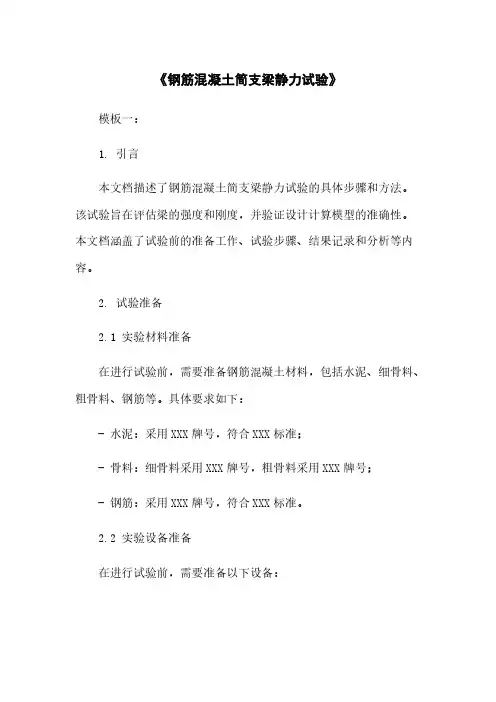

《钢筋混凝土简支梁静力试验》
《钢筋混凝土简支梁静力试验》模板一：1. 引言本文档描述了钢筋混凝土简支梁静力试验的具体步骤和方法。
该试验旨在评估梁的强度和刚度，并验证设计计算模型的准确性。
本文档涵盖了试验前的准备工作、试验步骤、结果记录和分析等内容。
2. 试验准备2.1 实验材料准备在进行试验前，需要准备钢筋混凝土材料，包括水泥、细骨料、粗骨料、钢筋等。
具体要求如下：- 水泥：采用XXX牌号，符合XXX标准；- 骨料：细骨料采用XXX牌号，粗骨料采用XXX牌号；- 钢筋：采用XXX牌号，符合XXX标准。
2.2 实验设备准备在进行试验前，需要准备以下设备：- 试验机：采用XXX型号试验机，负荷测量范围为XXX，位移测量范围为XXX；- 测量工具：尺子、量角器、厚度计等。
3. 试验步骤3.1 梁的制作根据设计要求和材料准备情况，制作钢筋混凝土简支梁。
制作过程包括梁模具的安装、钢筋的布设、混凝土的浇筑等。
3.2 试验前的准备在进行试验前，需要进行以下准备工作：- 检查试验机的状态，确保其正常工作；- 校准测量工具，以保证测量结果的准确性；- 安装梁，在试验机上放置简支梁并调整位置。
3.3 试验过程根据试验要求，进行以下步骤：- 施加荷载：根据设计要求和试验计划，逐渐施加荷载，记录荷载和梁的变形情况；- 荷载保持：当达到设计荷载时，保持荷载稳定一段时间，继续记录梁的变形情况；- 卸载：逐渐减少荷载，记录梁的变形情况。
4. 结果记录与分析收集试验数据并进行分析，包括荷载-变形曲线、破坏荷载、挠度等。
根据试验结果对设计计算模型进行验证和修正。
附件本文档涉及以下附件：- 实验数据表格- 实验照片- 其他相关文件和资料法律名词及注释- 条款1：XXX的定义。
- 条款2：XXX的解释。
- 条款3：XXX的规定。
模板二：1. 实验目的本文档描述了钢筋混凝土简支梁静力试验的目的和意义。
该试验旨在评估梁的强度和刚度，并为结构设计提供可靠的参考数据。
钢筋混凝土简支梁斜截面受剪性能实验
钢筋混凝土简支梁斜截面受剪性能实验２.１实验目旳1．掌握制定构造构件实验方案旳原则,简支梁斜截面受剪性能实验旳加荷方案和测试方案设计措施。
2.通过钢筋混凝土梁斜截面受剪性能实验，理解受弯构件斜截面分别发生剪压、斜压、斜拉破坏时承载力大小，挠度变化及斜裂缝浮现和发展过程、破坏特性。
３.掌握测定受弯构件斜承载力旳措施,验证斜截面承载力计算措施。
4.通过对比实验理解剪跨比、配箍率对受弯构件斜截面受剪性能旳影响。
5.理解常用构造实验仪器旳使用措施。
6.初步掌握构造实验测量数据旳整顿和分析,实验分析报告旳撰写。
2.２试件及测点2.3 实验环节1.加载措施⑴采用分级加载,在短期荷载值前每级按２０%短期荷载值加载，达到短期荷载值后每级按1０%短期荷载值加载,在接近开裂荷载及破坏荷载时按５％短期荷载值加载。
⑵实验准备就绪后,一方面预加一级荷载，观测所有仪器与否工作正常。
⑶每次加载后持荷时间为不少于10分钟,使试件变形趋于稳定后，再仔细测读仪表读数，待校核无误，方可进行下一级加荷。
加荷时间间隔控制为1５分钟，直至加到破坏为止。
在使用状态短期实验值下持续时间不应少于30分钟。
⑷实验结束后,卸下仪器设备，清理现场。
２．实验内容１．采用对钢筋混凝土简支梁实行跨间两点对称集中荷载旳加载方式，设计实验旳加载制度及测试方案，并根据实验旳设计规定选择实验测量仪器仪表。
2.量测并记录梁试件旳几何参数。
3.分别进行剪跨比1≤λ≤３且配箍量适中、λ<1和λ>3且配箍量很小旳钢筋混凝土梁旳加载实验,记录梁旳破坏过程。
４.实测实验梁混凝土开裂时旳荷载TP，量测实验梁旳最大斜裂缝宽cr度和临界斜裂缝旳水平投影长度,记录实验梁破坏时斜裂缝分布状况。
画出梁旳裂缝分布图。
５.量测梁在各级荷载作用下旳挠度T f，作出TT fP~曲线，其中T P为实验梁作用荷载,并与理论计算旳实验梁旳挠度进行比较分析。
6.实测梁破坏时旳极限荷载TP，并与理论计算成果进行比较分析。
钢筋混凝土简支梁实验
钢筋混凝土简支梁实验试验报告1、前言在给定试验材料的条件下，要求学生分组设计出预期呈现正截面少筋破坏形态、适筋破坏形态、超筋破坏形态，以及斜截面剪压破坏形态、斜拉破坏形态、斜压破坏形态的钢筋砼简支梁，参与所设计构件的实际施工，完成所设计构件从加荷到破坏的全过程试验，考察构件的真实破坏形态与预期破坏形态的异同，分析其原因，撰写试验报告（含设计、施工、试验过程、试验结果分析等内容）。
2、试验试件设计2.1适筋梁单筋矩形截面梁，截面尺寸b×h=100mm×200mm，梁长L=1800mm，混凝土强度等级为C20，钢材选用HRB335，纵向受拉钢筋为2B10，梁跨中400mm 段内不配箍筋，其余配置A6@100箍筋，参见图2.1-1。
图2.1-1适筋梁配筋图2.2少筋梁单筋矩形截面梁，截面尺b×h=100mm×200mm，梁长L=1800mm，混凝土强度等级为C30，钢材选用HPB300，纵向受拉钢筋为2A6，无箍筋。
参见图2.2-1。
图2.2-1少筋梁配筋图2.3超筋梁土强度等级为C20，钢材选用HRB335，纵向受拉钢筋为2B18，梁跨中400mm 段内不配箍筋，其余配置A6@100箍筋，参见图2.3-1。
图2.3-1超筋梁配筋图2.4剪压破坏形式梁单筋矩形截面梁，截面尺b×h=100mm×200mm，梁长L=1200mm，混凝土强度等级为C20，钢材选用HRB335，纵向受拉钢筋为2B16，A4@100箍筋布满全梁，参见图2.4-1。
图2.4-1剪压破坏梁配筋图2.5斜压破坏形式梁单筋矩形截面梁，截面尺b×h=100mm×200mm，梁长L=700mm，混凝土强度等级为C20，钢材选用HRB335，纵向受拉钢筋为2B18，在梁跨中间510mm 段内布置A6@30箍筋，参见图2.5-1。
图2.5-1斜压破坏梁配筋图2.6斜拉破坏形式梁强度等级为C20，钢材选用HRB335，纵向受拉钢筋为2B16，梁内无箍筋，参见图2.6-1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋混凝土简支梁实验
一、学习要求
学习要求及需要掌握的重点内容如下:
1、掌握实验的目的;
2、掌握实验主要的仪器和设备;
3、掌握实验的整个实验步骤;
4、掌握实验数据的处理方法。
二、主要内容
随着混凝土结构材料和计算理论的不断发展,世界各国现代土木工程混凝土结构的应用越来越广泛。
掌握钢筋混凝土结构的受力特点并对其工作性能进行评定,在钢筋混凝土结构分析中极为关键,受弯构件是钢筋混凝土结构中重要的受力构件。
钢筋混凝土结构中的受弯构件主要包括梁、板。
本次试验是钢筋混凝土简支梁的加载试验。
混凝土结构梁根据所受的内力大小可分为正截面抗弯和斜截面抗剪破坏。
本次实验的题目为《钢筋混凝土简支梁破坏实验》。
(一)本次试验的目的
1、分析梁的破坏特征,根据梁的裂缝开展判断梁的破坏形态;
2、观察裂缝开展,记录梁受力和变形过程,画出荷载挠度曲线;
3、根据每级荷载下应变片的应变值分析应变沿截面高度是否成线性;
4、测定梁开裂荷载和破坏荷载,并与理论计算值进行比较;
(二)本次试验使用的仪器、设备及试验构件
1、静力试验反力架、支墩及支座
2、500KN同步式液压千斤顶
3、30T拉压力传感器
4、荷载分配梁
5、百分表
6、电阻应变片、导线等
7、DH3815静态应变测试系统
本次试验用到的简支梁,试件截面尺寸为150mm×200mm,计算长度为 1.2,试验梁的混凝土强度等级为C30,纵向受力钢筋为HRB335。
纵向受力钢筋的混凝土保护层厚度为20mm。
梁跨中400mm区段内为纯弯段,剪弯段配有 6@100的箍筋。
梁的受压区配有两根架立筋,通过箍筋与受力筋绑扎在一起,形成骨架,保证受力钢筋处在正确的位置。
第1页共3页
(三)试验方案
试验采用竖向加栽,在加载过程中,用千斤顶通过传力梁进行两点对称加载,使简支梁跨中形成长400mm的纯弯区段;
1、本实验采用分级加载,按⊿F=10kN进行加载,每级荷载持续时间为1分钟,每次加载后当使试件变形趋于稳定后,再仔细测读仪表读数,待校核无误,方可进行下一级加荷,直至加到破坏为止。
2、支座的形式对试验结果影响很大,所以构件两端支座构造应保证试件端部转动及其中一端水平位移不受约束,基本符合铰支承的要求;
3、梁的跨中布置一百分表f3,用来测量梁的跨中挠度,考虑在加载的过程中,两个支座受力沉降,支座上部分别布置两个百分表f1和f2,用来测定两个支座的变形,以消除由于支座下沉对挠度测试结果的影响。
4、纯弯段的底面布置三个应变片,侧面沿截面高度布置四个应变片,用来测量截面的应变。
应变值通过应变采集系统在电脑中读取。
5、加载过程中注意观察裂缝的发展及分布形态,记录开裂荷载,及加载破坏时的破坏荷载。
(四)开始试验
1、配置好加载系统,贴好应变片;连接测量仪器和被测试件;
2、开启计算机,打开静态应变采集系统;
3、启动静态应变采集系统并清零;
4、下面我们开始进行加载。
首先加载至10kN,持续加载一分钟。
需要先读取三个百分表的读数,并将数据记录到实验数据表中10 kN荷载对应的栏目中,同时记录电脑中对应荷载下的应变值。
继续加载,加载至20kN,持续加载一分钟后,同样需要先读取三个百分表的读数,并将数据记录到实验数据表中20 kN荷载对应的栏目中,同时记录电脑中对应荷载下的应变值。
下面加载到30kN,持续加载一分钟后,需要先读取三个百分表的读数,并将数据记录到实验数据表中30 kN荷载对应的栏目中,同时记录电脑中对应荷载下的应变值。
下面继续加载,加载到40kN,持续加载一分钟后,需要先读取三个百分表的读数,并将数据记录到实验数据表中40 kN荷载对应的栏目中,同时记录电脑中对应荷载下的应变值。
此时注意,混凝土梁已经开始出现裂缝,请记录梁的起裂荷载,并将该数据记录到实验数据表中,注意观察裂缝的发展及其分布形态。
开裂荷载为40kN,
下面继续加载,加载到50kN,持续加载一分钟后,需要先读取三个百分表的读数,并将数据记录到实验数据表中50 kN荷载对应的栏目中,同时记录电脑中对应荷载下的应变值。
继续加载到60kN,持续加载一分钟后,需要先读取三个百分表的读数,并
将数据记录到实验数据表中60 kN荷载对应的栏目中,同时记录电脑中对应荷载下的应变值。
继续加载至70kN,持续加载一分钟后,需要先读取三个百分表的读数,并将数据记录到实验数据表中70 kN荷载对应的栏目中,同时记录电脑中对应荷载下的应变值。
下面继续加载,加载到80kN,持续加载一分钟后,需要先读取三个百分表的读数,并将数据记录到实验数据表中80 kN荷载对应的栏目中,同时记录电脑中对应荷载下的应变值。
下面继续加载,加载到90kN,持续加载一分钟后,需要先读取三个百分表的读数,并将数据记录到实验数据表中90 kN荷载对应的栏目中,同时记录电脑中对应荷载下的应变值。
下面继续加载,加载到100kN,持续加载一分钟后,需要先读取三个百分表的读数,并将数据记录到实验数据表中100kN荷载对应的栏目中,同时记录电脑中对应荷载下的
应变值。
下面缓慢加载至破坏。
130KN,137,138,
破坏荷载为138.3KN
(五)数据分析
1、本实验中挠度的计算方法是用跨中百分表的实测值减去两支座百分表实测值的平均值,即为简支梁的挠度值。
注意:每个百分表的实测变形值应由当前读数减去该表的初始读数。
2、可以根据本实验的数据绘制出简支梁的荷载挠度曲线。
3、试验中已经测得了各级荷载下的应变片数值,根据测得的数据绘制各级荷载时正截面应变图,但本部分内容不作考核要求。
4、最后将试验测得的开裂荷载、破坏荷载以及跨中挠度与理论值进行比较。
根据实验结果判断梁的破坏是正截面受弯破坏还是斜截面受剪破坏。
