施工放线方法施工放线方法1. 介绍施工放线是指在建筑、道路、电力、通信等领域中，根据设计要求，将建筑物或设施在现场进行实际位置的标定和划定的一种技术手段。
正确的施工放线是建筑工程、工业工程以及一些特殊工程的前提，它直接关系到整个工程的质量和进度。
本文将详细介绍施工放线的方法，包括尺寸放线、角度放线、轴线放线和等高线放线等。
2. 尺寸放线2.1 准备工作在进行尺寸放线之前，需要准备以下工具和材料：- 放线板、放线绳、两只放线爪、放线固定器- 放线锤、测距仪、标尺、铅笔- 建筑平面图纸、设计图纸、施工图纸等2.2 放线步骤- 根据设计图纸和平面图纸，在施工现场确定基准点和起点- 使用放线板和放线绳将基准点和起点相连- 在放线绳上标记出尺寸数据- 使用放线爪将放线绳与地面固定- 拉紧放线绳并使用放线固定器固定- 使用测距仪和标尺测量出相应的长度- 根据测量结果，在施工现场进行实际放线3. 角度放线3.1 准备工作在进行角度放线之前，需要准备以下工具和材料：- 放线板、放线绳、放线爪、放线固定器- 放线锤、测角仪、测角尺、标尺、铅笔- 建筑平面图纸、设计图纸、施工图纸等3.2 放线步骤- 在施工现场选择两个基准点，并使用放线板和放线绳将它们相连- 用测角仪和测角尺测量出两基准点之间的角度- 根据设计要求，在放线绳上标记出所需的角度- 使用放线爪将放线绳与地面固定- 拉紧放线绳并使用放线固定器固定- 根据标记的角度，在施工现场进行实际放线4. 轴线放线4.1 准备工作在进行轴线放线之前，需要准备以下工具和材料：- 放线板、放线绳、放线爪、放线固定器- 放线锤、测距仪、方尺、标尺、铅笔- 建筑平面图纸、设计图纸、施工图纸等4.2 放线步骤- 根据设计图纸确定每根轴线的起点和方向- 在施工现场选择一个基准点，并使用放线板和放线绳将其标定- 使用测距仪和方尺确认起点和方向- 在放线绳上标记出轴线的长度和方向- 使用放线爪将放线绳与地面固定- 拉紧放线绳并使用放线固定器固定- 根据标记的轴线，在施工现场进行实际放线5. 等高线放线5.1 准备工作在进行等高线放线之前，需要准备以下工具和材料：- 放线板、放线绳、放线爪、放线固定器- 放线锤、水平仪、测高仪、标尺、铅笔- 建筑平面图纸、设计图纸、施工图纸等5.2 放线步骤- 在施工现场确定一个基准点，并使用放线板和放线绳将其标定- 使用水平仪和测高仪测量出基准点的高程- 在放线绳上标记出等高线的高程数据- 使用放线爪将放线绳与地面固定- 拉紧放线绳并使用放线固定器固定- 根据标记的等高线，在施工现场进行实际放线附件：本所涉及的附件如下：- 施工放线板- 放线绳- 放线爪- 放线固定器- 放线锤- 测距仪- 标尺- 测角仪- 测角尺- 方尺- 水平仪- 测高仪法律名词及注释：1. 建筑工程：指由建筑物和构筑物组成的工程，包括建筑物的设计、施工、装饰和维修等工作。
现场放线实地操作方法
现场放线实地操作方法

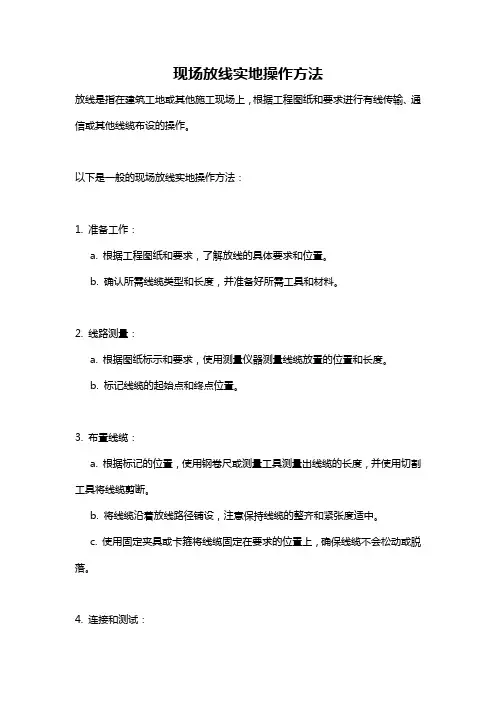

放线是指在建筑工地或其他施工现场上，根据工程图纸和要求进行有线传输、通信或其他线缆布设的操作。
以下是一般的现场放线实地操作方法：
1. 准备工作：
a. 根据工程图纸和要求，了解放线的具体要求和位置。
b. 确认所需线缆类型和长度，并准备好所需工具和材料。
2. 线路测量：
a. 根据图纸标示和要求，使用测量仪器测量线缆放置的位置和长度。
b. 标记线缆的起始点和终点位置。
3. 布置线缆：
a. 根据标记的位置，使用钢卷尺或测量工具测量出线缆的长度，并使用切割工具将线缆剪断。
b. 将线缆沿着放线路径铺设，注意保持线缆的整齐和紧张度适中。
c. 使用固定夹具或卡箍将线缆固定在要求的位置上，确保线缆不会松动或脱落。
4. 连接和测试：
a. 将线缆的两端连接到所需的设备或终端上。
b. 测试线缆的连接和传输是否正常，确保线缆放置正确且没有故障。
5. 后续工作：
a. 在线缆上安装标签或标识，便于以后的维护和管理。
b. 清理现场，将多余的线缆和材料整理好，确保工地安全和整洁。
在实际操作中，需要根据工程的具体情况和要求进行调整和操作，确保线缆的放置符合标准和要求，以保证施工质量和效果。
同时，操作人员还需要注意施工安全，遵守相关的安全操作规定。
施工现场放线标准
施工现场放线标准
1、水平放线：
定义：水平线又称标准线，是用来确定室内施工部分施工高度的标准，也是用来测定施工质量的一个方法。
方法：（1）在房间任意墙面量出高1200mm的一点（A点）；
（2）将水平管一端与A点对齐，另一端分别对准房间四个房
角处，当两端水平面保证水平时，分别画出四点；
（3）用墨斗将四个点连在一起，既是此房间水平线；
（4）每个房间都应按此方法放水平线。
2、木做放线标准：
（1）将吊棚部分按图纸尺寸，依据水平线，用墨斗将其主要尺寸线弹在墙、棚面上，并按具体情况将安装吊件位置弹在棚面上；
（2）将木做家具、造型部分按图纸要求，将其长、宽、高尺寸线（尽量详细）分别弹在墙、棚、地面上，可直观的看出整体比例是
否合理。
（3）门窗口、气包罩等依据水平线施工。
3、电器放线标准
（1）依据平面图，确定电器设备、家具、造型位置，将开关插座、壁灯等位置，画在相应位置上；
（2）依据棚面图，将筒灯、射灯、轨道灯、主灯等位置画在相应位置上。
（3）应尽量有规律的统一放线尺寸，可方便于画隐蔽工程图纸4、水暖放线标准
（1）确定热水器、橱宝、净水器、洗衣机等设备位置、规格尺寸，将冷、热水出口画在相应位置上
（2）确定洁具位置、规格、尺寸（是否配有其它功能）
将冷、热水出口画在相应位置上；
（3）应尽量有规律的统一放线尺寸，可方便于画隐蔽工程图纸
5、瓦工挂线标准
（1）瓦工贴墙砖时，应参照水平线在贴砖墙面，水平方向挂一根线（随进度上移），垂直方向挂左、右二条线；
（2）瓦工贴地砖时，除卫生间地砖按顺水坡方向贴外，其它房间均应挂线施工。
施工放线方法
施工放线方法随着建筑行业的发展，施工放线作为一项重要的技术工作，对于确保工程施工质量和准确性起到了关键的作用。
施工放线方法是指根据建筑设计图纸要求，通过使用具体的工具和技术手段，在施工现场进行线路标定和放线的操作过程。
1.前期准备在进行施工放线之前，必须对建筑设计图纸进行详细的分析和理解。
施工放线人员应该仔细研究图纸，了解建筑物的主要结构、尺寸和重要要素的位置。
此外，还应做好放线工具的准备工作，包括放线绳、钢卷尺、粉笔或草绳等。
2.确定基点放线的第一步是确定基点。
基点是放线的起点，也是其他线路的标准参考点。
通常情况下，基点应该选择在建筑物的角点或重要结构之一。
使用钢卷尺测量基点的位置，并用粉笔或草绳在地面上标记出基点。
3.放线工具的使用放线工具是完成施工放线的关键。
首先要确定放线绳的长度，根据建筑物的尺寸选择适当的长度，避免放线绳太短或太长。
将其中一端固定在基点上，然后将另一端拉向需要放线的位置。
当放线到达目标位置时，使用草绳或粉笔将位置标记出来。
4.准确定位放线的准确性对于施工质量至关重要。
在放线时，施工人员应确保放线工具保持水平，垂直或平行。
可以使用水准仪或倾斜仪来检查放线的准确性。
如果发现放线不准确，应及时调整位置，并重新放线。
在放线过程中，要时刻保持警惕，避免遗漏或错误。
5.记录和标记为了方便后续的施工工作，施工人员应在放线完成后，对放线结果进行记录和标记。
可以使用标签、草绳或粉笔将每个位置进行标识，并在图纸上进行相应的标记。
这样可以帮助施工人员在后续的施工过程中，准确地找到每个放线点。
6.复核和验收。
图文详解“五步放线施工法”，一步步教你如何放线！
图文详解“五步放线施工法”，一步步教你如何放线！装修单位进场后，项目部根据与土建单位移交的轴线、控制线以及标高线，结合各层建筑总平面图以及施工现场的实际情况以及不同的施工时间节点，分五个步骤进行测量、放线叫做五步放线法。
根据五步放线界定的尺寸进行施工的方法又叫做五步放线施工法。
五步放线的目的是什么？1、是根据施工平面总平面图核对与施工现场理论尺寸与现场实际尺寸是否相吻合；2、通过对图纸与现场的核定，确认是否存在施工障碍，并记录在总平面图上。
以便深化图纸，为后续工作打好基础；3、根据实际数据调整平面图后，进一步调整和确认轴线、控制线以及标高线。
↓图文解读五步放线的具体步骤↓第一步放线1、根据总平面图在各施工空间放出三根基准控制线（轴线、控制线以及标高线）；2、在地面、顶面以中轴线为基点，向拟完成工作面延伸一米，平行放制完成面控制线；3、根据图纸标注尺寸，以完成面控制线为基准放制各墙面完成线；4、根据图纸标注尺寸，以1米水平线为基准放制顶面完成线；5、以顶面完成线为基准，向上延伸250mm放制机电控制标高线；6、根据图纸标注尺寸，以1米水平线为基准，放制地面±0.00水平线。
可根据工作面采用多种放线方式：流水放线法和分组放线法。
说明：此阶段是放线最佳时期，这时空调、给排水、暖通、强弱电单位均未进场施工，土建二次结构又进入尾声，工地障碍物少，有利于经纬仪器、水准仪放线施工（减少以施工单位进场后材料堆放影响放线增加协调难度）。
此阶段是主控线、标高线移交、抢放主控线、水平线、轴线或一米的控制线。
复核主控制线1、根据土建图纸平移出来的主控线，现场确定主控线。
2、以主控线复核总包轴线（检查总包轴线是否与理论轴线有误差），如有误差，测出误差数据标在平面图纸上,然后以理论轴距尺寸减一米，弹墙面控制线。
第二步放线1、根据图纸，以轴向控制线为基准，放制各区域厨、卫墙面四周瓦工粉刷完成面线；2、根据图纸，以轴向控制线为基准，放制各区域油工粉刷完成面线；3、根据图纸，以轴向控制线为基准，放制各区域木硬包、软包完成面线；4、根据图纸，以轴向控制线为基准，放制各区域木饰面完成面线。
基础施工放线方法
基础施工放线方法
基础施工放线方法是指在建筑施工过程中，确定和标记出各种结构物、设备和管线的位置和尺寸，以便于工程人员进行施工的方法。
1. 传统放线方法：使用尺子、量角器、铁锤等工具，根据建筑设计图纸上的尺寸和标注，手工在施工现场进行放线。
2. 使用放线仪器：通过使用放线仪器，如全站仪、激光水平仪等，可以精确测量和标记出各个混凝土柱、墙体、梁、地面等结构物的位置和尺寸。
3. 数字化放线方法：通过使用BIM（建筑信息模型）技术，在建筑设计阶段就可以将结构物的位置和尺寸等信息录入到模型中，然后在施工现场通过AR（增强现实）等技术，将模型中的信息映射到实际现场，从而实现精确放线。
4. 自动化放线方法：目前一些建筑施工机械设备已经配备了自动化放线系统，可以根据设计图纸上的数据，自动进行放线操作，提高施工效率和精度。
需要注意的是，无论使用哪种放线方法，在施工过程中都需要正确的理解和解读设计图纸上的信息，保证放线的准确性和精度。
同时，施工人员还需要具备一定的测量和标记技能，以便有效地进行放线操作。
工程施工如何放线
工程施工中的放线是一项基础而关键的工作，其质量直接影响到整个工程的精度和进度。
本文将从放线的定义、放线工具、放线步骤和放线注意事项四个方面，详细介绍工程施工如何放线。
一、放线的定义放线是指根据工程设计图纸，利用测量仪器和工具，在现场标定出建筑物的轮廓线、控制点、轴线等位置的过程。
放线是工程施工的第一步，为后续的施工提供准确的依据。
二、放线工具1. 全站仪：全站仪是一种集光、机、电为一体的高精度测量仪器，可以进行角度测量、距离测量和数据处理。
在工程施工中，全站仪广泛应用于放线、测距、定位等环节。
2. 经纬仪：经纬仪是一种测量水平角和垂直角的仪器，适用于施工现场的平面控制测量和高层建筑的竖向控制测量。
3. 水准仪：水准仪是一种用于测量高程差的仪器，主要用于施工场地的水平控制测量和建筑物的高程控制测量。
4. 钢尺：钢尺是工程施工中常用的测量工具，用于测量长度和距离。
5. 测量绳：测量绳用于在现场标定出建筑物的轮廓线、控制点等位置，是一种简单实用的测量工具。
三、放线步骤1. 建筑物定位：根据设计图纸，利用全站仪等测量仪器，标定出建筑物的四个角点，形成至少四个定位桩。
2. 控制点设置：在施工现场设置若干个控制点，作为施工过程中的测量基准。
控制点的设置应遵循合理分布、便于观测的原则。
3. 龙门板定位：根据设计图纸，在建筑物基础外四周一定距离打桩、架设龙门板，然后用施工线拉一个大致的直角线，尽量把线拉紧。
4. 放线测量：根据图纸上的轴线尺寸，利用钢尺、全站仪等测量工具，在现场标定出建筑物的轴线、轮廓线等位置。
5. 校核：对放线结果进行校核，确保放线的准确性。
6. 标记：在标定的位置上，用石灰粉、 paint 等标记出建筑物的轮廓线、控制点等。
四、放线注意事项1. 放线前，应充分了解设计图纸和相关技术要求，确保放线的准确性。
2. 放线过程中，要严格遵守测量仪器的操作规程，确保测量精度。
3. 放线时，要考虑施工现场的实际情况，如地形、地貌、建筑物高度等，合理选择测量仪器和工具。
现场施工放线办法
建筑施工放线是施工管理人员的基本技能之一。
每项建筑工程施工开始就是施工定位放线，它关系到整个工程的成败。
1一般矩形建筑物放线技术1.1施工放线的第一步是复核规划定点位置一般施工总平面图上绘出的坐标，由规划技术人员现场定位，而规划定位是理论值与现场建筑物的实际位置有差别，一定要复核、纠正。
需综合设计意图，根据现场实际情况确定位置，然后将控制点引出建筑物场外，保护好桩位。
1.2第二步是测定建筑物轴线、标高。
常规做法是打龙门桩、钉铁钉，标记红三角标高。
再接各分层工序，依次往上弹线；挖土方洒灰线，捣制垫层后弹墨线，特别注意，垫层上要弹出柱子的位置，且用红油漆标记四个角，以便柱子钢筋定位。
在地梁处（±0.000）准确弹出各轴线网，且要复核，如A—B轴间5000，复核时应从B—A测量，再测建筑物总长与各轴线间相加是否吻合。
各轴线垂直引上，分楼层弹置确定控制轴网，标高由一条柱、墙角处引上，分楼层标志50cm 线或者100cm线，四周每道墙、柱上均弹水平线。
施工放线是一项严谨、细致的工作，要按部就班，一步一个脚印，来不得半点马虎。
关键轴线、尺寸都由施工技术员亲自操作，如钢卷尺的“0”起点距尺端有100mm左右，而皮卷尺的“0”起点是扣勾的端点，若拉尺时一端是一个民工，一端是技术员，由于民工看错尺位经常出现放线误差10cm的事，所以技术员必须仔细复查。
2常见异形平面建筑物放线技术2.1弧线确是一个圆或一段弧需有圆心和半径，才容易求得。
但若缺少圆心怎么办？采用弓高法（微积分），宜州市政广场工程面层，其半径为200米，圆心在室内，无法确定。
只能求得圆弧上两点再通过计算，得出一个点后再分段求得另一个点，逐步分下去，以微小的直线段组合成圆弧。
2.2圆心的引用定位圆心在场地平整时尽可以应用，而挖土方时，或建筑往上伸高，圆心点即被占用或无法延高，需采取引线控制。
例如，都安县行政办公大楼的圆心点从开始到最后抹灰，都要用到，必需精确地引出，挖基础土方时，需保留其到其他基础垫层完成及弹线后才能破坏，然后垂直层层向上引用控制点。
