一种锂离子电池化成方法
磷酸铁锂的化成曲线和电解液

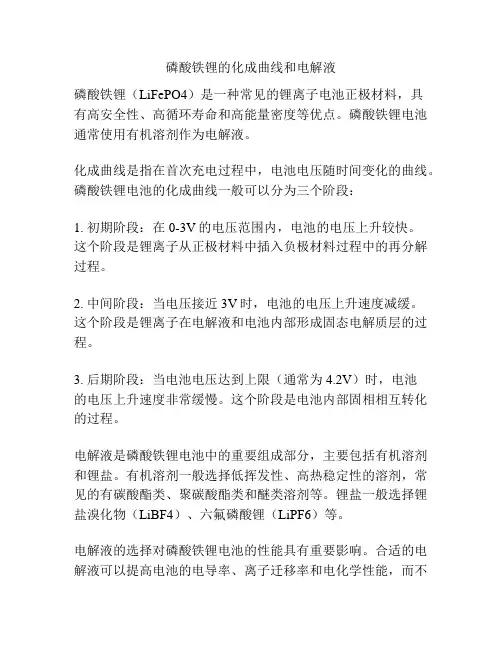

磷酸铁锂的化成曲线和电解液
磷酸铁锂（LiFePO4）是一种常见的锂离子电池正极材料，具有高安全性、高循环寿命和高能量密度等优点。磷酸铁锂电池通常使用有机溶剂作为电解液。
化成曲线是指在首次充电过程中，电池电压随时间变化的曲线。磷酸铁锂电池的化成曲线一般可以分为三个阶段：
1. 初期阶段：在0-3V的电压范围内，电池的电压上升较快。这个阶段是锂离子从正极材料中插入负极材料过程中的再分解过程。
2. 中间阶段：当电压接近3V时，电池的电压上升速度减缓。这个阶段是锂离子在电解液和电池内部形成固态电解质层的过程。
3. 后期阶段：当电池电压达到上限（通常为4.2V）时，电池的电压上升速度非常缓慢。这个阶段是电池内部固相相互转化的过程。
电解液是磷酸铁锂电池中的重要组成部分，主要包括有机溶剂和锂盐。有机溶剂一般选择低挥发性、高热稳定性的溶剂，常见的有碳酸酯类、聚碳酸酯类和醚类溶剂等。锂盐一般选择锂盐溴化物（LiBF4）、六氟磷酸锂（LiPF6）等。
电解液的选择对磷酸铁锂电池的性能具有重要影响。合适的电解液可以提高电池的电导率、离子迁移率和电化学性能，而不合适的电解液可能会导致电池内部反应不均匀、容量衰减等问题。因此，磷酸铁锂电池的电解液需要经过精心设计和优化。
ATL 锂离子聚合物软包电芯化成工艺
聚合物锂离子电池
化成工艺（适用于C≤2000mAh的电池）
文件版本：B/3 文件编号：WI/Q PTD T005 生效日期：201205 文件页数：1/2
制 定 审 核： 批 准： 1.预充
1.1 注液后的电池必须根据电池的型号，laohua控制（要求静置时气囊朝上竖直放置，温度40~48℃）到规定时间才可以进行预充，静置时间不超过40h；
1.2 预充工步设置：
1)0.1CmA恒流充电至60min 2）0.2c横流60min 3）o.5c恒流60
4)在化成柜上读取电压值，若电压值低于3.80V，需要分析原因并进行返工（按照1.2进行预充返工）；
5)停止；（形成的SEI膜的控制，至于形成什么样子的SET膜需要实验或者理论的验证）
2.抽气及二次封装
2.1 静置：电池预充后要静置，静置时气囊朝上竖直放置，必须根据电池的型号按规定时间静置，之后取出来进行抽气及二次封装，封装好后进行切、折边，静置时间不超过48h；
2.21压芯，自动热冷压进行压芯处理，保持电池平整完整。
2.3抽气：根据电池的型号严格控制抽气时电解液的损失量；
2.4 二次封装设备设置参数：（保证包装膜热封牢固，拉力检测合格，熔胶良好）
1) 热封温度按PE课设定；
2) 热封压力按PE课设定；
3) 热封时间按PE课设定；
2.5 切边：根据电池型号和折边方式来控制切边的宽度，精度由切边机刀具来保证；
2.6 折边：根据电池型号和折边方式进行折边；
2.7 裁极耳，降过长的极耳进行裁切。
2. 8 喷码：烫边后即可进行喷码；须在续充前喷码完毕，喷码工艺参见有关聚合物电池喷码工艺。
3.化成分容
3.1 二次封装后的电池上夹板后按续充工步进行续充（续充的环境温度：20～40℃）；
三元锂电池-化成-老化工艺的分析与总结
关于锂电池化成-老化工艺的分析与总结
锂离子电池的生产制造，是由一个个工艺步骤严密联络起来的过程。整体来说，锂电池的生产包括极片制造工艺、电池组装工艺以及最后的注液、封口、化成、老化工艺。在这三个阶段的工艺中，每道工序又可分为数道关键工艺，每一步都会对电池最后的性能形成很大的影响。
在极片制造工艺阶段，可细分为浆料制备、浆料涂覆、极片辊压、极片分切、极片干燥五道工艺。在电池组装工艺，又根据电池规格型号的不同，大致分为卷绕、入壳、焊接等工艺。组装完成后的注液工艺又包括注液、封口。最后是电池的化成、老化、分容三步工艺。在电池制作完成后，需要对电池进行初次预激活和稳定化，也就是最后的化成-老化-分容工序。
一、化成
关于化成（Pre-formation）的概念，就是对制造出来的锂离子电池进行一次小电流的充放电。在锂电池制作完成后，需要对电池进行小电流的充放电。关于预充电的目的，主要是两个：
1、电池制作完成后，电极材料并不是处在最佳适用状态，或者物理性质不合适（例如颗粒太大，接触不紧密等），或者物相本身不对（例如一些合金机理的金属氧化物负极），需要进行首次充放电对其激活。
2、在锂电池进行第一次充电过程中，Li+从正极活物质中脱出，经过电解液-隔膜-电解液后，嵌入负极石墨材料层间。在此过程中，电子沿着外围电路从正极迁移到负极。此时，由于锂离子嵌入石墨负极电位较低电子会先与电解液反应生成SEI膜和部分气体。 在此过程中会产生部分气体产生同时伴随少量电解液的消耗，有些电池厂家会在此过程后进行电池排气和补液的操作，尤其是对于 LTO电池来说，会产生大量的气体造成电池鼓包厚度超过10%。对于石墨负极来说，产气量较少，不必要进行排气的操作，这是因为在第一次充电过程中产生的SEI膜阻碍了电子与电解液的进一步反应，不再产生气体。这也就是石墨体系电池不可逆容量的来源，虽然造成了不可逆容量损失，但是也成就了电池的稳定。
锂电池原理及工艺流程
锂离子电池原理及工艺流程
一、 原理
1.0 正极构造
LiCoO2(钴酸锂)+导电剂(乙炔黑)+粘合剂(PVDF)+集流体〔铝箔〕 正极
2.0 负极构造
石墨+导电剂(乙炔黑)+增稠剂(CMC)+粘结剂(SBR)+ 集流体〔铜箔〕 负极
3.0工作原理
3.1 充电过程
如上图一个电源给电池充电,此时正极上的电子e从通过外部电路跑到负极上,正锂离子Li+从正极“跳进〞电解液里，“爬过〞隔膜上弯弯曲曲的小洞，“游泳〞到达负极，与早就跑过来的电子结合在一起。
正极上发生的反响为
LiCoO2=充电=Li1-xCoO2+Xli++Xe(电子)
负极上发生的反响为
6C+XLi++Xe=====LixC6
3.2 电池放电过程
放电有恒流放电和恒阻放电，恒流放电其实是在外电路加一个可以随电压变化而变化的可变电阻，恒阻放电的实质都是在电池正负极加一个电阻让电子通过。由此可知，只要负极上的电子不能从负极跑到正极，电池就不会放电。电子和Li+都是同时行动的，方向一样但路不同，放电时，电子从负极经过电子导体跑到正极，锂离子Li+从负极“跳进〞电解液里，“爬过〞隔膜上弯弯曲曲的小洞，“游泳〞到达正极，与早就跑过来的电子结合在一起。
二、 工艺流程
1、 根本工作原理
1〕、正极反响： LiCoO2 ===== Li1-xCoO2 + x Li+ + xe-
2〕、负极反响： 6C + x Li+ + xe- ===== LixC6
3〕、电池反响：LiCoO2 + 6C ====== Li1-xCoO2 + LixC6
4〕、电池的电动势：
〔1〕、定义：在没有电流的情况下，电池正、负极两端的电位差。
〔2〕、影响因素：由电极材料决定，不受其它任何辅助材料影响。
2、 电压特性
1〕、开路电压：用电压表直接测量的正、负极两端的电压。
E = V – I R
2〕、工作电压范围：2.75 ~ 4.2 volt。
锂离子电池化成技术研究进展
锂离子电池化成技术研究进展
发布时间：2021-09-13T07:37:41.078Z 来源：《新型城镇化》2021年15期 作者： 江豪
[导读] 该方法耗时少 , 但较难控制 , 充电电压选择不当则会对电池造成影响。
万向一二三股份公司 浙江杭州 311200
摘要：锂离子电池生产过程中需要进行化成 , 实现对电极的浸润及对电极材料进行充分激活。同时 , 在首次充电过程中 , 随着锂离子在负极的嵌入, 电解液成分在负极发生还原反应形成一层稳定的固体电解质界面膜(SEI 膜), 以防止后续循环过程中电解液和锂离子的不可逆消
耗, 因此该技术对电池性能的意义非同寻常 , 化成的效果直接影响锂离子电池的后续性能表现 , 包括存储性能、循环寿命、倍率性能和安全
性等。然而 , 对于电动汽车电池组中的每个单体电池 , 都需要耗时几天甚至几星期的化成和老化工序 , 导致较低的电池生产效率 ; 大量的充
放电设备、控温设备和环境空间提高了电池的生产成本 ; 传统的化成方式无法完全满足容量 , 寿命和安全等高性能需求。目前已有很多研究
通过优化锂离子电池化成技术来提高电池性能 , 降低化成时间 , 从而降低电池生产成本。本综述针对锂离子化成技术优化展开评述 , 介绍电
池化成的意义、成本分析、各种技术参数和化成方法, 并对未来的研究和改进方向进行展望。
关键词：锂离子电池；化成技术；固体电解质界面膜；生产效率；生产成本
1锂离子电池化成技术的概述及其成本分析
锂离子电池需要在化成阶段形成性质优良的 SEI 膜 , 这对电池使用寿命和安全性起到不可取代的作用。电极在注液后需要经历活性材料浸润阶段 , 电解液对电极的浸润性是发展高性能锂离子电池必须考量的重要因素 , 电极中不均匀的电解液分布会导致不均匀的电流密度和
SEI 膜形成 , 不足够的电解液浸润量将导致电池性能的急剧衰减和石墨负极锂沉积。一种基于渗透率系数 (COP) 和固体渗透率系数 (SPC)为重要参数的锂离子电池吸液率测试方法被报道。电解液 COP 越大 , 说明电解液越容易浸湿电极 ; 同样电极 SPC 越大 , 越容易被浸湿。结果
锂电池的化成和分容
一
二
三
四锂电池的化成和分容
什么是化成和分容
化成：一般指对初次充电的电池实施一系列工艺措施使之性能趋于稳定，包括，小电流充放电，
恒温静置等。
分容：简单理解就是容量分选、性能筛选分级。
锂电池的应用
锂离子电池具有能量密度高、环境友好、无记忆效应、循环寿命长、自放电少等突出的优点，是
移动电话、摄像机、笔记本电脑、便携式测量仪等电子装置小型轻量化的理想电源，也是电动汽车、
军用的理想轻型高能动力源。锂电池生产工艺复杂，属资本密集型产业。下面请让我们一起来初步了
解锂电池的化成和分容吧。
锂电池的化成
在锂离子电池首次充放电过程中作为锂离子电池的极性非质子溶剂不可避免地都要在电极与电解
液界面上反应，形成覆盖在电极表面上的钝化薄膜，称为电子绝缘膜或固体电解质相界膜即SEI膜，
据报导得知：钝化膜由Li2O、LiF、LiCl、Li2CO3、LiCO2-R、醇盐和非导电聚合物组成，是多层结
构，靠近电解液的一面是多孔的，靠近电极的一面是致密的。SEI膜的形成对电极材料的性能产生至
关重要的影响。一方面，SEI膜的形成消耗了部分锂离子，使得首次充放电不可逆容量增加，降低了
电极材料的充放电效率；另一方面，SEI膜具有有机溶剂不溶性，在有机电解质溶液中能稳定存在，
并且溶剂分子不能通过该层钝化膜，从而能有效防止溶剂分子的共嵌入，避免了因溶剂分子共嵌入对
电极材料造成的破坏，因而大大提高了电极的循环性能和使用寿命。化成的质量决定了SEI 膜的好
坏，直接接影响到电池的循环寿命、稳定性、自放电性、安全性等电化学性能。因此电池企业都会根
据其生产实际，研究总结出一套合适的化成和分容的工艺流程及参数，以保证电池可以获得最大的容
量、最好的稳定性和最长的寿命。电池的化成需要长时间充放电，充电时不但需要精准地控制充放电
的电压或电流的高低大小，还要精准地控制充放电电压和电流的的脉冲波形，以防止SEI膜阻抗增
大，从而影响锂离子电池的倍率放电性能，并提高化成过程的生产效率。比如对于磷酸铁锂体系，当
锂电池化成工艺流程
锂电池化成工艺流程
锂电池是一种非常重要的电池类型，广泛应用于各种电子设备和交通工具中。锂电池的化成工艺流程是制造这种电池的重要环节之一，下面将对锂电池化成工艺流程进行整体介绍，并详细描述每个环节的工作步骤。
一、锂电池化成工艺流程概述
锂电池化成工艺流程是指将锂离子电池正负极材料与隔膜组装成卷子或平板后进行首次充电的过程。化成工艺影响着电池的性能、循环寿命和安全性能等方面。化成工艺是锂电池制造中不可缺少的环节。
实际的锂电池化成工艺流程可以分为以下几步：
（1）电解液灌注：将电解液灌注到正负极材料之间的隔膜中，组成三明治结构的电池体。
（2）预充电：在开始正式的化成工艺之前，进行预充电工作，以激活正负极材料及隔膜的物理和化学性能。
（3）化成工艺：进行首次充电，使电池进入稳定状态。在这个过程中需要控制并监测电池的电压、电流、温度等参数，确保电池的性能和安全。
（4）放电和充电循环：在完成化成工艺之后，对电池进行放电和充电循环，进一步测试电池性能和循环寿命。
（5）测试和包装：完成放电和充电循环之后，对电池进行测试，符合标准后进行包装。
二、锂电池化成工艺流程详细描述
1、电解液灌注
电解液在锂电池中起着重要的作用，它能够承载锂离子，在正负极材料之间形成离子通道，从而实现电池的充电和放电。在锂电池的生产中，一般是采用无水溶液浸渍法来进行电解液灌注。这个过程可以分为以下几个步骤：
（1）制备电解液：根据锂电池种类和型号，选择合适的电解液配方，并严格按照配方比例来制备电解液。
（2）搅拌电解液：将制备好的电解液在恒温条件下，用搅拌器进行充分搅拌，以确保电解液的稳定性和均匀性。 （3）装填电解液：将正负极材料和隔膜按照一定的排列方式组合成三明治结构，然后将电解液通过注液管注入到隔膜中。通常情况下，电解液注入的容量通常为电池体积的70%-80%。
锂离子电池化成分容
锂离子电池化成分容
锂离子电池的化成分容是指在电池生产过程中对其进行化成和分容两个关键步骤。
化成是将锂离子电池激活并进行初次充电的过程。在这个过程中，电池内部的电解液被激活，正极和负极材料开始形成锂盐，同时电池的容量和性能也得到初步的评估。化成过程通常需要控制充电电流、充电电压和充电时间等参数，以确保电池的性能和寿命。
分容则是对化成后的锂离子电池进行容量测试和分选的过程。通过分容，可以将电池按照容量大小进行分类，以满足不同应用场景的需求。分容过程通常使用专业的设备对电池进行充电和放电测试，根据测试结果对电池进行分选和标记。
锂离子电池的化成分容是确保电池性能和质量的关键步骤。通过化成和分容，可以筛选出性能优良、容量一致的电池，提高电池的一致性和可靠性。同时，化成分容过程也有助于发现和排除电池中的不良品，确保电池的稳定性和安全性。
在锂离子电池的生产中，化成分容通常由专业的设备和工艺来完成，以确保电池的性能和质量符合要求。化成分容过程的精确控制和严格管理对于电池的性能和寿命至关重要。
镍钴锰酸锂电池化成方法 -回复
镍钴锰酸锂电池化成方法 -回复
镍钴锰酸锂电池（NMC电池）是目前电动车、储能设备等领域广泛应用的一种锂离子电池，其优点包括高能量密度、长循环寿命、较高的充电速率和较低的成本。在电池制造过程中，化成工艺是不可或缺的一步，其主要目的是通过热处理将电极材料的结构和性能进行优化，为电池的循环寿命和性能提供保障。下面将介绍NMC电池化成的步骤和方法。
第一步：材料准备
在进行NMC电池化成之前，需要准备好电极材料。NMC电池的正极材料是由镍、锰和钴的氧化物以一定比例混合而成。通常，镍、钴和锰的比例为5:2:3，可以根据实际需求进行调整。这些材料需要经过细磨和混合，使其均匀分散在一起，以便达到更好的电化学性能。
第二步：浸渍和涂覆
将制备好的电极材料转移到导电片上，通常采用浸渍和涂覆两种方式。在浸渍方法中，将导电片浸入电极材料的混合浆料中，利用浸渍、搅拌和振荡等手段，使电极材料均匀地沉积在导电片上。而在涂覆方法中，通过涂覆机械将电极材料均匀地涂覆在导电片上。
第三步：预烧和烧结
完成浸渍或涂覆后，需要对电极材料进行预烧和烧结。预烧的目的是除去电极材料中的有机物质，并使其在烧结过程中更好地熔合。预烧温度通常在200摄氏度左右，预烧时间为数小时。预烧完成后，将电极材料置于高温炉中进行烧结。烧结温度通常在800-1000摄氏度之间，烧结时间根据电极材料的特性和制备要求而定。
第四步：成型
经过预烧和烧结后，电极材料会有一定的形状和尺寸。为了满足实际应用需求，通常需要对电极材料进行成型，即将其切割成一定大小和形状的片状结构。成型的方法有多种，包括切割、模切和滚压等，在成型过程中需要注意材料的损失和尺寸精度的控制。
第五步：化成
完成成型后，电极材料需要进行化成处理。化成是通过热处理改良电极材料的结构和性能，提高其电化学性能和循环寿命。化成过程中，电极材料需要在一定的温度和气氛中进行短时间的热处理。常用的炉温范围在700-1000摄氏度之间，化成时间通常为几小时。在化成过程中，通过控制温度和时间参数，可以改变材料的晶体结构、减少氧化分解、提高电导率和结构稳定性等。
一种正极补锂剂、锂离子电池及其正极预锂化的化成方法与流程
1 / 2
一种正极补锂剂、锂离子电池及其正极预锂化的化成方法与流程
正极补锂剂、锂离子电池以及正极预锂化是锂离子电池制造中的重要环节。以下是一般化的化学方法和流程，实际步骤可能会因材料和制造工艺的不同而有所差异。
1.正极补锂剂的制备：
•原材料准备：钴、镍、锰等金属氧化物，通常为LiCoO2、LiNiO2、LiMn2O4等。
•混合和烧结：将金属氧化物与锂化合物（如碳酸锂）混合，经过高温烧结制备正极材料。
2.正极预锂化：
•原材料处理：正极材料经过高温处理，以将其部分锂离子去除，通常使用锂盐（如LiPF6）和有机溶剂。
•混合和烘烤：正极材料与锂盐混合，并在一定温度下进行烘烤，促使正极材料与锂离子发生反应，完成预锂化过程。
3.正极补锂：
•涂覆：预锂化的正极材料被涂覆到导电的集流体上，通常是铝箔。
•烘烤：经过涂覆后，正极材料被烘烤，使其固化并附着在集流体上。
4.组装电池：
•层叠：正极与负极（通常为石墨）以及隔膜层叠在一起。 2 / 2
•注入电解液：电解液中含有锂盐，填充电池的正负极之间的隔膜。
•密封封装：组装后的电池密封封装，确保内部环境稳定。
5.充电：
•首次充电：进行首次充电，使电池内的正负极发生电化学反应，形成锂离子的嵌入/脱出过程，完成电池的激活。
请注意，具体的制备方法和流程可能因制造商、电池类型和技术发展而异。在实际应用中，工艺参数和材料的选择可能会有所不同。
