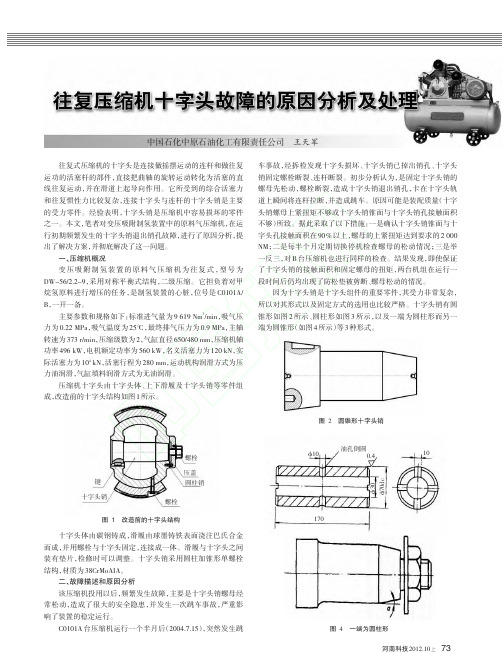

往复压缩机十字头故障的原因分析及处理
往复式压缩机的十字头是连接做摇摆运动的连杆和做往复 运功的活塞杆的部件，直接把曲轴的旋转运动转化为活塞的直 线往复运动，并在滑道上起导向作用。它所受到的综合活塞力 和往复惯性力比较复杂，连接十字头与连杆的十字头销是主要 的受力零件。经验表明，十字头销是压缩机中容易损坏的零件 之一。本文，笔者对变压吸附制氢装置中的原料气压缩机，在运 行初期频繁发生的十字头销退出销孔故障，进行了原因分析，提 出了解决方案，并彻底解决了这一问题。
因为十字头销是十字头组件的重要零件，其受力非常复杂， 所以对其形式以及固定方式的选用也比较严格。十字头销有圆 锥形如图 2 所示、圆柱形如图 3 所示，以及一端为圆柱形而另一 端为圆锥形（如图 4 所示）等 3 种形式。
图 2 圆锥形十字头销
键 十字头销
螺栓 压盖 圆柱销
螺栓
图 1 改造前的十字头结构
