通信机房设备安装通用标准规范
通信机房建设标准规范
通信机房建设标准规范通信机房建设标准规范随着信息技术的飞速发展和通信网络的普及，通信机房的建设变得越来越重要。
通信机房是承载通信设备、网络设备和服务器设备的地方，是保障通信网络和信息传输正常运行的核心设施之一。
为了确保通信机房的安全可靠运行，制定一系列标准规范十分必要。
首先，通信机房的设计应符合国家相关规定和标准。
根据《通信机房设计规范》和《通信机房建设和管理规定》，通信机房的基本要求包括符合建筑布局规划要求、防护等级达标、通风排烟系统完善、防雷接地系统可靠等。
通信机房的设计应充分考虑设备的布局、有线和无线网络的覆盖、通信线路的走向等方面，确保后期的设备安装和维护便捷。
其次，通信机房的建设应遵循安全可靠的原则。
通信机房应配备适当的消防设施，包括自动灭火系统、烟雾感应器、防火墙等，以保证在火灾发生时能够及时发出警报并采取有效的灭火措施。
通信机房要做好电力供应和备份电源的规划，确保电力供应的可靠性，减少因电力故障引起的通信中断。
此外，通信机房要做好自然灾害的防范措施，例如防水、防雷、防震等，以应对各种可能发生的灾害情况。
再次，通信机房的建设应考虑环境保护和能源节约。
通信机房应合理规划系统设备的容量，避免过度投入和资源浪费。
通信机房要做好噪音和辐射控制，采取有效的防护措施，确保工作人员的健康和安全。
通信机房应配备科学的空调系统，保持适宜的温湿度环境，确保设备的正常工作和寿命。
最后，通信机房的建设需要关注管理和维护。
通信机房应设立专门的管理机构，负责机房的日常运维和管理。
管理人员应具备专业知识和技能，能够及时响应各种故障和紧急事件。
通信机房的设备要定期进行维护和检修，以延长设备的使用寿命和减少故障率。
综上所述，通信机房建设标准规范是确保通信机房安全可靠运行的基础。
通过遵循相关规定和标准、做好安全可靠设计、关注环境保护和能源节约、做好管理和维护等方面的工作，可以有效保障通信机房的正常工作，提高通信网络和信息传输的质量和效率。

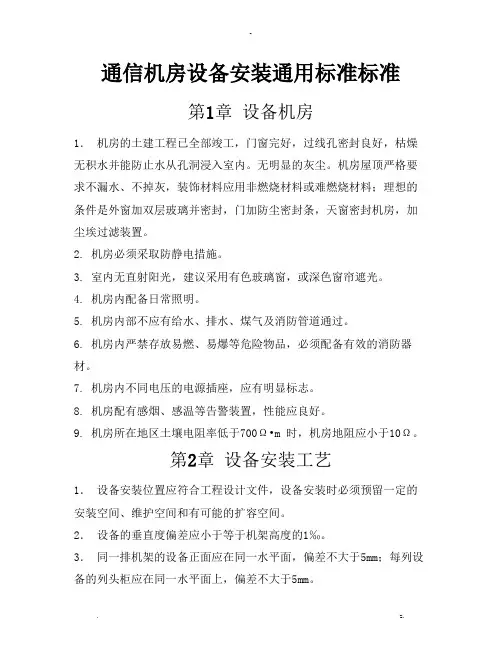

通信机房设备安装通用标准规范
通信机房设备安装通用标准标准第1章设备机房1．机房的土建工程已全部竣工，门窗完好，过线孔密封良好，枯燥无积水并能防止水从孔洞浸入室内。
无明显的灰尘。
机房屋顶严格要求不漏水、不掉灰，装饰材料应用非燃烧材料或难燃烧材料；理想的条件是外窗加双层玻璃并密封，门加防尘密封条，天窗密封机房，加尘埃过滤装置。
2. 机房必须采取防静电措施。
3. 室内无直射阳光，建议采用有色玻璃窗，或深色窗帘遮光。
4. 机房内配备日常照明。
5. 机房内部不应有给水、排水、煤气及消防管道通过。
6. 机房内严禁存放易燃、易爆等危险物品，必须配备有效的消防器材。
7. 机房内不同电压的电源插座，应有明显标志。
8. 机房配有感烟、感温等告警装置，性能应良好。
9. 机房所在地区土壤电阻率低于700Ω•m 时，机房地阻应小于10Ω。
第2章设备安装工艺1．设备安装位置应符合工程设计文件，设备安装时必须预留一定的安装空间、维护空间和有可能的扩容空间。
2．设备的垂直度偏差应小于等于机架高度的1‰。
3．同一排机架的设备正面应在同一水平面，偏差不大于5mm；每列设备的列头柜应在同一水平面上，偏差不大于5mm。
4．室内安装相邻机架时，要求相邻机架严密靠拢，机架间缝隙应小于等于3mm。
5．同类机架相邻，上下一致，偏差小于2 mm。
6．抗震加固应符合工程设计要求，要求做抗震加固处理的机架〔设备〕应有抗震加固处理，抗震地脚附件齐全，安装正确。
7．机架和底座连接结实可靠，机架安装后稳固不动。
8．机柜或底座〔支架〕与地面固定膨胀螺栓安装正确结实，各种绝缘垫、平垫、弹垫和螺栓螺母安装顺序正确，无垫反现象。
9．绝缘地脚安装时，必须保证膨胀螺栓与机架之间绝缘。
10．有活动地板的机房内安装设备，应有钢质底座，非镀层底座应涂防锈漆,做防腐防锈处理。
11．同类螺栓露出螺帽长度应根本一致。
12．拧紧螺母时应该进展防松处理，如采用弹垫或双螺母方式。
13．设备安装完毕，设备周边防静电地板安装平整、结实，底座应与地板严密相贴。
通信机房建设标准规范
通信机房建设标准规范通信机房作为信息传输和存储的重要场所，其建设标准规范对于保障通信设备的正常运行和数据安全具有至关重要的作用。
本文将就通信机房建设的标准规范进行详细介绍，以期为相关人员提供参考和指导。
首先，通信机房的选址应考虑地理位置、周边环境和自然灾害等因素。
选址应远离易受灾区域，如地震、洪水等，同时要考虑周边环境对通信设备的影响，如电磁干扰、噪音等。
此外，通信机房选址还需考虑供电、供水、排水等基础设施的便利性，以确保通信设备的正常运行。
其次，通信机房的建筑设计应符合相关的规范要求。
建筑结构应具有一定的承载能力和抗震能力，通风、空调系统应能够保持恒定的温度和湿度，以保证设备的正常运行。
此外，通信机房的防火设计也是至关重要的，需要配备完善的消防设施和灭火系统，以应对突发火灾事件。
再者，通信机房的布线设计应合理规范。
布线系统应考虑通信设备的布置位置、传输距离、传输速率等因素，采用合适的布线方式和材料，以确保信号传输的稳定和可靠。
此外，布线系统还需要考虑防雷、防电磁干扰等问题，以保证通信设备的正常运行和数据传输的安全。
最后，通信机房的安全管理应做到位。
通信机房应配备完善的门禁系统、监控系统和报警系统，对进出人员和设备进行严格管理和监控。
同时，通信机房的安全防护措施也应得到重视，如防盗、防水、防潮等，以保证通信设备和数据的安全。
综上所述，通信机房建设的标准规范涉及到选址、建筑设计、布线设计和安全管理等多个方面，需要综合考虑各种因素，确保通信设备的正常运行和数据的安全。
希望本文能够为相关人员提供一些参考和指导，促进通信机房建设标准的规范化和标准化。
通信机房设计规范标准
通信机房设计规范标准1、通信机房室内基础建设1.1、通信机房室内装修材料要求（1）通信机房的建筑围护结构和室内装修，应选用气密性好、不起尘、易清洁，并在温、湿度变化作用下变形小的材料。
（2）通信机房内各类装修材料宜具有表面静电耗散性能，严禁使用未经表面改性处理的高分子绝缘材料，不宜使用强吸湿性材料。
（3）选用的装修材料的燃烧性能应符合现行国家标准GB 50222-1995《建筑内部装修设计防火规范》（2001修订版）的有关规定。
1.2、通信机房内墙壁和顶棚的要求A、B、C级通信机房和有条件的D级设备间参照以下要求执行：（1）参照GB 50174-2008 《电子信息系统机房设计规范》、(GB 50222-1995)《建筑内部装修设计防火规范》（2001修订版）执行。
（2）墙壁和顶棚应满足使用功能要求，表面应平整、光滑、不起尘、避免眩光、便于除尘，并应减少凹凸面。
（3）墙面处理可采用白色环保乳胶漆或墙面砖，宜采用白色环保乳胶漆。
墙面砖为浅色、抛光型砖，材料应平整、耐磨，符合GB 6566-2001《建筑材料放射性核素限量》的要求。
1.3、通信机房地面要求A、B、C级通信机房和有条件的D级设备间参照以下要求执行：（1）参照GB 50174-2008 《电子信息系统机房设计规范》、GB 50222-1995《建筑内部装修设计防火规范》（2001修订版）执行。
（2）应满足通信机房使用要求。
地面必须平整，若不平整，需先对地面找平并需进行防潮处理。
（3）地面面层可采用地砖或防静电漆，宜采用地砖。
地砖为浅色、抛光型的防滑玻化地砖，材料应平整、耐磨。
对空调送风方式为下送风、上回风的通信机房宜采用防静电活动地板。
（4）踢脚线：宜采用黑色陶瓷踢脚砖并与周边平滑衔接，连接紧密，平直。
（5）地砖、踢脚砖应符合GB 6566-2001《建筑材料放射性核素限量》的要求。
1.4、通信机房隔断要求A、B、C级通信机房和有条件的D级设备间可根据实际情况选择隔断。
通信机房走线架规范
通信机房走线架规范篇一：通信机房设备安装通用标准规范通信机房设备安装通用标准规范第1章设备机房1．机房的土建工程已全部竣工，门窗完好，过线孔密封良好，干燥无积水并能防止水从孔洞浸入室内。
无明显的灰尘。
机房屋顶严格要求不漏水、不掉灰，装饰材料应用非燃烧材料或难燃烧材料；理想的条件是外窗加双层玻璃并密封，门加防尘密封条，天窗密封机房，加尘埃过滤装置。
2. 机房必须采取防静电措施。
3. 室内无直射阳光，建议采用有色玻璃窗，或深色窗帘遮光。
4. 机房内配备日常照明。
5. 机房内部不应有给水、排水、煤气及消防管道通过。
6. 机房内严禁存放易燃、易爆等危险物品，必须配备有效的消防器材。
7. 机房内不同电压的电源插座，应有明显标志。
8. 机房配有感烟、感温等告警装置，性能应良好。
9. 机房所在地区土壤电阻率低于700Ω?m 时，机房地阻应小于10Ω。
第2章设备安装工艺1．设备安装位置应符合工程设计文件，设备安装时必须预留一定的安装空间、维护空间和有可能的扩容空间。
2．设备的垂直度偏差应小于等于机架高度的1‰。
3．同一排机架的设备正面应在同一水平面，偏差不大于5mm；每列设备的列头柜应在同一水平面上，偏差不大于5mm。
4．室内安装相邻机架时，要求相邻机架紧密靠拢，机架间缝隙应小于等于3mm。
5．同类机架相邻，高低一致，偏差小于2 mm。
6．抗震加固应符合工程设计要求，要求做抗震加固处理的机架（设备）应有抗震加固处理，抗震地脚附件齐全，安装正确。
7．机架和底座连接牢固可靠，机架安装后稳固不动。
8．机柜或底座（支架）与地面固定膨胀螺栓安装正确牢固，各种绝缘垫、平垫、弹垫和螺栓螺母安装顺序正确，无垫反现象。
9．绝缘地脚安装时，必须保证膨胀螺栓与机架之间绝缘。
10．有活动地板的机房内安装设备，应有钢质底座，非镀层底座应涂防锈漆,做防腐防锈处理。
11．同类螺栓露出螺帽长度应基本一致。
12．拧紧螺母时应该进行防松处理，如采用弹垫或双螺母方式。
通信机房配套标准化规范
v （3）UPS系统采用双总线分布冗余供电模式时，每套UPS系统不宜 采用N+1冗余模式；单电源供电的负载宜配备STS设备。
v （4）双总线分布冗余UPS供电系统中每套UPS配置的蓄电池组后备 时间应满足该系统设计负荷工作时间不少于30min的要求。
v （5）UPS供电系统输出至通信机房的列头柜应设置电能总计量装置。
v ① 当系统配置2组蓄电池组时，每组蓄电池组至直流配电屏的电力电缆计算电 流应按远期总负荷电流计算；
v ② 当系统中配置3组蓄电池组时，每组蓄电池组至直流配电屏的电力电缆计算 电流应按远期总负荷电流的二分之一计算；
v ③ 当系统中配置4组蓄电池组时，每组蓄电池组至直流配电屏的电力电缆计算 电流应按远期总负荷电流的三分之一计算。
2
0
2
1
/ 7
二、通信机房设备布置原则
/
2
6
v 电力电池室设置及占机房面积的比例配置
v (1)电力电池室设置
Courseware template
v 对于多层机房楼，电力电池室宜采用分楼层设置，并尽量 靠近通信负荷中心。
v (2)电力电池室占机房面积的比例配置
v 一类机房对应的电力电池室面积宜为二者机房面积的 35%～45%；
v （4）直流供电系统宜选用高效率整流模块。
v （5）当整流模块负载率低于50％时，宜启用系统节能功能（模块休 眠），以提高其系统运行效率。
v （6）为避免对蓄电池寿命及环境造成不利影响，蓄电池组充电宜按 10小时率充电电流设置。
On the evening of July 24, 2021
2
0
Courseware template
v （3）当楼层二级低压配电系统的交流引入线大于30m时，在其低压配电柜进 线开关处应设置电涌保护装置。
通信机房建设规范最新标准
通信机房建设规范最新标准通信机房是确保通信网络稳定运行的关键基础设施，随着技术的发展和需求的增加，通信机房建设规范也在不断更新。
以下是根据最新标准制定的通信机房建设规范：1. 机房选址与布局通信机房应选择在地质稳定、交通便利、环境清洁、远离易燃易爆物品的区域。
机房内部布局应科学合理，确保设备运行和维护的便利性，同时考虑到未来扩展的可能性。
2. 机房建筑结构机房建筑应具备足够的强度和稳定性，以抵御自然灾害和外部冲击。
墙体、地板和天花板应具有良好的隔音和隔热性能，以减少外界对机房内部环境的影响。
3. 电气系统机房应配备独立的电源系统，包括不间断电源(UPS)和备用发电机，确保在主电源故障时能够迅速切换，保障机房设备正常运行。
电气布线应符合安全规范，避免电磁干扰。
4. 空调与通风系统机房应安装精密空调系统，以维持恒定的温度和湿度，防止设备过热或受潮。
同时，应有良好的通风系统，确保空气流通，排除设备运行产生的热空气。
5. 安全系统通信机房应安装完善的安全系统，包括但不限于门禁系统、监控系统、火灾报警系统和灭火系统。
确保机房在非授权人员入侵、火灾等紧急情况下能够及时响应。
6. 防雷与接地系统机房应具备有效的防雷系统，包括外部防雷设施和内部防雷设备，以保护机房设备免受雷电灾害。
同时，应有良好的接地系统，确保设备运行安全。
7. 环境监控系统机房应安装环境监控系统，实时监测机房内的温度、湿度、烟雾、水浸等环境参数，一旦超出预设范围，能够及时报警并采取措施。
8. 网络与数据安全通信机房应采取严格的网络安全措施，包括防火墙、入侵检测系统等，保障数据传输的安全性。
同时，应定期进行网络安全评估和漏洞扫描。
9. 维护与管理制度制定详细的机房维护和管理制度，包括设备巡检、故障处理流程、维护记录等，确保机房设备能够长期稳定运行。
10. 培训与人员管理对机房管理人员进行专业培训，确保他们熟悉机房设备的操作和维护。
同时，建立人员管理制度，明确岗位职责，提高机房管理效率。
通信设备安装施工规范
通信设备安装施⼯规范通信设备安装规范及要求前⾔为了提⾼⼯程质量、确保设备安装符合技术规范要求，根据原邮电部和信息产业部对通信⼯程施⼯的相关要求，特颁发本施⼯要求，本要求主要依据以下参考⽂献：1、《通信电源设备安装⼯程验收规范》 YD 5079-992、《通信⼯程电源系统防类防雷技术规范》 YD 5078-983、《数字移动通信（TDMA）设备安装⼯程验收规范》YD 5067-98⽂中如有不详处以上述中华⼈民共和国通信⾏业标准为准。
⼀．系统设备施⼯安装、测试实施细则（⼀.）施⼯前的检查1、机房环境要求在安装⼯程开始以前，必须对机房的建筑和环境条件进⾏检查，具备下列条件可开⼯：1．1 机房及有关⾛廊等地段的⼟建⼯程已全部竣⼯，室内墙壁已充分⼲燥；1．2 机房地⾯负荷：每平⽅⽶≥450Kg；（须满⾜设备⼚家要求）。
1．3 机房净⾼：≥2.70M；（须满⾜设备⼚家要求）。
1．4 机房主要门的⼤⼩应满⾜设备的搬运要求，房门锁和钥匙齐全；1．5 机房的通风管道应清扫⼲净并通风，空⽓调节设备应安装完毕，性能良好；1．6 机房顶棚、墙、门、窗、地⾯应不脱落，不易起尘，不易集灰，并能尘砂侵⼊。
屋顶严格要求不漏⽔、不掉灰，装饰材料应⽤⾮燃烧材料或⾮易燃材料；1．7 各种沟槽应采取防潮措施，其边⾓应平整，地⾯与盖板应缝隙严密，照明与电⼒管线应尽量采⽤暗铺设；1．8 对机房活动地板进⾏专门检查，地板板块尺⼨符合安装设计要求，板块铺设严密坚固，每平⽅⽶⽔平误差≤2毫⽶，地板⽀柱接地良好，接地电阻和防静电设施符合说明书⾯要求；1．9 机房的防尘、温湿度、照明符合设计要求；1．10 机房地⾯应平整光洁，地槽和孔洞的数量、位置、尺⼨均应符合⼯艺设计的要求；1．11 机房的防震应符合设计规定；1．12 机房内要满⾜国家防⽕标准；1．13 电源已接⼊机房，应满⾜施⼯要求；1．14 设开箱场地和专⼈负责的堆放设备和材料的集中场地。
2、器材及设备检验要求2．1施⼯前，施⼯单位对运到⼯地的器材应进⾏清点和外观检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通信机房设备安装通用标准规范第1章设备机房1．机房的土建工程已全部竣工，门窗完好，过线孔密封良好，干燥无积水并能防止水从孔洞浸入室内。
无明显的灰尘。
机房屋顶严格要求不漏水、不掉灰，装饰材料应用非燃烧材料或难燃烧材料；理想的条件是外窗加双层玻璃并密封，门加防尘密封条，天窗密封机房，加尘埃过滤装置。
2. 机房必须采取防静电措施。
3. 室内无直射阳光，建议采用有色玻璃窗，或深色窗帘遮光。
4. 机房内配备日常照明。
5. 机房内部不应有给水、排水、煤气及消防管道通过。
6. 机房内严禁存放易燃、易爆等危险物品，必须配备有效的消防器材。
7. 机房内不同电压的电源插座，应有明显标志。
8. 机房配有感烟、感温等告警装置，性能应良好。
9. 机房所在地区土壤电阻率低于700Q?m时，机房地阻应小于10Q。
第2章设备安装工艺1 ．设备安装位置应符合工程设计文件，设备安装时必须预留一定的安装空间、维护空间和有可能的扩容空间。
2. 设备的垂直度偏差应小于等于机架高度的1%。
3. 同一排机架的设备正面应在同一水平面，偏差不大于5mm每列设备的列头柜应在同一水平面上，偏差不大于5mm。
4. 室内安装相邻机架时，要求相邻机架紧密靠拢，机架间缝隙应小于等于3mm。
5．同类机架相邻，高低一致，偏差小于2 mm。
6．抗震加固应符合工程设计要求，要求做抗震加固处理的机架（设备）应有抗震加固处理，抗震地脚附件齐全，安装正确。
7．机架和底座连接牢固可靠，机架安装后稳固不动。
8．机柜或底座（支架）与地面固定膨胀螺栓安装正确牢固，各种绝缘垫、平垫、弹垫和螺栓螺母安装顺序正确，无垫反现象。
9．绝缘地脚安装时，必须保证膨胀螺栓与机架之间绝缘。
10．有活动地板的机房内安装设备，应有钢质底座，非镀层底座应涂防锈漆, 做防腐防锈处理。
11．同类螺栓露出螺帽长度应基本一致。
12．拧紧螺母时应该进行防松处理，如采用弹垫或双螺母方式。
13．设备安装完毕，设备周边防静电地板安装平整、牢固，底座应与地板紧密相贴。
第3章走线架安装1．走线架安装位置及高度应符合工程设计要求。
2．走线架与墙壁或机柜列应保持平行，每米允许水平偏差为2mm。
3．走线架横平竖直，各横铁规格一致，两端紧贴走道扁钢和横铁卡子，横铁与走道扁钢相互垂直。
4．横铁卡子等部件、固定螺栓齐套并安装牢固。
5．走线架横铁间隔均匀，当影响走电缆时，可做适当调整。
6．槽道安装应平直、端正、牢固。
列槽道应成一直线，两槽道并接处允许水平偏差2mm。
7．走线架的保护接地应符合工程设计要求。
8．走线架互相连接时，应保证可靠的电气连接。
9．走线架的地面支柱安装应垂直稳固，加固支撑安装平稳牢固，吊挂垂直整齐。
10．所有支撑加固用的同类膨胀螺栓余留长度应一致（螺帽紧固后余留5mm左右）。
11．走线架穿过楼板空洞或墙洞处应加装保护框，电缆布放绑扎完毕应用防水、防火材料密封。
12．走线架应可靠接地，当走线架较长时，推荐每5 米用多股铜线接地一次，接地截面积不小于16 mm2。
13．室内走线架不得与室外走线架有电气连接第4章线缆布放及连接线缆布放要求1．路由走向应符合工程设计要求。
2．各种电缆分开布放，电缆的走向清晰、顺直，相互间不要交叉，捆扎牢固，松紧适度。
3．机柜外的线缆不得缠绕和扭绞, 线缆不得在横走线槽内360°弯曲。
4．机柜间电缆、连接其他设备的电缆应牢固地捆扎在走线架上。
5. 在走线架内，交流电源线和直流电源线分开布放，保持间距在50mm以上；直流电源线与非屏蔽信号线应分开布放，并行时需保持50m m以上的距离；交流电源线与非屏蔽信号线应分开布放，并行时需保持150mm以上的距离。
6．上走线时，线缆应直接上走线架，不得紧贴柜顶散热板布放，必须沿机柜上方走线时，和柜顶散热板距离不得小于100 mm下走线线缆在地面最高叠加不得超过地板高度的2/3 ，以免影响通风散热。
7.. 墙面、地板下布线时应安装线槽。
8．机架内剩余或准备扩容电缆/ 接头必须放置在走线槽内。
9．线缆的弯曲半径应满足要求。
线缆绑扎要求1. 电缆必须绑扎，绑扎后的电缆应互相紧密靠拢，外观平直整齐。
电缆表面形成的平面高度差不超过5mm电缆表面形成的垂面垂度差不超过5mm。
2．绑扎成束的线缆转弯时，线扣应扎在转角两侧，以避免在线缆转弯处用力过大造成断芯的故障。
3. 线扣规格合适。
电缆束的截面越大，所用线扣越长越宽（确保能够承受较大拉力）。
尽量避免线扣的串联使用，线扣串联使用时最多不超过两根。
4. 线扣间距均匀美观并朝向一致，确保线不松动，间距与走线架间隔一致，一般为300~700mm横走线架上线扣间距最大不得超过走线架2倍的横档间距，垂直走线架上每根横档处均需绑扎。
5. 线扣接头应剪除，室内线扣接头应齐根剪平不拉尖，室外线扣接头应剪平并预留2mm的余量，黑白线扣严禁混用，室内采用白色线扣。
6. 电源线、地线与信号线分列在走线架的两侧。
7. 线缆表面清洁，无施工记号，护套绝缘层无破损及划伤。
电缆连接1．在剖头处套上合适的套管或缠绕绝缘胶带，颜色与线缆尽量保持一致（黄绿色保护线除外）。
2. 同类线缆剖头长度、套管或缠绕绝缘胶带长度尽量保持一致，偏差不超过5mm。
3. 线缆制作接头时，焊线不得出现活头、假焊、漏焊、错焊、混线等，芯线与端子紧密贴合。
焊点不带尖、无瘤形，不得烫伤芯线绝缘层，露铜< 2mm4. 各种电缆连接正确，整齐美观。
不能有错误连接。
5. 线缆与铜排连接时，需将铜排表面打磨以去除氧化层。
6. 采用螺钉紧固的线缆端口，应将螺钉拧紧。
电源线、保护地线1. 电源线、保护地线的走线路由符合设计文件要求。
2．电源线、保护地线的截面积符合产品安装要求，保护地线截面积不小于35mm2接到室内保护地接地铜排，与保护地线铜排可靠接触并牢固。
-48VGND电源线截面积不小于25 mm2 -48V电源线截面积不小于25 mm2 布放平直，连接良好。
3．-48V 电源线采用蓝色电缆，-48V GND 电源线采用黑色电缆, ，保护地线采用黄绿色电缆。
4．电源线、保护地线应采用整段多股铜导线，中间不能有接头，绝缘层完好；冗余部分应剪掉，不得打圈或反复弯曲。
5．电源线、保护地线连接时，使用与截面积及螺栓直径相符的铜鼻子，不得剪掉部分芯线以适应小型号的铜鼻子或者剪开铜鼻子以适应大型号的截面积。
铜鼻子压接应牢固，芯线在端子中不可摇动。
6. 连接电源线接线端子时，每只螺栓最多连接两个接线端子，且两个端子应交叉摆放，鼻身不得重叠7．接线端子压接部分应加热缩套管或缠绕至少两层绝缘胶带，不得将裸线和铜鼻子露于外部。
8．绝缘胶带或热缩套管的颜色需和电源线的颜色一致，48V 电源线用蓝色胶带，-48V GND 电源线用黑色胶带，保护地线用黄色胶带。
9．机架门保护地线连接牢固，没有缺少、松动和脱落现象。
10．室内接地母线应直接连在室内地线排上，室外接地铜排有专用的可靠通路引至地下接地网，接地母线截面积必须大于50 mm2 11．接地排要与墙面绝缘，接地线路径应尽可能短。
12. 室内接地排上接地，一个接地螺栓只能接一根保护地线。
13. 机架间保护地线不得串接。
尾纤和中继线1．尾纤离开分纤盒及尾纤在机架外、机架和尾纤槽间布放时应穿保护套管。
2．尾纤保护套管进机架或尾纤槽的一端，应延伸至机架或尾纤槽内并固定，不得有重物压在保护套管上。
3．光缆通过分纤盒分纤时，尾纤保护套管端头距离分纤盒不得超过m4．机架内用线扣固定尾纤时应采用尼龙自粘线扣，尾纤在线扣环中可自由抽动。
5. 尾纤应直放避免弯曲，不得放置在其他线缆的下方，不得碰触到锋利的边缘。
6．尾纤套管端头切口应整齐无毛刺，套管连接处或端头需用电工绝缘胶布缠绕做防割处理，以防割伤尾纤。
7. 多余尾纤应整齐盘绕于尾纤盒内或绕成直径大于80m m的圈后固定。
8．未用尾纤的光连接头应用保护套保护。
9. 中继线缆剖头不应伤及芯线。
10．中继线缆制作接头时，焊线不得出现活头、假焊、漏焊、错焊、混线等，芯线与端子紧密贴合。
焊点不带尖、无瘤形，不得烫伤芯线绝缘层，露铜w 2mm。
11. DDF、ODF端子板后侧的预留线整齐，弧度、长度基本一致，预留线长度以足够保证调试时端子板翻转不受影响为准。
第5章装配、标签及其它装配1．机架、柜门不得有严重损伤或变形，不得有划痕和刮伤、掉漆，掉漆应补同色漆。
2．设备安装完毕，设备周边防静电地板安装平整、牢固，底座应与地板紧密相贴。
3．机架中必须安装一个防静电手环，防静电安装孔座必须安装牢固。
4．风扇进风口和出风口不能有遮挡。
5．机架不得作为储物柜来存放工具、零部件等杂物，机架内不应有多余的线扣、螺钉等工程余、废料。
6．机柜内及底部地板无明显灰尘。
7．假拉手条及假面板应全部安装。
8．各种接头连接牢固，单板固定螺钉拧紧，定位卡卡到位，无损坏。
9．机架门板、挡板、走线槽挡板、裙板等附件安装齐全。
10．空置光纤接口、空插座应有防护帽。
11．机架线缆出入口保护完好，线缆出入口尽可能封闭，使缝隙最小。
12．机柜门应开、合顺畅。
13．烟雾、温度等传感器安装位置合理。
14．机架表面清洁。
15. 所有坚固螺栓应拧紧，有紧固力矩要求的，按相应力矩要求紧固。
标签1．电源柜、电源分配柜中设备电源线断路器须用规范标签标明连接去向。
2．电源柜、电源分配柜中设备电源线断路器标签粘贴工整。
3．所有线缆两端均要粘贴标签，室内采用专用贴纸标签，室外采用塑料挂牌标签4．室内线缆标签粘贴位置一致。
电源线、地线、传输线、光纤等标签紧贴线缆端头粘贴，距离端头20 mm。
5．单板上不得粘贴标签或涂写标识，如果必须，应书写、粘贴工整。
6．标识方法应标出设备名称（编码）和尽可能详细的接口位置，按照“设备名称（编码）-- 接口号”等方式标注，不得简单使用数字标注。
7．标签粘贴朝向一致，表示线缆去向的一面朝上或朝向维护操作面，方便阅读。
其它1. 安装使用工具符合防静电要求。
2. 单板拆包装、插拔符合防静电操作规范。
3. 配发扩容的信号电缆，宜绑扎或插接固定到待扩容机柜内部预留位置，便于今后扩容维护，避免丢失。
4. 未使用的插头应进行保护处理，加保护帽等。
5. 机架周围地板空隙应堵上，地板下不应有剪下的线扣和螺丝及其它杂物。
6. 机房应干净、整洁，作废的包装箱等杂物应清除。
安装剩余备用物品应整齐合理堆放。
7．所装保险丝规格与额定标称要求一致。
