预应力混凝土箱梁压浆封锚安全技术交底
箱梁压浆技术安全交底模板

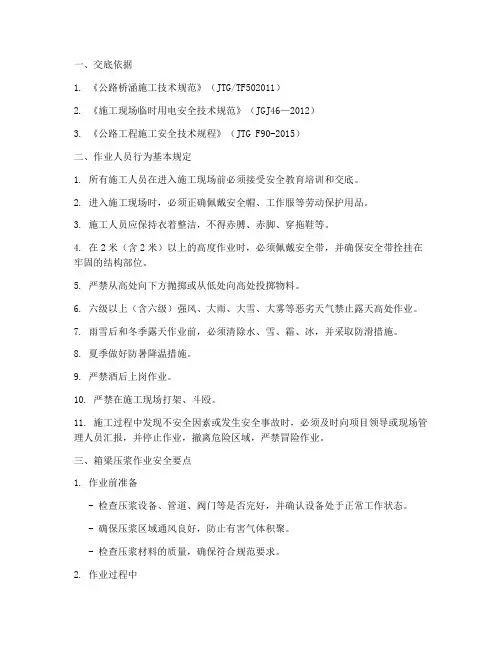

一、交底依据1. 《公路桥涵施工技术规范》（JTG/TF502011）2. 《施工现场临时用电安全技术规范》（JGJ46—2012）3. 《公路工程施工安全技术规程》（JTG F90-2015）二、作业人员行为基本规定1. 所有施工人员在进入施工现场前必须接受安全教育培训和交底。
2. 进入施工现场时，必须正确佩戴安全帽、工作服等劳动保护用品。
3. 施工人员应保持衣着整洁，不得赤膊、赤脚、穿拖鞋等。
4. 在2米（含2米）以上的高度作业时，必须佩戴安全带，并确保安全带拴挂在牢固的结构部位。
5. 严禁从高处向下方抛掷或从低处向高处投掷物料。
6. 六级以上（含六级）强风、大雨、大雪、大雾等恶劣天气禁止露天高处作业。
7. 雨雪后和冬季露天作业前，必须清除水、雪、霜、冰，并采取防滑措施。
8. 夏季做好防暑降温措施。
9. 严禁酒后上岗作业。
10. 严禁在施工现场打架、斗殴。
11. 施工过程中发现不安全因素或发生安全事故时，必须及时向项目领导或现场管理人员汇报，并停止作业，撤离危险区域，严禁冒险作业。
三、箱梁压浆作业安全要点1. 作业前准备- 检查压浆设备、管道、阀门等是否完好，并确认设备处于正常工作状态。
- 确保压浆区域通风良好，防止有害气体积聚。
- 检查压浆材料的质量，确保符合规范要求。
2. 作业过程中- 操作人员必须熟悉压浆设备的操作规程，并严格遵守。
- 压浆过程中，密切关注压力表读数，防止压力过高导致设备损坏或发生事故。
- 确保压浆管道固定牢固，防止因管道脱落造成伤害。
- 压浆过程中，若发现异常情况，应立即停止作业，排查原因并采取相应措施。
3. 作业后- 压浆作业完成后，对压浆区域进行清理，确保无遗留材料。
- 检查压浆效果，确认达到设计要求。
- 做好压浆设备的维护保养工作，确保设备处于良好状态。
四、安全防护措施1. 设置安全警示标志，提醒作业人员注意安全。
2. 配备必要的安全防护用品，如安全帽、安全带、防尘口罩等。
压浆封锚技术交底
技术交底记录工程名称压浆封锚作业交底地点梁场会议室交底组织单位技术管理部交底负责人施工单位压浆封锚工班接收负责人交底内容：一、目的：为明确管道压浆封锚工艺要点，保证管道压浆封锚质量，特交底如下：二、压浆顺序：压浆顺序：先下后上。
首先由一端以0.6MPa的恒压力向另一端压送水泥浆，当另一端溢出的稀浆变浓之后，达到规定的稠度后，保压2min以上，封闭出浆口，继续压浆到压力达到0.6MPa，管道出浆口应装有三通管，必需确认出浆浓度与进浆浓度一致时，方可封闭保压，浆体注满管道后，应在0.50～0.60MPa下持压3min，压浆最大压力不宜超过0.60MPa。
若无漏浆则关闭进浆阀门卸下输浆胶管。
三、压浆技术要求：1. 终张拉完毕后，必须在2d之内进行管道压浆作业。
采用真空辅助灌浆工艺。
压浆时及压浆后3d内，梁体及环境温度不得低于5℃。
2. 压浆水泥采用强度等级不低于42.5级低碱硅酸盐水泥或低碱普通硅酸盐水泥，掺入粉煤灰应符合《客运专线预应力混凝土预制梁暂行技术条件》3.2.7条规定。
浆体水胶比不超过0.34，不得泌水，流动度不大于18+-4s，30min后流动度不大于35秒。
梁场所采用水胶比为0.33。
3. 张拉施工完成后，清水冲洗，高压风吹干，安装两端锚垫板上压浆孔、联接管和联接阀，进行封锚，抽真空。
压浆前，管道真空度稳定在0.06～0.10MPa之间；浆体注满管道后，在0.50～0.60MPa下持压3min；压浆最大压力不超过0.60MPa。
4. 启动电机使搅拌机运转，然后80%~90%的水，再缓慢均匀地加入除水泥外的其他压浆材料，边加边搅拌；然后均匀加入全部水泥，再搅拌两分钟，然后加入剩下的10%~20%的拌合水水，继续搅拌2分钟。
压浆罐水泥浆进口处设2.5×2.5mm过滤网，以防杂物堵管。
5. 压浆用的胶管一般不超过30m，若超过30m则压力增加0.1MPa。
水泥浆搅拌结束至压入管道的时间间隔不应超过40min。
封锚技术交底
编号：
工程位置
龙井梁场
工程名称
箱梁预制
工程项目
封锚技术交底
施工日期
交底内容及附图
梁体达到规定强度进行终张预应力后，要对锚端进行封锚处理，为确保封锚的技术质量要求，特对封锚进行技术交底。
1.箱梁拆除端模后要及时对锚穴内混凝土凿毛处理，新见面不少于50%，尽可能增加凿毛的密度，保证孔穴壁四周均有一定深度的凿毛，凿毛深度≥4mm。凿除混凝土表面砂浆杂物和积水，露出石子，以免影响锚块与锚穴的粘结。
2.压浆24h后，拆除压浆密封阀门，质检人员请监理工程师检查确认锚头水泥浆是否饱满，以推断孔道内压浆质量。检查确认没有问题后，凿除锚垫板及锚具外的水泥浆体，露出钢绞线。
3.对锚垫板、锚具及外露钢绞线用聚氨酯防水涂料进行防水处理。
4.按照设计图设置钢筋网片，网片与梁端按设计要求净保护层。
5.制作一端带有螺纹的钢筋，将钢筋旋入锚垫板的丝孔内，并将此钢筋与网片钢筋焊接，以固定钢筋网片。
1.封锚成型密实，指压应无明显变化。
2.封锚成型表面平整、光洁、无明显空洞缺陷。
3.封锚锚体应与锚穴四周紧密结合，无肉眼可见缝隙。
1.封端配合比必须经过监理工程师批准，施工时严格按照配合比生产混凝土。
2.防水涂料要符合《客运专线桥梁混凝土桥面防水层暂行技术条件》的要求。材料部、试验室按照要求进行报检、试验。
3.涂刷防水涂料要严格按照厂家说明书进行。
4.严禁电焊烧伤钢绞线。
5.喷涂养护剂要及时、认真，防止新老混凝土接缝处出现裂纹。
6.封端灌注混凝土前必须经过质检人员、监理工程师检查后方能进行。
7.按照附表填写封端检查表。
8.封端作业时作业队要设置临时施工平台，防止高空坠落。
预应力箱梁预应力张拉、压浆技术交底
预应力箱梁预应力张拉、压浆技术交底一、工程概述本次工程涉及预应力箱梁的施工，预应力的张拉和压浆是保证箱梁结构性能和安全性的关键工序。
为确保施工质量和安全，特进行本次技术交底。
二、施工准备1、材料准备预应力钢绞线：应符合设计要求的规格和性能，具有质量证明书。
锚具：选用符合设计和规范要求的锚具，具有出厂合格证和检验报告。
水泥：采用强度等级不低于 425 级的硅酸盐水泥或普通硅酸盐水泥。
外加剂：根据需要选用适当的外加剂，其质量应符合相关标准。
2、设备准备千斤顶：根据预应力筋的张拉力选择合适的千斤顶，并进行标定和校验。
油压表：与千斤顶配套使用，精度不低于 15 级。
压浆泵：性能良好，能满足压浆要求。
3、技术准备熟悉施工图纸和相关规范，制定施工方案和技术措施。
对施工人员进行技术培训和交底，使其掌握施工工艺和操作要点。
三、预应力张拉1、张拉前的准备工作检查梁体混凝土强度，达到设计强度的 80%以上且龄期不少于 7 天时方可进行张拉。
清理锚垫板上的杂物，检查锚垫板是否与孔道垂直。
安装工作锚具、夹片，并使其均匀受力。
2、千斤顶的安装将千斤顶安装在相应的孔道位置上，使其中心线与孔道中心线重合。
安装工具锚具和夹片，注意工具锚具的孔位应与工作锚具的孔位一致。
3、张拉顺序按照设计要求的张拉顺序进行张拉，一般为先纵向、再横向、最后竖向。
对称张拉，两端同时进行，保持两端伸长量基本一致。
4、张拉力的控制采用张拉力和伸长量双控的方法进行控制，以张拉力为主，伸长量为辅。
张拉力按照设计要求进行分级加载，每级加载后稳压一定时间，测量伸长量。
5、伸长量的测量测量初始伸长量，在千斤顶开始加载前，测量预应力筋的初始长度。
测量各级加载后的伸长量，在每级加载稳压后，测量预应力筋的伸长量。
测量终了伸长量，在达到设计张拉力后，测量预应力筋的终了伸长量。
6、实际伸长量的计算实际伸长量等于从初应力至最大张拉力之间的实测伸长量加上初应力以下的推算伸长量。
箱梁预应力张拉及压浆技术交底
箱梁预应力张拉及压浆技术交底一、工程概述本次施工的箱梁为_____箱梁，梁长_____米，梁高_____米。
箱梁采用预应力结构，以提高其承载能力和抗裂性能。
二、预应力材料及设备1、预应力钢绞线采用高强度低松弛钢绞线，其技术性能应符合国家标准。
钢绞线的直径为_____mm，标准强度为_____MPa。
2、锚具锚具应采用符合国家标准的优质产品，其型号和规格应与钢绞线相匹配。
3、千斤顶选用与锚具和钢绞线相适应的千斤顶，千斤顶的额定张拉力应为所需张拉力的 15 倍以上。
4、压浆设备包括压浆泵、搅拌机等，压浆泵应能保证压浆压力的稳定和连续。
三、预应力张拉施工1、张拉准备（1）检查梁体混凝土强度，达到设计强度的_____%后方可进行张拉。
（2）清理锚垫板上的杂物，确保锚垫板与钢绞线垂直。
（3）安装锚具和千斤顶，使其中心线与钢绞线中心线重合。
2、张拉顺序按照设计要求的张拉顺序进行，一般为先纵向，再横向，最后竖向。
3、张拉力控制采用张拉力和伸长量双控的方法进行控制。
张拉力应按照设计要求进行分级施加，每级持荷时间不少于_____分钟。
伸长量的误差应控制在±6%以内。
4、实际伸长量的测量测量初始伸长量和各级张拉后的伸长量，实际伸长量等于最终伸长量减去初始伸长量，并扣除因弹性压缩引起的伸长量。
5、锚固当张拉力达到设计值，伸长量符合要求后，进行锚固。
锚固时应缓慢回油，防止夹片松动。
四、压浆施工1、压浆准备（1）切割钢绞线多余长度，锚具外预留长度不小于_____mm。
（2）用高压水枪冲洗管道，清除管道内的杂物和积水。
（3）安装压浆阀、排气阀等。
2、浆液制备（1）浆液采用水泥浆，水泥宜采用强度等级不低于_____的普通硅酸盐水泥。
（2）水灰比宜为 04～045，可掺入适量的减水剂和膨胀剂。
（3）浆液应搅拌均匀，搅拌时间不少于_____分钟。
3、压浆工艺（1）压浆应从一端向另一端进行，缓慢均匀地进行压浆，压力宜控制在_____MPa 左右。

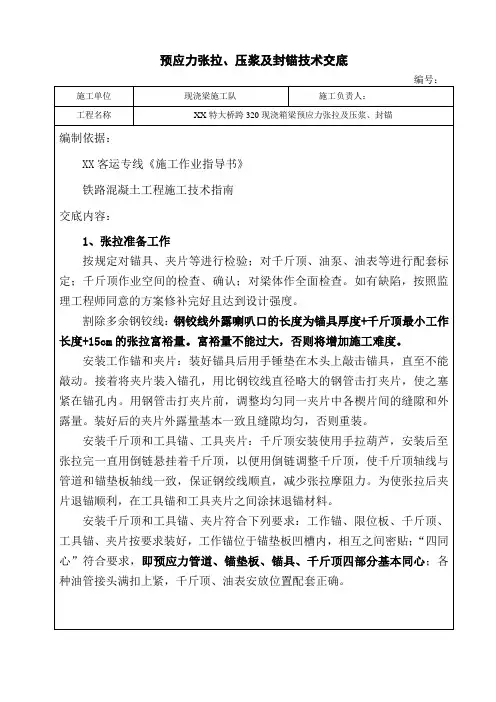

预应力张拉、压浆及封锚技术交底
预应力张拉、压浆及封锚技术交底
5、管道压浆
1）压浆准备
管道真空压浆必须在终张拉完后48小时进行。
切丝前必须检查有无滑丝、断丝、失锚及其它异常情况，确认合格后才允许进行。
断丝采用无齿锯切割，钢绞线端部距锚具3～5cm。
管道压浆过程中以及压浆后48h内，结构混凝土的温度不得低于5摄氏度。
真空压浆前，必须将锚头部位全部缝隙堵塞严密。
堵塞部位是锚圈与锚垫板接触面的缝隙和锚环与夹片间的钢绞线之间的间隙。
压浆前应清除管道内杂物及积水。
施工配合比审批编号：ZX0626060046
2）技术要求：
——水泥采用黄河低碱普通硅酸盐水泥，强度等级P.O42.5级；
——外加剂：山西黄腾灌浆料，掺量12%。
——水胶比采用0.32
——体积收缩率应小于2%，初凝时间应大于3小时，终凝时间应小于24小时。
压浆、封锚技术交底
1.1预应力钢绞线束终张拉完毕，24h后经观察确认无滑丝现象，48h内组织进行管道压浆，在距工作夹片3～4cm处切除多余的钢绞线，切割多余的钢绞线时采用砂轮切割机，如情况特殊不能及时压浆，则立即采取保护措施保证锚固装置及钢绞线不被锈蚀，以防滑丝。
1.2压浆前，必须清洗管道并吹干，清理锚垫板上的灌浆孔，保证锚座底面平整，并进行清洁处理。清除管道内的杂质并对管道进行真空处理，真空度稳定在-0.06～-0.08MPa之间。
技术交底纪要
工程项目：
编号：
记录者：
交底者：
技术负责：
技术部门：
日期：
交底记录
工程名称
简支箱梁预制
分部（分项）工程
预应力工程
交底项目
梁体压浆、封端
图纸名称、图号
通桥（2009）2229-Ⅳ、Ⅴ
交底内容：
预应力管道压浆采用真空辅助压浆工艺，压浆作业由熟知压浆工艺的人员实施，并如实填写管道压浆记录表。、
1.7压浆前对压浆机进行认真检查、标定，且必须配备一套机具作为应急保证。用压浆机向管道内注压清水，充分冲洗，润湿管道，至全部管道冲洗完后，正式拌浆。
1.8压浆人员必须戴防护眼镜，以免灰浆喷出时射伤眼睛。
2、制浆：
2.1孔道压浆剂掺入42.5级低碱普通硅酸盐水泥，水胶比不超过0.33，浆体3h毛细泌水率不大于0.1%，24h自由泌水率为0。出机流动度控制在18±4s，30分钟后流动度不大于30s,24h浆体膨胀率为0～3%，初凝时间不小于4h，终凝时间不大于24h，压浆时浆体温度不超过35℃，28d抗压强度不小于50MPa。
1.3对锚具与锚垫板之间的交接缝、锚具外露钢绞线做防水、防锈处理，用防水涂料均匀涂刷在锚具上及锚具与锚垫板之间的交接缝处，待防水涂料不再粘手时，用特制防护罩封锚，防止管道压浆时“冒浆”保证灌浆通道通畅。
封锚技术交底
技术交底记录封锚前应对封锚压浆人员进行专业培训与技术讲解，合格后方可上岗。
交底情况如下：箱梁封锚端必须在孔道压浆结束后，经检验合格后，才允许进行施工。
为提高结构的耐久性，梁体封锚采用锚穴的方式，以减小封锚混凝土体积。
封锚前应对锚穴进行整体凿毛处理，凿毛深度在2-3cm。
凿毛程度以不见原光面混凝土为标准。
清除锚垫板表面的灰浆，孔道口堵塞缝隙的纸及双面胶等杂物。
并且利用锚垫板安装连接一端带钩一端带有螺纹的短钢筋安装于锚板螺栓孔，与锚穴内钢筋网绑扎在一起。
并且保证封端混凝土与梁体连为一体。
封锚后进行防水处理。
1、绑扎封锚钢筋之前，先将锚垫板表面粘浆和锚环上的封锚砂浆铲除干净，凿毛、清理工作之后，在锚具的四周及钢绞线端部涂以聚氨酯防水涂料进行防水处理。
2、齿块处封锚时采用两层网片，网片用Φ10圆钢绑扎焊接而成，每层网片间圆钢间距为10cm。
齿块网片竖向放置在齿块端部。
第一层网片距离锚垫板10cm,第二层网片距离第一层网片5cm，整个封锚部分距离锚垫板端部20cm。
绑扎完毕后支模封锚。
齿块处钢筋网片尺寸及用量：一至三联：齿块一、三网片高度500mm，宽1000mm。
每个齿块共计Φ10钢筋量12.3kg。
齿块二、四网片高度500mm，宽700mm。
每个齿块共计Φ10钢筋量8.6kg。
齿块五、六网片高度500mm,宽600mm。
每个齿块共计Φ10钢筋量7.4kg。
四至八联：齿块七、九网片高度500mm，宽1000mm。
每个齿块共计Φ10钢筋量12.3kg。
齿块十一、十二网片高度500mm，宽600mm。
每个齿块共计Φ10钢筋量7.4kg。
齿块八、十一网片高度500mm，宽800mm。
每个齿块共计Φ10钢筋量9.9kg。
九至十三、十五至十八、二十一联：A型齿块高度500mm，宽1000mm。
每个齿块共计Φ10钢筋量12.3kg。
B型齿块高度500mm，宽1200mm。
每个齿块共计Φ10钢筋量15.4kg。
C型齿块高度500mm，宽1100mm。
