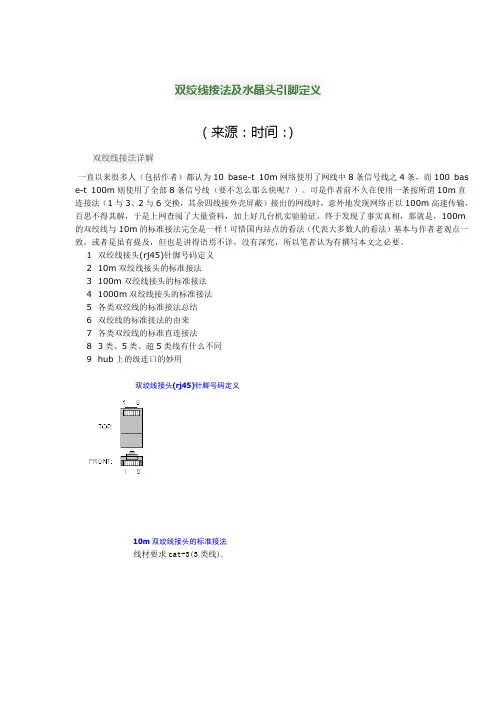

双绞线接法及水晶头引脚定义
双绞线接法及水晶头引脚定义（来源：时间：）双绞线接法详解一直以来很多人（包括作者）都认为10 base-t 10m网络使用了网线中8条信号线之4条，而100 bas e-t 100m则使用了全部8条信号线（要不怎么那么快呢？）。
可是作者前不久在使用一条按所谓10m直连接法（1与3、2与6交换，其余四线接外壳屏蔽）接出的网线时，意外地发现网络正以100m高速传输，百思不得其解，于是上网查阅了大量资料，加上好几台机实验验证，终于发现了事实真相，那就是，100m 的双绞线与10m的标准接法完全是一样！可惜国内站点的看法（代表大多数人的看法）基本与作者老观点一致，或者是虽有提及，但也是讲得语焉不详，没有深究，所以笔者认为有撰写本文之必要。
1 双绞线接头(rj45)针脚号码定义2 10m双绞线接头的标准接法3 100m双绞线接头的标准接法4 1000m双绞线接头的标准接法5 各类双绞线的标准接法总结6 双绞线的标准接法的由来7 各类双绞线的标准直连接法8 3类、5类、超5类线有什么不同9 hub上的级连口的妙用双绞线接头(rj45)针脚号码定义10m双绞线接头的标准接法线材要求cat-3(3类线).100m双绞线接头的标准接法线材要求cat-5(5类线)，接头接法与10m完全兼容。
1000m双绞线接头的标准接法线材要求cat-5e(5类增强线，俗称超五类)，接头接法与10m/100m完全兼容。
1000 base-t双向地使用了rj45接头中全部信号线。
线材用5类线虽然也能工作，但是推荐使用5类增强线。
各类双绞线的标准接法总结综合上述10m、100m、1000m各种标准，可以发现尽管各标准对线对功能定义稍有不同，但是最终接头的接法都是同一的，如下图所示：双绞线的标准接法的由来如图所示，双绞线的标准接法不是随便硬性规定出来的，而是为了尽量保持线缆接头之布局的对称性而作出，这样一来除了就可以使接头内线缆互相的干扰相互抵消而降到最低，同时也使外界干扰的差分信号值尽量能相等以便抗干扰电路作相减运算来消除之。
图解光纤收发器的正确连接方式
图解光纤收发器的正确连接方式
光纤收发器是一种将短距离的电信号和长距离的光信号进行互换的传输媒介转换单元，在很多地方被爱称为“光电转换器”。
光纤收发器一般用在以太网电缆无法进行覆盖，必须使用光纤收发器来延长传输距离的实际网络环境中而且定位一般在宽带城域网的接入层。
1、环网骨干网
环网骨干网是利用spanningtree的特性构建而成的城域范围内的骨干，这种结构可以变形为网状结构，适用于城域网上高密度的中心小区，形成容错的核心骨干网络。
环形骨干网对IEEE.1Q和ISL网络的支持，可以兼容绝大多数的主流骨干网络，比如跨交换机的VLAN等功能。
环形骨干网一般用来为金融、政府、教育等行业组建宽带虚拟专网。
2、链形骨干网
链形骨干网利用的是脸型的链接来节省大量的骨干光纤数量，适用于城市边缘和所属郊区地区构造高宽带低价位的骨干网络，这种模式可以用于高速公路、输电线路等环境。
链形骨干网对IEEE802.1Q及ISL网络特性支持，并可兼容绝大多数的骨干网络。
一般应用于金融、政府等领域，链形骨干网可以提供图像、语音、数据等多媒体网络。
通常我们见到的收发器链接方式就是这两种。
推荐高耐特光纤收发器，高耐特13年匠心打造收发器品牌，品质优良，适用范围广，宽温工作，型号齐全，支持定制功能。
欢迎点击链接了解更多。
光纤收发器使用说明
光纤收发器使用说明
哎呀，同学们，你们知道什么是光纤收发器吗？哈哈，估计好多人都不清楚呢！今天就让我这个好奇宝宝来给大家讲讲吧！
光纤收发器啊，就像是我们传递消息的小能手。
它的样子呢，方方正正的，有一些小接口和指示灯。
想象一下，我们在学校里给好朋友传纸条，纸条就是信息。
而光纤收发器呢，就像是那个能把我们的纸条又快又准地送到朋友手里的神奇工具。
我们先说怎么把它安装好吧！这就好比搭积木，得一步一步来。
首先，要找到一个合适的地方放它，要干净、干燥，不能有水，也不能有太多灰尘，不然它会“生病”的。
然后，把光纤线插进去，这可不能插错了，就像我们穿鞋子不能穿反一样。
在使用的时候，要注意看那些指示灯哦。
如果绿灯亮了，那就说明一切正常，它正在努力工作呢，就像我们考试考了满分一样开心。
要是红灯亮了，哎呀，那可能就出问题啦，这时候就得赶紧找找原因。
我有一次就碰到红灯亮了，急得我呀，像热锅上的蚂蚁。
我赶紧去问爸爸，爸爸说可能是线没插好。
我重新插了一下，嘿，绿灯亮了，可把我高兴坏了！
妈妈还跟我说，光纤收发器的作用可大了。
就像我们的眼睛能让我们看到美丽的世界一样，它能让我们的网络变得又快又稳，这样我们就能愉快地看动画片、玩游戏、和远方的亲人视频聊天啦！
你们说，这光纤收发器是不是很神奇？反正我觉得它可厉害啦！
我的观点就是：光纤收发器虽然看起来小小的，但是作用大大的，给我们的生活带来了好多便利！。

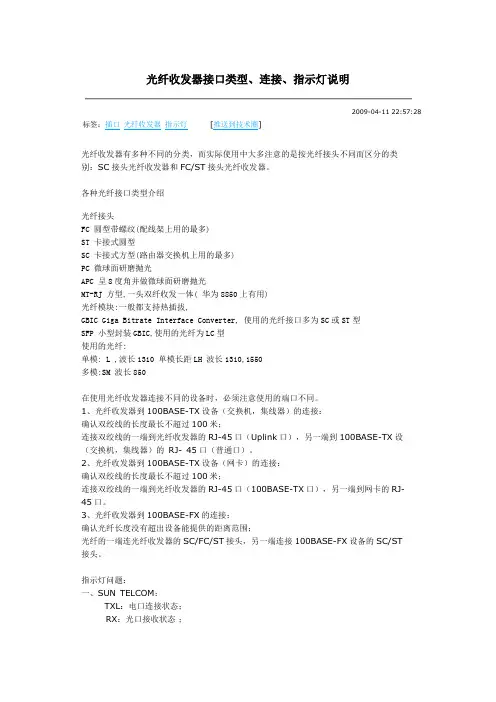

光纤收发器接口类型、连接、指示灯说明
光纤收发器有多种不同的分类，而实际使用中大多注意的是按光纤接头不同而区分的类别：SC接头光纤收发器和FC/ST接头光纤收发器。
各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850在使用光纤收发器连接不同的设备时，必须注意使用的端口不同。
1、光纤收发器到100BASE-TX设备（交换机，集线器）的连接：确认双绞线的长度最长不超过100米；连接双绞线的一端到光纤收发器的RJ-45口（Uplink口），另一端到100BASE-TX设（交换机，集线器）的RJ- 45口（普通口）。
2、光纤收发器到100BASE-TX设备（网卡）的连接：确认双绞线的长度最长不超过100米；连接双绞线的一端到光纤收发器的RJ-45口（100BASE-TX口），另一端到网卡的RJ-45口。
3、光纤收发器到100BASE-FX的连接：确认光纤长度没有超出设备能提供的距离范围；光纤的一端连光纤收发器的SC/FC/ST接头，另一端连接100BASE-FX设备的SC/ST 接头。
指示灯问题：一、SUN TELCOM：TXL：电口连接状态；RX：光口接收状态；SPD：电口工作速度；FXL：光口连接状态；FDX：电口双工状态；PWR：电源指示邓二、NETLINK：PWR：灯亮表示DC5V电源工作正常；FX 100：Lit for fiber 100Mbps operation灯亮表示光纤传输速率为100Mbps；FX Link/Act：Lit when fiber connection is good ;Blinks when fiber dat a is present;灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输；FDX：Lin when full-duplex mode is enabled.Blinks when collision is p resent;灯亮表示光纤以全双工方式传输数据；TX 100：灯亮表示双绞线传输速率为100Mbps ，灯不亮表示双绞线传输速率为10Mbps；TX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输。
光纤连接示意图
光纤连接示意图一、双纤SC光接口，必须采用SC的光跳线连接，左边光纤收发器光口的上面接口连接右边光纤收发器的下面光接口（一台光纤收发器的TX应于另一台的RX连接），两台之间的连接是交叉的。
二、光纤收发器可以用于运营商和终端客户的光纤宽带，做为光猫使用。
三、光纤收发器可以用于以太局域网中，五类双绞线传输距离超过100米就无法稳定传输，光纤收发器可以无中继传输120公里，在局域网中可做为延长传输距离的设备来使用，可直接接入电脑的网卡、交换机、路由器使用（注：自适应的光纤收发器可以兼容本速率以下的设备，比如：的光纤收发器，可以直接接入100M的交换机，也可以接入10M的交换机，纯速率的光纤收发器只能使用在同速率的设备上，不然接入后是不通的NET-LINK HTB-1100S是自适应快速以太网光纤收发器。
它可以实现双绞线和光纤两种不同传输介质的转换，中继和100Base-FX两个不同网段，能满足远距离、高速、高带宽的快速以太网工作组用户的需要。
产品技术参数：符合和100Base-FX以太网标准提供一个SC型的单模光纤端口和一个RJ45端口RJ45端口支持端口自动翻转（Auto MDI/MDIX）功能RJ45端口速率、全/xx模式自适应双绞线最大传输距离100米，单模光纤最大传输距离千米(视不同型号而定)外置电源兼容IEEE 802.3u 10Base-TX、100Base-TX和100Base-FX以太网标准连接接口：一个SC型的光纤连接器和一个RJ45连接器双绞线端口支持速率和全/半双工模式自动适应支持Auto MDI/MDIX，无需进行电缆选择光纤端口可以进行全/xx模式选择连接线缆类型：RJ45连接器：5类双绞线SC光纤连接器：，多模光纤，1300nm多模光纤双绞线最大传输距离100米，单模光纤最大传输距离千米(视不同型号而定) 提供电源、光纤和UTP端口状态指示灯提供外置交流电源（5V/1A外置电源）工作环境：工作温度：0℃~40℃存储温度：-40℃~70℃湿度：5%~95%无凝结。
M.2CAN FD M.2接口CAN(FD)卡说明书
M.2CANFD 用户手册工业级M.2接口CAN(FD)卡UM01010101 1.2 Date:2021/8/30©2021 Guangzhou ZHIYUAN Electronics Co., Ltd.修订历史目录1. 功能简介 (2)1.1 产品概述 (2)1.2 功能特性 (3)1.3 产品规格 (3)1.3.1 电气参数 (3)1.3.2 规格参数 (4)1.3.3 工作温度 (4)1.4 典型应用 (4)2. 设备硬件接口说明 (5)2.1 CAN 通讯接口 (5)2.2 DB-9连接器定义 (5)2.3 终端电阻 (5)2.4 CAN第二功能引脚切换 (6)2.5 M.2金手指定义 (7)2.6 信号指示灯 (7)2.7 板卡安装 (8)2.7.1 注意事项 (8)2.7.2 产品尺寸 (10)2.8 系统连接 (10)3. 驱动程序安装 (12)3.1 Windows系统下安装驱动程序 (12)4. 装箱清单 (14)5. 快速使用指南 (15)5.1 ZCANPRO软件简介 (15)5.2 M.2CANFD在ZCANPRO上使用指南 (15)6. 免责声明 (16)1. 功能简介1.1 产品概述CAN FD(CAN Flexible Data-rate)是CAN总线的最新升级，具备最长64字节数据，灵活的数据域波特率最高可达5Mbps。
M.2CANFD CAN(FD)接口卡是广州致远电子开发的一款兼容PCI Express r1.0a规范的M.2 NGFF转双通道CAN(FD)通讯接口卡。
M.2CANFD接口卡提供M.2 B+M Key接口，能使带有M.2 B-key或者M-Key插槽的计算机方便地连接到CAN/CAN(FD)总线网络中，实时监控多个总线网络，体积小巧，可方便嵌入单板机(SBC)，便携式工控主机，工业笔记本中，安装方便，使用简单。
注：安装前请确认主机提供的M.2 B-key或M-Key插槽支持PCIe。
IMC101B工业级光纤收发器引脚定义与接线指引
目录第一章.IMC101B接线 (1)1.1电口引脚定义 (1)1.2电口接线 (1)1.3光口引脚定义 (2)1.4光口接线 (2)第一章.IMC101B接线电口：支持直通线和交叉线1.1电口引脚定义以太网接口：（10/100M）注：“TX±”为发送数据±，“RX±”为接收数据±，“—”为未用。
1.2电口接线直通线（MDI）：注100M一端（T568B）：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕另一端（T568B）：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕交叉线（MDI-X）：注：100M采用了1-3,2-6交换的方式，也就是一头使用T568A制作，另外一头使用T568B制作一端（T568A）：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕另一端（T568B）：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕引脚号MDI信号MDI-X信号1TX+RX+2TX-RX-3RX+TX+6RX-TX-4、5、7、8——181.3光口引脚定义光口RX光接收端TX光发送端1.4光口接线100BaseFX光口100Base-FX全双工的单模或多模光纤接口，可选SC、ST、FC形式。
光纤接口需成对使用，TX口为光发端，连接另一个远程交换机光接口的光收端RX；RX口为光收端，连接同一个远程交换机同一个光口的光发端TX。
光纤接口支持掉线指示，可以有效提高网络运行的可靠性。
建议：为所用光纤的两端标上标签（如下图所示：A-A、B-B，另也可标：A1-A2、B1-B2），以便使用。
双纤接口连接方式单纤接口连接方式想了解更多产品信息，行业咨询，请关注一下二维码RXTXRXTXRXTX。
华环光纤收发器说明
光纤收发器系列产品说明北京华环电子股份有限公司二零一零年一月目录一、综述 (1)二、产品设计原则 (1)三、产品特点 (3)四、典型应用 (3)五、应用案例 (7)六、产品型号一览表 (10)七、产品描述 (12)7.1H0FL-P.V2接口转换池 (12)7.1.1 业务插卡介绍 (14)光纤收发器插卡（1101） (14)双以太网光纤收发器插卡（1200） (16)千兆光纤收发器（11000） (18)7.1.2 电源插卡（PWR01和PWR02） (20)7.1.3 网管插卡（SV） (21)7.1.4 主要技术指标 (22)7.1.5 设备监控 (23)7.2H0FL-11000 (26)7.2.1 前面板 (26)7.2.2 后面板 (27)7.2.3 底板拨子 (27)7.2.4 主要技术指标 (28)7.3H0FL-1200 (29)7.4H0FL-1101 (31)7.5H9MO-LMXE多业务光传输平台 (34)一、综述随着信息化建设的突飞猛进，人们对于数据、语音、图像等多媒体通信的需求日益旺盛，以太网宽带接入方式因此被提到了越来越重要的位置。
但是传统的5类线电缆只能将以太网电信号传输100米，在传输距离和覆盖范围方面已不能适应实际网络环境的需要。
与此同时，光纤通信以其信息容量大、保密性好、重量轻、体积小、无中继、传输距离长等优点在广域网等大型网络中得到了广泛的应用。
在一些规模较大的企业，网络建设时直接使用光纤为传输介质建立骨干网，而内部局域网的传输介质一般为铜线，如何实现局域网同光纤主干网相连呢？这就需要在不同端口、不同线形、不同光纤间进行转换并保证链接质量。
光纤收发器的出现，将双绞线电信号和光信号进行相互转换，确保了数据包在两个网络间顺畅传输。
同时它将网络的传输距离极限从铜线的100米扩展到100多公里（单模光纤）。
光纤收发器是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器。
光纤收发器技术说明
光纤收发器在数据传输上打破了以太网电缆的百米局限性， 依靠高性能的交换芯片和大容量的缓存，在真正实现无阻塞 传输交换性能的同时，还提供了平衡流量、隔离冲突和检测 差错等功能，保证数据传输时的高安全性和稳定性。因此在 很长一段时间内光纤收发器产品仍将是实际网络组建中不可 缺少的一部分，今后的光纤收发器会朝着高智能、高稳定性、 可网管、低成本的方向继续发展。
3．串行接口 接口速率：19200bps 接口标准：RS-232
4．SC/ST接口 ST接口：10Base-F SC接口：100Base-FX
5．USB接口 USB1.1：12Mbps USB2.0：480Mbps
局域网（LAN）的结构主要有三种类型：以太网 （Ethernet）、令牌环（Token Ring）、令牌总线 （Token Bus）以及作为这三种网的骨干网光纤分布数据接 口（FDDI）。它们所遵循的都是IEEE（美国电子电气工程 师协会）制定的以802开头的标准,目前共有11个与局域网 有关的标准,它们分别是：
按结构来分，可以分为桌面式（独立式）光纤收发器和机架 式光纤收发器。
桌面式光纤收发器适合于单个用户使用，如满足楼道中 单台交换机的上联。机架式光纤收发器适用于多用户的汇聚， 如小区的中心机房必须满足小区内所有交换机的上联，使用 机架便于实现对所有模块型光纤收发器的统一管理和统一供 电。
按光纤来分，可以分为多模光纤收发器和单模光纤收发器。 由于使用的光纤不同，收发器所能传输的距离也不一样，
按光纤数量来分，可以分为单纤光纤收发器和双纤光纤收发 器。
顾名思义，单纤设备可以节省一半的光纤，即在一根光 纤上实现数据的接收和发送，在光纤资源紧张的地方十分适 用。这类产品采用了波分复用的技术，使用的波长多为 1310nm和1550nm。但由于单纤收发器产品没有统一国际 标准，因此不同厂商产品在互联互通时可能会存在不兼容的 情况。另外由于使用了波分复用，单纤收发器产品普遍存在 信号衰耗大的特点。目前市面上的光纤收发器多为双纤产品， 此类产品较为成熟和稳定。
WiFi收发器的电源和接地设计
WiFi收发器的电源和接地设计射频(RF)电路的电路板布局应在理解电路板结构、电源布线和接地基本原则的基础上进行。
本文探讨了相关的基本原则，并提供了一些实用的、经过验证的电源布线、电源旁路和接地技术，可有效提高RF设计的性能指标。
考虑到实际设计中PLL杂散信号对于电源耦合、接地和滤波器元件的位置非常敏感，本文着重讨论了有关PLL杂散信号抑制的方法。
为便于说明问题，本文以MAX2827 802.11a/g收发器的PCB布局作为参考设计。
一：电源布线和电源旁路的基本原则设计RF电路时，电源电路的设计和电路板布局常常被留到高频信号通路的设计完成之后。
对于没有经过深思熟虑的设计，电路周围的电源电压很容易产生错误的输出和噪声，从而对RF电路的系统性能产生负面影响。
合理分配PCB的板层、采用星形拓扑的V CC引线，并在V CC引脚加上适当的去耦电容，将有助于改善系统的性能，获得最佳指标。
合理的PCB层分配便于简化后续的布线处理，对于一个四层PCB (WLAN中常用的电路板)，在大多数应用中用电路板的顶层放置元器件和RF引线，第二层作为系统地，电源部分放置在第三层，任何信号线都可以分布在第四层。
第二层采用不受干扰的地平面布局对于建立阻抗受控的RF信号通路非常必要，还便于获得尽可能短的地环路，为第一层和第三层提供高度的电气隔离，使得两层之间的耦合最小。
当然，也可以采用其它板层定义的方式(特别是在电路板具有不同的层数时)，但上述结构是经过验证的一个成功范例。
大面积的电源层能够使V CC布线变得轻松，但是，这种结构常常是导致系统性能恶化的导火索，在一个较大平面上把所有电源引线接在一起将无法避免引脚之间的噪声传输。
反之，如果使用星形拓扑则会减轻不同电源引脚之间的耦合。
图1给出了星形连接的V CC布线方案，该图取自MAX2826 IEEE 802.11a/g收发器的评估板。
图中建立了一个主V CC 节点，从该点引出不同分支的电源线，为RF IC的电源引脚供电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
第一章.IMC102-F接线 (1)
1.1电口引脚定义 (1)
1.2电口接线 (1)
1.3光口引脚定义 (2)
1.4光口接线 (2)
第一章.IMC102-F接线
电口：支持直通线和交叉线
1.1电口引脚定义
以太网接口：（10/100M）
注：“TX±”为发送数据±，“RX±”为接收数据±，“—”为未用。
1.2电口接线
直通线（MDI）：注100M
一端（T568B）：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕
另一端（T568B）：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕
交叉线（MDI-X）：注：100M
采用了1-3,2-6交换的方式，也就是一头使用T568A制作，另外一头使用T568B制作
一端（T568A）：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕
另一端（T568B）：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕
引脚号MDI信号MDI-X信号
1TX+RX+
2TX-RX-
3RX+TX+
6RX-TX-
4、5、7、8——
18
1.3光口引脚定义
光口RX光接收端TX光发送端
1.4光口接线
100BaseFX光口
100Base-FX全双工的单模或多模光纤接口，可选SC、ST、FC形式。
光纤接口需成对使用，TX口为光发端，连接另一个远程交换机光接口的光收端RX；RX口为光收端，连接同一个远程交换机同一个光口的光发端TX。
光纤接口支持掉线指示，可以有效提高网络运行的可靠性。
建议：为所用光纤的两端标上标签（如下图所示：A-A、B-B，另也可标：A1-A2、B1-B2），以便使用。
双纤接口连接方式
单纤接口连接方式
想了解更多产品信息，行业咨询，请关注一下二维码RX
TX
RX
TX
RX
TX。
