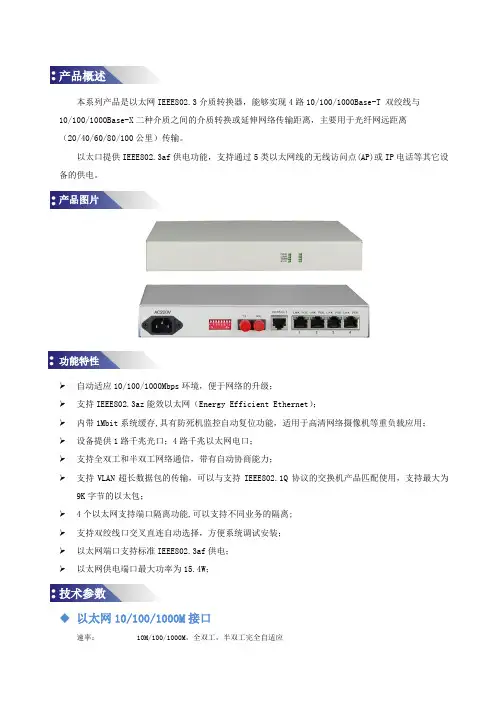

千兆1光4电 POE光纤收发器连接图及厂家说明书
本系列产品是以太网IEEE802.3介质转换器，能够实现4路10/100/1000Base-T 双绞线与10/100/1000Base-X二种介质之间的介质转换或延伸网络传输距离，主要用于光纤网远距离（20/40/60/80/100公里）传输。
以太口提供IEEE802.3af供电功能，支持通过5类以太网线的无线访问点(AP)或IP电话等其它设备的供电。
➢自动适应10/100/1000Mbps环境，便于网络的升级；➢支持IEEE802.3az能效以太网（Energy Efficient Ethernet）；➢内带1Mbit系统缓存,具有防死机监控自动复位功能，适用于高清网络摄像机等重负载应用；➢设备提供1路千兆光口；4路千兆以太网电口；➢支持全双工和半双工网络通信，带有自动协商能力；➢支持VLAN超长数据包的传输，可以与支持IEEE802.1Q协议的交换机产品匹配使用，支持最大为9K字节的以太包；➢4个以太网支持端口隔离功能,可以支持不同业务的隔离;➢支持双绞线口交叉直连自动选择，方便系统调试安装；➢以太网端口支持标准IEEE802.3af供电；➢以太网供电端口最大功率为15.4W；◆以太网10/100/1000M接口速率： 10M/100/1000M，全双工，半双工完全自适应协议：符合IEEE 802.3，IEEE 802.1Q(VLAN), IEEE MAC地址表: 可以学习4096个MAC地址物理接口： RJ45座,支持AUTO-MDIX(交叉线直通线自适应)◆以太网光接口工作波长：1310nm、1490nm、1550nm速率： 1000M，全双工或半又工模式协议: 支持IEEE 802.3，IEEE 802.1Q(VLAN)MAC地址表: 可以学习4096个MAC地址物理接口： FC/SC﹡光纤传输的距离受限于光学路径的损耗以及由于连接端子、接头、接插板而造成的附加损耗。
传输距离也可能受到光纤带宽的限制。

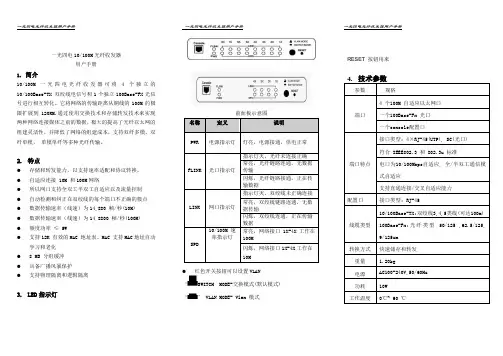

一光四电 中文 说明书 A5
一光四电10/100M光纤收发器用户手册1.简介10/100M 一光四电光纤收发器可将4个独立的10/100Base-TX 双绞线电信号和1个独立100Base-FX光信号进行相互转化。
它将网络的传输距离从铜线的100M的极限扩展到120KM.通过使用交换技术和存储转发技术来实现两种网络连接媒体之前的数据，极大的提高了光纤以太网的组建灵活性，并降低了网络的组建成本，支持双纤多模，双纤单模，单模单纤等多种光纤传输。
2.特点●存储和转发能力，以支持速率适配和协议转换。
●自适应连接 10M 和100M网络●所以网口支持全双工半双工自适应以及流量控制●自动检测和纠正在双绞线的每个端口不正确的极点●数据传输速率（线速）为14,880 帧/秒(10M)●数据传输速率（线速）为14,8800 帧/秒(100M)●额度功率≤ 5W●支持12K 有效的MAC 地址表。
MAC 支持MAC地址自动学习和老化●8 MB 分组缓冲●具备广播风暴保护●支持物理隔离和逻辑隔离3.LED指示灯10/100M 一光四电光纤收发器前面板共有5组指示灯前面板示意图名称定义说明PWR 电源指示灯灯亮，电源接通，供电正常FLINK 光口指示灯指示灯灭，光纤未连接正确常亮，光纤链路连通，无数据传输闪烁，光纤链路接通，正在传输数据LINK 网口指示灯指示灯灭，双绞线未正确连接常亮，双绞线链路连通，无数据传输闪烁，双绞线连通，正在传输数据SPD10/100M 速率指示灯常亮，网络接口1X-4X工作在100M闪烁，网络接口1X-4X工作在10M●红色开关按钮可以设置VLAN‘SWITCH MODE-交换模式(默认模式)‘’ VLAN MODE- Vlan 模式RESET 按钮用来4.技术参数参数规格端口4 个100M 自适应以太网口一个100Base-Fx 光口一个console配置口端口特点接口类型: 4×RJ-45(UTP), SC(光口)符合 IEEE802.3 和 802.3u 标准电口为10/100Mbps自适应, 全/半双工通信模式自适应支持直通连接/交叉自适应能力配置口接口类型: RJ-45线缆类型10/100Base-TX:双绞线3,4,5类线(可达100m)100Base-Fx:光纤类型50/125 ,62.5/125,9/125um转换方式快速储存和转发重量 1.20kg电源AC100-240V,50/60Hz功耗10W工作温度0℃~ 60 ℃储存温度-40℃~ 70 ℃工作湿度20%-85% 无凝结储存湿度10%-90% 无凝结5.安装请按照下面的步骤安装收发器a)选择五类线和本设备连接，（直通式或者交叉式）RJ45 端口的引脚定义：Pin1:TX+ 数据发送正极Pin2:TX+ 数据发送正极Pin3:TX+ 数据发送正极Pin4:TX+ 数据发送正极Pin5, Pin6 ,Pin7 ,Pin8 闲置未用b)关掉设备电源，按照正确的连接结构进行光纤，收发器，以太网设备的连接c)光纤收发器之间连接是，本分的发（RX）连接对方的(TX), 本方的发（TX）连接对方的（RX）d)首先确定设备的额定电压是220V还是直流-48V，然后连接相应的电源线后，如PWR 量，设备供电正常e)打开以太网的电源开关，打开收发器电源开关，相应的指示灯亮和闪烁，安装完成6.装箱清单开箱之后根据收发器的型号，核对包装清单，如有遗失或损坏，请立即联系当地的经销商1）一光四电光纤收发器一台2）电源线一条3）说明书一本4）产品质量保修卡一光四电10/100M光纤收发器用户手册V1.1。
以太网光纤收发器 以太网光纤收发器机架 说明书
以太网光纤收发器 以太网光纤收发器机架 说明书(使用前先阅本说明书) 简介:感谢您购买千兆光纤收发器！该千兆光纤收发器支持IEEE802.3Z/AB 1000Base-SX/LX协议，支持全双工或半双工工作模式,自适应直通线与交叉线功能。
本手册适用于1000 Base-T 自适应各型号的光纤收发器，请用户购买时按需要参照以下订购指南选购。
光纤收发器订购指南:型号 规格说明NT-2100 1000M，多模500米NT-2100S-10 1000M，单模0-10公里NT-2100S-20 1000M，单模0-20公里NT-2100S-50 1000M，单模0-50公里NT-2100S-80 1000M，单模0-80公里NT-2100F 卡式铝合金外壳1000M,多模500米NT-2100F-10 卡式铝合金外壳1000M,单模0-10公里NT-2100F-20 卡式铝合金外壳1000M，单模0-20公里NT-2100F-50 卡式铝合金外壳1000M，单模0-50公里NT-2100F-80 卡式铝合金外壳1000M，单模0-80公里NT-2100P 卡式1000M，多模500米NT-2100P-10 卡式1000M,单模0-10公里NT-2100P-20 卡式1000M,单模0-20公里NT-2100P-50 卡式1000M,单模0-50公里NT-2100P-80 卡式1000M,单模0-80公里NT-S2100-10 单纤双向1000M，单模0-10公里NT-S2100-20 单纤双向1000M，单模0-20公里NT-S2100-40 单纤双向1000M，单模0-40公里NT-S2100P10 卡式单纤双向1000M,单模0-10公里NT-S2100P20 卡式单纤双向1000M,单模0-20公里NT-S2100P50 卡式单纤双向1000M,单模0-50公里包装清单在安装收发器前，请确认包装内是否有以下物品。
CAT1000PV4.1功能说明书(V4.1Chinese)_
viii
No. 99MCA874G
目录
Mitutoyo Software End User License Agreement ..........................................................................................i
保证 ..................................................................................................................................................................vii
2.1 整体画面结构................................................................................................................................... 2-1 2.2 上下文菜单的结构............................................................................................................................ 2-2
No. 99MCA874G
vii
出口管制合规性
本产品属于日本《外汇交易及外国贸易法的出口贸易管理条令另表第 1 或者外汇交易条令另 表第 16 项》中的总体管制货物和总体管制技术（包含程序）的对象产品。 从日本以外的国家对本产品进行再出口，或者在日本以外的国家进行本产品的再销售或技术 提供（包含程序）时，必须遵守所在国家的法律法规。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本系列产品是以太网IEEE802.3介质转换器，能够实现4路10/100/1000Base-T双绞线与
10/100/1000Base-X二种介质之间的介质转换或延伸网络传输距离，主要用于光纤网远距离
（20/40/60/80/100公里）传输。
以太口提供IEEE802.3af供电功能，支持通过5类以太网线的无线访问点(AP)或IP电话等其它设备的供电。
自动适应10/100/1000Mbps环境，便于网络的升级；
支持IEEE802.3az能效以太网（Energy Efficient Ethernet）；
内带1Mbit系统缓存,具有防死机监控自动复位功能，适用于高清网络摄像机等重负载应用；
设备提供1路千兆光口；4路千兆以太网电口；
支持全双工和半双工网络通信，带有自动协商能力；
支持VLAN超长数据包的传输，可以与支持IEEE802.1Q协议的交换机产品匹配使用，支持最大为9K字节的以太包；
4个以太网支持端口隔离功能,可以支持不同业务的隔离;
支持双绞线口交叉直连自动选择，方便系统调试安装；
以太网端口支持标准IEEE802.3af供电；
以太网供电端口最大功率为15.4W；
◆以太网10/100/1000M接口
速率：10M/100/1000M，全双工，半双工完全自适应
协议：符合IEEE802.3，IEEE802.1Q(VLAN),IEEE MAC地址表:可以学习4096个MAC地址物理接口：RJ45座,支持AUTO-MDIX(交叉线直通线自适应)
◆以太网光接口
工作波长：1310nm、1490nm、1550nm
速率：1000M，全双工或半又工模式
协议:支持IEEE802.3，IEEE802.1Q(VLAN)
MAC地址表:可以学习4096个MAC地址
物理接口：FC/SC
﹡光纤传输的距离受限于光学路径的损耗以及由于连接端子、接头、接插板而造成的附加损耗。
传输距离也可能受到光纤带宽的限制。
◆以太网POE特性
PoE标准：IEEE802.3af（端口输出功率15.4W）
PoE类型：末端跨接法(可选订中间跨接法)
PoE端口特性：端口输出功率15.4W(IEEE802.3af)
PoE传电线芯：1/2+、3/6-线对（可选订4/5+、7/8-线对）
◆电气和机械特性
系统电源：AC180V～260V DC-36V–DC-48V
功耗：≤5W
外观结构:(长×宽×高)210*138*31mm桌面式
◆环境指标
工作温度：-10℃—+70℃或-40℃—+85℃（工业级）
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：＞100,000小时
产品型号FCM-G4-AF
产品功能描述光纤转4*1000M电口交换以太网，光纤收发器带IEEE802.3af PSE功能,内置电源业务端口描述1个SC/FC/LC光纤接口，4个POE供电千兆以太网电接口
电源AC220V或DC-48V（电源可选），支持电源冗余备份
产品尺寸(长×宽×高)210*138*31mm桌面式
重量 1.15Kg/台
