地铁出入口施工方案

地铁出入口施工方案一、引言地铁系统作为城市交通的重要组成部分，为市民提供快速、高效的出行方式。

在地铁建设的过程中，出入口的施工是一个重要的环节，它直接关系到地铁系统的使用效果和乘客的出行安全。

因此，制定科学合理的地铁出入口施工方案至关重要。

二、施工前准备工作1.方案制定：根据地铁线路规划和城市规划，确定出入口位置和数量。

考虑到地质条件、人流量和交通流量等因素，制定出入口施工方案。

2.土地征收和平整：依法进行土地征收工作，并对征地范围进行平整处理，为后续工作创造良好的施工条件。

3.环境评估：对施工区域的环境进行评估，包括大气环境、噪音、振动等因素的影响评估，并采取相应的预防措施。

三、施工方案和技术措施1.拆除和挖掘：根据设计要求，进行出入口位置的土方开挖和拆除工作。

根据土质情况和地下设施情况，选择合适的挖掘方法，确保施工过程中不对周边建筑物和设施造成影响。

2.地下结构施工：根据设计图纸，进行地下结构的施工，包括桩基、箱涵、隧道等。

采用现代施工技术，确保施工质量和施工进度。

3.出入口建设：根据设计要求，建设出入口的地面部分，包括人行道、楼梯、雨棚等。

同时考虑到乘客的安全和舒适，施工中采取相应的安全措施和便利措施。

4.排水系统建设：建设合理的排水系统，确保雨水和地下水的排出，避免因积水而影响地铁系统的运行。

四、安全措施1.施工期间的交通管制：根据实际施工情况，合理安排交通管制措施，保证周边交通的顺畅进行，并确保施工人员和市民的交通安全。

2.施工期间的安全警示标志：设置明显的安全警示标志，提醒市民注意施工区域，避免因不慎闯入施工区域而造成伤害。

3.施工期间的安全巡视：定期进行施工区域的安全巡视，及时发现并处理安全隐患，确保施工人员和周边市民的安全。

五、环境保护措施1.噪音防护：采取合理的噪音防护措施，减少施工活动对周边居民的噪音干扰。

包括选择低噪音的施工机械设备，合理安排施工时间等。

2.露天施工尘土治理：采取有效的尘土治理措施，减少施工活动对周边居民的尘土扬尘影响。

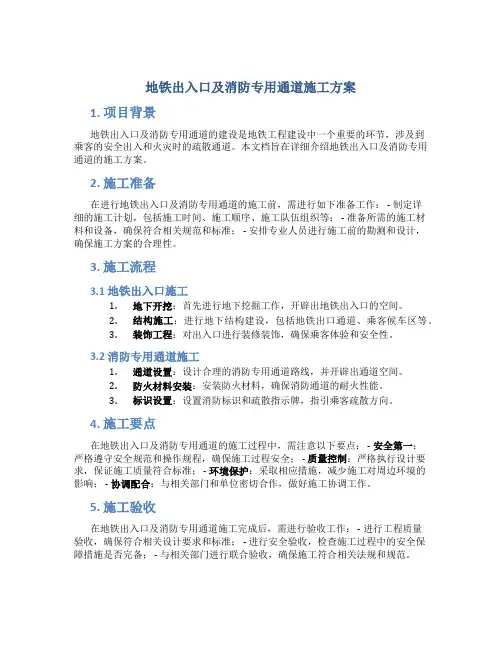

地铁出入口及消防专用通道施工方案

地铁出入口及消防专用通道施工方案1. 项目背景地铁出入口及消防专用通道的建设是地铁工程建设中一个重要的环节，涉及到乘客的安全出入和火灾时的疏散通道。

本文档旨在详细介绍地铁出入口及消防专用通道的施工方案。

2. 施工准备在进行地铁出入口及消防专用通道的施工前，需进行如下准备工作： - 制定详细的施工计划，包括施工时间、施工顺序、施工队伍组织等； - 准备所需的施工材料和设备，确保符合相关规范和标准； - 安排专业人员进行施工前的勘测和设计，确保施工方案的合理性。

3. 施工流程3.1 地铁出入口施工1.地下开挖：首先进行地下挖掘工作，开辟出地铁出入口的空间。

2.结构施工：进行地下结构建设，包括地铁出口通道、乘客候车区等。

3.装饰工程：对出入口进行装修装饰，确保乘客体验和安全性。

3.2 消防专用通道施工1.通道设置：设计合理的消防专用通道路线，并开辟出通道空间。

2.防火材料安装：安装防火材料，确保消防通道的耐火性能。

3.标识设置：设置消防标识和疏散指示牌，指引乘客疏散方向。

4. 施工要点在地铁出入口及消防专用通道的施工过程中，需注意以下要点： - 安全第一：严格遵守安全规范和操作规程，确保施工过程安全； - 质量控制：严格执行设计要求，保证施工质量符合标准； - 环境保护：采取相应措施，减少施工对周边环境的影响； - 协调配合：与相关部门和单位密切合作，做好施工协调工作。

5. 施工验收在地铁出入口及消防专用通道施工完成后，需进行验收工作： - 进行工程质量验收，确保符合相关设计要求和标准； - 进行安全验收，检查施工过程中的安全保障措施是否完备； - 与相关部门进行联合验收，确保施工符合相关法规和规范。

6. 总结与展望地铁出入口及消防专用通道的施工是一个复杂而重要的工程，需要严格执行施工方案，做好安全和质量控制，确保工程顺利完成。

未来，随着地铁建设的不断发展，地铁出入口及消防专用通道的施工工作将继续得到重视和完善。

地铁车站B、D出入口基坑开挖施工方案

地铁车站B、D出入口基坑开挖施工方案I. 引言地铁出入口是地铁站的重要组成部分，其建设对于地铁线路的顺利运行和乘客出行具有重要意义。

为了构建安全、高效的地铁出入口，需要对基坑开挖施工方案进行合理规划和实施。

II. 工程背景地铁车站B、D出入口位于市中心繁华地段，是市民出行的重要交通枢纽。

出入口周边环境复杂，施工难度较大，因此需要制定科学的施工方案，确保工程的顺利进行。

III. 工程目标1.安全：保障施工人员和周边居民的安全；2.高效：确保施工进度和质量；3.环保：减少对周边环境的影响。

IV. 施工方案1. 工程准备阶段在进行基坑开挖工作前，需要进行以下准备工作： - 环境评估：评估周边环境对施工的影响； - 地质勘察：对地下地质情况进行详细勘察； - 安全措施：制定安全生产方案，保障施工人员的安全。

2. 基坑开挖方案基坑开挖是整个施工过程的关键环节，需要注意以下几点： - 采取逐层开挖的方式，确保基坑周边结构的稳定； - 控制开挖深度和速度，避免地基沉降； - 定期进行地下水位监测，防止水灌入基坑。

3. 基坑支护方案为了保障基坑周边建筑物和地下管线的安全，需要采取适当的支护措施： - 使用桩基或者支撑墙进行支护，增强基坑稳定性； - 结合地下水位情况选择适当的支护方式，防止地下水灌入基坑。

4. 施工期间安全管理在施工期间，需要加强安全管理，确保施工人员和周边居民的安全： - 制定施工安全技术措施，保证施工过程中安全生产； - 安排专人进行安全巡查，及时发现和解决安全隐患； - 加强现场施工人员的安全教育，提高他们的安全意识。

V. 结论地铁车站B、D出入口基坑开挖施工是一个复杂的工程，需要科学规划和严密执行。

通过合理的施工方案和严格的管理措施，可以确保工程的顺利进行，并保障周边环境和人员的安全。

地铁出入口施工方案

地铁出入口施工方案1. 引言地铁出入口施工是地铁建设中的一个重要环节，它关系到地铁站点的通行便利性和出入口的安全性。

本文主要介绍地铁出入口施工方案，包括施工准备、施工工艺、安全措施等内容。

2. 施工准备地铁出入口施工前需要进行详细的施工准备工作，包括以下步骤：2.1 施工方案确定根据地铁出入口的设计要求和实际情况，制定出入口的施工方案。

方案需考虑到人流量、土壤条件、地下管线等因素，并与相关部门进行沟通，确保施工方案的合理性和可行性。

2.2 材料和设备准备根据施工方案的要求，准备相应的材料和设备。

包括但不限于混凝土、钢筋、脚手架、挖掘机、起重机等。

同时需要检查设备的安全性和工作状态，确保施工过程的顺利进行。

2.3 施工人员培训和分工对施工人员进行相应的培训，使其了解施工方案和操作规程。

同时根据施工任务的复杂程度和工期的紧迫性，合理分工，确保施工工作的高效进行。

2.4 环境保护措施在施工前需要评估周边环境的影响，并制定相应的环境保护措施。

包括噪音控制、粉尘防护等，以减少对周边居民和环境的影响。

3. 施工工艺地铁出入口施工的具体工艺流程如下：3.1 土方开挖首先对地下的土方进行开挖，采取挖掘机进行作业。

根据施工方案的要求，控制挖掘的深度和坡度，保证出入口的平稳和安全。

3.2 地基处理在土方开挖完成后，对地基进行处理，包括清理、加固等。

根据地质情况和设计要求，采取相应的处理措施，确保地基的稳定性。

3.3 结构施工在地基处理完成后，进行出入口的结构施工。

主要包括混凝土浇筑、钢筋安装等工作。

需要注意施工过程中的模板支撑和混凝土的浇筑工艺，以保证结构的强度和稳定性。

3.4 安装与布置结构施工完成后，进行门窗、栏杆等设施的安装与布置。

根据设计要求和功能需求，进行相应的安装工作，确保出入口的安全和便利。

4. 安全措施在地铁出入口施工过程中，必须加强安全措施，保障工人和周边环境的安全。

4.1 安全教育和培训在施工前，对施工人员进行安全教育和培训，使其了解施工现场的危险因素和安全操作规程。

地铁出入口施工方案

地铁出入口施工方案1. 引言地铁出入口作为地铁线路与市区的连接点，对于乘客的出行体验起着重要的作用。

因此，出入口的施工方案必须经过精心设计与计划，以确保安全、高效、舒适的通行环境。

本文将详细介绍地铁出入口的施工方案，包括施工流程、具体工艺和主要设备等内容。

2. 施工流程地铁出入口的施工流程主要包括以下几个步骤：2.1 地质勘探在开始施工之前，需要进行地质勘探，以了解地下的地质情况。

通过地质勘探可以确定地质构造、地层分布和地下水位等信息，为后续的施工提供可靠的基础数据。

2.2 地基处理根据地质勘探结果，确定地下的地基情况，对于承载力不足的地基，需要进行地基处理以提高承载能力。

常见的地基处理方法包括加固地基、挖掘地基等。

2.3 结构施工地铁出入口的结构施工主要包括基坑开挖、支护结构施工和地下连廊施工等。

基坑开挖需要根据设计要求进行，同时加固基坑的支护结构以确保安全。

地下连廊施工包括墙体、天花板和地板的施工。

2.4 通风与环境保护地铁出入口需要考虑通风与环境保护问题。

在施工过程中，需要安装通风设备，以保证出入口的空气流通和乘客的舒适度。

同时，为了减少施工对环境的影响，需要进行噪音和粉尘的控制。

2.5 装饰与设备安装地铁出入口的装饰与设备安装是施工的最后一个阶段。

这包括出入口的墙面、地面和天花板的装修，以及安装洗手间、取票设备、安保设备等。

3. 具体工艺地铁出入口的具体工艺主要包括地下连廊、通风设备和装饰装修等。

3.1 地下连廊地下连廊的施工工艺包括墙体、天花板和地板的施工。

墙体施工一般采用混凝土浇筑，然后进行抹灰和刷漆等处理。

天花板一般采用石膏板或铝板进行装饰。

地板一般选择耐磨、防滑的材料，例如瓷砖或塑胶地板。

3.2 通风设备出入口的通风设备一般包括通风管道和排气扇等。

通风管道一般埋设在地下连廊内，通过合理的布局和通风扇的设置，保证室内空气质量的良好，并排除有害气体和烟雾。

3.3 装饰装修出入口的装饰装修工艺包括墙面涂料、地面铺装和天花板装饰等。

地铁站出入口工程施工方案(通行路线与安全设计)精选两篇

《地铁站出入口工程施工方案（通行路线与安全设计）》一、项目背景随着城市的快速发展，轨道交通在城市交通中的重要性日益凸显。

本次地铁站出入口工程旨在为乘客提供更加便捷、安全的通行方式，提高地铁站的服务水平。

该工程位于城市繁华地段，周边交通繁忙，人流量大，施工难度较大。

因此，制定科学合理的施工方案，确保施工质量和安全，是本次工程的关键。

二、施工步骤1. 施工准备（1）技术准备- 熟悉施工图纸，进行图纸会审，编制施工方案和技术交底。

- 对施工人员进行技术培训，使其掌握施工工艺和质量标准。

（2）现场准备- 清理施工现场，拆除障碍物，平整场地。

- 搭建临时设施，如临时工棚、仓库等。

- 做好施工测量放线工作，确定出入口的位置和尺寸。

2. 基础施工（1）土方开挖- 采用机械开挖和人工清理相结合的方式，开挖至设计标高。

- 及时做好边坡支护，防止土方坍塌。

（2）基础垫层施工- 浇筑 C15 混凝土垫层，厚度为 100mm。

- 垫层表面平整，标高准确。

（3）基础钢筋混凝土施工- 绑扎基础钢筋，钢筋规格、间距符合设计要求。

- 安装模板，模板牢固、平整，尺寸准确。

- 浇筑 C30 混凝土，采用商品混凝土，泵送浇筑。

- 混凝土浇筑过程中，要加强振捣，确保混凝土密实。

3. 主体结构施工（1）钢筋混凝土框架结构施工- 绑扎框架柱、梁、板钢筋，钢筋规格、间距符合设计要求。

- 安装模板，模板采用钢模板或木模板，模板牢固、平整，尺寸准确。

- 浇筑 C30 混凝土，采用商品混凝土，泵送浇筑。

- 混凝土浇筑过程中，要加强振捣，确保混凝土密实。

- 按照设计要求设置后浇带，待主体结构施工完成后进行浇筑。

（2）防水施工- 在主体结构表面涂刷防水涂料，防水涂料厚度符合设计要求。

- 铺设防水卷材，防水卷材搭接长度符合规范要求。

- 做好阴阳角、变形缝等部位的防水处理。

4. 装饰装修施工（1）墙面装饰- 墙面抹灰，抹灰厚度为 20mm，表面平整，垂直度符合规范要求。

某地铁车站出入口基坑开挖支护施工方案

某地铁车站出入口基坑开挖支护施工方案一、简述今天我们要探讨的是某地铁车站出入口基坑开挖支护施工方案。

这个方案是我们为确保工程顺利进行，保障工人安全而精心制定的。

大家都知道，地铁建设是城市发展的生命线，每一个细节都关乎着城市的未来和百姓的出行。

这个基坑开挖工程，可不是简单的挖一挖土就完事儿。

我们要考虑到地质情况、周围环境、安全因素等等。

毕竟基坑开挖是个技术活儿，更是个安全活儿。

稍有不慎就可能带来安全隐患，所以这个施工方案就是我们施工队伍的行动指南，得严格按照它来。

1. 项目背景介绍大家都知道，我们现今的城市交通越来越繁忙，地铁作为绿色出行的重要选择之一，在各大城市得到广泛的关注和大力的发展。

这篇施工方案正是关于某地铁车站的新建工作，该地铁车站不仅是城市发展的重要一环，也是未来公共交通建设的重点。

在这个大背景下，让我们开始了解一下我们的项目背景。

我们目前面临的是车站出入口基坑开挖支护的工作，这是一个既重要又复杂的任务，因为基坑开挖是地铁建设的基础工作之一，关系到整个车站的安全和稳定性。

此次工程选址在城市繁忙的交通区域，周围环境复杂，施工难度大。

因此我们需要一个科学合理的施工方案来确保工程的顺利进行。

这个地铁车站的建设，是为了满足城市日益增长的交通需求，提升市民的出行体验。

我们的目标是打造一个安全、高效、便捷的交通环境。

为了实现这个目标，我们精心设计了这份施工方案，力求在确保安全的前提下，提高施工效率和质量。

2. 工程意义及必要性这一重要的地铁车站出入口基坑开挖支护工程，不仅是建设我们城市的重要一环，更是关乎每一个市民日常生活的便捷与安全的重点项目。

想象一下每天有成千上万的市民通过地铁出行，而这个基坑工程正是他们顺利出行的关键节点之一。

它的意义不仅在于完善城市的交通网络，更在于提升市民的出行体验，让我们的生活更加便捷高效。

此外这个工程的实施也是城市发展的必然趋势，随着城市化的不断推进，我们的城市需要更多的交通设施来满足日益增长的人口和出行需求。

深圳地铁车站出入口施工方案

深圳地铁通道施工组织设计(明、暗挖通道)一、通道施工通道出入口斜坡段采用明挖施工，钻机施工钻孔桩围护结构，土方开挖尽量使用挖掘机开挖，剩余部分土方采用人工开挖，卷扬机提升架牵引外运；通道出入口暗挖段采用弧形导坑法施工。

土方运至站厅层后卷扬机提到地面外运；二衬采用简易衬砌台架立模，泵送商品混凝土入模，机械捣固。

1、通道明挖段施工（1）、通道明挖段围护结构施工钻孔桩均采用回旋钻机正循环钻孔，连续成桩的方法施工，钢筋笼在地面加工好，利用钻机吊入孔内，清孔后水下灌筑混凝土成桩。

钻孔桩工艺流程图如下：⑤、钢筋笼的制作和安装：钢筋的制作在就近的场地上进行，采用焊接制作，先用主筋与内加强箍点焊形成笼架，然后安装外箍筋，外箍筋也须与主筋焊牢。

将制作好的钢筋笼用汽吊或钻机吊放入孔内。

⑥、灌注水下混凝土：施工准备：①用铁皮制作一个能容0.8立方米以上的储料槽（漏斗）；②检查钢导管的强度，钢导管必须作水密和涨裂实验；③检查球塞是否能顺利通过钢导管，球塞直径比钢导管内径小1~2厘米；④钢导管和套管的提升采用钻机提升。

一切准备工作完成后，组织有关人员进行全面检查，水下混凝土的灌注工作一经开始必须连续不断的进行并不得中断。

开始灌注前的准备工作：①仔细调整下料钢导管的高度，导管底至桩基底面的距离为导管内径加10厘米左右，使球塞能顺利从管底排出。

②悬吊于储料槽（漏斗）颈口处的球塞必须用绳子或铁丝缚牢，开始灌注前在漏斗内装满混凝土，漏斗的最下面与球塞接触的第一盘拌合物应为水泥砂浆，水泥砂浆不可有石子混入，以防石子卡球造成事故。

③商品混凝土的准备量为能灌注整根桩的混凝土量。

灌注混凝土：①开始灌注混凝土时，用快刀将绳子砍断或用钳子将铁丝剪断，同时开动振动器。

当储料槽（漏斗）内混凝土开始下降时，立即向储料槽（漏斗）源源不断地输送混凝土。

当球塞顺利地通过导管并确认已排出导管时，可将导管下降20厘米，使导管下混凝土尽快扩散和升高，可靠的埋住导管底。
