焊接烟尘净化器简介
焊接烟尘净化器资料
• • • • • • • • 设备型号 FT-HS2400 FT-HS3200 处理风量m3/h 2400 3200 功率Kw 2.2 3.0 电压V/Hz 380/50 过滤面积㎡ 24 32 过滤效率% 99.90 99.90 噪音db（A） <70 设备重量kg 180
焊接烟尘净化器的注意事项
• 注意事项 • 1）：本系列产品只能用于焊烟的净化。如果湿度过 大，会使粉尘在滤筒壁上板结，进而影响净化器的净化效 率； • 2）：定期清理过滤器上的积尘，保持气流通畅； • 3）：定期清理吸气臂内的积尘，保持气流通畅； • 4）：定期对风机进行维护保养，延长使用寿命； • 5）：随时注意过滤器的损耗情况，及时更换过滤纤 维； • 6）：及时更换各连接用密封件，防止因密封件老化 而影响工作； • 7）：及时清理集尘抽屉里的粉尘，避免因粉尘堆积 过高而影响机器运转。
焊接烟尘净化器，烟雾净化器 的资料
双臂焊烟净化器
双臂焊接烟尘净化器的特点
• • • • • • • • 焊接净化专用万向吸气臂的创新应用使净化器360度任意悬停，利 于捕捉烟尘，方便、简单、高效地达到净化治理烟尘的目的。 吸气臂采用不锈钢骨架及进口软管，耐140℃高温、耐腐蚀耐磨， 保障设备的实用性与寿命。 西门子电机与风机的独创设计使得设备风量大、效果好、效率高。 先进的降噪设计和大面积隔音材料的应用使得设备噪音达到先进的 水平。 多达三层的阻火设计高效的阻断大颗粒熔渣，保障设备的高可靠与 安全性。 德国进口覆膜主过滤器的应用，使得净化器有效净化烟尘（包含 PM2.5），净化效率可达99.9％，保护劳动者的健康，同时该材料 的应用使主过滤器寿命可达最长24个月。 控制器设计先进，安全性高，利于操作和保障设备平稳运行。 聚氨酯万向脚轮起到良好减震作用，并且方便设备任意移动的定位。
焊烟除尘器的作用及操作步骤
焊烟除尘器的作用及操作步骤
焊烟除尘器主要用于焊接、抛光、切割、打磨等工序中产生烟尘和粉尘的净化以及对稀有金属、贵重物料的回收等，除此之外，还可净化大量悬浮在空气中对人体有害的细小金属颗粒。
焊烟除尘器的产生烟尘和粉尘的净化以及对稀有金属、贵重物料的回收等，可净化大量悬浮在空气中对人体有害的细小金属颗粒，拥有非常高的净化功能，滤芯采用自动旋转反吹清灰，使滤芯表面清灰更加彻底、干净，能始终保证除尘器拥有一个恒定的吸风量；
空压机部分为高压胶管连接，底部高压进气，可保障净化器始终处于良好工作状态。
另外利用可360度随意活动的万向吸臂，可从烟气发生处吸除烟气，大大提高了烟尘的收集率。
焊烟除尘操作步骤：
1、将除尘机组推到工作区的合适位置，锁定脚轮。
2、旋转除尘手臂，将除尘罩调节到产尘点。
3、插上电源，开启风机键。
含尘空气从尘源经吸尘罩、风管、进风口进入箱体，因气流突然扩张，流速骤然降低，大粒经粉未在其自重的作用下从含尘空气中分离而沉降至盛灰抽屉中，其余尘粒由于滤芯的筛滤、碰撞、钩挂、静电等作用，被滞留于滤芯外壁，净化后的空气由风机经出口排出。
4、焊接工作结束，关闭风机键，拔掉电源。
打开设备机门，倾倒积灰盒内的灰尘，把积灰盒放回原处并关上机门，完成除尘任务。
焊接烟尘净化器安全操作规程
焊接烟尘净化器安全操作规程1. 前言焊接烟尘净化器是一种用于去除焊接工艺过程中产生的烟雾、粉尘等有害气体的设备，能有效保护焊工的健康和工作环境的安全稳定。
本规程是为了保障设备操作人员的安全和设备的正常使用而编写的操作规程。
2. 设备概述焊接烟尘净化器是一种专用设备，主要由清洁设备、吸风设备、过滤设备、控制设备等组成。
其中，清洁设备主要是指清洗装置；吸风设备主要是指吸风口和风机；过滤设备主要是指过滤器；控制设备主要是指控制面板、电源、开关等。
3. 操作步骤3.1 准备工作在进行设备操作之前，需要对设备本身以及周围环境进行检查。
首先，检查设备是否处于正常工作状态，包括吸风口和风机是否正常运转；其次，检查设备周围是否存在易燃易爆等危险物品，必要时需进行清理。
3.2 正常操作3.2.1 打开设备开关在正常操作前，请务必检查设备是否处于正常工作状态，打开设备开关，此时设备开始正常运转。
3.2.2 设置工作时间在打开设备开关之后，需要设置设备的工作时间。
请按照实际情况，灵活设置工作时间，以保证设备的正常运转。
3.2.3 监控运行状态在设备运行期间，请时刻关注设备的运行状态，包括风机的运转速度和吸风口的状态等。
如发现异常情况，请及时关闭设备，排除故障，并再次确认设备的正常状态后再重新操作。
3.3 结束工作3.3.1 关闭设备开关在完成工作后，请务必关闭设备开关，以停止设备的运行。
3.3.2 维护保养在设备关闭后，需要对设备进行必要的维护和保养。
包括清洗过滤器、检查清洗装置和风机等设备的状态，如发现异常情况，需及时处理。
4. 注意事项4.1 切勿将手或其他物品伸入设备内部。
4.2 操作人员必须具备相关操作技能和知识，如未经培训或不熟悉操作规程，请勿进行设备操作。
4.3 禁止在设备周围堆放易燃易爆等危险物品，以免造成安全事故。
4.4 如发现设备异常情况，请及时关闭设备并进行检修，以保证设备的正常运转。
5. 总结通过以上的介绍和规程，相信大家已经对焊接烟尘净化器的操作有了一定的了解，操作时请严格按照此规程进行操作，以保障操作人员的安全和设备的正常运转。
ws 715-2014焊接烟尘净化器通用技术条件
ws 715-2014焊接烟尘净化器通用技术条件WS 715-2014焊接烟尘净化器通用技术条件一、引言焊接烟尘是一种常见的工业废气，其中含有大量的有害物质，对环境和人体健康造成严重影响。
为了保障工人的健康和环境的安全，焊接烟尘净化器应运而生。
本文将介绍WS 715-2014焊接烟尘净化器的通用技术条件，包括其基本原理、性能要求和测试方法。
二、基本原理焊接烟尘净化器是一种通过物理或化学方法净化焊接烟尘的设备。
其基本原理是通过过滤、吸附、静电除尘等方式，将焊接烟尘中的颗粒物和有害气体去除或转化为无害物质。
三、性能要求1. 净化效率焊接烟尘净化器的净化效率是评估其性能的重要指标。
根据国家标准要求，焊接烟尘净化器的粉尘净化效率应不低于90%，有害气体净化效率应不低于80%。
2. 风量控制焊接烟尘净化器应能根据实际需要调节风量，以保证净化效果和设备的运行稳定。
风量调节范围应在设计风量的正负10%内。
3. 噪音控制焊接烟尘净化器的噪音水平应符合国家标准要求，以不对周围环境和工人的生产和生活造成噪声污染。
4. 能耗要求焊接烟尘净化器的能耗应尽量低，以降低生产成本和对环境的影响。
能耗测试方法可参照国家标准进行。
四、测试方法1. 净化效率测试将焊接烟尘净化器安装在实际生产条件下进行测试，采集净化前后的气体和颗粒物样品，通过化学分析和颗粒物计数法来确定净化效率。
2. 风量控制测试在工作条件下，通过仪器测试和记录焊接烟尘净化器的进风和出风风量，并进行风量调节试验。
3. 噪音测试将测量仪器放置在焊接烟尘净化器的工作区域内，进行噪音测试，记录噪音水平，并与国家标准进行对比。
4. 能耗测试通过仪器记录焊接烟尘净化器的电能消耗，以及其他能源消耗，计算出能耗指标，并与国家标准进行对比。
五、结论WS 715-2014焊接烟尘净化器的通用技术条件规定了焊接烟尘净化器的基本原理、性能要求和测试方法。
该标准对于确保焊接烟尘净化器的性能稳定和净化效果达标具有重要意义，也将促进焊接行业的绿色发展和环境保护。

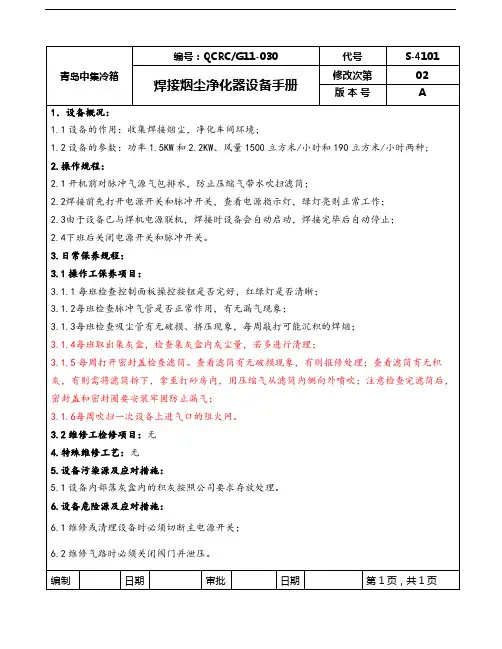

S-4101焊接烟尘净化器
3.1.4每班取出集灰盒，检查集灰盒内灰尘量，若多进行清理；
3.1.5每周打开密封盖检查滤筒。查看滤筒有无破损现象，有则报修处理；查看滤筒有无积灰，有则需将滤筒拆下，拿至打砂房内，用压缩气从滤筒内侧向外喷吹；注意检查完滤筒后，密封盖和密封圈要安装牢固防止漏气；
2.2焊接前先打开电源开关和脉冲开关，查看电源指示灯，绿灯亮则正常工作；
2.3由于设备已与焊机电源联机，焊接时设备会自动启动，焊接完毕后自动停止；
2.4下班后关闭电源开关和脉冲开关。
3.日常保养规程：
3.1操作工保养项目：
3.1.1每班检查控制面板操控按钮是否完好，红绿灯是否清晰；
3.1.2每班检查脉冲气管是否正常作用，有无漏气现象；
3.1.6每周吹扫一次设备上进气口的阻火网。
3.2维修工检修项目：无
4.特殊维修工艺：无
5.设备污染源及应对措施：
5.1设备内部落灰盒内的积灰按照公司要求存放处理。
6.设备危险源及应对措施：
6.1维修或清理设备时必须切断主电源开关；
6.2维修气路时必须关闭阀门并泄压。
集冷箱
编号：QCRC/G11-030
代号
S-4101
修改次第
02
版 本 号
1．设备概况：
1.1设备的作用：收集焊接烟尘，净化车间环境;
1.2设备的参数：功率1.5KW和2.2KW、风量1500立方米/小时和190立方米/小时两种;
2.操作规程：
2.1开机前对脉冲气源气包排水，防止压缩气带水吹扫滤筒；
焊接烟尘净化器通用标准规范
焊接烟尘净化器通用标准规范焊接烟尘净化器是一种用于过滤和清除焊接过程中产生的烟尘和有害物质的设备。
为了确保焊接烟尘净化器的安全性、有效性和可靠性，需要建立通用的标准规范。
以下是针对焊接烟尘净化器的通用标准规范的要点：1. 设计要求：焊接烟尘净化器的设计应符合相关的国家标准和法规要求，确保其在使用过程中能够达到预期的效果。
2. 材料选择：焊接烟尘净化器的主要结构部件应采用耐高温、耐腐蚀、抗磨损的材料，以保证其长期稳定运行。
3. 过滤系统：焊接烟尘净化器的过滤系统应具备较高的过滤效率和处理能力，能够有效过滤焊接过程中产生的烟尘和有害气体，并保证处理后排放符合相关的环保标准。
4. 排放系统：焊接烟尘净化器的排放系统应采用合适的排放方式，确保经过过滤处理的烟尘和气体能够安全、有效地排放到大气中。
5. 控制系统：焊接烟尘净化器的控制系统应具备多种操作模式，能够自动监测和调节设备的运行状态，保证设备正常工作。
6. 安全保护措施：焊接烟尘净化器应设计安全保护装置，如过热保护装置、防爆装置等，以确保设备在异常情况下能够自动停止运行，并保护人员和设备的安全。
7. 维护和保养：焊接烟尘净化器应提供维护和保养说明，包括清洁过滤器、更换滤芯、检查排放系统等，以保证设备的稳定运行和使用寿命。
8. 性能测试标准：焊接烟尘净化器应根据相关的性能测试标准进行检测，包括过滤效率、处理能力、噪声水平等指标的测试，以确保设备的性能指标满足用户要求。
9. 标识与包装：焊接烟尘净化器应具备清晰的标识，标明产品名称、型号、生产日期等重要信息，并采用适合的包装，确保设备在运输和储存过程中不受损坏。
通过建立通用的标准规范，可以确保焊接烟尘净化器的设计、制造和使用过程都能够符合相关的要求，提高设备的质量和可靠性，保护工人的健康和环境的安全。
移动式焊接烟尘净化机说明书
产品说明书ZD-1200移动式静电焊接烟雾净化器上海章凯空气净化技术有限公司一．产品简介本产品采用高压静电工作方式，净化高效，维护方便，净化率可达到95%以上，达到环保验收标准。
净化器使用方便，适用于机械加工厂、汽车总装厂、维修厂等净化焊接作业的烟尘。
吸入的焊接烟气，净化后直接在室内排放即可，有助于保持室内的封闭，在冬季保持室温，便于作业。
单体净化器采用可移动式结构，移动，对使用环境的适应能力更强。
配备高性能的德国洛森外转子风机，吸风量大，工作噪声低，极好的吸收稳定性。
二. 焊接烟雾净化器的作用ZD-1200型焊接烟雾净化机是一款专为工业焊接烟尘和轻质颗粒而设计的净化装置，它轻巧灵活，操作方便，它同时广泛应用于化工、电子、金属加工、烟草、玻璃、制药、食品加工、净化室、医院等行业及其它有粉尘、烟雾污染的场所。
三．除尘机理焊烟废气被风机负压吸入净化机，大颗粒飘尘被均流板和初滤网过滤而沉积下来；进入净化装置的微小级烟雾废气装置内部被过滤。
而带有气味的有机气体被活性炭净化单元吸附掉，最后排出达标气体，从而有效降低PM2.5的烟尘排放量。
四. 应用场所电弧焊、CO2保护焊、MAG保护焊、特种焊、气熔割等对碳钢、不锈钢、铝等金属焊接时产生的烟气处理。
五. 柔性吸臂引风通道采用3米不锈钢柔性吸气臂，可任意弯曲，方便与焊接作业处紧密连接，在保证高效引风的前提下，兼顾灵活。
如有特别需要，也可根据现场情况加工定制。
六. 可移动的净化器主体净化器主体下方装有静音滚轮，能在厂房内自由移动。
亦可根据需要，选择吊装滑轨等安装方式。
七. 电极工作原理它的双区式是指电离段与收集段，每个电离段由一系列钨钢线组成，在一系列接地板中间并通给高压直流电，大气中的微粒在通过电离器的强力静电场时被电离并带有正或负电荷。
每个收集段由很多数量的平行板组成，通以高压直流电（极性与电离器一致，但电压减半）以形成电场，带电微粒被接地板吸引同时也受到带电板的驱赶，正因如此，当气流中含有带电微粒时，可以被高效去除。
焊烟净化器原理是是什么
焊烟净化器原理是是什么
焊烟净化器是一种用于处理焊接工作中产生的烟尘和污染物的设备。
它的工作原理主要包括以下几个步骤：
1. 吸收：焊烟净化器通过内置的吸风装置将焊接现场产生的烟尘吸入设备内部。
2. 过滤：吸入的焊烟通过过滤系统进行处理。
过滤系统通常采用多层过滤网，包括初效过滤网、中效过滤网和高效过滤网。
这些过滤网通过不同的物理拦截机制，如惯性撞击、网孔阻隔和静电作用，将焊烟中的固体颗粒物质进行分离和捕集，使其无法继续传播到环境中。
3. 吸附：部分有害气体和化学污染物可能无法通过过滤系统进行彻底处理，此时焊烟净化器将采用吸附剂来吸附这些污染物。
常用的吸附剂有活性炭和分子筛等，它们通过表面吸附机制将有害气体和化学污染物吸附在其表面，从而达到净化的效果。
4. 再循环或排放：经过过滤和吸附处理后的净化空气可以再循环利用或者排放到室外。
在再循环的过程中，净化器通常还会配备风机和通风管道，将净化后的空气重新输送到焊接作业区域，以提供良好的工作环境。
总的来说，焊烟净化器通过吸收、过滤和吸附等步骤对焊接工作中产生的烟尘和污染物进行处理，以实现空气的净化和环境的改善。
