汽车测试基础复习资料2013(答案)

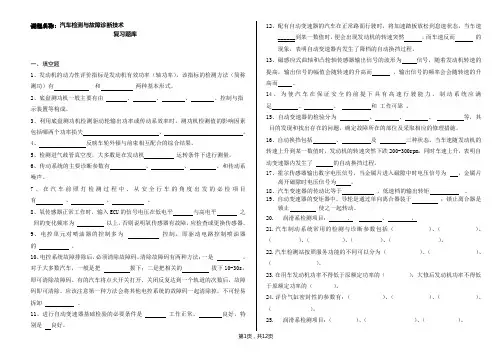

2013汽车检测与故障诊断试卷题库解析
课程名称：汽车检测与故障诊断技术复习题库一、填空题1、发动机的动力性评价指标是发动机有效功率（轴功率），该指标的检测方法（简称测功）有和两种基本形式。
2、底盘测功机一般主要有由、、、、控制与指示装置等构成。
3、利用底盘测功机检测驱动轮输出功率或传动系效率时，测功机检测值的影响因素包括哪两个功率损失、。
4、反映车轮外倾与前束相互配合的综合结果。
5、检测进气歧管真空度，大多数是在发动机运转条件下进行测量。
6、传动系统的主要诊断参数有、、、和传动系噪声。
7、在汽车前照灯检测过程中、从安全行车的角度出发的必检项目有、、。
8、氧传感器正常工作时，输入ECU的信号电压在低电平与高电平之间的变化频率为以上，否则说明氧传感器有故障，应检查或更换传感器。
9、电控单元对喷油器的控制多为控制，即驱动电路控制喷油器的。
10、电控系统故障排除后，必须清除故障码。
清除故障码有两种方法：一是，对于大多数汽车，一般是把拔下；二是把相关的拔下10-30s，即可清除故障码。
有的汽车将点火开关打开、关闭反复达到一个轨道的次数后，故障码即可清除。
应该注意第一种方法会将其他电控系统的故障码一起清除掉，不可轻易拆卸。
11、进行自动变速器基础检验的必要条件是工作正常、良好，特别是良好。
12、配有自动变速器的汽车在正常路面行驶时，将加速踏板放松到怠速状态，当车速______到某一数值时，便会出现发动机的转速突然，而车速反而的现象，表明自动变速器内发生了降档的自动换挡过程。
13、磁感应式曲轴和凸轮轴传感器输出信号的波形为信号，随着发动机转速的提高，输出信号的幅值会随转速的升高而，输出信号的频率会会随转速的升高而。
14、为使汽车在保证安全的前提下具有高速行驶能力，制动系统应满足、、和工作可靠。
15、自动变速器的检验分为、、、等，其目的发现和找出存在的问题，确定故障所在的部位及采取相应的修理措施。
16、自动换挡包括、及三种状态。
当车速随发动机的转速上升到某一数值时，发动机的转速突然下跌200-300rpm，同时车速上升，表明自动变速器内发生了的自动换挡过程。
2013年7月汽车构造试卷及答案
2013年7月汽车构造试卷及答案2013年7月广东省高等教育自学考试汽车构造试卷（课程代码 06893）一、单项选择题（本大题共10小题，每小题1分，共10分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1、在节气门全开而转速保持一定的情况下，获得最大功率的混合气浓度为（）A、0.5～0.85B、0.85～0.95C、0.95～1.05D、1.05～1.152、下列机件中起密封和导热作用的是（）A、活塞B、活塞销C、气环D、油环3、单十字轴式万向节，两转轴角速度相等的条件是：在输入轴和输出轴之间的夹角为（）A、5°B、0°C、10°D、20°4、在驱动桥里面，起增大扭矩作用的部分主要是（）A、驱动桥壳B、主减速器C、差速器5、汽车全车的基体一般是（）A、车厢B、车身C、车架D、悬架6、应用最广泛的车架形式是（）A、综合室车架B、边梁式车架C、中梁式车架D、横梁式车架7、转向盘向任一方向的自由行程一般不超过（）A、0°～5°B、5°～10°C、10°～15°D、15°～20°8、国家现行规定，汽车气压或者液压制动的传动系统必须采用（）A、单回路制动系统B、双回路制动系统C、三回路制动系统D、多回路制动系统9、大多数轿车的车身壳体都采用（）A、非承载式车身B、承载式车身C、二厢式车身D、三箱式车身10、液力变矩器中，固定不动的元件是（）A、泵轮B、涡轮D、飞轮二、多项选择题（本大题共10小题，每小题2分，共20分），在每小题列出的五个备选项中至少有两个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选、少选或未选均无分。
11、柴油机一般有曲柄连杆机构、配气机构和等组成。
（）A、燃料供给系统B、点火系统C、起动系统D、冷却系统E、润滑系统12、发动机的机体组的组成部分主要有（）A、汽缸体B、汽缸盖C、油底壳D、气缸盖衬垫E、飞轮壳13、化油器式发动机的供给系统的组成主要有（）A、燃油供给装置B、空气供给装置C、可燃混合气形成装置D、油底壳E、可燃混合气供给和废气排出装置14、柴油机燃料供给系统的组成包括（）A、喷油泵B、喷油器C、差速器D、减速器E、调速器15、降低HC的关键是如何控制发动机启动后的冷态下的HC的排放量，控制方法主要有（）A、直接催化B、利用电加热催化转化装置C、二次燃烧装置D、废气再循环系统E、采用HC捕捉器16、发动机增压的种类主要有（）A、机械增压B、废气涡轮增压C、气波增压D、电力增压E、电子增压17、汽车传动系统的功能主要包括（）A、实现减速增矩B、实现汽车变速C、实现汽车倒驶D、实现两侧驱动车轮的差速E、必要时中断动力传递18、摩擦式离合器的组成部分主要有（）A、主动部分B、从动部分C、压紧部分D、操纵部分E、导向部分19、汽车悬架系统中采用的弹性元件主要有（）A、钢板弹簧B、螺旋弹簧C、扭杆弹簧D、气体弹簧E、橡胶弹簧20、照明装置及信号装置的作用有（）A、照明道路B、表示车辆宽度C、照明车辆内部D、照明夜间修检E、在倒车、制动等特殊工况下发出信号三、填空题（本大题共10小题，每小题2分，共20分），请在每小题的空格中填上正确答案。
汽车检测复习题答案汇总-精品
汽车检测复习题答案汇总-精品2020-12-12【关键字】情况、道路、方法、条件、动力、实效、质量、增长、运行、传统、地方、亮点、系统、有效、继续、充分、现代、平稳、平衡、良好、快速、配合、保持、统一、发展、提出、发现、规律、特点、位置、支撑、安全、稳定、网络、需要、环境、项目、能力、需求、制度、方式、作用、标准、水平、重要保证、速度、关系、检验、分析、调节、丰富、满足、监督、保证、维护、服务、带动、调整、加快、方向、促进、实现、提高、转变、协调、实施、中心一、名词解释1、汽车技术状况：定量测得的表征某一时刻汽车外观和性能的参数值的总和。
2、汽车检测：确定汽车技术状况或工作能力进行的检查和测量。
3、汽车诊断：在不解体（或仅拆卸个别小件）条件下，确定汽车技术状况或查明故障部位、故障原因进行的检测、分析和判断。
4、汽车诊断标准：对汽车诊断的方法、技术要求和限值的统一规定。
5、汽车综合性能：在用汽车动力性、安全性、燃料经济性、使用可靠性、排气污染物和噪声以及整车装备完整性与状态、防雨密封性等多种技术性能的组合。
6、汽车综合性能检测站：按照规定的程序、方法，通过一系列技术操作行为，对在用汽车综合性能进行检测（验）评价工作并提供检测数据、报告的社会化服务机构。
二、填空题1、汽车检测按检测目的分为安全环保检测和综合性能检测两大类。
2、汽车技术状况的的诊断是由检查、测量、分析、判断等一系列活动完成的，其基本方法主要分为人工经验诊断法和现代仪器设备诊断法。
3、车辆检测诊断技术，是检查、鉴定车辆技术状况和维修质量的重要手段，是促进维修技术发展、实现视情修理的重要保证。
4、诊断参数包括：工作过程参数、伴随过程参数和几何尺寸参数。
5、汽车诊断参数标准可分为国家标准、行业标准、地方标准和企业标准。
6、诊断参数标准一般由初始值、许用值和极限值三部分组成。
7、诊断参数选择的原则包括诊断参数的灵敏性、单值性、稳定性、信息性和经济性。
汽车测试复习资料(标准答案)
汽车测试复习资料(标准答案)————————————————————————————————作者：————————————————————————————————日期：2汽车测试基础复习大纲第1章绪论1.测量与测试含义是否是一样？2.测试系统原理框图第2章信号分析1.信号一般有哪几种分类方法？各分为哪几类？请简要说明。
2.周期信号和非周期信号的频谱图各有什么特点？3.简要说明随机信号的主要特征参数以及它们的数学表达式。
第3章测试装置1.测试系统的基本构成。
2.测量装置有哪些静态特性指标；何谓测试系统的动态特性？3.测试系统的传递函数。
4.测试系统的频响函数定义及其物理意义。
5.简述不失真测量的基本条件。
6.对于二阶装置，设计时为何要取阻尼比ζ=0.6～0.8？第4章常用传感器及其测量电路1.常用传感器的分类,以及每种传感器的基本工作原理、结构、测量电路与使用特点，并举例加以说明。
2.传感器的选用原则。
传感器的灵敏度与精确度越高越好么，为什么？3.哪些传感器可以用作小位移传感器？4.差动式传感器的特点及应用范围。
5.磁电式(光电式)传感器的类型及在汽车测试中的典型应用实例。
6.电感传感器(自感型)的灵敏度与哪些因素有关，要提高灵敏度可采取那些措施？采取这些措施会带来什么后果？7. 电容传感器、电感传感器、电阻应变片传感器的测量电路有何异同？8.电阻丝应变片与半导体应变片在工作原理上有何区别？各有何优缺点？应如何根据具体情况选用？9.何谓霍尔效应？其物理本质是什么？用霍尔元件可测量那些物理量？请举出三个例子说明？10.什么叫电涡流效应？概述电涡流式传感器的基本结构与工作原理。
11. 以变气隙式自感传感器位移为例，分析、比较传感器差动与非差动式的灵敏度。
12.有一批涡轮机叶片，需要检测是否有裂纹，请列举出两种以上方法，并简述所用传感器工作原理。
13.设计利用霍尔元件测量转速的装置，并说明其原理。
第5章信号处理1.什么是调制和解调，调制和解调的作用是什么?2.交流电桥可作为哪些传感器的测量电路?3.常用的调幅（调频）电路有哪些?相应的解调电路是什么?4.低通、高通、带通及带阻滤波器各有什么特点?它们的频率特性函数的关系是什么，画出它们的理想幅频特性图?5.试用一阶RC低通滤波器和RC高通滤波器构成RC带阻滤波器，画出其电路图。

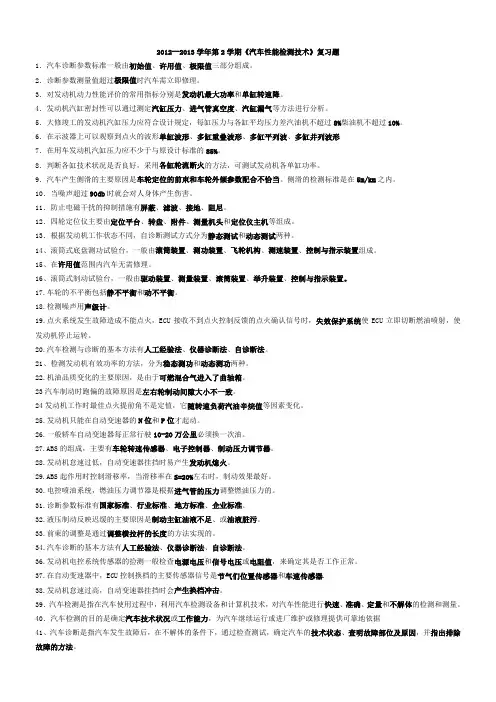

汽车性能检测复习题答案版
2012--2013学年第2学期《汽车性能检测技术》复习题1．汽车诊断参数标准一般由初始值、许用值、极限值三部分组成。
2．诊断参数测量值超过极限值时汽车需立即修理。
3．对发动机动力性能评价的常用指标分别是发动机最大功率和单缸转速降。
4．发动机汽缸密封性可以通过测定汽缸压力、进气管真空度、汽缸漏气等方法进行分析。
5．大修竣工的发动机汽缸压力应符合设计规定，每缸压力与各缸平均压力差汽油机不超过8%柴油机不超过10%。
6．在示波器上可以观察到点火的波形单缸波形、多缸重叠波形、多缸平列波、多缸并列波形7．在用车发动机汽缸压力应不少于与原设计标准的85%。
8．判断各缸技术状况是否良好，采用各缸轮流断火的方法，可测试发动机各单缸功率。
9．汽车产生侧滑的主要原因是车轮定位的前束和车轮外倾参数配合不恰当。
侧滑的检测标准是在5m/km之内。
10．当噪声超过90db时就会对人身体产生伤害。
11．防止电磁干扰的抑制措施有屏蔽、滤波、接地、阻尼。
12．四轮定位仪主要由定位平台、转盘、附件、测量机头和定位仪主机等组成。
13．根据发动机工作状态不同，自诊断测试方式分为静态测试和动态测试两种。
14、滚筒式底盘测功试验台，一般由滚筒装置、测功装置、飞轮机构、测速装置、控制与指示装置组成。
15、在许用值范围内汽车无需修理。
16、滚筒式制动试验台，一般由驱动装置、测量装置、滚筒装置、举升装置、控制与指示装置。
17.车轮的不平衡包括静不平衡和动不平衡。
18.检测噪声用声级计。
19.点火系统发生故障造成不能点火，ECU接收不到点火控制反馈的点火确认信号时，失效保护系统使ECU立即切断燃油喷射，使发动机停止运转。
20.汽车检测与诊断的基本方法有人工经验法、仪器诊断法、自诊断法。
21、检测发动机有效功率的方法，分为稳态测功和动态测功两种。
22.机油品质变化的主要原因，是由于可燃混合气进入了曲轴箱。
23汽车制动时跑偏的故障原因是左右轮制动间隙大小不一致。
汽车检测的基础知识练习题及答案
汽车检测的根底知识练习题一．名词解释。
1、汽车检测：确定汽车技术状况或工作能力而进行的检查和测量。
2、汽车诊断：在不解体〔或仅卸下个别小件〕条件下，确定汽车技术状况或查明故障部位、原因而进行的检测、分析与判断。
3、汽车技术状况：定量测得表征某一时刻汽车外观和性能的参数值的总称。
4、汽车故障：汽车局部或完全丧失工作能力的现象。
5、汽车工作能力：汽车按技术文件规定的使用性能指标，执行规定功能的能力，称为汽车的工作能力，或成为汽车的工作能力状况。
6、诊断参数：供诊断用的，表征汽车、总成及机构技术状况的参数。
7、工作过程参数：是指汽车工作时输出的一些可供测量的物理量、化学量，或指表达汽车或总成功能的参数，如发动机功率、油耗、汽车制动距离等。
8、伴随过程参数：是指伴随工作过程输出的一些可测量。
一般并不直接表达汽车或总成的功能，但却能通过其在汽车工作过程中的变化，间接反映检测对象的技术状况，如震动、发热等。
9、几何尺寸参数：几何尺寸参数能够反映检测对象的具体结构要素是否满足要求，如间隙、自由行程、角度等。
虽提供的信息量有限，但却能表征检测对象的具体状态。
10、诊断周期：汽车诊断的间隔期。
二．填空题。
1、表征汽车技术状况的参数分为两类，一类是结构参数另一类是技术状况参数。
2、汽车检测可分为平安环保检测和综合性能检测。
3、汽车诊断方法分为人工经验检测法和现代仪器设备检测法。
4、诊断参数、诊断参数标准、最正确诊断周期是从事汽车检测诊断工作必须掌握的根底知识。
5、汽车诊断参数包括工作过程参数、伴随过程参数和几何尺寸参数。
6、汽车诊断参数标准可分为国家标准、行业标准、地方标准、企业标准。
7、诊断周期是汽车诊断的间隔期，以行驶里程或使用时间表示。
8、制定最正确诊断周期应考虑的因素有汽车技术状况、汽车使用条件、经济性。
9、诊断参数标准一般由初始值、许用值和极限值三局部组成。
10、检测诊断系统通常是由传感器、变换及测量装置、记录及显示装置、数据处理装置等组成。
一汽大众2013初赛试题答案
「3」在配有DSG的车辆上，选档杆位置信息如何发送到机电控制单元A、选档杆拉索起动多功能开关，并发送信号至机电控制单元上B、选档杆位置信息通过CAN总线发送至机电控制单元上C、在选档杆上的6个开关探测选档杆位置信号，然后通过选档杆上的6根拉索将信号发送至机械电子上D、以上说法均不正确请选择： A B C D E24」如何调整DSO的X轴才能在驱动CAN上获得CAN信息的最佳分辨率A、0.02 ms/DivB、2 ms/DivC、20 ms/DivD、1 ms/Div请选择： A B C D E「34」ESP 进行干预时为何必需建立初压力A、尤其在高温条件下，以便快速获得足够的制动液，有效提高制动力B、驾驶员紧急制动时，制动液可能不够C、以便快速获得足够的制动液，有效提高制动力D、在低温下，由于制动液较粘稠，有效降低制动压力请选择： A B C D E「37」具有直接喷射技术的大众汽车汽油发动机在怠速时燃油高压压力大概多大A、约 10 至 12 barB、它是变化的，大多数情况下约为 50 barC、它是变化的，大多数情况下约为 150 barD、约 500 至 520 bar请选择： A B C D E「40」热压成形钢板的优点是什么A、具有更好的焊接性能，焊接后钢板强度不降低B、热压成形钢板比高强度钢板更易于成形C、热压成形钢板强度高，重量轻D、热压成形钢板韧性好，重量轻请选择： A B C D E36」大众汽油发动机的进气温度传感器有哪些类型或版本A、单独的进气温度传感器B、集成在空气质量计上的进气温度传感器C、集成在进气歧管压力传感器上的进气温度传感器D、以上类型均没有出现在大众汽油发动机上请选择： A B C D E「42」“锁止在P档的选档杆开关” F319有什么作用A、起动许可需要F319的信号B、点火钥匙防拔出锁的控制需要F319的信号C、接线端50的许可需要F319的信号D、记录档位信号的请选择： A B C D E「44」制冷剂环路分为低压（LP）和高压（HP）环路，哪些组件属高压或低压制冷剂环路A、冷凝器B、带干燥剂的储液罐C、压缩机D、膨胀阀或限流器请选择： A B C D E「46」关于诊断仪使用说法正确的是A、连接诊断仪之前要打开点火开关B、连接诊断仪之前必须关闭点火开关C、没有先后顺序D、A、B的说法都不正确请选择： A B C D E「47」目前用于汽车空调系统的制冷剂四氟乙烯的缩写词是 R134a，这种制冷剂在大气蒸汽压力下的沸点是多少A、26°CB、5°CC、22°CD、-26.5°C请选择： A B C D E49」现代汽车中有主动安全系统和被动安全系统，请问汽车“空调”属于哪个系统A、属于主动安全系统B、属于被动安全系统C、即属于主动安全系统也属于被动安全系统D、空调是个独立的系统，不属于以上两种安全系统请选择： A B C D E50」发电机“L”导线通向何处A、全新迈腾通向整车电气系统控制单元B、全新速腾通向发动机控制单元C、GOLFA4通向仪表板D、GOLFA6通向仪表板请选择： A B C D E「24」在配有DSG的车辆上，选档杆位置信息如何发送到机电控制单元A、选档杆拉索起动多功能开关，并发送信号至机电控制单元上B、选档杆位置信息通过CAN总线发送至机电控制单元上C、在选档杆上的6个开关探测选档杆位置信号，然后通过选档杆上的6根拉索将信号发送至机械电子上D、以上说法均不正确7583477龚陈(276186619) 18:59:57B。
2013年检测员试卷答案
2013年检测员试卷答案一、单项选择题(每小题1分，共20分)CCBCA DDACA ADBCB CCCAD二、判断题（每小题1分，共10分)00001 01111三、名词解释（32分，每题4分）1．汽车的加速性能：2．制动效能：3．汽车行驶平顺性：4．制动稳定性：5．汽车的通过性能：6．汽车动力性：7、汽车燃料经济性1．汽车的加速性能是指汽车在各种使用条件下迅速增加行驶速度的能力。
2.是指汽车迅速降低行驶速度直至停车的能力。
3．是指保持汽车在行驶过程中乘员所受的振动和冲击环境在一定舒适度范围内的性能。
4．是指制动时汽车的方向稳定性，表示制动时汽车按给定轨迹行驶的能力。
5.是指汽车能足够高的平均车速通过各种坏路及无路地带的能力。
6．是指汽车在良好路面上直线行驶时由汽车受到的纵向外力决定的、所能达到的平均行驶速度。
7. 是指汽车以最小的燃料消耗完成单位运输工作量的能力。
8、制动距离：在指定的道路条件下，机动车在规定的初速度下急踩制动时，从脚接触制动踏板（或手触动制动手柄）时起至车辆停止车辆驶过的距离。
四、列举题（15分，每题5分）1、请列举评价汽车动力性的通常用指标。
（请至少列举2个）答；最高车速、加速性能、爬坡能力2．请列举评定制动效能的指标。
（请至少列举2个）用制动力、制动减速度、制动距离和制动时间3．请列举制动系常见故障。
（请至少列举3个）有制动失效、制动效能下降、制动跑偏、制动侧滑和制动拖滞五、问答题（12分，每题6分）1．从使用和结构方面要提高燃油经济性应采取哪些措施？答：使用方面应注意保持发动机和底盘良好的技术状况，合理选用行车档位、车速，适当采用滑行技术，合理采用拖挂运输方式；结构方面应合理选用发动机，扩大柴油汽车的比例，大力推广子午线轮胎等。
2．车轮不平衡的危害？答：车轮的不平衡，引起汽车行驶时车轮的上下振动和左右摆动，不仅影响汽车的行驶平顺性，还使驾驶员难以控制汽车行驶的方向，降低另部件的使用寿命，甚至酿成重大交通事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车测试基础复习大纲第1章绪论1.测量与测试含义是否是一样？2.测试系统原理框图第2章信号分析1.信号一般有哪几种分类方法？各分为哪几类？请简要说明。
答：从信号描述上分——确定性信号与非确定性信号；从信号的幅值和能量上——能量信号与功率信号2.周期信号和非周期信号的频谱图各有什么特点？答：周期信号因为各简谐成分的频率比为无理数其频谱具有离散性、谐波性和收敛，非周期性信号具有连续性和密度性，周期性信号物理意义在于周期性信号Xn不连续，而非周期性信号则是连续的3.简要说明随机信号的主要特征参数以及它们的数学表达式。
（1）均值，方差和均方值（2）概率密度函数（3）自相关函数（4）功率谱密度函数第3章测试装置1.测试系统的基本构成。
2.测量装置有哪些静态特性指标；何谓测试系统的动态特性？3.测试系统的传递函数。
4.测试系统的频响函数定义及其物理意义。
5.简述不失真测量的基本条件。
6.对于二阶装置，设计时为何要取阻尼比ζ=0.6～0.8？第4章常用传感器及其测量电路1.常用传感器的分类,以及每种传感器的基本工作原理、结构、测量电路与使用特点，并举例加以说明。
2.传感器的选用原则。
传感器的灵敏度与精确度越高越好么，为什么？3.哪些传感器可以用作小位移传感器？4.差动式传感器的特点及应用范围。
5.磁电式(光电式)传感器的类型及在汽车测试中的典型应用实例。
6.电感传感器(自感型)的灵敏度与哪些因素有关，要提高灵敏度可采取那些措施？采取这些措施会带来什么后果？7. 电容传感器、电感传感器、电阻应变片传感器的测量电路有何异同？8.电阻丝应变片与半导体应变片在工作原理上有何区别？各有何优缺点？应如何根据具体情况选用？9.何谓霍尔效应？其物理本质是什么？用霍尔元件可测量那些物理量？请举出三个例子说明？10.什么叫电涡流效应？概述电涡流式传感器的基本结构与工作原理。
11. 以变气隙式自感传感器位移为例，分析、比较传感器差动与非差动式的灵敏度。
12.有一批涡轮机叶片，需要检测是否有裂纹，请列举出两种以上方法，并简述所用传感器工作原理。
13.设计利用霍尔元件测量转速的装置，并说明其原理。
第5章信号处理1.什么是调制和解调，调制和解调的作用是什么?2.交流电桥可作为哪些传感器的测量电路?3.常用的调幅（调频）电路有哪些?相应的解调电路是什么?4.低通、高通、带通及带阻滤波器各有什么特点?它们的频率特性函数的关系是什么，画出它们的理想幅频特性图?5.试用一阶RC低通滤波器和RC高通滤波器构成RC带阻滤波器，画出其电路图。
6.调幅波是否可以看做是载波与调制信号的叠加，为什么？7．什么是滤波器的品质因数？它与滤波器频率分辨力有何关系？8.调频信号与调幅信号有何相同之处？有何不同之处？第6章测量误差分析1.什么是误差，简要说明误差的来源；相对误差和绝对误差如何定义。
2.简要说明系统误差的分类，如何消除。
3. 间接测量的结果应如何分析误差。
第7章静态、动态测试数据处理1.简述动态测试数据的分类。
2. 回归分析想解决的问题是什么？依据是什么？重要知识点：实验中拉压应力测试系统：拉力传感器、电桥盒、电桥、振荡器、放大器、相敏检波器、滤波器、转换和显示电路、A/D转换、信号分析应变片/R R Kε∆=微应变供桥电压电阻应变片及其相关计算灵敏度及其计算前置放大器，电荷放大器电桥及接法及其灵敏度关系电容传感器、压电传感器半导体应变片、磁电式传感器传感器选用原则复习题集一、判断题1.动态应变仪的标定电桥的输出电压是采用半桥接法工作的。
（×）2.传感器的作用是用来实现由非电量到电量的转换。
（√）3.利用桥式电位差计测量热电偶的热电势时要消耗热电偶的能量。
（×）4.漂移是由测试装置内部的温度变化和元器件性能的不稳定造成的（√）5.传递函数表征了一个系统的传递特性，它与输入量和初始条件有关（×）6.一低通滤波器与一高通滤波器串联即组成带阻滤波器，并联即组成带通滤波器（×）7.对于一阶测试装置，其时间常数越小，输出的响应速度就越快。
（√）8.调频是利用信号电压的幅值控制一个振荡器，振荡器输出的是等幅波，但其振荡频率偏移量和信号电压成正比（√）9.惯性式压电加速度传感器的输出电荷正比于质量块的加速度。
（×）10.金属电阻应变片是利用压阻效应进行工作的。
（×）二、填空题1.测试装置的灵敏度是该标定曲线的__斜率______.2.直流电桥中_全桥__接法的灵敏度最高。
3.交流电桥的平衡条件是相对桥臂阻抗幅值的_乘积__相等，且相对桥臂阻抗的相角之和相等。
4.半导体应变片的工作原理是基于_压阻_效应。
5、典型的测试系统基本由三方面够成，即信号的传感部分、信号的调理和信号的显示。
6、实际测试装置的静态特性主要指标是：重复性、灵敏度、线性度和回程误差。
7、根据滤波器的选频作用可将滤波器分为四类：低通、高通、带通和带阻。
8、测量误差可分为粗大误差、随机误差、和系统误差三种，其中前者一般通过真正仔细地测试是可以避免的。
9、A/D转换器是将___模拟___信号转换成__数字__信号的装置。
10、传感器的过载能力是指传感器在不致引起规定性能指标永久改变的条件下，允许超过其测量范围的能力。
三、单项选择题1.下列传感器可实现非接触测量的是（ C ）传感器。
A.压电式加速度B.电动式速度C.电磁式速度D.电阻应变式2.压电式传感器是属于（ B）型传感器。
A 参量型B 发电型C 电感型D 电容型3.表示测量装置的静态输入与输出之间关系的实验曲线称为（ B ）A.理论直线B.标定曲线C.理论标定曲线D.幅频曲线4.要使装置的输出波形形状不失真，须使该输出波形的各正弦分量的相位滞后（ D ）A.相等B.与角频率成反比C.与角频率无关D.与角频率成正比5.使用数字频率计测量信号时，在（ A ）情况下测周法比测频法合理。
A.被测信号频率很低B.被测信号频率很高C.被测信号频率变化较大D.被测信号频率恒定6.低通滤波器的作用是（ D ）。
A 滤除低频信号B 交流变直流C 直流变交流D 滤除高频信号7.压电式传感器是高阻抗传感器，要求前置放大器的输入阻抗（ C ）。
A 不变B 很低C 很大D 随意8.当电阻应变片式传感器拉伸时，该传感器电阻（ A ）A 变大B 变小C 不变D 不定9.为了能从调幅波中很好地恢复出原被测信号，常用（ C ）作为解调器。
A 鉴相器B 鉴频器C 整流器D 变压器10.当U形管压差计的a端连通被测气体，b端连通大气压，若a端液面高于b端，高度差为h，则该h代表（ B ）A.被测气体的真空度B.被测气体的真空度或负表压C.被测气体的绝对压D.被测气体的表压四、简答题1、电桥的作用是什么？其有什么特性？特性的具体应用有哪些？答:电桥的作用是将传感器转换元件的输出的电参量的变化转换为电压量的变化。
其具有和差特性，即只有相对两臂有相同方向的变化量，相邻两臂有不同的方向的变化量，才能使输出电压有最大值。
利用和差特性可以补偿温度和时间带来的误差。
2、简述传感器选用原则。
答:○1灵敏度。
传感器的灵敏度越高，可以感知越小的变化量，即被测量稍有微小变化时，传感器即有较大的输出。
但灵敏度越高，会减小传感器的测量范围。
○2频率响应特性。
传感器的响应特性必须在所测频率范围内尽量保持不失真。
但实际传感器的响应总有一延时，但延时越短越好。
○3稳定性。
传感器的稳定性是经过长期使用以后，其输出特性不发生变化的性能。
影响传感器稳定性的因素是时间与环境。
○4精确度。
传感器的精确度表示传感器的输出与被测量的对应程度。
因为传感器处于测试系统的输入端，因此，传感器能否真实地反映被测量，对整个测试系统具有直接影响。
○5测量方法。
传感器在实际测试条件下的工作方式，也是选用传感器时应考虑的重要因素。
因为测量条件不同对传感器要求也不同。
○6线形范围。
传感器都有一定的线性范围，在线性范围内输出与输入成比例关系。
线性范围愈宽，则表明传感器的工作量程愈大。
为了保证测量的精确度，传感器必须在线性区域内工作。
3、选用合适的非接触式传感器测量发动机曲轴的转速，画出传感器布置示意图并说明其测量原理。
答：霍尔传感器，结合下图指出霍尔效应：金属或半导体薄片置于磁场中，当有电流流过时，在垂直于电流和磁场的方向上将产生电动势，这种物理现象称为霍尔效应。
（2分）绘出如下传感器布置示意图并说明其测量原理。
（3分）或者：电涡流传感器：结合下图阐述涡流效应，绘出如下传感器布置示意图并说明其测量原理1为金属齿盘，2为电涡流传感器。
或者：光电传感器测量转速或者n=f/N指出式中n——转速；f——脉冲频率；N——圆盘开孔数。
指出1为光源，2为光电元件或者为反射式光电元件五 、计算题1、用一个一阶系统作100Hz 正弦信号测量。
如果要求限制振幅误差在5%以内，则时间常数τ应取多少？（10分）()()()%51112-≥+=τωωA ·s rad Hz f /62810022=⨯⨯==ππω000523.0=τ2、 已知变磁通式转速传感器输出电动势的频率f=72Hz ，测量齿盘的齿数Z=36，求：（1）被测轴的转速是每分钟多少转？ （5分）（2）在上述情况下，如果计数装置的读数误差为±1个数字，其最大转速误差是多少？（5分） 解：（1）n f Z ==⨯=60607236120(/转分） （2）频率计的计数装置读数误差为±1个数字，对应的角位移为±1Z 转=±136转故其最大转速误差为±136（转/分） 一、单项选择题1.压电式传感器是属于（B ）型传感器。
A 参量型B 发电型C 电感型D 电容型2.低通滤波器的作用是（B ）。
A 滤除低频信号B 滤除高频信号C 直流变交流D 交流变直流3.当电阻应变片式传感器拉伸时，该传感器电阻（ A ）。
A 变大B 变小C 不变D 不定4. 极距变化型电容式传感器，其灵敏度与极距（ D ）。
A 成正比B 平方成正比C 成反比D 平方成反比5.一个相邻双臂工作的测力电桥，如果将两工作臂的一个应变片均改为两个应变片串联，则电桥的输出电压（C ）。
A. 加大一倍B. 减小一倍C. 不变D. 加大两倍6. 若电阻应变片的输入信号为正弦波，则以该应变片为工作臂的直流测量用桥的输出是（C ）。
A. 直流信号B. 正弦波C. 调幅波D. 脉动波7. 交流电桥的桥臂依次是Z1 Z2 Z3 Z4,其平衡条件是（D ）。
A. Z1Z2=Z3Z4B. |1||3||2||4|Z Z Z Z →→→→= C.Z1Z3=Z2Z4 D. 1324Z Z Z Z →→→→=8.用电涡流传感器探测金属零件表面裂纹，则电涡流传感器是( D )式的。
