控制钢水过热度的措施正式版
钢水飞溅预防措施

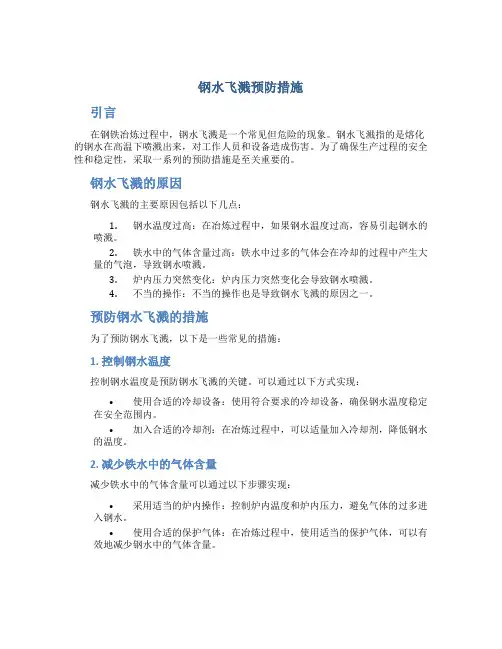

钢水飞溅预防措施引言在钢铁冶炼过程中，钢水飞溅是一个常见但危险的现象。
钢水飞溅指的是熔化的钢水在高温下喷溅出来，对工作人员和设备造成伤害。
为了确保生产过程的安全性和稳定性，采取一系列的预防措施是至关重要的。
钢水飞溅的原因钢水飞溅的主要原因包括以下几点：1.钢水温度过高：在冶炼过程中，如果钢水温度过高，容易引起钢水的喷溅。
2.铁水中的气体含量过高：铁水中过多的气体会在冷却的过程中产生大量的气泡，导致钢水喷溅。
3.炉内压力突然变化：炉内压力突然变化会导致钢水喷溅。
4.不当的操作：不当的操作也是导致钢水飞溅的原因之一。
预防钢水飞溅的措施为了预防钢水飞溅，以下是一些常见的措施：1. 控制钢水温度控制钢水温度是预防钢水飞溅的关键。
可以通过以下方式实现：•使用合适的冷却设备：使用符合要求的冷却设备，确保钢水温度稳定在安全范围内。
•加入合适的冷却剂：在冶炼过程中，可以适量加入冷却剂，降低钢水的温度。
2. 减少铁水中的气体含量减少铁水中的气体含量可以通过以下步骤实现：•采用适当的炉内操作：控制炉内温度和炉内压力，避免气体的过多进入钢水。
•使用合适的保护气体：在冶炼过程中，使用适当的保护气体，可以有效地减少钢水中的气体含量。
3. 控制炉内压力变化控制炉内压力变化可以通过以下方法实现：•适当调整加热温度：控制加热温度可以减少炉内压力的变化。
•正确操作系统：操作人员应该严格遵守操作规程，避免不当的操作引起炉内压力突然变化。
4. 提供适当的个人防护装备为了保护工作人员的安全，提供适当的个人防护装备是必要的。
这些装备包括：•防火服和防火面罩：防火服和防火面罩可以保护工作人员免受钢水喷溅的伤害。
•防护手套和防护眼镜：防护手套和防护眼镜可以保护工作人员的手部和眼睛。
5. 定期检查设备和工作环境定期检查设备和工作环境的安全性是预防钢水飞溅的重要步骤。
以下是一些建议：•定期检查冷却设备是否正常运行。
•检查工作环境中是否存在危险因素，如杂物堆积或油污等。
炼铁防止灼烫伤害控制措施规程
炼铁防止灼烫伤害控制措施规程炼铁是工业生产中重要的过程，但此过程在进行中也存在着一定的危险性，其中灼烫伤害是最为常见的一种危险。
为了确保炼铁过程的安全，需要制定一些控制措施规程，以下是一份炼铁防止灼烫伤害控制措施规程：一、安全教育在炼铁过程中，首先要做到人员安全教育。
所有工作人员都应该接受关于灼烫伤害的安全教育，了解如何使用安全装备、避免危险的工作动作和如何正确地操作机械设备以避免灼烫伤害的发生。
二、穿戴防护装备为避免灼烫伤害，所有工作人员必须穿戴适当的防护装备。
这些装备包括带有靴套和手套的防火服、面罩、头盔、安全镜和呼吸器等，以保护眼睛、耳朵、面部、头部和皮肤等部位免遭灼烫伤害。
三、清扫作业区域为确保炼铁过程中的安全，必须在每次作业前对作业区域进行清洁。
清洁作业区域的目的是清除可燃物质或其他造成火灾危险的物体，并减少产生的浮灰和火花。
任何被发现的可燃物质都应进行及时清除和妥善的处理。
四、掌握远离危险区域的方法在炼铁过程中，应该制定标准的远离危险区域的方法，以最大程度保护工作人员的安全。
这些方法可以通过建立明确的隔离区域、指定警戒线以及设置标志来实现。
五、确保机械设备的安全运行机械设备的运行安全是炼铁过程中的关键因素。
为确保设备的正常运行，需要对设备进行定期的检查和维护，并遵守严格的操作规程，保证设备没有潜在的安全隐患。
六、进行应急预案和实际演练在炼铁操作中，危险和意外事故常常不可避免。
因此，需要制定应急预案，准备好所需的应急设备，如灭火器、急救箱等，以便不时之需要使用。
同时，需要进行定期的应急演练，以检验预案的可行性。
七、监控物料的处理在炼铁过程中，物料的正确处理也是防止灼烫伤害的重要因素。
在操作时要特别小心，避免与熔化的物料接触。
必须有高质量的设备进行物料的加工和搬运，确保物料的安全。
总之，炼铁防止灼烫伤害控制措施规程是确保炼铁过程中人员安全和设备正常运行的必要措施。
对上述控制措施的紧密遵守和执行，将有助于确保炼铁过程的安全，并减少灼烫伤害的风险。

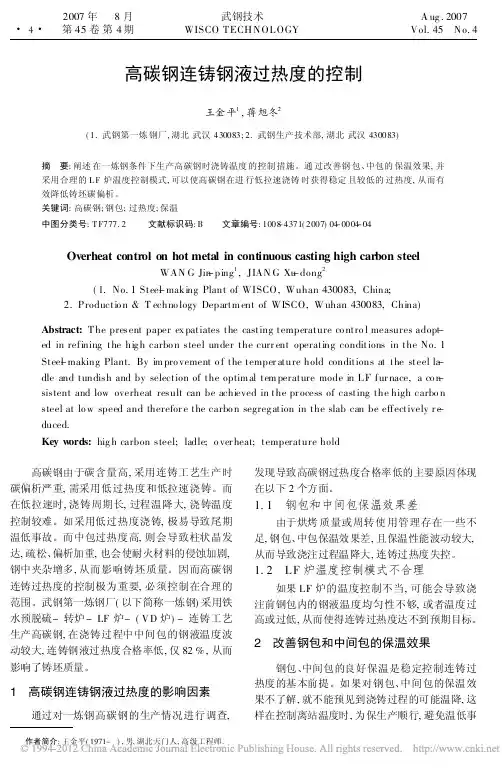

高碳钢连铸钢液过热度的控制_王金平
第4期
王金平, 等: 高碳钢连铸钢液过热度的控制
#5#
故, 离站温度普遍偏高, 从而导致连铸过热度过 高。因而必须从砌筑结构、烘烤质量、周转期的长 短等方面来改善钢包、中间包的保温效果。
2. 1 增加钢包和中间包的工作层厚度
一方面, 在保证钢包包衬总厚度不变的情况 下, 通过降低永久层厚度, 来增加工作层厚度( 由 50 mm 增加至 60 m m) , 从而使永久层与工作层 间的气隙更加远离高温区( 钢水) , 这样既可以提 高钢包寿命, 又能进一步提高保温 效果; 另一方 面, 将中间包工作层( 镁质涂料) 厚度由以前的 30 ~ 40 mm 增至 70 mm , 以提高中间包保温能力。
2. 3 进一步细化钢包分类标准
钢包分类的合理性是有效控制离站温度的前 提。原有钢包分类标准不太合理( 仅分 A、B、C 三
类) , 同一类钢包中, 保温效果波动范围大。而且 有些钢包分类不当, 其实际保温效果与预期值有 较大差异, 如个别 A 类钢包温降接近 B 类, 而部 分 B、C 类钢包保温效果达到 A 类钢包的水平, 不 利于合理控制过程温度。通过对钢包生产数据进 行仔细分析后发现, 原有的钢包分类未充分考虑 到烘烤质量及小修的具体部位等特殊情况, 分类 不太合理, 在综合考虑了诸多因素后, 对钢包分类 标准进行了完善( 表 2) , 使 A 类钢包浇注温降大 及使用 B、C 类钢包时连铸过热度过高的现象减 少了 50 % 以上。
3. 2 保证合理的搅拌强度
由于钢包从转炉运输到精炼炉过程中有 5~ 8 m in 不能吹氩, 使 得罐壁与罐底周围钢水温度 急剧下降, 罐底、罐壁吸热相对减弱, 如在精炼炉 不能使钢包包衬充分吸热, 在连铸浇钢过程中钢 包包衬将会继续大量吸热, 因此应通过适当的氩 气搅拌使钢包充分吸热至饱和, 减少浇铸过程中 的温降。具体做法是: ( 1) 在加热时, 将氩气流量 调至 1. 0~ 1. 5 L / ( min # t ) , 见表 3, 使加热过程 的热量能均匀传递, 防止局部过热; ( 2) 在非加热 时间内( 即加热前和加热间隙) , 将氩气流量调至
炼钢提高过热度的措施

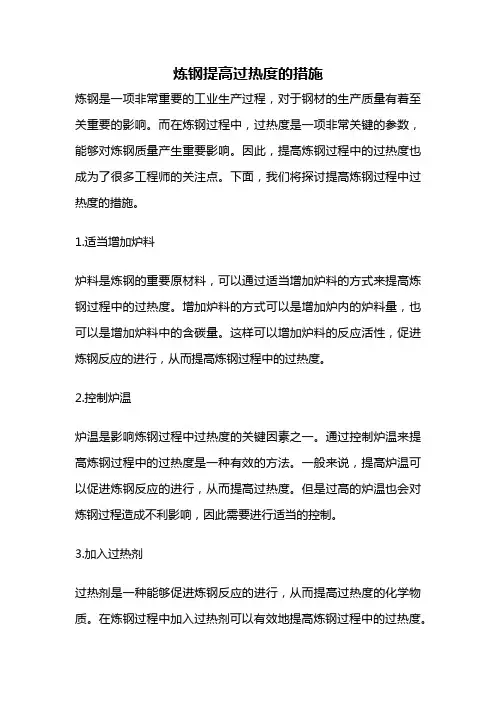

炼钢提高过热度的措施炼钢是一项非常重要的工业生产过程，对于钢材的生产质量有着至关重要的影响。
而在炼钢过程中，过热度是一项非常关键的参数，能够对炼钢质量产生重要影响。
因此，提高炼钢过程中的过热度也成为了很多工程师的关注点。
下面，我们将探讨提高炼钢过程中过热度的措施。
1.适当增加炉料炉料是炼钢的重要原材料，可以通过适当增加炉料的方式来提高炼钢过程中的过热度。
增加炉料的方式可以是增加炉内的炉料量，也可以是增加炉料中的含碳量。
这样可以增加炉料的反应活性，促进炼钢反应的进行，从而提高炼钢过程中的过热度。
2.控制炉温炉温是影响炼钢过程中过热度的关键因素之一。
通过控制炉温来提高炼钢过程中的过热度是一种有效的方法。
一般来说，提高炉温可以促进炼钢反应的进行，从而提高过热度。
但是过高的炉温也会对炼钢过程造成不利影响，因此需要进行适当的控制。
3.加入过热剂过热剂是一种能够促进炼钢反应的进行，从而提高过热度的化学物质。
在炼钢过程中加入过热剂可以有效地提高炼钢过程中的过热度。
目前常用的过热剂有硅铝钙和铝铁合金等，这些过热剂在炼钢过程中能够有效地降低钢水的熔点和粘度，从而促进炼钢反应的进行，提高过热度。
4.增加气体流量在炼钢过程中，通过增加气体流量来提高过热度也是一种有效的方法。
气体流量的增加可以有效地促进炉内气体的流动，从而抑制钢水的凝固，提高过热度。
但是需要注意的是，过高的气体流量会导致钢水的氧化，降低炼钢的质量。
5.增加钢水的搅拌强度钢水的搅拌强度也是影响炼钢过程中过热度的关键因素之一。
通过增加钢水的搅拌强度来提高过热度是一种有效的方法。
搅拌强度的增加可以有效地抑制钢水的凝固，促进炼钢反应的进行，从而提高过热度。
提高炼钢过程中的过热度是一项非常重要的任务，需要采取多种措施来实现。
通过增加炉料、控制炉温、加入过热剂、增加气体流量和增加钢水的搅拌强度等方式，我们可以有效地提高炼钢过程中的过热度，从而获得更高质量的钢材。
钢铁行业如何控制炼钢过程中的温度
钢铁行业如何控制炼钢过程中的温度在钢铁行业中，炼钢过程中的温度控制是至关重要的。
温度的准确控制不仅影响钢材的质量，还对生产效率和能源消耗产生重要影响。
因此，钢铁企业必须采取一系列措施来确保炼钢过程中的温度控制在适当范围内。
本文将探讨一些钢铁行业如何控制炼钢过程中的温度的方法和技术。
1. 原料筛选和配比控制在炼钢过程中，原料的选择和配比对温度控制起着至关重要的作用。
合理的原料筛选和配比可以确保冶炼反应的均匀性和稳定性，从而控制温度的波动。
钢铁企业通常会采用先进的配料系统，通过对原料成分的在线实时监测和控制来保持炼钢过程中的温度稳定。
2. 炉况控制技术炼钢过程中，炉况的控制是温度控制的关键。
炉况控制技术包括炉料层厚度的控制、氧气喷吹技术、煤气喷吹技术等。
通过合理的炉况控制技术，钢铁企业可以控制炉内温度的分布，从而保持炼钢过程中的温度稳定。
3. 冷却水系统优化钢铁行业中的冷却水系统是炼钢过程中温度控制的重要组成部分。
通过优化冷却水系统，可以控制钢材在过程中的冷却速度，从而影响其温度。
钢铁企业可以采用先进的冷却水系统，如喷淋水冷却系统和滚动冷却系统，对温度进行精确控制。
4. 热能回收利用在钢铁行业中，炼钢过程中产生的大量余热可以通过热能回收系统进行回收利用。
回收利用余热不仅可以降低能源消耗，还可以提供稳定的热源，从而对温度进行控制。
钢铁企业可以通过余热发电、余热锅炉等方式将余热转化为电力或热能，用于炼钢过程中的温度控制。
5. 温度监测和控制系统钢铁行业通常会采用高精度的温度监测和控制系统来实时监测和控制炼钢过程中的温度。
这些系统可以对每个环节的温度进行实时监测，并通过自动控制系统对温度进行调节。
温度监测和控制系统的应用可以大大提高温度控制的准确性和稳定性。
总结起来，钢铁行业在炼钢过程中，通过原料筛选和配比控制、炉况控制技术、冷却水系统优化、热能回收利用以及温度监测和控制系统等措施，可以有效地控制炼钢过程中的温度。
控制钢水过热度的措施

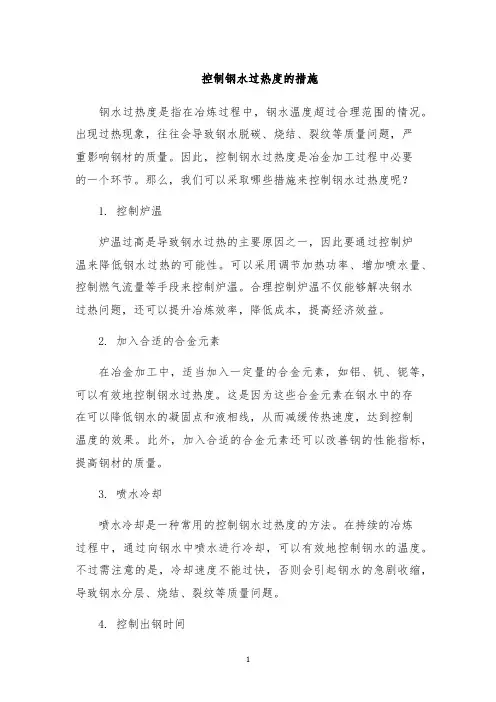

控制钢水过热度的措施钢水过热度是指在冶炼过程中，钢水温度超过合理范围的情况。
出现过热现象，往往会导致钢水脱碳、烧结、裂纹等质量问题，严重影响钢材的质量。
因此，控制钢水过热度是冶金加工过程中必要的一个环节。
那么，我们可以采取哪些措施来控制钢水过热度呢？1. 控制炉温炉温过高是导致钢水过热的主要原因之一，因此要通过控制炉温来降低钢水过热的可能性。
可以采用调节加热功率、增加喷水量、控制燃气流量等手段来控制炉温。
合理控制炉温不仅能够解决钢水过热问题，还可以提升冶炼效率，降低成本，提高经济效益。
2. 加入合适的合金元素在冶金加工中，适当加入一定量的合金元素，如铝、钒、铌等，可以有效地控制钢水过热度。
这是因为这些合金元素在钢水中的存在可以降低钢水的凝固点和液相线，从而减缓传热速度，达到控制温度的效果。
此外，加入合适的合金元素还可以改善钢的性能指标，提高钢材的质量。
3. 喷水冷却喷水冷却是一种常用的控制钢水过热度的方法。
在持续的冶炼过程中，通过向钢水中喷水进行冷却，可以有效地控制钢水的温度。
不过需注意的是，冷却速度不能过快，否则会引起钢水的急剧收缩，导致钢水分层、烧结、裂纹等质量问题。
4. 控制出钢时间出钢时间是指钢水从冶炼炉走出来到倒入连铸机的时间。
如果出钢时间过长，钢水在过程中就会不断地发生热交换，导致钢水温度升高，从而引起钢水过热。
因此，我们需要通过合理的计算和实际操作，控制出钢时间，降低热失衡。
总之，控制钢水过热度是保证钢材质量的关键环节。
我们可以通过合理的措施，如控制炉温、加入合适的合金元素、喷水冷却、控制出钢时间等方法，来有效地控制钢水的温度，提高钢材的质量，实现经济效益的最大化。
连铸工艺对钢水的要求及措施1
按照废钢对钢水的冷却效果对有凝钢桶底钢包做如下规定：①钢包有≤1吨凝钢应在周转过程（即浇注完毕至出钢间隔时间≤1.5h）中使用；②红包凝钢1Kg降温1℃/t钢。因此，50吨钢包如有凝钢0.5～1.0吨时应在上述规定的出钢温度基础上再增加10～20℃，且应增加吹氩时间1～2min；③钢包底凝钢大于1.0吨不得使用。
2、 连铸钢水常规成分的控制
连铸对钢水常规成分的控制要求是：
碳「C」：碳是对钢的性能影响最大的基本元素。据资料介绍C=0.12％～0.18％属于裂纹敏感区。但从目前大屯炼钢厂的控制手段看生产Q215和Q235B钢要避开这个范围是很难的。因此对碳的控制能满足现行标准和用户技术协议要求即可以。但在多炉连浇时，各炉之间钢水中碳含量差别要求小于0.02％；
1、 连铸浇注温度的确定
连铸浇注温度是指中间包钢水温度。它包括两部分，一是钢水凝固温度（也叫液相线温度）。它因钢种不同而异。二是钢水过热度，即超过液相线温度的值。不同钢种的液相线温度可以依据公式计算出来。液相线温度加上钢水过热度（一般为15～30℃）。即是连铸浇注温度或叫中间包钢水目标温度。
5、 减少连铸钢水过程温降的措施
底吹转炉钢中过热度的测量与控制技术
底吹转炉钢中过热度的测量与控制技术底吹转炉是一种重要的钢铁冶炼设备，其炉温控制对于冶金过程的稳定性和钢材质量的保证至关重要。
其中，过热度的测量与控制技术在底吹转炉冶炼过程中具有重要的作用。
本文将探讨底吹转炉钢中过热度的测量与控制技术，为炉温控制提供参考。
一、底吹转炉钢中过热度的含义与重要性过热度是指钢水中超过过热临界点的过热度的绝对值，通常用温度表示。
过热度直接影响到炉渣的黏度、流动性以及钢水与炉渣之间的传热，对冶金反应过程和炉渣性能起着重要的影响。
因此，在底吹转炉冶炼过程中准确测量和控制钢中的过热度是必不可少的。
二、底吹转炉钢中过热度的测量技术在底吹转炉钢中过热度的测量方面，常用的技术主要包括红外线测温、拉曼光谱、原子发射光谱等。
这些技术各有优劣，可根据实际情况选择合适的测温方法。
1. 红外线测温技术红外线测温技术是一种非接触式的测温方法，可以实时测量钢水中的温度。
该技术通过红外线传感器测量物体表面的红外辐射能量，并将其转换为温度值。
红外线测温技术具有测量范围宽、响应速度快、测量精度高等优点，被广泛应用于底吹转炉的过热度测量。
2. 拉曼光谱技术拉曼光谱技术是一种基于光谱学原理的测温方法，通过测量物体分子或原子的振动能级产生的光散射谱线，来推导出温度信息。
该技术具有高温不损伤、测量范围广、抗干扰能力强等优点，在底吹转炉过热度的测量中也有着一定的应用。
3. 原子发射光谱技术原子发射光谱技术是一种基于物质在高温下发射辐射光谱的测温方法，通过测量光谱中的发射线来推导出温度信息。
该技术具有实时性好、测量范围广、精度高等优点，被广泛应用于底吹转炉钢中过热度的测量。
三、底吹转炉钢中过热度的控制技术底吹转炉钢中过热度的控制是保证冶炼过程稳定性和钢材质量的关键。
在过热度的控制上，常用的技术主要包括调整底吹气体流量、优化底吹气体成分和调整底吹转炉操作参数等。
1. 调整底吹气体流量通过调整底吹气体流量来控制底吹转炉中钢中的过热度。
炼钢厂高温液体专业安全管理规定范文
炼钢厂高温液体专业安全管理规定范文第一章总则第一条为了保障炼钢厂高温液体生产过程中的安全，减少事故发生的概率，本规定制定。
第二条本规定适用于炼钢厂高温液体生产过程中的安全管理工作。
第三条高温液体是指在炼钢厂生产过程中，温度高于500℃的液体，包括钢水、炉渣等。
第四条高温液体专业安全管理是指对高温液体生产过程中的安全进行专门的管理和监督，保障生产和员工的安全。
第五条炼钢厂高温液体生产过程中的安全管理应依法依规，科学合理，强化责任意识，全员参与，不断提升管理水平和安全意识。
第六条炼钢厂高温液体生产过程中的安全管理应遵循“安全第一、预防为主、综合治理、全员参与”的原则。
第七条相关部门应制定并落实相关制度，明确岗位职责，保障高温液体生产过程中的安全。
第八条炼钢厂应建立高温液体专业安全管理机构，配备专职管理人员，负责高温液体生产过程中的安全管理。
第九条炼钢厂应加强对高温液体生产过程中的安全管理工作的培训和教育，提升员工的安全意识和应急处理能力。
第十条炼钢厂应积极与相关单位和社会组织合作，共同推进炼钢厂高温液体的安全管理工作。
第二章安全生产管理制度第十一条炼钢厂应建立高温液体生产过程中的安全生产管理制度，包括安全生产规章制度、操作规程、应急预案等。
第十二条安全生产规章制度主要包括以下内容：（一）明确高温液体生产过程中的安全责任，明确各级责任人的职责和权限。
（二）要求员工必须参加安全培训并取得合格证书后方可上岗。
（三）规定高温液体生产过程中的安全操作规程和操作流程，禁止违反规定的行为。
（四）规定高温液体生产过程中的事故预防措施和应急处理措施。
（五）规定高温液体生产过程中的事故报告、调查和处理程序。
第十三条操作规程主要包括以下内容：（一）明确高温液体生产过程中的各项操作规程，包括原料投入、温度控制、流量监测等。
（二）规定高温液体生产过程中的设备操作规程，禁止违规操作。
（三）规定高温液体生产过程中的工艺操作规程，确保生产过程的稳定和安全。
炼铁防止灼烫伤害控制措施
Sunflowers will open without seeing the sun. If you don't see hope in life, you must persist.同学互助一起进步
（页眉可删）
炼铁防止灼烫伤害控制措施
防止灼烫伤害主要是要防止爆炸事故的发生。
煤气爆炸: 预防的办法是将煤气放散到大气中, 切断高炉与煤气系统的联系, 并向炉顶及除尘器内通入蒸汽, 保持正压力。
铁水穿漏: 防止铁水穿漏和爆炸的措施是当铁水量减少不多, 并确信铁水还未跑到炉外时, 就加强冷却有浇穿危险的部位, 并在炉周清除潮湿, 用干沙填充。
在当发现铁水已泄漏出, 还未发生爆炸, 或者出铁量减少一半时, 应立即休风使漏出铁水凝固, 在确信铁水已凝固以后再进行检修。
在停炉时要尽可能地将渣铁出尽以减少炉底的静压力, 同时所有工作人员应离开炉子。
并设立警卫人员不让任何人接近有危险的地区。
出铁出渣防爆: 高温铁水及熔渣遇水时, 水会被加热而迅速汽化产生爆炸, 应采取措施防止铁水及熔渣遇水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
In the schedule of the activity, the time and the progress of the completion of the project content are described in detail to make the progress consistent with the plan.控制钢水过热度的措施正
式版
控制钢水过热度的措施正式版
下载提示：此解决方案资料适用于工作或活动的进度安排中，详细说明各阶段的时间和项目内容完成
的进度，而完成上述需要实施方案的人员对整体有全方位的认识和评估能力，尽力让实施的时间进度
与方案所计划的时间吻合。
文档可以直接使用，也可根据实际需要修订后使用。
一般而言，过热度太小，钢水易被夹杂物污染，同时易使水口发生堵塞甚至冻结，在连铸开浇初期，中间包尚未“热透”时，此问题尤为突出；而过热度太大，则使铸坯中心偏析加重，甚至诱发拉漏事故，或者因形成的坯壳较薄而出现裂纹，同时使柱状晶得到发展。
因此，控制过热度是保证连铸产量和铸坯质量的关键工艺参数之一。
连铸坯对钢水温度要求特别严格，因而必须精确控制中间包钢水过热度。
一般钢种的过热度控制在25~30℃。
中间包过热
度主要通过准确地出钢温度和稳定的过程温度来实现。
为了减少过程温度损失，有效的方法是保证适当的出钢温度，最大限度减少炉后各工序的热损失，并且采取必要的保温或升温措施，减少温度波动，使钢水过热度控制在合适的范围之内。
常用的措施有：钢包、中间包覆盖保温剂（炭火稻壳或复合型保护渣）；红包出钢，烘烤温度>800℃；中间包烘烤温度>1100℃；钢包吹氩，废钢调温；中间包等离子加热等。
——此位置可填写公司或团队名字——。
