问题60串联电路中的电阻有什么特点
探究串并联电路的特点
(2)n个阻值相同的电阻R并联后总电阻为R并＝ nR。 (3)几个导体并联起来，相当于增加了导体的横截面
积，所以总电阻比任何一个导体的电阻都要小
串联电路
定义： 把元件逐个顺次连接起来组
成的电路，称为串联电路。
串 联 电 路
特点： 电流路径唯一，开关位置任意。
提出问题
串联电路中各处的电流有什么关系
I1/I2=R2/R1
以下是供教师自己参考选做的题目
提高题：
1、如图，电源电压保持6V不变，R1 = 10Ω ，R2 = 15Ω ，求： 1）当S断开时，电流表、电压表的示数各为多少？ 2）当S闭合时，电流表、电压表的示数各为多少？
V A
R1
R2
S
2、如图，当滑片向左移 动时，电表的示数将
（
）
猜想与假设
（1）电流是由大到小的，电流每经过一个小灯 泡，就消耗一部分电能，回到负极时就小了。 （2）小灯泡一样亮，电路中各处的电流应该 相同。 （3）电流有时大有时小。如大灯泡较亮，它需 要的电流大，小灯泡暗，需要的电流就小，好像 与用电器有关。 （4）靠近电源正负极的地方应大些。应该与电 源位置有关。
探究串并联电路的特点
1．电阻的串联 (1)串联电路的总电阻，等于各串联电阻之和。即
R串＝ R1 + R2 (2)n个阻值相同的电阻R串联后总电阻为R串＝nR。 (3)几个导体串联起来，相当于增加了导体的长度，
所以总电阻比任何一个导体的电阻都大。 2．电阻的并联 (1)并联电路的总电阻的倒数，等于各并联电阻的倒
8、电源电压保持不变, R1 = R2 = R3 = 20Ω , 当S1、S2都断开，
电流表示数是0.3A，求：

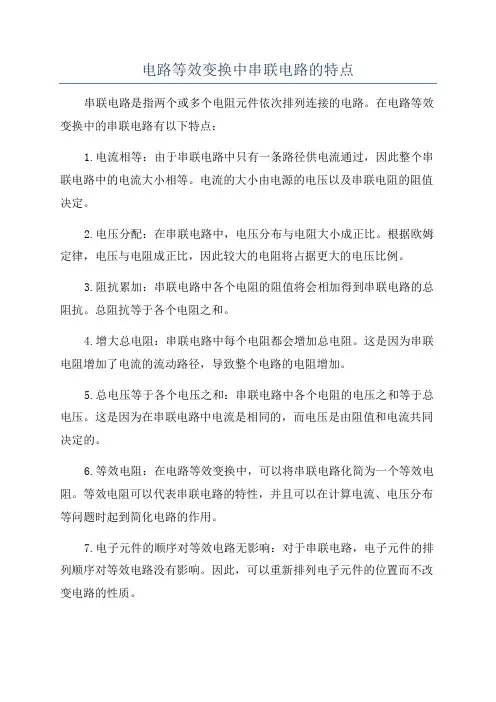

电路等效变换中串联电路的特点
电路等效变换中串联电路的特点
串联电路是指两个或多个电阻元件依次排列连接的电路。
在电路等效变换中的串联电路有以下特点：
1.电流相等：由于串联电路中只有一条路径供电流通过，因此整个串联电路中的电流大小相等。
电流的大小由电源的电压以及串联电阻的阻值决定。
2.电压分配：在串联电路中，电压分布与电阻大小成正比。
根据欧姆定律，电压与电阻成正比，因此较大的电阻将占据更大的电压比例。
3.阻抗累加：串联电路中各个电阻的阻值将会相加得到串联电路的总阻抗。
总阻抗等于各个电阻之和。
4.增大总电阻：串联电路中每个电阻都会增加总电阻。
这是因为串联电阻增加了电流的流动路径，导致整个电路的电阻增加。
5.总电压等于各个电压之和：串联电路中各个电阻的电压之和等于总电压。
这是因为在串联电路中电流是相同的，而电压是由阻值和电流共同决定的。
6.等效电阻：在电路等效变换中，可以将串联电路化简为一个等效电阻。
等效电阻可以代表串联电路的特性，并且可以在计算电流、电压分布等问题时起到简化电路的作用。
7.电子元件的顺序对等效电路无影响：对于串联电路，电子元件的排列顺序对等效电路没有影响。
因此，可以重新排列电子元件的位置而不改变电路的性质。
需要注意的是，串联电路的特点仅适用于理想电路中的电阻元件。
在实际电路中，还可能包括电感和电容等元件，其特性和行为与电阻不同，因此需要考虑更多的因素才能完全描述电路的特点。

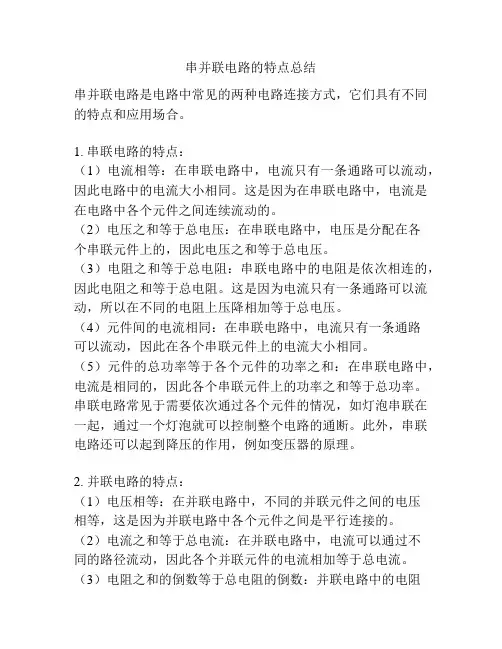

串并联电路的特点总结
串并联电路的特点总结串并联电路是电路中常见的两种电路连接方式，它们具有不同的特点和应用场合。
1. 串联电路的特点：（1）电流相等：在串联电路中，电流只有一条通路可以流动，因此电路中的电流大小相同。
这是因为在串联电路中，电流是在电路中各个元件之间连续流动的。
（2）电压之和等于总电压：在串联电路中，电压是分配在各个串联元件上的，因此电压之和等于总电压。
（3）电阻之和等于总电阻：串联电路中的电阻是依次相连的，因此电阻之和等于总电阻。
这是因为电流只有一条通路可以流动，所以在不同的电阻上压降相加等于总电压。
（4）元件间的电流相同：在串联电路中，电流只有一条通路可以流动，因此在各个串联元件上的电流大小相同。
（5）元件的总功率等于各个元件的功率之和：在串联电路中，电流是相同的，因此各个串联元件上的功率之和等于总功率。
串联电路常见于需要依次通过各个元件的情况，如灯泡串联在一起，通过一个灯泡就可以控制整个电路的通断。
此外，串联电路还可以起到降压的作用，例如变压器的原理。
2. 并联电路的特点：（1）电压相等：在并联电路中，不同的并联元件之间的电压相等，这是因为并联电路中各个元件之间是平行连接的。
（2）电流之和等于总电流：在并联电路中，电流可以通过不同的路径流动，因此各个并联元件的电流相加等于总电流。
（3）电阻之和的倒数等于总电阻的倒数：并联电路中的电阻是平行连接的，而总电阻等于各个并联电阻之和的倒数。
这是因为并联电路中的电流可以流动到各个并联元件上，从而形成多个电流路径。
（4）元件间的电压不同：在并联电路中，不同的并联元件上的电压不同，这是因为并联电路中的电流可以通过不同的路径流动。
（5）元件的总功率等于各个元件的功率之和：在并联电路中，电流可以通过不同的路径流动，因此各个并联元件上的功率之和等于总功率。
并联电路常见于需要同时通过各个元件的情况，例如电器插座中的两个插孔就是并联连接的。
此外，并联电路还可以起到增加电路容量的作用，例如在家庭中，多个电器共用一个电源插座。

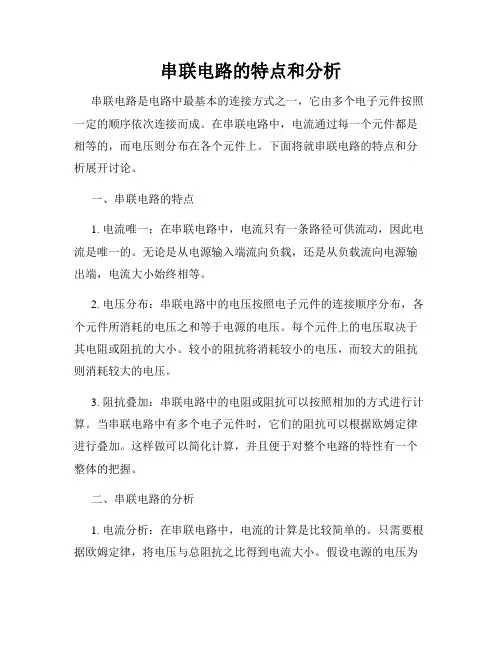

串联电路的特点和分析
串联电路的特点和分析串联电路是电路中最基本的连接方式之一，它由多个电子元件按照一定的顺序依次连接而成。
在串联电路中，电流通过每一个元件都是相等的，而电压则分布在各个元件上。
下面将就串联电路的特点和分析展开讨论。
一、串联电路的特点1. 电流唯一：在串联电路中，电流只有一条路径可供流动，因此电流是唯一的。
无论是从电源输入端流向负载，还是从负载流向电源输出端，电流大小始终相等。
2. 电压分布：串联电路中的电压按照电子元件的连接顺序分布，各个元件所消耗的电压之和等于电源的电压。
每个元件上的电压取决于其电阻或阻抗的大小。
较小的阻抗将消耗较小的电压，而较大的阻抗则消耗较大的电压。
3. 阻抗叠加：串联电路中的电阻或阻抗可以按照相加的方式进行计算。
当串联电路中有多个电子元件时，它们的阻抗可以根据欧姆定律进行叠加。
这样做可以简化计算，并且便于对整个电路的特性有一个整体的把握。
二、串联电路的分析1. 电流分析：在串联电路中，电流的计算是比较简单的。
只需要根据欧姆定律，将电压与总阻抗之比得到电流大小。
假设电源的电压为V，总阻抗为Z，则电流I等于V除以Z，即I=V/Z。
通过这个公式，我们可以很方便地计算出串联电路中的电流。
2. 电压分析：在串联电路中，电压分布是按照电子元件的连接顺序进行的。
根据欧姆定律，我们可以逐个计算出每个元件上的电压大小。
假设电源的电压为V，第一个元件的电阻为R1，第二个元件的电阻为R2，以此类推，最后一个元件的电阻为Rn。
则从电源到最后一个元件的总电压Vt等于各个电阻之和，即Vt=V=R1+R2+⋯+Rn。
通过这个公式，我们可以得到整个串联电路中各个元件上的电压。
3. 阻抗分析：在串联电路中，各个电子元件的阻抗是可以叠加的，这是串联电路分析的一个重要特点。
通过将各个电子元件的阻抗进行相加，我们可以得到整个串联电路的总阻抗。
这样做可以简化计算，并且使得对串联电路特性的分析更加方便。
三、串联电路的应用串联电路的特点使得它在实际应用中得到广泛的运用。
串联电路中电阻间的关系
串联电路中电阻间的关系引言：在电学中，串联电路是指将多个电阻依次连接在一起，形成一个电流在各个电阻之间依次通过的电路。
串联电路中电阻之间的关系是电学中一个基本概念，对于理解电路的工作原理和解决实际问题具有重要意义。
本文将从串联电路中电阻间的关系展开讨论，深入探究其特点和应用。
一、串联电阻的概念串联电阻是指将多个电阻依次连接在一起，形成一个电流在各个电阻之间依次通过的电路。
在串联电路中，电流从一个电阻流过后，再流向下一个电阻，直到流过所有电阻为止。
串联电路中的电阻之间没有其他元件或节点连接，因此电流只有一个路径可走。
二、串联电阻的特点1. 电流相同：在串联电路中，电流从一个电阻流过后，会继续流向下一个电阻，因此整个串联电路中的电流是相同的。
这是因为串联电路中的电流只有一个路径可走，电流在各个电阻之间保持不变。
2. 电压分配：在串联电路中，电压会根据电阻的大小进行分配。
根据欧姆定律，电压等于电流乘以电阻，因此电阻越大，所占的电压比例就越大。
例如，如果串联电路中有两个电阻，一个电阻为2欧姆，另一个电阻为4欧姆，那么电压在这两个电阻之间的分配比例为1:2。
3. 总电阻等于各个电阻之和：在串联电路中，各个电阻依次连接在一起，电流必须通过每个电阻才能继续流向下一个电阻。
因此，串联电路的总电阻等于各个电阻之和。
例如，如果串联电路中有三个电阻，分别为2欧姆、4欧姆和6欧姆，那么串联电路的总电阻为2+4+6=12欧姆。
三、串联电阻的应用1. 电阻调节：串联电路中的电阻可以用来调节电路的电阻值，从而控制电路的电流或电压。
通过改变串联电路中的电阻大小，可以实现对电路的调节和控制。
2. 电压分配：串联电路中的电阻可以用来实现电压的分配。
通过选择不同大小的电阻，可以将电压按照一定的比例分配到不同的电阻上，从而实现对电路的电压分配控制。
3. 电路保护：串联电路中的电阻可以用来保护其他元件或电路。
通过在串联电路中加入合适的电阻，可以限制电流的大小，保护其他元件或电路不受损坏。

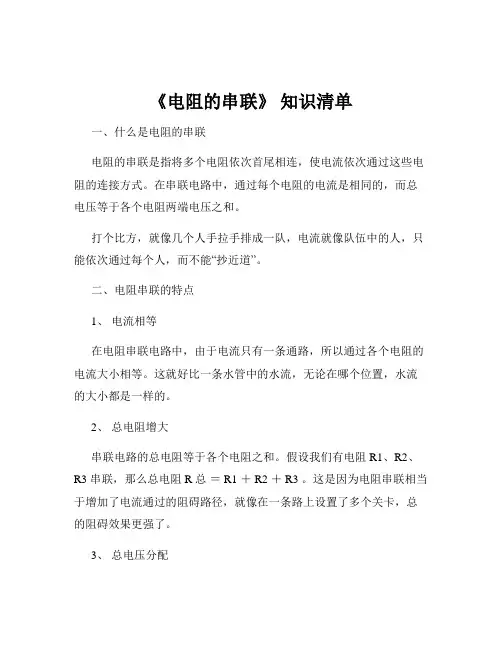

《电阻的串联》 知识清单
《电阻的串联》知识清单一、什么是电阻的串联电阻的串联是指将多个电阻依次首尾相连，使电流依次通过这些电阻的连接方式。
在串联电路中，通过每个电阻的电流是相同的，而总电压等于各个电阻两端电压之和。
打个比方，就像几个人手拉手排成一队，电流就像队伍中的人，只能依次通过每个人，而不能“抄近道”。
二、电阻串联的特点1、电流相等在电阻串联电路中，由于电流只有一条通路，所以通过各个电阻的电流大小相等。
这就好比一条水管中的水流，无论在哪个位置，水流的大小都是一样的。
2、总电阻增大串联电路的总电阻等于各个电阻之和。
假设我们有电阻 R1、R2、R3 串联，那么总电阻 R 总＝ R1 ＋ R2 ＋ R3 。
这是因为电阻串联相当于增加了电流通过的阻碍路径，就像在一条路上设置了多个关卡，总的阻碍效果更强了。
3、总电压分配总电压按照电阻的比例分配在各个电阻上。
也就是说，电阻越大，其两端的电压就越大。
比如，电阻 R1 两端的电压 U1 ＝ I × R1 ，其中I 是电流。
4、功率分配各个电阻的功率也按照电阻的大小比例进行分配。
电阻越大，消耗的功率也越大。
三、电阻串联的计算1、总电阻的计算如前所述，总电阻等于各个电阻之和。
如果有 n 个电阻串联，分别为 R1、R2、…、Rn ，那么总电阻 R 总＝ R1 ＋ R2 ＋… ＋ Rn 。
例如，有三个电阻分别为2Ω、3Ω、5Ω 串联，那么总电阻就是 2 ＋3 ＋ 5 ＝10Ω 。
2、电压的计算已知总电压 U 和各个电阻的值，可以通过欧姆定律计算每个电阻两端的电压。
以电阻 R1 为例，其两端的电压 U1 ＝ U ×（R1 ／ R 总）。
3、功率的计算每个电阻消耗的功率可以通过公式 P ＝ I² × R 或者 P ＝ U²／ R 来计算。
四、电阻串联的应用1、分压作用通过串联不同阻值的电阻，可以将总电压按照需要分配到不同的部分。
例如，在一些电子电路中，为了给特定的元件提供合适的工作电压，就会利用电阻串联来分压。
串联电路电阻特点
R1
R2
U2=3V
U=9V
串联分压
U1
U2
R1
R2 I
U
欧姆定律：I1＝U1 / R1 I2= U2 / R2
根据串联电流特点：I1＝I2
得：
U1 = U2
R1
R2
串联电路的分压规律: U1 R1
U2
R2
电路安全
甲乙两个滑动变阻器电阻分别标 有”10Ω0.5A”,”20 Ω 0.4A”的字 样现将它们串起来接到一个电源上为 了不损坏电阻器，电源电压最大为多 少？
2.理论推导
I A R1 R2
U1 U2
US
U IR
推导也 是一种重 要的思维 方法
由欧姆定律可知：
U1 I1R1 U 2 I 2R2
U U1U2
IR I1R1 I 2R2
R R1 R2
推论1： 串联电路总电阻比任何一个导体的电阻都大
＋=
这相当于增加了导体的长度
推论2：若有n 个阻值不同的电阻串联，则它
“同时性”
R1
•
•
V
aR2 b
解：当P在a时，R1接在电路中
R总 R1 10
A
I总
U总 R总
9V 10Ω
0.9A
U1 U总 9V
R1
•
•
V
当P在b端时，R1R2串联
A
R1R2串联
R1
R2
R总 R1 R2 10 50 60 •
•
I总 U总 9V 0.15A R总 60Ω
C．电压表V1示数不变，V2示数变小，电流表A 的示数变大
欧姆定律与串并联电路理解欧姆定律与串并联电路的特点
欧姆定律与串并联电路理解欧姆定律与串并联电路的特点欧姆定律与串并联电路欧姆定律是电学领域中最基本的定律之一，它描述了电流、电阻和电压之间的关系。
串并联电路则是应用欧姆定律的一种常见方式，用于连接电阻、电容和电感等元件。
在本文中，我们将深入理解欧姆定律以及串并联电路的特点。
一、欧姆定律的概念与公式欧姆定律是由德国物理学家乔治·西蒙·欧姆于19世纪提出的。
它阐述了电流I、电压U和电阻R之间的关系，可以用以下公式表示：U = IR其中，在直流电路中，U表示电压（单位为伏特），I表示电流强度（单位为安培），R表示电阻（单位为欧姆）。
欧姆定律指出了电流通过导体时，电压和电流强度成正比，与电阻成反比。
这意味着，当电阻增大时，通过电路的电流将减小；而当电压增大时，通过电路的电流将增大。
二、串联电路的特点与应用串联电路是将电阻、电容、电感等元件按照一定的顺序连接起来的电路形式。
在串联电路中，电流只有一条通路可走，因此当电流通过电路中的每个元件时，会逐渐降低。
串联电路中的电阻可以相加，即总电阻等于各个电阻的和。
这意味着，当我们在串联电路中增加电阻时，总电阻也会随之增加。
串联电路在实际中有着广泛的应用。
例如，多个电池连接在一起时就是串联连接，这样可以增加电池组的电压。
此外，串联电路还可用于电灯串联控制、电子电路的设计等。
三、并联电路的特点与应用并联电路是将电阻、电容、电感等元件按照一定的并列关系连接起来的电路形式。
在并联电路中，电流可以分流，通过每个元件的电流相等。
并联电路中的电阻可以通过倒数相加的方式得到总电阻的倒数。
这意味着，并联电路中总电阻小于各个电阻中的最小值。
并联电路也有着广泛的应用。
例如，家庭中的电源插座就是并联连接的，使得不同的电器可以同时工作。
此外，许多家电产品中的电路设计也会采用并联形式。
四、串并联电路的特点与实际应用在现实生活中，我们经常会遇到串并联电路。
串并联电路是将串联与并联电路相结合的电路形式，常见的是串联部分与并联部分交替出现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
答案：（ 1）电路连接如图所示；（ 2）用 R2 与 R3 串联拉入电路（用 R1 与 R3串联拉入电路）；（ 3）电
路图如图所示。
智浪教育—普惠英Biblioteka 2．电阻 R1=4? ，R2=6? ，它们串联总电阻为 _________? 。 答案： 10Ω
解析： R R1 R2 4 6 10
3．如图所示， 电压 U恒定为 8V，R1＝12Ω 。滑
保持不变。 闭合开关 S，将滑动 是( ) 不变 不变 R1 与滑动变阻器 R2 串联，电压表 V1 与电压表 V2 分别测量总电压 U 与 R2 两端的电压 U2；
将滑动变阻器的滑片 P 向右移动， R2 变大，不影响电源电压 U，所以电压表 V1 的示数不变；
线若干。按要求完成以下内容：
（ 1 ）如图所示是根据实验目的选择器材后连接的部分电路，
在图中用笔画线代替导线把电压表接入电
路中。
（2）实验中还要用到 R3 ，使用 R3 的具体操作是： _______
（ 3 ）在题中所给的器材中，将电压表换成电阻箱（符号为
）也能完成此实验，在虚线框中画出
一个能反映实验原理的电路图。
且电流表的量程选取要适当）。
（2 ）请你根据电路图分析：在闭合开关前，滑动变阻器的滑片应移到
（填“A ”或B“”）端。
（ 3）下表是小强和小刚在这次实验中所记录的数据。请你根据他们三次测量的数据进行分析，可以
得出的结论是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿数从
3V 变到
Ω，滑动变阻器的最大阻值为＿＿ Ω 。 答案： 4 16 解析：（ 1）根据串联分压与电阻成正比的规律可知，当滑动变阻器
＝6V，此时 R1 与 R2 串联， U2＝2V；
动变阻器的滑片 P 从一 6V，则 R2 的阻值为＿＿
R3＝ 0 时， R1 两端的电点？ ◇学生提问
电阻 R1、R2 串联在电路中。已知 R1=10Ω、R2=5Ω ，电源电压为 9V ，则 ( ) A ．电阻 R1中的电流为 0.6A B ．电阻 R2的两端的电压为 6V C．电阻 R2中的电功流为 0.3A D．以上说法都不正确 老师，要计算电路中的电流，根据欧姆定律，要么得知道串联电路的总电阻，要么得知道各部分的电 压，串联电路中的电阻有什么规律和特点呢？ ◇问题探究 实验探究串联电路电阻的关系（重要性：★★★★） 老师： 好的，咱们就通过一道实验题来探究串联电路的电阻关系吧。你看下面这道题目：
用电器的电阻为 __________? ，电源电压为 _________V。
答案： 12
8
解析：用电器的电阻 R1 U 1
6V
12
I 0.5A
定值电阻两端的电压 U 2 IR2 0.5A 4 2V
0.5A ，则
电源电压 U U1 U 2 6V 2V ＝8V
或 U IR I ( R1 R2 ) 0.5A(12
第 1 次， R U 1 1.5V ＝15 I 1 0.1A
第 2 次， R U 2 2.4V ＝15 I 2 0.16A
第 1 次， R U 3 13V ＝15 I 3 0.2A
每一次测出的总电阻 R R1 R2
所以我认为串联电路的总电阻等于各部分串联之和
。
老师： 学生真聪明！刚才你通过实验数据归纳出了串联电路电阻的特点，其实用你学过的串联电路电
根据串联分压与电阻成正比的规律
U1
R1 可知， R2 变大， R2 两端的电压 U2 变大，即电压表 V2 的示
U 2 R2
数变大；
根据欧姆定律 I
U
可知， R2 变大，电路总电阻变大，所以电流变小，即电流表
R
A 的示数变小。
在学习“串联电阻得总电阻与各串联电阻之间关系”的时候，小强和小刚利用滑动变阻器（铭牌上标有 50 Ω 1A）、两个定值电阻（ 5Ω和 10 Ω）、电压表、电源等器材对此进行了探究。他们设计了如图甲所示 的电路图。
（1 ）根据电路图， 请你在图乙中用笔画线代替导线将没有连接完的实物电路连接好
（导线不允许交叉
那答案应选择 A ◇学生笔记
串联电路中的电阻规律是：串联电路的总电阻等于各部分电阻之和。
表达式为： R R1 R2
所以串联电路中总电阻比任何一个分电阻都大。
◇要点训练
1. 在探究“串联电路的总电阻与各串联电阻之和的关系”实验中，提供的器材有：定值电阻
R1、R2 和
R3（阻值分别为 2Ω、 3Ω 和 6Ω ）。电源（电压恒定但准确值未知）、电流表和电压表各一只、开关和导
学生： （ 1）老师，我认为电流表选用“ 0 ～0.6A ”即可，滑动变阻器已经使用了上面的一个接线柱，那
再使用下面的一个串联，所以电路连接如图所示。
（ 2）从电路图中可以看出，滑动变阻器接入电路的是右半段“ BP ”，所以闭合开关前把它调到最大，
应将滑片移到 A 端。 （ 3）根据数据可以算出串联电路的总电阻：
流、电压的规律和欧姆定律也能够推导出串联电路的电阻关系，不信你试试？ 理论推导串联电路电阻的关系（重要性：★★★★） 学生： 哦，我试试吧。
串联电路中的电压关系是 U U1 U 2
根据欧姆定律可知， U IR ； U 1 I 1 R1 ； U 2 I 2 R2
那 IR I 1R1 I 2R2
由于串联电路中电流处处相等
U1
R1 ，所以 6V
12
， R2＝4Ω
U 2 R2
2V R2
（2）当 R3 最大时， R1 两端的电压最低， U1＝ 3V，此时 R1、 R2 和 R3 串联；
I U 1 3V ＝0.25A ，电路总电阻 R U
R1 12
I
8V 0.25A
32 ,
所以 R3 R R1 R2 32 12 4 16
4. 额定电压为 6V 的用电器与 4? 的电阻串联后，接入电源，它正常工作，此时电路电流为
5. 如图所示的电路中，电源两端的电压 变阻器的滑片 P 向右移动，下列说法正确的
A. 电压表 V1与电压表 V2 的示数之和保持 B. 电压表 V2 与电流表 A 的示数之比保持 C.电流表 A 的示数变小， 电压表 V1 的示 D.电流表 A 的示数变小， 电压表 V2 的示 答案： D
4 ) 8V
R1 R2
果然跟实验方法得到的得出的电阻关系是一样的呢！
老师： 嗯，非常正确！那你能解答上面的题目了吗？
学生： 串联电路的总电阻 R R1 R2 10 5 15
电路中的电流
U I
9V ＝0.6A
R 15
电阻 R2 的两端的电压 U 2 IR2＝0.6A 5 ＝3V
