长城ATX-300P4-PFC电脑电源原理分析
长城A TX－300P4－PFC电脑电源原理分析长城A TX－300P4－PFC是一台做工精细、性能优良的电脑电源，在品牌电脑和组装电脑中应用比较广泛，而且，此种电源的设计带有很大的普遍性，了解了这种电源的原理，理解其他电源的原理就会触类旁通。
因为大多数电源的电路大同小异。
以下是本人根据自己的理解对本电源电路原理做出的分析。

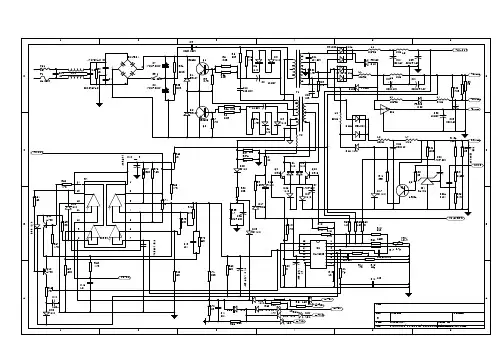

本电源从功能上可划分为9个部分，分别是抗干扰电路、整流滤波电路、辅助电源电路、振荡和脉冲控制电路、推挽驱动和开关驱动电路、输出整流滤波电路、稳压和保护电路、开关机控制电路和Power Good 产生电路。
1.抗干扰电路输入的220V电路首先经过抗干扰电路。
抗干扰电路由C1，L1，C2，C3和C4，L2，C5，C6，C7组成的两级π型LC滤波器构成。
这两级滤波器具有带通的特性，只允许工频的交流电通过，阻止其他频率的干扰信号通过，这样，一方面可以阻止电源线上外界的干扰进入电源，另一方面也可阻止电源本身产生的杂波干扰同一电源线路中的其他用电器，达到相互隔离的效果。
2.整流和滤波电路220V交流电再经过无源PFC电感L3进行功率因数校正，送入全桥ZL1进行桥式整流，然后给串联的C8，C9充电，起到交流滤波的作用，C8和C9在静态时被充电到150V左右，可供开关驱动管使用。
3.辅助电源电路辅助电源的作用是为主机提供5VSB供电，同时还要为电源中的其他组件供电。
5VSB是辅助5V电源，在主机中起到待机供电的作用，而且在需要时由它唤醒主电源，主电源在唤醒后，才有±5V，±12V和+3.3V 的供电输出。
辅助电源实质上就是一只开关稳压电源，主要由Q3，Q4，U3，WD1等组成。
整流后的300V直流电压经B2绕组加到Q3 c极，另一路经启动电阻R14加到Q3 b极，因此Q3导通，其c极电流开始增加，经B2的绕组互感，另一绕组感生电压经R11，C29注入Q3 b极，加速了Q3的饱和进程。
