压力容器现场组焊工艺标1.0适用范畴本标准规定了压力容器现场组对和焊接的差不多要求和工艺流程,不包含设备内件和附件安装。

本标准适用于分段或分片到货的压力容器现场组焊。

不适用于球形储罐、钢制立式储罐的现场安装。

容器施工中的安全技术及劳动爱护应按《石油化工施工安全技术规程》SH3505有关规定执行。

容器的现场组焊除应符合本标准外,尚应符合现行有关法规和标准的规定。

2.0引用标准下列标准所包含的条文,通过在本标准中引用而构成本标准的条文,本标准公布时,所引用标准均为有效。

若下列标准被修订,本标准中所引用的下列标准的有关条文在使用时应参考最新版本。

GB 150-1998 钢制压力容器SH3524-1999 石油化工钢制塔、容器现场组焊施工工艺标准JB4708-2000 钢制压力容器焊接工艺评定JB/T 4709-2000 钢制压力容器焊接规程JB 4730-1994 压力容器无损检测压力容器安全技术监察规程3.0施工预备3.1 施工技术预备3.1.1 容器现场组焊应具有下列技术文件:设计图样和制造厂出厂文件;焊接工艺评定报告和焊接工艺规程;施工方案;施工及验收标准和规范。

3.1.2 容器组焊前应组织有关专业技术人员进行施工图会审,审查要点为:设计图样、制造厂出厂文件及使用的标准、规范;总装配图与各专业零部件图样之间的衔接及材质、标高、方位和要紧尺寸;容器结构在施工时的可行性和稳固性;采纳的新技术、新工艺、新材料在施工中的可行性。

3.1.3 关于新工艺、新技术,必要时施工单位应组织技术人员和工人进行调研和培训。

3.1.4 施工前应进行技术交底,明确任务的特点、施工进度、施工方法、技术要求、质量标准以及安全措施。

3.1.5 现场组对安装的压力容器在施工前,应按照国家质量技术监督局制订的《压力容器安全技术检察规程》向压力容器使用登记所在地的安全检察机构进行申报。

申报的内容有:压力容器的名称、数量、制造单位、使用单位、安装单位及安装地点;申报资料包括:制造和安装单位资质,专门施工人员岗位资质、质保手册和质保体系、施工方案等。

压力容器焊接工艺文件(DOC 39页)

压力容器焊接工艺文件(DOC 39页)

压力容器焊接工艺文件(DOC 39页)换热面积(m3)65 √设计使用寿命(年)10 √特殊制造要求酸洗钝化,钝化膜蓝点检查√热处理要求/ √耐压试验要求(MPa)管程:0.55 壳程:1.02 √泄露试验要求(MPa)壳程:0.77 √预防腐蚀要求碳钢部分环氧富锌底漆两遍,环氧面漆两遍√安全附件要求√铭牌位置按图示√包装运输及现场安装按合同√设备设计计算书有√√备注工艺审核日期监检人员签字日期材料审核日期焊接审核日期检验审核日期压力容器施焊焊工明细表产品名称加热箱制造编号R11062 类别Ⅱ类姓名焊工钢印证件编号施焊焊缝代号刘恒辉A145 TS6JSJSW00230F A1-4、B1-3、D8鉴志超H382 TS6JSJW02038F D3-6、C4-5、C7、D9-14、B4-7 郭阿峰H218 TS6JSJSW01811F D1-2、D7-8、C6、C1-3编制日期审核日期C检监员日期压力容器材料明细表第1页共2页产品名称加热箱产品图号容器类别Ⅰ类产品编号序号零件代号零件名称钢号材料规格工件规格下料尺寸件数净数量(Kg)出库数量(Kg)备注1 角铁/ 40X40X4L=95 4 138.12 上板20 δ=15 1974X500 L=1782 5.08 5.363 长侧板Q345RPL125(B)-10RF2 11外购4 下板20ⅡRF700-1.0 1 52.8 外购5 隔板Q345R 见图 1 17.1 详见10图纸6 短侧板Q345R δ=8DN700δ=8L=1112224X1111 15.5 16.97 防护板Q345R δ=8 EHA700X8 φ910 1 36.6 528 加强柱35 M20X140-A 64 18.63外购9 进气口管子8级M20128/外购10 进气口法兰石棉橡胶板700-1.0 1 /外购11 圆螺00Cr17Niφφ108X4 L=99 1 1.02 1.1211母组件14Mo2 108X4 L=9912 出气口法兰00Cr17Ni14Mo2ⅡWN100(B)-25RFS=41 6.5外购13 出气口管子00Cr17Ni14Mo2φ25X2φ25X2L=414L=41422 12.54 12.8414 圆螺母00Cr17Ni14Mo2δ=6 φ695.5X6φ695.55 40 115见图15 抓板00Cr17Ni14Mo2φ12φ12L=2150L=21506 11.5 11.5512编日期审核日期制13石家庄市东明非标设备有限公司共20页第1页焊接工艺指令卡产品名称:加热箱产品编号:R11062图号:SB25-83-1编制:审核:14监检员:15焊接材料汇总表共20页第2页焊接工艺规程母材钢号及规格(mm)焊条电弧焊SMAW 埋弧焊SAW气体保护焊MG/TIG型(牌)号规格(mm)定额(Kg)烘干温度(℃)保温时间(h)型(牌)号规格(mm)定额(Kg)烘干温度(℃)保温时间(h)型(牌)号规格(mm)定额(Kg)纯度(%)00Cr17Ni14Mo2Q235R/A002Φ3.2Φ43.448.171620#δ8、6、3.5~6J50 7Φ3.2Φ41.72.33350 1~2J42 7Φ3.2Φ41.735.31350 1~2A0 42Φ3.2Φ40.04350 1~2压力容器技术特性17部位设计压力MP设计温度℃试验压力MP焊接接头系数容器类别备注壳程0.77 180℃水压1.02气密0.771 Ⅱ类管程0.44 40℃水压0.55 0.8518焊接工艺指令卡20页第4页焊接接头编号焊接工艺卡编号焊接工艺评定编号焊工持证项目无损检测要求A1、A2、B1 DMH-Ⅶ2-1-3-6 2011 HP -12 SMAW -Ⅳ-3G-12-F4RT-100% Ⅱ级合格A3、B2 DMH-Ⅱ-1-3-8 HPSMAW-Ⅱ-1G-6SMAW -Ⅱ-3G-12-F3JRT-20% Ⅲ级合格A4、B3 DMH-Ⅱ-1-3-8 2011 HP -25 SMAW -Ⅱ-3G-12- F3JRT-20% Ⅲ级合格B5、B6、B7、B8 DMH-Ⅶ2-1-5-4 2011 HP -14GTAW -Ⅳ-6G-3/18-02PT-100% Ⅰ级合格C1、C2 DMH-Ⅰ/Ⅱ-2-3-42011 HP -10SMAW -Ⅱ-6FG-9/18-F3J19C3 DMH-Ⅰ/Ⅱ-2-3-42011 HP -05SMAW -Ⅱ-6FG-9/18-F3JD1、D2 DMH-Ⅰ/Ⅱ-2-3-4/82011 HP -102010 HP -08SMAW -Ⅱ-6FG-9/18-F3JD7 DMH-Ⅰ/Ⅱ-2-3-4/82010 HP -132010 HP -08SMAW -Ⅱ-6FG-9/18-F3JD8 DMH-Ⅰ/Ⅱ-2-3-8/302011 HP -102010 HP -08SMAW -Ⅱ-6FG-9/18-F3JMT-100% Ⅰ级合格D11 DMH-Ⅰ/Ⅱ-2-3-8/302010 HP -132010 HP -08SMAW -Ⅱ-6FG-9/18-F3JMT-100% Ⅰ级合格D9、D10 DMH-Ⅶ2-2-3-6/302011 HP -102011 HP -232010 HP -05SMAW -Ⅳ-6FG(K)-9/18-F4PT-100% Ⅰ级合格D3、D4、D5、D6 DMH-Ⅶ2-2-3-4/62011 HP -122010 HP -05SMAW -Ⅱ-6FG-9/18-F3JPT-20% Ⅲ级合格20D17、D18DMH-Ⅶ2-2-5-2.5/302011 HP -15GTAW -Ⅳ-6G-3/18-02D12 DMH-Ⅱ-2-3-10/82011 HP -10SMAW -Ⅱ-6FG-12/18-F3JD13、D14 DMH-Ⅶ2-2-3-6 2011 HP -12SMAW -Ⅳ-6FG(K)-9/18-F4D15、D16 DMH-Ⅰ/Ⅶ2-2-3-3/62011 HP -17SMAW -Ⅳ-6FG(K)-9/18-F4 焊接工艺指令卡2122接头焊接工艺卡共20页第5页焊接层次顺序示意图:母材1 00Cr17Ni14Mo2厚度(mm) 6 焊接工艺卡编号DMH-Ⅶ2-1-3-6母材2 00Cr17Ni14Mo2厚度(mm) 图号SB25-83-1母材3 厚度(mm) 接头名称筒体纵缝、环缝焊接顺序反1、正1、正2 接头型式对接坡口型式V 接头编号A1、A2坡口角度(℃) 60°焊接工艺评定报告编号HP 2011 -12钝边(mm) 1~2 焊缝余高(mm)焊工持证项目SMAW-Ⅳ-3G-12-F4组装间隙(mm) 2~3备注:焊接位置焊接层次焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)气体流量(L/min)线能量KJ/min预热温度(℃)型(牌)号直径(mm)极性电流(A)层间温度(℃) ≤150焊后热处理正1 焊条电弧焊A022 ф3.2 直流反接90~120 20~22 8~9 12~19.8后热正2 焊条电弧焊A022 ф4.0 直流反接160~180 20~22 10~12 16~23.8钨极直径(mm) 反1 焊条电弧焊A022 ф3.2直流反接90~120 20~22 8~9 12~19.823喷嘴直径(mm)气体成份接头焊接工艺卡共20页第6页焊接层次顺序示意图:母材1 Q345R 厚度(mm) 8 焊接工艺卡编号DMH-Ⅱ-1-3-8母材2 Q345R 厚度(mm) 8 图号SB25-83-1母材3 厚度(mm) 接头名称管箱筒体纵缝、与封头环缝焊接顺序正1、正2、正3 接头型式对接坡口型式V 接头编号C1坡口角度(℃) 60°焊接工艺评定报告编号HPSMAW-II-1G-6钝边(mm) 1~2 焊缝余高(mm)焊工持证项目SMAW-II-3 G-12-F3J组装间隙(mm) 2~3备注:焊接位置焊接层次焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)气体流量(L/min)线能量KJ/min预热温度(℃) 型(牌)号直径极性电流(A)24层间温度(℃) ≤150(mm)焊后热处理消除应力正1 焊条焊电弧焊J507 ф3.2 直反90~120 20~22 8~9 12~19.8 后热正2 焊条焊电弧焊J507 ф4.0 直反160~180 20~22 10~12 16~23.8钨极直径(mm)反1 焊条焊电弧焊J507 ф3.2 直反90~120 20~22 8~9 12~19.8 喷嘴直径(mm)气体成份接头焊接工艺卡共20页第7页焊接层次顺序示意图:母材1 Q345R 厚度(mm) 8 焊接工艺卡编号DMH-Ⅱ-1-3-8母材2 Q345R 厚度(mm) 8 图号SB25-83-1母材3 厚度(mm) 接头名称管箱筒体纵缝、与封头环缝焊接顺序正1、正2、正3 接头型式对接坡口型式V 接头编号C2坡口角度(℃) 60°焊接工艺评定报告编号2011HP-2525钝边(mm) 1~2 焊缝余高(mm)焊工持证项目SMAW-II-3 G-12-F3J组装间隙(mm) 2~3备注:焊接位置焊接层次焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)气体流量(L/min)线能量KJ/min预热温度(℃)型(牌)号直径(mm)极性电流(A)层间温度(℃) ≤150焊后热处理正1 焊条焊电弧焊J507 ф3.2 直反90~120 20~22 8~9 12~19.8 后热正2 焊条焊电弧焊J507 ф4.0 直反160~180 20~22 10~12 16~23.8钨极直径(mm)反1 焊条焊电弧焊J507 ф3.2 直反90~120 20~22 8~9 12~19.8 喷嘴直径(mm)气体成份接头焊接工艺卡共20页第8页26焊接层次顺序示意图:母材1 00Cr17Ni14Mo2厚度(mm)焊接工艺卡编号DMH-Ⅶ2-1-5-4母材2 00Cr17Ni14Mo2Ⅱ厚度(mm) 3.5~4.5 图号SB25-83-1母材3 厚度(mm) 接头名称接管与法兰焊接顺序正1、正2 接头型式对接接头坡口型式V 接头编号C3、C4坡口角度(℃) 60 焊接工艺评定报告编号2011 HP -14钝边(mm) 0~2 焊缝余高(mm)焊工持证项目GTAW-IV-6G-3/18-02组装间隙(mm) 2~2.5 备注:焊接位置焊接层次焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)气体流量(L/min)线能量KJ/min预热温度(℃)型(牌)号直径(mm)极性电流(A)层间温度(℃) ≤150焊后热处理正1 钨极氩弧焊ER316Lф2.5 直正80~10012~13 10~13 6~7 4.4~7.8后热正2 钨极氩ER31ф2.5 直正80~10012~13 10~13 6~7 4.4~7.827弧焊6L钨极直径(mm)Φ2.5喷嘴直径(mm)Φ8.0气体成份氩气接头焊接工艺卡共20页第9页焊接层次顺序示意图:母材1 Q345R 厚度(mm) 焊接工艺卡编号DMH-Ⅰ/Ⅱ-2-3-4母材2 20# 厚度(mm) 3.54.5图号SB25-83-1母材3 厚度(mm) 接头名称接管与法兰焊接顺序正1、反1、正2 接头型式角接坡口型式接头编号C5~C12坡口角度(℃) 50°焊接工艺评定报告编号2011 HP -10钝边(mm) 焊缝余高(mm) 4 焊工持证项目SMAW-Ⅱ28-6FG-9/18-F3J组装间隙(mm) 0.5~1备注:焊接位置焊接层次焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)气体流量(L/min)线能量KJ/min预热温度(℃)型(牌)号直径(mm)极性电流(A)层间温度(℃) ≤50焊后热处理消除应力正1 焊条电弧焊J427 ф3.2 直流反接90~120 20~22 8~9 12~19.8后热正2 焊条电弧焊J427 ф3.2 直流反接90~120 20~22 8~9 12~19.8钨极直径(mm) 反1 焊条电弧焊J427 ф3.2直流反接90~120 20~228~9 12~19.8喷嘴直径(mm) 反2 焊条电弧焊J427 ф3.2直流反接90~120 20~228~9 12~19.8气体成份接头焊接工艺卡共20页第10页焊接层次顺序示意图:母材1 Q345R 厚度(mm) 焊接工艺卡编号DMH-Ⅰ/Ⅱ-2-3-4母材2 20# 厚度(mm) 3.54.5图号SB25-83-129母材3 厚度(mm) 接头名称接管与法兰焊接顺序正1、反1、正2 接头型式角接坡口型式接头编号D7、D8坡口角度(℃) 50°焊接工艺评定报告编号2010 HP -05钝边(mm) 焊缝余高(mm) 4 焊工持证项目SMAW-Ⅱ-6FG-9/18-F3J组装间隙(mm) 0.5~1备注:焊接位置焊接层次焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)气体流量(L/min)线能量KJ/min预热温度(℃)型(牌)号直径(mm)极性电流(A)层间温度(℃) ≤50焊后热处理正1 焊条电弧焊J427 ф3.2 直流反接90~120 20~22 8~9 12~19.8后热正2 焊条电弧焊J427 ф3.2 直流反接90~120 20~22 8~9 12~19.8钨极直径(mm) 反1 焊条电弧焊J427 ф3.2直流反接90~120 0~22 8~9 12~19.8喷嘴直径(mm) 反2 焊条电弧焊J427 ф3.2直流反接90~120 0~22 8~9 12~19.8气体成份30接头焊接工艺卡共20页第11页焊接层次顺序示意图:母材1 Q345R 厚度(mm) 8 焊接工艺卡编号DMH-Ⅰ/Ⅱ-2-3-4/8母材2 20# 厚度(mm) 3.54.5图号SB25-83-1母材3 厚度(mm) 接头名称接管与封头焊接顺序正1、正2、正3、反1 接头型式角接坡口型式V 接头编号D6坡口角度(℃) 50±5°焊接工艺评定报告编号2011 HP -102010HP-08钝边(mm) 0.5~1.5 焊缝余高(mm)焊工持证项目SMAW-Ⅱ-6FG-9/18-F3J组装间隙(mm) 2~2.5备注:焊接位置焊接层次焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)气体流量(L/min)线能量KJ/min预热温度(℃)型(牌)号直径(mm)极性电流(A)层间温度(℃) ≤50焊后热处理消除应力正1 焊条电弧焊J427 ф3.2 直流反接90~120 20~22 8~9 12~19.831后热正2、3焊条电弧焊J427 ф4.0直流反接160~180 20~22 10~12 16~23.8钨极直径(mm) 反1 焊条电弧焊J427 ф4.0直流反接160~180 20~22 10~12 16~23.8喷嘴直径(mm)气体成份接头焊接工艺卡共20页第12页焊接层次顺序示意图:母材1 Q345R 厚度(mm) 8 焊接工艺卡编号DMH-Ⅰ/Ⅱ-2-3-4/8母材2 20# 厚度(mm) 3.54.5图号SB25-83-1母材3 厚度(mm) 接头名称接管与封头焊接顺序正1、正2、反1 接头型式角接坡口型式V 接头编号D9坡口角度(℃) 50±5°焊接工艺评定报告编号2010HP-132010HP-08钝边(mm) 0.5~1.5 焊缝余高(mm)焊工持证项目SMAW-Ⅱ32-6FG-9/18-F3J组装间隙(mm) 2~2.5备注:焊接位置焊接层次焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)气体流量(L/min)线能量KJ/min预热温度(℃)型(牌)号直径(mm)极性电流(A)层间温度(℃) ≤50焊后热处理正1 焊条电弧焊J427 ф3.2 直流反接90~120 20~22 8~9 12~19.8后热正2、3焊条电弧焊J427 ф4.0直流反接160~180 20~22 10~12 16~23.8钨极直径(mm) 反1 焊条电弧焊J427 ф4.0直流反接160~180 20~22 10~12 16~23.8喷嘴直径(mm)气体成份接头焊接工艺卡共20页第13页焊接层次顺序示意图:母材1Q345R 厚度(mm) 8 焊接工艺卡编号DMH-Ⅰ/Ⅱ-2-3-8/30母材220#厚度(mm) 图号SB25-83-1母材3厚度(mm) 接头名称设备法兰与筒体33焊接顺序正1、正2、正3、反1、接头型式角接坡口型式V 接头编号D3~D4坡口角度(℃) 50±5°焊接工艺评定报告编号2011HP-102010HP-08钝边(mm) 0.5~1.5 焊缝余高(mm)焊工持证项目SMAW-Ⅱ-6FG-12/18-F3J组装间隙(mm) 2~2.5备注:焊接位置焊接层次焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)气体流量(L/min)线能量KJ/min预热温度(℃)型(牌)号直径(mm)极性电流(A)层间温度(℃) ≤50焊后热处理消除应力正1 焊条电弧焊J427 ф3.2 直流反接90~120 20~22 8~9 12~19.8后热正2 焊条电弧焊J427ф4.0 直流反接160~180 20~22 10~12 16~23.8钨极直径(mm) 正3 焊条电弧焊J427ф4.0直流反接160~180 20~22 10~12 16~23.8喷嘴直径(mm) 正4 焊条电弧焊J427ф4.0直流反接160~180 20~22 10~12 16~23.8气体成份34接头焊接工艺卡共20页第14页焊接层次顺序示意图:母材1 Q345R 厚度(mm) 8 焊接工艺卡编号DMH-Ⅰ/Ⅱ-2-3-8/30母材2 20#厚度(mm) 图号SB25-83-1 母材3 厚度(mm) 接头名称设备法兰与筒体焊接顺序正1、正2、正3、反1、接头型式角接坡口型式V 接头编号D10~17坡口角度(℃) 50±5°焊接工艺评定报告编号2010HP-132010HP-08钝边(mm) 0.5~1.5 焊缝余高(mm)焊工持证项目SMAW-Ⅱ-6FG-12/18-F3J组装间隙(mm) 2~2.5备注:焊接位置焊接层次焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)气体流量(L/min)线能量KJ/min预热温度(℃)型(牌)号直径(mm)极性电流(A)层间温度(℃) ≤5035焊后热处理正1 焊条电弧焊J427 ф3.2 直流反接90~120 20~22 8~9 12~19.8后热正2 焊条电弧焊J427ф4.0 直流反接160~180 20~22 10~12 16~23.8钨极直径(mm) 正3 焊条电弧焊J427ф4.0直流反接160~180 20~22 10~12 16~23.8喷嘴直径(mm) 正4 焊条电弧焊J427ф4.0直流反接160~180 20~22 10~12 16~23.8气体成份接头焊接工艺卡共20页第15页焊接层次顺序示意图:母材1 00Cr17Ni14Mo2厚度(mm) 8焊接工艺卡编号DMH-Ⅶ2-2-3-.6/30母材2 00Cr17Ni14Mo2Ⅱ厚度(mm) 图号SB25-83-1母材3 厚度(mm) 接头名称筒体与管板焊接顺序正1、正2、正3、反1、接头型式角接坡口型式V 接头编号D1、D2坡口角度(℃) 50±5°焊接工艺评定报告编号HP 2011-122011HP-23362010HP-05钝边(mm) 0.5~1.5 焊缝余高(mm)焊工持证项目SMAW-IV-6FG(K)-9/18-F4组装间隙(mm) 2~2.5备注:焊接位置焊接层次焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)气体流量(L/min)线能量KJ/min预热温度(℃)型(牌)号直径(mm)极性电流(A)层间温度(℃) ≤50焊后热处理正1 焊条电弧焊A022 ф3.2 直流反接90~120 20~22 8~9 12~19.8后热正2 焊条电弧焊A022 ф4.0 直流反接160~180 20~22 10~12 16~23.8钨极直径(mm) 正3 焊条电弧焊A022 ф4.0直流反接160~180 20~22 10~12 16~23.8喷嘴直径(mm) 正4 焊条电弧焊A022 ф4.0直流反接160~180 20~22 10~12 16~23.8气体成份接头焊接工艺卡共20页第16页焊接层次顺序示意图:母材1 00Cr17Ni14Mo2厚度(mm) 8 焊接工艺卡编号DMH-Ⅶ2-2-3-4/637母材2 00Cr17Ni14Mo2Ⅱ厚度(mm)3.54图号SB25-83-1母材3 厚度(mm) 接头名称接管与筒体焊接顺序正1、正2、正3、反1 接头型式角接坡口型式V 接头编号D3、D4、D5、D6坡口角度(℃) 50±5°焊接工艺评定报告编号2011 HP-122010HP-05钝边(mm) 0.5~1.5 焊缝余高(mm)焊工持证项目SMAW-Ⅱ-6FG-9/18-F3J组装间隙(mm) 2~2.5备注:焊接位置焊接层次焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)气体流量(L/min)线能量KJ/min预热温度(℃)型(牌)号直径(mm)极性电流(A)层间温度(℃) ≤50焊后热处理正1 焊条电弧焊A022 ф3.2 直流反接90~120 20~22 8~9 12~19.8后热正2、3焊条电弧焊A022 ф4.0直流反接160~180 20~22 10~12 16~23.8钨极直径(mm) 反1 焊条电弧焊A022 ф4.0直流反接160~180 20~22 10~12 16~23.8喷嘴直径(mm)38气体成份接头焊接工艺卡共20页第17页焊接层次顺序示意图:母材1 00Cr17Ni14Mo2厚度(mm) 焊接工艺卡编号DMH-Ⅶ2-2-5-2.5/30母材2 00Cr17Ni14Mo2Ⅱ厚度(mm) 2.5 图号SB25-83-1母材3 厚度(mm) 接头名称换热管与管板焊接顺序正1、正2 接头型式角接坡口型式接头编号D17~18坡口角度(℃) 焊接工艺评定报告编号2011 HP -15钝边(mm) 焊缝余高(mm) 4GTAW-Ⅳ-6FG-3/18-02组装间隙(mm) 备注:焊接位置平位焊接层次焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)气体流量(L/min)线能量KJ/min预热温度(℃)型(牌)号直径(mm)极性电流(A)层间温度(℃) ≤50焊后热处理正1 钨极氩弧焊ER316L ф2.5 直流80~10012~13 10~13 6~7 4.4~7.8正接后热正2 钨极氩弧焊ER316L ф2.5 直流正接80~10012~13 10~13 6~7 4.4~7.8钨极直径(mm)Φ2.5喷嘴直径(mm)Φ8.0气体成份接头焊接工艺卡共20页第18页-焊接层次顺序示意图:母材1 Q345R 厚度(mm) 焊接工艺卡编号DMH-Ⅱ-2-3-10/8母材2 Q345R 厚度(mm) 图号SB25-83-1母材3 厚度(mm) 接头名称隔板与封头焊接顺序1、2、3 接头型式角接坡口型式接头编号D12坡口角度(℃) 焊接工艺评定报告编号2011HP-10钝边(mm) 焊缝余高(mm)焊工持证项目SMAW-Ⅱ40-6FG-12/18-F3J组装间隙(mm) 0~1备注:焊接位置焊接层次焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)气体流量(L/min)线能量KJ/min预热温度(℃)型(牌)号直径(mm)极性电流(A)层间温度(℃) ≤50焊后热处理消除应力 1 焊条电弧焊J507 ф3.2 直流反接90~12020~228~9 14.5~20.8后热 2 焊条电弧焊J507 ф4.0 直流反接160~18020~2210~12 16~23.8钨极直径(mm)喷嘴直径(mm)气体成份接头焊接工艺卡共20页第19页焊接层次顺序示意图:母材1 00Cr17Ni14Mo2厚度(mm) 焊接工艺卡编号DMH-Ⅶ2-2-3-641母材2 00Cr17Ni14Mo2Ⅱ厚度(mm) 图号SB25-83-1母材3 厚度(mm) 接头名称底座板与筒体焊接顺序1、2、3 接头型式角接坡口型式接头编号D13、D14坡口角度(℃) 焊接工艺评定报告编号2011 HP -12钝边(mm) 焊缝余高(mm)焊工持证项目SMAW-IV-6FG(K)-9/18-F4组装间隙(mm) 0~1备注:焊接位置焊接层次焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)气体流量(L/min)线能量KJ/min预热温度(℃)型(牌)号直径(mm)极性电流(A)层间温度(℃) ≤50焊后热处理 1 焊条电弧焊A022 ф3.2 直流反接90~12020~228~9 14.5~20.8后热 2 焊条电弧焊A022 ф4.0 直流反接160~18020~2210~12 16~23.8钨极直径(mm)喷嘴直径(mm)气体成份42接头焊接工艺卡共20页第20页焊接层次顺序示意图:母材1 00Cr17Ni14Mo2厚度(mm) 14 焊接工艺卡编号DMH-Ⅰ/Ⅶ2-2-3-3/6母材2 Q235B 厚度(mm) 3 图号SB25-83-1 母材3 厚度(mm) 接头名称铭牌座与筒体焊接顺序接头型式角接坡口型式接头编号D15、D16坡口角度(℃) 焊接工艺评定报告编号2011 HP -17钝边(mm) 0~1 焊缝余高(mm)焊工持证项目SMAW-Ⅳ-3G-12-F4组装间隙(mm) 0~1 备注:焊接位置焊接层次焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)气体流量(L/min)线能量KJ/min预热温度(℃)型(牌)号直径(mm)极性电流(A)层间温度(℃)焊后热处理焊条电弧焊A042 ф3.2 直流反接70~10020~22 8~9 9.3~16.543后热钨极直径(mm)喷嘴直径(mm)气体成份44产品名称 图 制造编号 产品制造综合卡 使用单位 容器类别 共 2加热箱 SB25-R11062 Ⅱ类 图号或 标准号 件号 名称 件数 材料 定额 工艺线路牌号 名规格单总剪切砂刨机钳锻铆复理外外备SB25-83 1 管 1 / 1313 √ GB/T811-接 2 20 钢φ133X4.5 2.5 5. √ HG/T201-法 2 Q345R 钢PL125(B)- 5.511 √ JB/T4701-法 1 20Ⅱ 锻RF700-1.0 52.52 √ SB25-831-隔 1 Q345R 钢见图 17.17 √ √1-筒 1 Q345R 钢DN700δ15.15 √ √ JB/T4741-封 1 Q345R 钢EHA700X8 36.36 √ √ JB/T470 2 螺635 M20X140-A 0.218 √ GB/T61 3 螺18级 M20 / √ SB25-83 4 垫 1 石棉橡胶 700-1.0 / √5 接 1 00Cr17Ni 钢φ108X4 1.0 1. √ HG/T2056 法 1 00Cr17Ni 锻WN100(B)- 6.5 6. √7 定200Cr17Ni 钢φ25X2 0.512 √ SB25-838 折 5 00Cr17Ni 钢φ695.5X6 8.0 40 √ √ SB25-839 拉 6 00Cr17Ni 圆φ12 1.911. √ √10 筒 1 00Cr17Ni 钢DN700δ2525 √ √ 11 换300Cr17Ni 钢φ25X2 2.897 √ 12 接 2 00Cr17Ni 钢φ45X3.5 0.40. √ HG/T2013 法 2 00Cr17Ni 锻WN40(B)-2 2.0 4. √ JB/T47014 垫 1 石棉橡胶 700-1.0 / √ SB25-8315 管 1 00Cr17Ni 钢φ830X30 78 78 √ JB/T47016 法 1 20Ⅱ 锻RF700-1.0 3.2 3. √17 筒 1 Q345R 钢DN700δ29.29 √ √ JB/T47418 封 1 Q345R 钢EHA736.36 √ √GB/T8119 接 1 20 钢φ0.50. √HG/T2020 法 1 Q345R 钢PL40(B)-1 2.0 2. √ 编制 日期 审核 日期产品名称 图 制造编号 产品制造综合卡 使用单位 容器类共 2加热箱 SB25-R11062 Ⅱ类 图号或 标准号 件号 名称 件数材料 定额 工艺线路牌号 名规格单总剪切砂刨机钳锻铆复理外外备 21 接 1 00Cr17Ni 钢φ89X4 0.80. √ HG/T2022 法 1 00Cr17Ni 锻WN80(B)-2 3.0 3. √23 接 1 0Cr18Ni9 钢70X50X6 0.10. √ JB/T47124 支 1 Q235B/00C B Ⅰ700-S 30 30 √24地 1 Q235B 钢640X150X17.57. √ 24腹 1 Q235B 钢590X375X8 13.13 √ 24筋 2 Q235B 钢120X240X8 1.8 3. √ 24垫 1 00Cr17Ni 钢830X240X6 9.39. √ 25 定8 00Cr17Ni 钢φ25X2 1.19. √ SB25-8326 拉 2 00Cr17Ni φ12 1.5 3. √ √ GB/T41-27 螺15级 M12 / √ JB/T47128 支 1 Q235B/00C B Ⅰ700-F 30 30 √28地 1 Q235B 钢640X150X17.57. √ 28腹 1 Q235B 钢590X375X8 13.13 √ 28筋 2 Q235B 钢120X240X8 1.8 3. √ 28垫 1 00Cr17Ni 钢830X240X6 9.39. √ SB25-8329 管 1 00Cr17Ni φ830X30 78 78 √编制日期审核日期47产品名称图号制造编号封头制造卡件号零件编号第 2 页加热箱SB25-83-1R11062R11062F1共 2 页控制标序号工序工艺内容及技术要求设备工装操作者专检责任师日期监检员日期数检查员1 领料⑴核对材料表面状况,不允许目测超声夹渣、分层等缺陷。

压力容器现场组焊工艺守1

压力容器现场组焊工艺守1

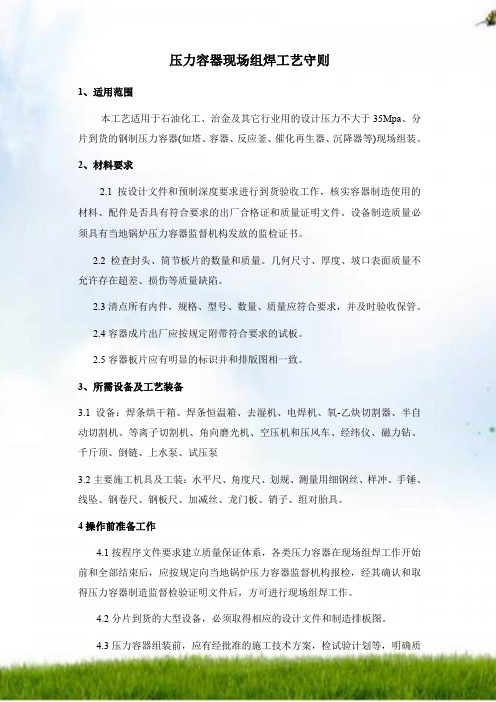

压力容器现场组焊工艺守则1、适用范围本工艺适用于石油化工、治金及其它行业用的设计压力不大于35Mpa、分片到货的钢制压力容器(如塔、容器、反应釜、催化再生器、沉降器等)现场组装。
