发电厂电气部分课程设计
发电厂电气部分课程设计说明书
发电⼚电⽓部分课程设计说明书发电⼚电⽓部分课程设计说明书1.前⾔电⽓主接线设计的主要内容有：（1）电⼒系统分析（2）负荷分析（3）主变压器的选择（4）主接线⽅案的设计（5）中性点接地⽅式的⼈确定（6）⽆功补偿（7）⼚⽤电或所⽤电的选择（8）限制短路电流的措施（9）短路电流计算及主要电⽓设备的选择电⽓主接线的基本要求:满⾜可靠性，灵活性，经济性电⽓主接线的设计原则是：应根据发电⼚在电⼒系统的地位和作⽤，⾸先应满⾜电⼒系统的可靠运⾏和经济调度的要求。
根据规划容量、本期建设规模、输送电压等级、进出线回路数、供电负荷的重要性、保证供需平衡、电⼒系统线路容量、电⽓设备性能和周围环境及⾃动化规划与要求等条件确定。
应满⾜可靠性、灵活性和经济性的要求。
电⽓主接线的设计依据负荷⼤⼩和重要性（1）对于⼀级负荷必须有两个独⽴电源供电，切当任何⼀个电源失去后，能保证对全部⼀级负荷不间断供电。
（2）对于⼆级负荷⼀般要有两个独⽴电源供电，且当任何⼀个电源失去后，能保证全部或⼤部分⼆级负荷的供电。
（3）对于三级负荷⼀般只需⼀个电源供电。
2.原始资料分析（1）、电⼚规模：装机容量: 装机4台，容量分别为4X200MW, U=N机组年利⽤⼩时数: Tmax=6200h⽓象条件：年最⾼温度40度，平均⽓温25度，⽓象条件⼀般，⽆特殊要求⼚⽤电率：8%。
（2）、主要技术指标：（1）保证供电安全、可靠、经济；（2）功率因数达到及以上2.主接线⽅案确定（1）⽅案⼀电压等级的⽅案选择。
由于220KV 电压等级的电压馈线数⽬是2回，所以220 KV电压等级的接线形式可以选择单母线接线形式。
由于单母线接线本⾝的简单、经济、⽅便等基本优点，采⽤设备少、投资省、操作⽅便、便于扩建和采⽤成套配电设备装置，所以220 KV电压等级的接线形式选择为单母线接线。
电压等级的⽅案选择。
由于110KV电压等级的电压馈线数⽬是6回，所以在本⽅案中的可选择的接线形式是单母线分段接线。
发电厂变电所电气部分课程设计 (2)
发电厂变电所电气部分课程设计1. 引言本文档旨在对发电厂变电所电气部分课程设计进行详细介绍和说明。
本课程设计旨在培养学生对发电厂变电所电气部分的了解与掌握，为学生将来的工作打下坚实的基础。
2. 设计目标本课程设计的目标是：通过对发电厂变电所电气系统的详细了解，掌握变电站的运行、维护、故障排除等实际操作技能，培养专业电气工程技术人才。
3. 设计具体内容3.1 课程设置本课程的设置应包括课程开设的时间、地点、方案、教学目标、教学形式、学习方法等方面。
应该考虑到学生的特点和实际需要，制定科学、合理的课程设计方案。
3.2 课程教学计划本课程的教学计划应该明确教学目标和内容，安排教学时间和教学方法，合理安排实验和实践环节。
同时，也应该考虑到学生的学习特点和实际情况，避免过于繁琐和枯燥。
3.3 实践环节的设计本课程设计必须包括实践环节的设计和实践教学计划。
应该安排一定的时间进行实践训练，让学生能够通过实践操作来掌握电气知识和技能。
3.4 课程评估方式本课程的评估方式应该考虑到学生的实际情况，采取多种形式进行评估，如考试、实验报告、作业等方式，以全面了解学生的学习情况。
4. 教学方法通过多种教学方法，如理论教学、案例教学、实验教学、模拟教学等来进行教学。
应着重注重讲解实际应用中的知识和技能，使学生更好的掌握发电厂变电所电气系统的实际运行情况。
5. 课程总结本课程设计旨在培养学生对发电厂变电所电气部分的了解和掌握，为学生将来走向职场的道路打下坚实的基础。
教师要注重理论知识和实际应用的结合，提高学生的综合素质和实际操作技能。
6. 参考文献•《电气工程基础》张广泰等著，电力出版社，2008年版•《模拟与数字电路》朱鹏，电子工业出版社，2004年版•《电气工程基础实验》张广泰等著，电力出版社，2010年版。
《发电厂电气部分》课程设计--变电站电气一次部分初步设计

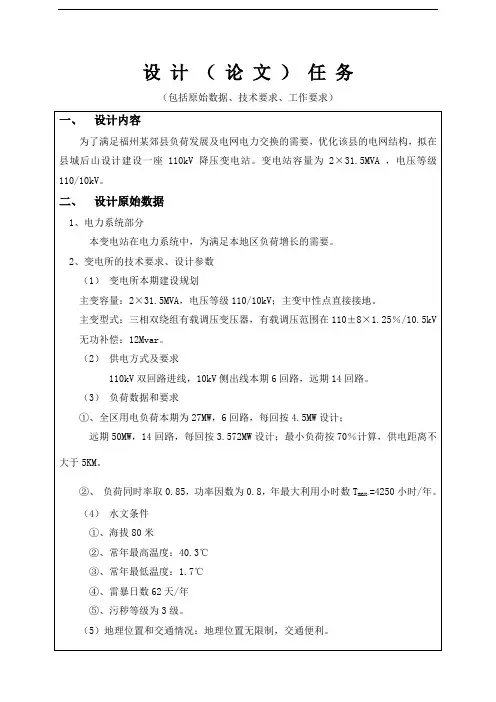

设计（论文）任务（包括原始数据、技术要求、工作要求）课程设计的主要内容目录第1章概述 51.1 设计的依据． 51.2 电力系统概述 51.3 110kV变电所各级电压负荷情况分析． 61.4 110kV变电所的自然条件 6第2章电气主接线72.1 电气主接线设计的基本要求72.2 主变压器台数、容量、型式的选择72.3 电气主接线设计方案的技术经济比较与确定9 2.4 110kV变电所主接线图15第3章所用电接线设计163.1 所用电设计的要求及原则．163.2 所用变的确定及所用变接线的选择16 第4章短路电流计算194.1 短路电流计算的条件194.2 短路电流计算方法和步骤194.3 三相短路电流计算20第5章电气设备选择 255.1 电气设备选择的一般条件255.2 10kV配电装置电气设备选择25．5.3 110kV配电装置电气设备的选型33参考文献41第1章概述1．1设计的依据1.1.1依据根据设计任务书下达的任务和原始数据设计。
1.1.2设计内容为了满足该县负荷发展及电网电力交换的需要，优化该县的电网结构，拟在县城后山设计建设一座2×50MVA 110/10的降压变电所，简称110kV 变电所。
1.2电力系统概述1.2.1本变电所与电力系统联系12、说明110kV变电所通过两回110kV线路接至该变电所，再与电力系统相连。
由于原始数据未提供电力系统X X、S j及110kV变电所接线路长度L。
这里将X X取为0.0451, S j取为100MVA;按供电半径不大于5kM要求,110kV线路长度定为4.8kM。
1.2.2 110kV变电所在电力系统中的地位和作用1、根据110kV变电所与系统联系的情况来看，属于终端变电所。
2、110kV变电所主要供电给本地区用户，用电负荷属于Ⅱ类负荷。
1.3 110kV变电所各级电压负荷情况分析1.3.1供电方式110kV侧：共有两回进线，由系统连接双回线路对110kV变电所供电。
发电厂电气部分课程设计
发电厂电气部分课程设计任务书一课程设计目的和要求1 目的发电厂电气部分课程设计是在学生学习《发电厂电气部分》后的一次综合训练，通过这次训练不仅使学生巩固了本课程及其他课程的有关内容，而且增强学生工程观念，培养他们的电气设计能力。
2 要求1）熟悉国家能源开发策略和有关的技术规程，规定，树立供电必须安全，可靠，经济的观念；2）掌握发电厂初步设计的基本方法和主要内容；3）熟悉发电厂初步设计的基本计算；4）学习工程设计说明书的撰写。
二原始资料1 发电厂情况（1）类型：火电厂（2）发电厂容量与台数3×200+1×300MW，发电机电压15.75kv，cosφ=0.85（3）发电厂年利用小时数T max=5500h；（4）发电厂所在地最高温度40 摄氏度，年平均温度20 摄氏度，气象条件一般，所在地海拔高度低于1000m。
2 电力负荷情况1)发电机电压负荷：最大35MW，最小10MW，cosφ=0.85，T max=5300h。
2)110kv 电压负荷：最大45MW，最小20MW，cosφ=0.85，T max=5500h。
3)其余功率送入220kv 系统，系统容量15000MVA。
归算到220kv 母线阻抗为0.02，其中S j=100MVA。
4）自用电10%。
5）供电线路数目。
（1）发电机电压，架空线路6回，每回输送容量5MW，cosφ=0.85 （2）110kv 架空线路6 回，每回输送容量50MW，cosφ=0.85 （3）220kv 架空线路2 回，与系统连接。
三设计成果1 课程设计说明书1 份。
2 发电厂电气主接线图1 张。
3 课程设计计算书1 份。
原始资料分析该电厂为大中型电厂，其容量为3×200+1×300=900MW。
占电力系统容量超过电力系统的检修备用容量8~15%，没有达到事故备用容量10%的限额。
说明该电厂在带那里系统中的作用比较重要，而且年利用小时数5500h>5000h，大于电力系统发电机组的平均最大利用小时数，该电厂为火电厂，在电力系统中将主要承担基荷，从而该电厂的电气主接线可靠性要求比较高。
电气课程设计--发电厂电气部分设计
课程设计(论文)任务书课程设计(论文)题目：4×200MW区域发电厂电气部分设计目录1 绪论........................................................................................................... 错误!未定义书签。
1.1 设计背景............................................................................................ 错误!未定义书签。
1.1.1社会背景.................................................................................. 错误!未定义书签。
1.1.2专业学习背景.......................................................................... 错误!未定义书签。
1.2 设计的目的和意义............................................................................ 错误!未定义书签。
1.3 设计的主要工作................................................................................ 错误!未定义书签。
1.3.1设计内容.................................................................................. 错误!未定义书签。
1.3.2拟解决的关键问题 (1)1.4 原始资料分析 (1)1.4.1厂址概况 (1)1.4.2机组参数.................................................................................. 错误!未定义书签。
发电厂课程设计(终极版)
发电厂课程设计（终极版）《发电厂电气部分》课程设计任务书题目学生姓名大型水电厂电气设计学号（1）分析完整资料（2）设计主接线（3）排序短路电流专业班级1.课程设计的任务建议设计内容与建议（4）电气设备挑选2.设计任务内容（1）装机容量5×300mw（2）发电机额定电压18kv，cos??0.875，xd\?0.2(3)tmax?3246小时（4）主变压器，电抗标么值0.14（5）继电保护：主维护0.06s，后备维护2s（6）厂用电：并无高压厂用电设备(7)年最低温度35℃，海拔1000m，地震烈度5级.土壤电阻率600ω.m，并无特定环境条件。
（8）以4回去330kv，90～240km架空线路互连枢纽变电所，系统容量按无穷大考量，系统隆哥蒙至水电厂母线最轻电抗标么值x\＝0.1285（sj＝1000mva，已扣除十年发展）。
有段时间指导教师亲笔签名系则（教研室）主任亲笔签名学生亲笔签名2021年6月22日至2021年6月30日年月日年月日年月日目录1.前言（1）2.原始资料分析（2）3.主接线方案的确定（2）4.主变压器的确定（5）5.短路电流计算（5）6.电气设备选择（6）7.设计总结（7）8.参考文献（8）第三章a（9）第三章b（10）第三章c（12）1一．前言（一）设计任务的内容（1）装机容量5×300mw（2）发电机额定电压18kv，cos??0.875，xd\?0.2（3）tmax?3246小时（4）主变压器，电抗标么值0.14（5）继电保护：主保护0.06s，后备保护2s（6）厂用电：无高压厂用电设备（7）年最低温度35℃，海拔1000m，地震烈度5级.土壤电阻率600ω.m，无特殊环境条件（8）以4回去330kv，90～240km架空线路互连枢纽变电所，系统容量按无穷大考虑，系统归算至水电厂母线最小电抗标么值x\＝0.1285（sj＝1000mva，已计入十年发展）（二）设计目的发电厂电气部分课程设计是在学习电力系统基础课程后的一次综合性训练习，通过课程设计的课堂教学达至：（1）巩固“发电厂电气部分”、“电力系统分析”等课程的理论知识。
发电厂电气部分教案
发电厂电气部分教案章节一：电力系统概述教学目标：1. 了解电力系统的定义、功能和分类。
2. 掌握电力系统的组成和各部分的作用。
3. 了解电力系统的运行方式和特点。
教学内容：1. 电力系统的定义和功能。
2. 电力系统的分类。
3. 电力系统的组成：发电机、变压器、输电线路、配电线路、电力用户等。
4. 电力系统的运行方式：单相交流、三相交流、直流输电等。
5. 电力系统的特点：高压、大电流、远距离传输等。
教学方法：1. 讲授法：讲解电力系统的定义、功能、分类和运行方式。
2. 案例分析法：分析实际电力系统的组成和特点。
章节二：发电厂电气设备教学目标：1. 了解火力发电厂和核电站的电气设备组成。
2. 掌握各类电气设备的工作原理和性能。
3. 了解电气设备的分类和特点。
教学内容：1. 火力发电厂电气设备：发电机、变压器、母线、断路器等。
2. 核电站电气设备：发电机、变压器、核岛设备、常规岛设备等。
3. 电气设备的工作原理和性能：电磁感应、绝缘、断路等。
4. 电气设备的分类：一次设备、二次设备、辅助设备等。
5. 电气设备的特点：高压、高温、大电流等。
教学方法：1. 讲授法：讲解火力发电厂和核电站的电气设备组成。
2. 实验法：观察和分析电气设备的工作原理和性能。
章节三：电力系统保护教学目标：1. 了解电力系统保护的定义和作用。
2. 掌握电力系统保护的分类和原理。
3. 了解常见保护装置的结构和功能。
教学内容：1. 电力系统保护的定义和作用：防止电力系统故障和事故扩大，保障电力系统安全运行。
2. 电力系统保护的分类：继电保护、差动保护、接地保护等。
3. 保护原理：电气量保护、非电气量保护、综合保护等。
4. 常见保护装置：断路器、继电器、保护继电器等。
5. 保护装置的配置和整定：根据电力系统的要求进行保护装置的选择和参数设置。
教学方法：1. 讲授法：讲解电力系统保护的定义、分类和原理。
2. 实验法：观察和分析保护装置的结构和功能。
发电厂电气部分课程设计大型火电厂电气设计
发电厂电气部分课程设计---大型火电厂电气设计《发电厂电气部分课程设计》说明书课程设计任务书(3#)大型火电厂电气设计一、原始资料发电厂情况：凝汽式大型火电厂。
汽轮发电机组600MW×2台，机端电压20kV，300MW×2台，机端电压10.5kV，功率因数cosφ＝0.85，厂用电率5%，年运行时间T＝8000h，年最大负荷利用小时数T max＝6000h。
故障计算时间T k=0.6s。
电力系统情况：通过2回500kV架空线与15000MV A的系统1交换功率800MW~900MW，cosφ＝0.9，T max＝5500h，系统在500kV母线处的等值短路阻抗为2.0(基值为15000MV A)；通过4回220kV架空线与8000MV A的系统2交换功率400MW~500MW，cosφ＝0.9，T max＝5500h，系统在220kV母线处的等值短路阻抗为2.5(基值为8000MV A)。
剩余功率通过4条110kV线路供给负荷，cosφ＝0.9。
二、设计任务1.电气主接线及厂用高压接线设计；2.短路电流计算；3.主要电气设备选择；4.绘制主接线图。
摘要当今，电能已应用到人民生产生活中的各个领域，成为了国家建设、国民经济发展和人民生产生活不可或缺的主要能源之一。
电能生产与消费主要由发电、变电、输电、配电和用电等环节组成。
在我国电力系统结构中，火电设备容量占总装机容量的75%左右，尤其在“十二五”规划出台后，大型火电厂兴建与投入运行、关停整并中小火电厂已成为火电发展的总体趋势。
电气主接线是发电厂电气设计的首要部分，也是构成电力系统的重要环节。
主接线的确定对电力系统整体及发电厂本身的运行的可靠性、灵活性和经济性，电气设备选择、厂用电的设计、配电装置选择及继电保护和控制方式的拟定有较大的影响。
本文对装设有2台600MW和2台300MW的凝汽式发电机组的大型火电厂的一次部分进行初步设计探讨，包括电气主接线的形式的比较、选择；主变压器及联络变压器容量计算、台数和型号的选择；短路电流计算和高压电气设备的选择与校验等，使该大型火电厂的一次部分具有可靠性、灵活性、经济性的特点，并且能够满足工程建设规模要求，且能够适应未来5~10年电力系统的发展要求及趋势。
发电厂电气部分课程设计
发电厂电气部分课程设计学院：电气与信息工程学院专业班级：电气工程及其自动化08-3班组号：第五组指导老师：***时间：2011.6目录1设计任务书 (3)1.1设计的原始资料 (3)1.2设计的任务与要求 (3)2电气主接线 (5)2.1系统与负荷资料分析 (5)2.2主接线方案的选择 (5)2.2.1方案拟定的依据 (5)2.2.2主接线方案的拟定 (7)2.3 主变压器的选择与计算 (8)2.3.1变压器容量、台数和型式的确定原则 (8)2.3.2变压器的选择与计算 (9)3短路计算 (10)3.1短路计算的一般规则 (10)3.2短路电流的计算 (10)3.2.1各元件电抗的计算 (10)3.2.2 等值网络的化简 (11)4电气设备的选择 (16)4.1电气设备选择的一般原则 (16)4.2电气设备的选择条件 (16)4.2.1按正常工作条件选择电气设备 (16)4.2.2按短路情况校验 (17)4.2.3 断路器和隔离开关的选择 (19)4.2.4 电流互感器的选择 (20)5结束语 (21)6参考文献 (22)1 火力发电厂电气部分设计任务书1.1设计的原始资料凝汽式发电厂：（1）凝汽式发电组3台：3*125MW，出口电压：15.75KV，发电厂次暂态电抗：0.12；额定功率因数：0.8T=6000小时；厂用电率：8%。
发电机主保护动（2）机组年利用小时：m ax作时间0.1秒，环境温度40度，年平均气温为20度。
电力负荷：送入220KV系统容量260MW，剩余容量送入110KV系统。
发电厂出线：220KV出线4回; 110KV出线4回（10KM），无近区负荷。
电力系统情况:220KV系统的容量为无穷大，选基准容量100MVA归算到发电厂220KV 母线短路容量为3400MVA，110KV系统容量为500MVA。
1.2设计的任务与要求（1）发电机和变压器的选择表1-1 汽轮发电机的规格参数注：发电及参数如上表，要求选择发电厂的主变，联络110KV和220KV的联络变压器的型号。
《发电厂电气部分课程设计》教学大纲
《发电厂电气部分课程设计》教学大纲课程名称：发电厂电气部分课程设计课程代号：02356040 学时数：1周学分数：1.0适用专业：电气工程及其自动化一、本课程的地位、任务和作用本课程是电气工程及其自动化专业（电力系统自动化方向）必修课程。
主要通过对某3-5台50-100MW机组的火力发电厂（或变电所）电气一次部分进行设计，使学生掌握发电厂电气设计的基本方法，深化学生对发电厂电气设备、高压配电装置的理解，培养学生分析、解决问题的能力和工程应用能力。
二、本课程的相关课程先修课程：电力系统分析、发电厂电气部分、电力系统继电保护三、本课程的基本内容和要求（一）基本内容1、电气主接线的设计；2、短路电流实用计算方法；3、电气设备选择方法；4、配电装置设计规划及选择；5、发电厂总平面布置。
6、电气工程图绘制7、撰写课程设计说明书。
（二）课程设计教学基本要求1、对某3-5台50-100MW机组的火力发电厂（或变电所）电气一次部分进行设计，掌握设计的基本方法与步骤。
2、要求会利用工程软件应用于设计中。
四、课程设计选题1、某110-220kV 地区变电所电气一次部分设计。
2、某300MW 凝汽式火力发电厂电气一次部分设计。
五、学时分配具体分配参见下表：六、成绩评定从以下三个方面考核。
1、现场考核：考察学生分析问题的能力和软件操作的熟练程度。
2、书面考核：考察课程设计报告的质量。
3、纪律考核：考察学生的组织纪律、出勤情况和工作态度等。
七、推荐教材和主要参考书：1、《发电厂电气部分课程设计参考资料》，黄纯华编，中国电力出版社。
2001 年出版；2、《电力系统稳态分析》（第二版），陈珩编，中国电力出版社，1995年出版；3、《电力系统暂态分析》（第三版），李光琦，西安交通大学，2002 年出版；4、《电力工程电气设计手册》，第一分册，六院合编，中国电力出版社。
注：关于变电所（站）变电所按其在系统中的作用和地位可分为一下几种：（一）系统枢纽变电站。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录设计任务书（置于目录前） (1)纲要 (3)前言 (4)1 系统与负荷资料剖析 (5)2电气主接线 (6)2.1 主接线方案的选择 (6)2.2 主变压器的选择与计算 (9)2.3 厂用电接线方式的选择 (11)2.4 主接线中设施配置的的一般规则 (13)3短路电流的计算 (14)3.1 短路计算的一般规则 (14)3.2 短路电流的计算 (15)3.3 短路电流计算表 (16)4电气设施的选择 (17)4.1 电气设施选择的一般规则 (17)4.2 电气选择的条件 (17)4.3 电气设施的选择 (20)4.4 电气设施选择的结果表 (22)5* 配电装置 (23)5.1 配电装置选择的一般原则 (23)5.2 配电装置的选择及依照 (25)结束语 (26)参照文件 (27)附录Ⅰ：短路计算 (28)附录Ⅱ：电气设施的校验 (33)附录 3：设计总图 (39)1、系统与负荷资料剖析依据原始资料，本电厂是中型发电厂，比较凑近负荷中心。
本电厂要向当地域的各工厂公司供电，还要与 220KV系统相连，并担负着向市里供电，保障市里人民生产和生活用电的责任。
因为本厂的地理地点优胜，一般状况下都简单获取燃料，能保证当地域以及邻近的工厂、市里的正常供电，还能够向220KV供给电能。
由资料我们可知，本电厂以110KV的电压等级向用户送电。
这里有两电压等级，分别是 110KV，有 8 回出线； 220KV，有 10 回出线，所有负荷有Ⅰ、Ⅱ、Ⅲ级负荷。
1.1 220KV电压等级架空线 10 回， I 级负荷，最大输送200MW，T MAX=6000h/a ；cos=0.85 。
出线回路数大于 4 回且为 I 级负荷，应采纳双母带旁路或一台半。
1.2 110KV电压等级架空线 8 回，Ⅰ级负荷，最大输送180MW，T MAX=6000h/a ；cos=0.85 。
出线回路数大于 4 回且为 I 级负荷，为使其出线断路器检修时不断电，应采纳双母分段或双母带旁路，以保证其供电的靠谱性和灵巧性。
总装机容量 16000MW，短路容量 10000MW。
依据原始资料，本电厂是中型发电厂，其容量为 2×200MW，占电力系统总容量（ 800/16000 ）× 100%=5%，未超出电力系统的检修备用容量 8%~15%和事故备用容量 10%的限额，但年利用小时数为6000h>5000h，远远大于电力系统发电机组的均匀最大负荷利用小时数 , 说明该厂在将来电力系统中的作用和地位重要 . 该厂为火力发电厂，在电力系统中主要肩负基荷，且电力负荷均为Ⅰ级负荷，进而该厂主接线设计务必侧重考虑其靠谱性。
由资料可知发电厂经过 220KV 的线路与系统连结且有两回回路。
关于最大机组为 200MW 以上的发电厂，一般以采纳双绕组变压器加联系变压器更加合理。
其联系变压器宜采纳三绕组变压器。
2、电气主接线2.1 主接线方案的选择主接线概括电气主接线是发电厂和变电所电气部分的主体，它反应各设施的作用、连结方式和回路的互相关系。
所以，由文件[1] 可知；它的设计直接关系到全厂电气设施的选择、配电装置的部署，继电保护、自动装置和控制方式确实定，对电力系统的安全、经济运行起着决定的作用。
归纳地说包含以下三个方面：电气主接线是发电厂电气设计的首要部分, 也是组成电力系统的主要环节。
电气主接线的表达1）单元接线其是无母线接线中最简单的形式，也是所有主接线基本形式中最简单的一种，此种接线方法设施更多。
本设计中机组容量为 400MW，所以发电机出口采纳关闭母线，为了减少断开点，可不装断路器。
这类单元接线，防止了因为额定电流或短路电流过大，使得选择断路器时，遇到制造条件或价钱甚高等原由造成的困难。
2）单母线分段带专用旁路断路器的旁路母线接线长处：在正常工作时，旁路断路器以及各出线回路上的旁路隔走开关，都是断开的，旁路母线不带电，往常双侧的开关处于合闸状态，检修时两两互为热备用；检修QF时，可不断电；靠谱性高，运行操作方便。
弊端：增添了一台旁路断路器的投资。
3）单母分段线分段断路器兼作旁路断路器的接线长处：能够减少设施，节俭投资；相同靠谱性高，运行操作方便；4）双母线接线长处：供电靠谱，调动方式比较灵巧，扩建方便，便于试验。
弊端：因为 220KV 电压等级容量大，停电影响范围广，双母线接线方式有必定限制性，并且操作较复杂，对运行人员要求高。
5）双母线带旁路母线的接线长处：增添供电靠谱性，运行操作方便，防止检修断路器时造成停电，不影响双母线的正常运行。
弊端：多装了一台断路器，增添投资和占地面积，简单造成误操作。
主接线方案：1)依据变压器的组合方案制定主接线的初步方案，并依照对主接线的基本要求，从技术长进行论证各方的优、弊端，裁减了一些较差的方案，保存了两个技术上相对较好的方案，以下所示：表2.1 主接线方案比较电压等级方案一方案二220KV双母分段带旁路接线双母线分段接线110KV单母线带旁路单母线分段接线2）10.5KV 侧采纳关闭母线关闭母线按构造式可分为：离相关闭母线、共箱关闭母线和金属箱式电缆母线。
此中离相关闭母线合用于 200MW及以上发电机引出线与主变压器、厂用变压器之间的连结。
共箱关闭母线和金属箱式电缆母线主要用于厂用变压器至厂用配电室之间的引出线连结。
全连型离相关闭母线的配套产品有发电机中性点柜、电压互感器、避雷器柜等，配套设施分别装于抽屉小车式的电气柜内，由生产厂家随关闭母线成批供货。
本设计中因为发电机的的最大连续工作电流过大，不可以选到合用它的断路器、隔走开关、电流互感器、电压互感器、避雷器等设施，所以采纳了离相关闭母线，在其余设施选择时，就不用选 10.5KV 侧所设计到的设施，生产厂家已经随关闭母线成批供货。
图2.1 ：方案一 220KV双母分段带旁路接线图2.2 ：方案二 220KV双母线接线3)两种方案的比较：一、靠谱性：方案一中220KV靠谱性较高；在检修线路断路器时防止造成该回路停电，靠谱性高；方案二中 220KV接线简单，设施自己故障率少； 220KV故障时，停电时间较长。
二、灵巧性：方案一各电压级接线方式灵巧性都好；220KV 电压级接线易于扩建和实现自动化； 110KV操作过程相对简单；方案二中220KV运行方式相对简单，灵巧性差；各样电压级接线都便于扩建和发展；110KV操作过程复杂。
三、经济性：方案一的投资比方案二要大好多，增添了旁路间隔和旁路母线，每回间隔增添一把隔走开关，大大的增添了投资，同时多占用了土地。
方案二中220KV设施相对少，投资小； 110KV只增添了一台旁路断路器的投资经过对两种主接线靠谱性，灵巧性和经济性的综合考虑，固然方案一比方案二供电靠谱，可是因为当前断路器采纳的是六氟化硫断路器，它的检修周期长，不需要常常检修，所以采纳旁路也就没有多粗心义了，这样一来不只是节俭了投资，也节俭了用地，所以比较论证后确立采纳了方案二。
2.2主变压器的选择与计算发电机的选择由原始资料可知，需采纳两台200MW的发电机，所以查《电气工程电气设施手册》选定其型号为QFSN-200-2。
表2.2:QFSN-200-2 主要参数视在功率 MWA 有功功率 MW 额定电压 V额定电流A功率因数2352001575086250.85主变压器台数的选择确立主变压器台数的要素好多，主要取决于该电厂在系统中的重要性并联合电厂自己的装机台数。
为减少主变压器台数，可考虑采纳扩大单元接线。
一般装机一至三台的小型非骨干电厂以确立一台主变压器为宜，装机四台及以上的小型电厂可考虑确立两台主变压器以知足运行的靠谱性和灵巧性。
本设计中可选择两台三相三绕组变压器。
主变压器的选择发电机—变压器单元接线中的主变容量应按发电机额定容量扣除本机组厂用电后，留有 10%的裕度来确立。
主变容量一般按变电所建成后 5～ 10 年的规划负荷来进行选择，并适合考虑远期 10～20 年的负荷发展。
依据本设计详细状况，使用三绕组变压器比使用两台双绕组变压器经济，主变的容量计算以下：PN为发电机容量， 8%为厂用电， COSΦ为发电机功率因数。
查《电气工程电气设施手册》选定主变型号为三绕组SSPS-240000/220, 其主要参数以下：表2.3 ：SSPS-240000/220 主要参数额定容量 KVA连结组号额定电压KV阻抗电压（%）240000 YN 高压： 242± 2×高 - 中： 24.5yn0 2.5%高 - 低： 14.5d11 中压： 121中 - 低： 8.5 低压： 15.75联系变压器的选择与主变采纳原则相同，则选用的型号为SFPS7-150000/220。
表2.4 ：SFPS7-150000/220 主要参数额定容量 KVA 连结组号额定电压（KV）阻抗电压(%)150000YN,yn0,d11220±高-中24高-低152x2.5%/121/15.75中 - 低 82.3 厂用电接线方式的选择厂用电的设计发电厂在启动、运行、停役、检修过程中，有大批由电动机拖动的机械设施，用以保证机组的主要设施（如锅炉、气轮机或水轮机、发电机等）和输煤、碎煤、除灰、除尘及水办理的正常运行。
这些电动机以及全厂的运行、操作、试验、检修、照明用电设施等都属于厂用负荷，总的耗电量，统称为厂用电。
厂用电设计原则厂用电的设计原则与主接线的设计原则基真相同，主要有：（1）接线应保证对厂用负荷靠谱和连续供电，使发电厂主机安全运行。
（2）接线应灵巧的适应正常、事故、检修等各样运行方式的要求。
（3）厂用电源的对应供电性。
（4）设计还应适合注意其经济性和发展的可能性并踊跃谨慎的采纳新技术、新设施，使厂用电接线拥有可行性和先进性。
（5）在设计厂用电接线时，还应付厂用电的电压等级、中性点接地方式、厂用电源及其引线和厂用电接线形式等问题，进行剖析和论证。
2.4主接线中设施配置的一般规则开关的配置（1）中小型发电机出口一般应装设隔走开关；容量为 200MW及以上大机组与双绕组变压器的单元连结时，其出口不装设隔走开关，但应有可拆连结点。
（2）在出线上装设电抗器的 6~10KV配电装置中，当向不同用户供电的两回线共用一台断路器和一组电抗器时，每回线上应各装设一组出线隔走开关。
（3）接在发电机、变压器引出线或中性点上的避雷器可不装设隔走开关。
（4）一台半断路器接线中，视发变电工程的详细状况，出入线可装设隔走开关也可不装设隔走开关。
（5）断路器的双侧均应配置隔走开关，以便在断路器检修时隔绝电源。
（6）中性点直接接地的一般型变压器均应经过隔走开关接地；自耦变压器的中性点则不用装设隔走开关。
电压互感器的配置（ 1）电压互感器的数目和配置与主接线方式相关，并应知足丈量、保护、同期和自动装置的要求。
