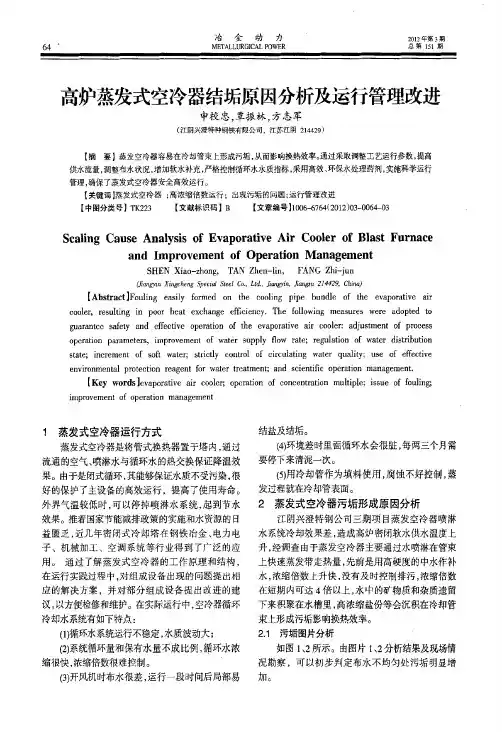

高炉蒸发式空冷器结垢原因分析及运行管理改进
高炉蒸发式空冷器结垢原因分析及运行管理改进
申校忠覃振林方志军
江阴兴澄特种钢铁有限公司，江苏江阴214429
[摘要]蒸发空冷器容易在冷却管束上形成污垢，从而影响换热效率。
通过采取调整工艺运行参数，提高供水流量，调整布水状况，增加软水补充，严格控制循环水水质指标，采用高效、环保水处理药剂，实施科学运行管理，确保了蒸发式空冷器安全高效运行。
蒸发式空冷器；高浓缩倍数运行；出现污垢的问题；运行管理改进
TK223B1006-6764(2012)03-0064-03
Scal i ng C aus e A nal ys i s of Evapor at i ve A i r C ool er of B l ast Fur nace and I m pr ovem ent of O per at i on M anagem ent
SH EN X i ao-zhong T A N Zhe n-l i n FA N G Zhi-j un
．2012年第3期总第151期
2011-11-22作者简介：刘生沛（1970-），男，1993年毕业于太原工业大学给排水专业，本科学历，工程师，现从事企业给排水技术管理工作。
2011-11-21作者简介：申校忠（1975-），男,1996年毕业于扬州大学给排水专业，工程师，现从事水处理技术管理工作。

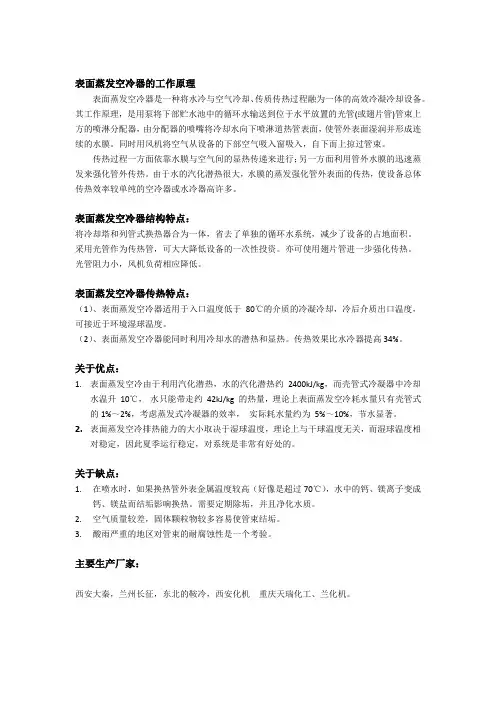

表面蒸发式空冷简介
表面蒸发空冷器的工作原理表面蒸发空冷器是一种将水冷与空气冷却、传质传热过程融为一体的高效冷凝冷却设备。
其工作原理，是用泵将下部贮水池中的循环水输送到位于水平放置的光管(或翅片管)管束上方的喷淋分配器，由分配器的喷嘴将冷却水向下喷淋道热管表面，使管外表面湿润并形成连续的水膜。
同时用风机将空气从设备的下部空气吸入窗吸入，自下而上掠过管束。
传热过程一方面依靠水膜与空气间的显热传递来进行；另一方面利用管外水膜的迅速蒸发来强化管外传热。
由于水的汽化潜热很大，水膜的蒸发强化管外表面的传热，使设备总体传热效率较单纯的空冷器或水冷器高许多。
表面蒸发空冷器结构特点：将冷却塔和列管式换热器合为一体，省去了单独的循环水系统，减少了设备的占地面积。
采用光管作为传热管，可大大降低设备的一次性投资。
亦可使用翅片管进一步强化传热。
光管阻力小，风机负荷相应降低。
表面蒸发空冷器传热特点：（1）、表面蒸发空冷器适用于入口温度低于80℃的介质的冷凝冷却，冷后介质出口温度，可接近于环境湿球温度。
（2）、表面蒸发空冷器能同时利用冷却水的潜热和显热。
传热效果比水冷器提高34%。
关于优点：1.表面蒸发空冷由于利用汽化潜热，水的汽化潜热约2400kJ/kg，而壳管式冷凝器中冷却水温升10℃，水只能带走约42kJ/kg 的热量，理论上表面蒸发空冷耗水量只有壳管式的1%～2%，考虑蒸发式冷凝器的效率，实际耗水量约为5%～10%，节水显著。
2.表面蒸发空冷排热能力的大小取决于湿球温度，理论上与干球温度无关，而湿球温度相对稳定，因此夏季运行稳定，对系统是非常有好处的。
关于缺点：1.在喷水时，如果换热管外表金属温度较高（好像是超过70℃），水中的钙、镁离子变成钙、镁盐而结垢影响换热。
需要定期除垢，并且净化水质。
2.空气质量较差，固体颗粒物较多容易使管束结垢。
3.酸雨严重的地区对管束的耐腐蚀性是一个考验。
主要生产厂家：西安大秦，兰州长征，东北的鞍冷，西安化机重庆天瑞化工、兰化机。
蒸发式冷风扇工作原理
蒸发式冷风扇工作原理
蒸发式冷风扇的工作原理是利用水的蒸发过程来实现降温的效果。
首先，蒸发式冷风扇内部有一个水箱，水箱中注入了适量的水。
当风扇开启时，水会被抽送到风扇的顶部，形成一个水帘。
接下来，风扇通过电机将外界的空气吸入，并通过一个湿帘进行冷却。
湿帘通常由特殊的纤维材料制成，上面有数百个小孔。
这些小孔能够将通过湿帘的水蒸发进入空气中。
在蒸发的过程中，水分子通过吸热而从液态转变为气态，从而带走了周围空气的热量。
这使得通过湿帘的空气温度下降，并达到降温的效果。
最后，经过冷却的空气通过风扇排出，吹向人体，给人带来凉爽的感觉。
蒸发式冷风扇的原理类似于人体出汗的过程。
当人体出汗时，汗水蒸发会带走体表热量，从而达到散热的效果。
蒸发式冷风扇通过相同的原理，利用水的蒸发来实现空气的降温。
直接蒸发式空气冷却器-
直接蒸发式空气冷却器这类蒸发器通过制冷剂的蒸发直接冷却房间或冷藏间的空气，达到冷却降温的目的，所以称为直接蒸发式空气冷却器，以区别于采用载冷剂的空气冷却器。
用于冷却空气的蒸发器可分为自然对流和强制对流式两大类，自然对流式常称为蒸发排管，广泛使用于冷库，如墙排管、顶排管等，常用于冻结物冷藏间。
强制对流式的空气冷却器称为冷风机，冷风机常用于冷库冻结间等冷间。
一、冷风机冷风机是强制空气循环的冷却设备，按其安装位置可分为落地式与吊顶式两大类。
落地式冷风机按其适用范围又分三种型号，共十几种规格，KLD型适用于冻结物冻藏间，KLL 型适用于冷却物冷藏间，KLJ型适用于冻结间。
这三种型号冷风机的结构基本相同，只是在全风压与空气循环量上有所差别。
吊顶式和落地式冷风机的外形如图6—3所示，技术参数见表6—1，外形尺寸见表6—2。
吊顶式风机装在库房平顶之下，不占用冷间面积，常用于冻结间与冷却间。
吊顶式冷风机型号全国也不统一，多个厂家生产的吊顶式冷风机有DDKLD—FA和SDKLJ—FB型两种型号，有关技术数据见表6—3。
用于氟利昂系统的吊顶式冷风机，有武汉冷冻机厂生产的DL—F型，冷却面积25m2和45m2及150m2三种规格，上海第一冷冻机厂生产的GL—F型，冷却面积由60m2到230m2五种规格。
具体技术数据可参见有关资料。
图6—3 冷风机外形图a）吊顶式b）落地式干式冷风机性能表6—1* 6为风机号，4为叶片数，20为叶片的角度。
冷风机外形尺寸表6—2吊顶式冷风机技术参数表6—3二、蒸发排管蒸发排管根据管道材料有无缝钢管和铝管两类。
传统的冷却排管多用光滑管，一般采用Φ38×2.5、Φ45×2.5、Φ57×3.5等规格的无缝钢管制做，用L50×5角钢加固，管卡采用Φ8圆钢制成U型或L型卡钩，加固角钢的间距为3000mm，两端角钢外侧的排管长度一般不超过500mm。
铝管制作的蒸发排管多用规格为Φ21、Φ25、Φ28或Φ32 mm的铝合金管，管外表面有2～3条加强型换热翼片。
蒸发式空冷器使用说明书
蒸发式空冷器操作使用说明蒸发式空冷器操作使用说明安装、使用和维护本设备前，应仔细阅读本使用说明书！一、作用与用途蒸发式空冷器是甲醇（合成氨）生产系统装置中冷却换热设备的最新换代节能产品，它是甲醇（合成氨）生产系统装置中的主要换热设备之一。
又称甲醇（合成氨）冷却器。
蒸发式空冷器的作用是通过冷却盘管的蒸发换热和冷却翅片的空气换热，将生产系统装置中的高温高压气体进行冷却或冷凝成液体、或对较高温度的液体进行冷却。
从而达到生产工艺的要求。
蒸发式冷却器主要应用于甲醇、合成氨等生产系统的合成工序、精馏工序、压缩及变换工序、冰机系统、蒸汽冷凝等关键工艺过程。
分为压缩机级间冷却、甲醇（合成氨）合成气冷却冷凝、甲醇精馏工序冷却（冷凝）、天然气或焦炉煤气转化工序气体冷却、净化工序冷却（冷凝）等。
为年产10万吨及以下、18万吨及以下、30万吨及以下成套设备。
蒸发式空冷器系列产品还适用于炼油、化工、冶金、制冷、轻工、电力、食品、饮料等行业。
二、产品结构与工作原理蒸发式空冷器由空冷式冷却翅片部件、蒸发式冷却盘管部件、水箱及自动补水喷水和水处理装置（包括水泵、自动补水浮球阀、专用喷嘴等）、进风百页窗及轴流风机和自动变频控制器装置（包括进口变频控制器、大口径轴流风机）、热浸锌底座及框架、静电喷塑外壳、工艺管口等组成（见图一）。
采用不锈铝或热浸锌翅片、304不锈钢无缝钢管或10＃碳钢无缝钢管热浸锌、钢板为热镀锌板或冷轧钢板静电喷塑，水泵、风机配套电机采用防爆户外型，所有螺栓及固定件均进行防腐防锈处理。
蒸发式空冷器是以水和空气为冷却介质，利用循环冷却水的蒸发潜热和含水蒸气的空气带走被冷却（冷凝）气体中或被冷却液体中的热量。
工作时循环冷却水由水泵送至冷却盘管部件上部的喷淋水管中，经喷嘴均匀地喷淋在冷却盘管的外表面，形成一层很薄的水膜。
高温高压气体或高温液体从盘管部件和翅片部件上部集管进入，分配给每一根冷却管，冷却管内的热量通过管壁传给管外表面的水膜，使水膜蒸发，从而实现热量的交换。

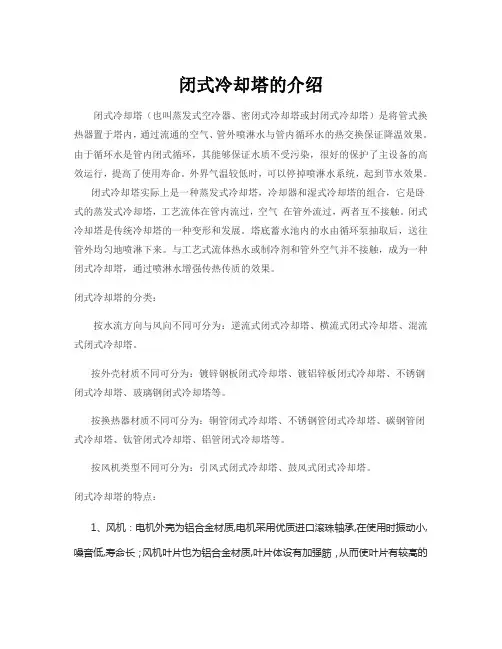

闭式冷却塔的介绍
