电线杆加固施工方案教学文稿
电线杆加固方案
电线杆加固方案引言电线杆作为电力传输和通信的重要设施，承载着极其重要的责任。
然而，长时间的使用和自然环境的影响可能导致电线杆的老化和强度减弱，进而带来一系列安全隐患。
因此，加固电线杆显得尤为重要。
本文将介绍几种常见的电线杆加固方案，并对其优缺点进行分析。
1. 钢筋混凝土包裹加固钢筋混凝土包裹加固是一种常见的电线杆加固方法。
其具体步骤如下：1.确定加固范围：根据电线杆的破损情况，确定需要加固的范围。
2.清理基础：清理电线杆表面的脱落杂物，确保表面干净。
3.钢筋加固：在电线杆的加固范围内，固定数根钢筋，使其与电线杆紧密结合。
4.模板搭设：在电线杆外围搭设木模板，用于浇筑混凝土。
5.浇筑混凝土：将混凝土倒入模板中，确保钢筋被完全包裹。
6.养护：浇筑完成后，对加固部分进行养护，确保混凝土能够充分硬化。
该方法的优点是加固效果明显，能够提高电线杆的抗震和抗风能力。
然而，由于施工过程较为复杂，需要较长的施工周期和施工技术要求较高，增加了施工难度和成本。
2. 钢格桥架加固钢格桥架加固是一种简便且有效的电线杆加固方法。
其步骤如下：1.清理基础：清理电线杆表面的杂物，确保表面干净。
2.安装支撑架：在电线杆的四周安装钢格桥架支撑架，用于固定钢格桥架。
3.安装钢格桥架：根据电线杆的高度和周围环境，选择适当尺寸的钢格桥架进行加固。
将钢格桥架固定在支撑架上，确保牢固。
4.加固连接件：使用连接件将钢格桥架与电线杆连接，增强其稳定性。
相比于钢筋混凝土包裹加固，钢格桥架加固具有施工简单、周期短、成本低的优点。
同时，钢格桥架加固还能提供较好的防腐和防锈性能，延长电线杆的使用寿命。
然而，钢格桥架加固的加固效果相对较弱，无法应对极端天气和地震等情况。
3. 碳纤维加固碳纤维加固是一种新兴的电线杆加固方法，利用碳纤维材料的高强度和轻质特性，能够有效提升电线杆的承载能力。
具体步骤如下：1.清理基础：清理电线杆表面的污垢，确保表面干净。
2.粘结剂处理：在电线杆的加固范围内涂刷粘结剂，增加碳纤维与电线杆的粘结强度。
电线杆加固方案
电线杆加固方案1. 引言电线杆是电力输送系统的重要组成部分，承载着输送电力的电线和设备。
然而，在长期使用和自然环境的作用下，电线杆的结构可能会出现磨损、老化和损坏，从而降低了其稳定性和承载能力。
为了确保电力输送系统的安全和可靠运行，电线杆加固方案成为必要的工程措施。
本文将介绍电线杆加固方案的常见方法和注意事项，并提供一些建议和建议。
2. 电线杆加固方法2.1 更换电线杆当电线杆严重损坏或无法修复时，更换电线杆是一种常见的加固方法。
在更换电线杆时，应根据实际情况选择合适的杆材，并确保新的杆材具有足够的强度和稳定性。
2.2 加固电线杆基础电线杆的基础是保持其稳定性和承载能力的关键。
当电线杆的基础出现问题时，可以采取以下措施加固：•加大基础的面积，增加其稳定性；•使用更坚固的材料，如混凝土，来修复或更换基础；•在现有基础周围加设辅助支撑，增加支撑的稳定性。
2.3 加固电线杆本体对于电线杆本体的加固，有几种常见的方法：•在电线杆上部添加加强结构，如加固板或角钢，以提高其抗弯和抗扭能力；•在电线杆上部使用填充材料，如聚合物材料，来增加其纵向刚度；•对电线杆进行局部补强，如加厚、补焊或加设支撑。
2.4 其他加固方法除了上述方法，还有一些其他的电线杆加固方法，如：•使用锚杆或锚索来增加电线杆的稳定性；•在电线杆周围设置缓冲区域，以吸收外力和冲击；•使用隔震器或减震器来减少地震或风力对电线杆的影响。
3. 注意事项在进行电线杆加固工程时，还需要注意以下事项：3.1 安全考虑在进行电线杆加固工程时，必须优先考虑安全问题。
工程人员应根据具体情况，采取相应的安全措施，确保操作人员和周围环境的安全。
3.2 工程成本电线杆加固工程需要一定的投资。
在制定方案时，应综合考虑工程成本和效果，选择经济合理的加固方案。
3.3 工程施工期限电线杆加固工程可能会对电力输送系统的运行产生一定影响。
在制定施工计划时，应合理安排工期，并尽量减少对系统运行的干扰。
电线杆加固施工方案
电线杆加固施工方案引言电线杆是输电线路的重要支撑物，其稳固性直接关系到电力传输的安全和可靠性。
为了保障电线杆的稳固性和耐久性，必须对其进行定期维护和加固。
本文将介绍一种电线杆加固的施工方案，以确保电线杆在恶劣环境下仍具有良好的支撑能力。
施工前准备在进行电线杆加固施工之前，需要进行充分的准备工作。
首先要对电线杆进行全面的检查，发现损坏或虚弱的部分，明确加固的重点和方式。
其次要准备好所需的材料和工具，包括钢筋、水泥、混凝土搅拌机等。
最后还要做好安全防护措施，确保施工人员的安全。
施工步骤1.清理杆身表面：首先需要清除电线杆表面的杂物和积尘，确保加固层能够牢固地粘附在电线杆上。
2.定位加固部位：根据检查结果确定电线杆需要加固的部位，做好标记和定位，为后续施工提供方便。
3.固定钢筋：在加固部位打孔，将钢筋插入孔内，固定在电线杆上。
钢筋的数量和排列方式需根据具体情况确定，以确保加固效果。
4.浇筑混凝土：将预先准备好的混凝土倒入孔内，填满孔隙，使钢筋完全贴合电线杆表面。
混凝土的配比要符合相关标准，确保强度和耐久性。
5.养护固结：完成混凝土浇筑后，需要对加固部位进行适当的养护，保持水泥水化反应的顺利进行，提高加固层的强度。
施工注意事项1.在施工过程中，要注意保持施工现场的整洁，避免杂物和水泥泥浆污染周围环境。
2.施工人员要严格按照操作规程进行，保证施工质量和安全。
3.加固部位的孔洞直径和深度要根据具体情况进行调整，确保加固效果和稳固性。
4.施工完毕后，要对加固部位进行再次检查，确保施工质量符合要求。
结语通过本文介绍的电线杆加固施工方案，可以有效提高电线杆的稳固性和耐久性，延长其使用寿命，确保输电线路的正常运行。
在实际施工中，施工人员应严格按照操作规程进行，确保施工质量和安全，为输电线路的稳定运行提供保障。

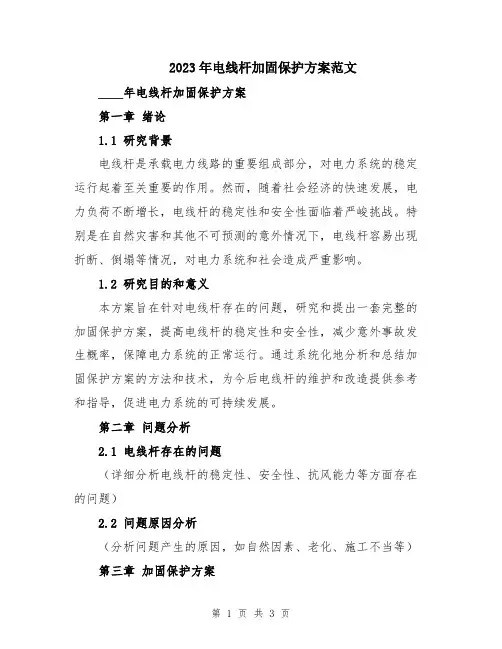

2023年电线杆加固保护方案范文
2023年电线杆加固保护方案范文____年电线杆加固保护方案第一章绪论1.1 研究背景电线杆是承载电力线路的重要组成部分，对电力系统的稳定运行起着至关重要的作用。
然而，随着社会经济的快速发展，电力负荷不断增长，电线杆的稳定性和安全性面临着严峻挑战。
特别是在自然灾害和其他不可预测的意外情况下，电线杆容易出现折断、倒塌等情况，对电力系统和社会造成严重影响。
1.2 研究目的和意义本方案旨在针对电线杆存在的问题，研究和提出一套完整的加固保护方案，提高电线杆的稳定性和安全性，减少意外事故发生概率，保障电力系统的正常运行。
通过系统化地分析和总结加固保护方案的方法和技术，为今后电线杆的维护和改造提供参考和指导，促进电力系统的可持续发展。
第二章问题分析2.1 电线杆存在的问题（详细分析电线杆的稳定性、安全性、抗风能力等方面存在的问题）2.2 问题原因分析（分析问题产生的原因，如自然因素、老化、施工不当等）第三章加固保护方案3.1 加固方案选择原则（如以增加电线杆的稳定性和安全性为核心原则，考虑成本、施工方便等因素进行方案选择）3.2 加固方案示意图（绘制加固方案示意图，直观展示加固效果）3.3 加固方案具体实施步骤（列出具体的加固步骤，包括选材、施工流程、验收标准等）3.4 加固方案效果评估（对加固方案施工后的效果进行评估，如稳定性增强程度、经济效益等）第四章实施计划4.1 实施时间安排（确定加固方案的实施时间，包括施工前的准备工作、施工阶段、验收等）4.2 施工队伍和物资准备（确定施工队伍的数量和技术要求，准备所需的施工物资和设备）4.3 安全管理措施（制定相应的施工安全管理措施，确保施工过程的安全）第五章结果分析与讨论5.1 实施过程中的问题与解决方案（详细描述实施过程中遇到的问题，并提出相应的解决方案）5.2 实施方案的经济效益分析（分析加固方案的经济效益，如投资回报率、运维成本等）第六章结论6.1 主要研究成果总结（对研究工作的主要成果进行总结，强调加固方案的重要性和实用性）6.2 存在问题与展望（指出研究工作中尚存在的问题，并展望未来的研究方向）参考文献注：以上仅为范文大纲，具体内容需根据实际情况进行完善。
电线杆加固保护方案范本(3篇)
电线杆加固保护方案范本一、工程概况本项目位于___市花都区，属于新建工程，是为了配合地铁九路线工程的顺利实施，进一步完善九路线沿线城市道路交通而兴建的商业大道车行隧道。
隧道总体沿迎宾大道呈南北走向，位于商业大道与迎宾大道交叉路口，与商业大道垂直。
隧道全长___m，隧道结构中心线与道路中心线重合，隧道起止里程为：敞口段起点：k0+000；暗埋段起点：k0+224；暗埋段止点：k0+372；敞口段止点：k0+585.253。
本工程隧道第___节段段范围内有1根___kv高压电线杆，正处于第___节段隧道中心线上，因此在进行底板施工前对此高压电线杆采取加固保护措施，从而保证施工过程中电线杆和施工人员的安全。
二、现况高压线杆保护方案1、施工前同电线杆的产权单位充分沟通，对电线杆的保护措施进行有效充分协商，制定有效的保护方案。
2、底板施工前对此高压电线杆进行保护支撑。
3、现况线杆保护措施主要为。
①在线杆基础部分浇筑混凝土加固。
②线杆底部用钢管接长埋深加固。
③电杆上部支护采用四侧钢丝绳支撑。
4、具体措施如下：（1）上部支撑采用四侧钢丝绳与电线杆连接，并固定于四周砼路面上；（2）用钢制抱箍将线杆抱紧，抱箍与线杆之间安放橡胶垫，以防止抱箍对杆体的损坏，抱箍采用l___mm厚的钢板制作，抱箍两侧设有加固孔，抱箍的弧度与电线杆的弧度相同，保证将电线杆抱紧，抱箍与钢管之间采用焊接连接。
（3）在线杆周围立四根φ___mm钢立柱做为临时支撑，利用四根φ___mm钢管焊接连接，并与抱箍焊接连接。
（4）临时支撑好之后，挖开线杆土方，并挖至线杆底部-___米深，然后在线杆底部-___米深采用c20混凝土加固，混凝土基础尺寸长___米，宽___米、深___米，采用φ___mm，长___米钢立柱与线杆连接，立于砼基础上，并将钢立柱灌满砂砼，以此接长线杆，埋深___米于土里。
1（4）为了确保安全，在砼强度达到要求后，拆除四根钢立柱、抱箍和四侧钢丝绳，在施工底板经过线杆时，根据现场实际情况，将钢立柱置于底砼包围中，以充分保证施工及线杆安全。
电杆加固专项方案
为确保电线杆的安全稳定，防止因自然灾害或人为因素导致的电线杆倾倒、断裂等事故，特制定本电杆加固专项方案。
本方案旨在通过对现有电线杆进行加固处理，提高其抗风、抗震、抗倾覆能力，确保电力供应的连续性和可靠性。
二、加固范围及内容1. 加固范围：本方案适用于各类电力线路中的电线杆，包括高压、低压线路。
2. 加固内容：（1）对电线杆底部进行加固；（2）对电线杆中部进行加固；（3）对电线杆顶部进行加固；（4）对电线杆基础进行加固。
三、加固材料及工艺1. 加固材料：（1）钢筋：采用HRB400级钢筋；（2）混凝土：采用C30混凝土；（3）焊接材料：采用E50焊条；（4）锚杆：采用锚杆锚固；（5）防护材料：采用钢丝绳、槽钢等。
2. 加固工艺：（1）电线杆底部加固：采用锚杆锚固技术，将锚杆打入地面，锚杆与电线杆底部焊接，形成牢固的连接；（2）电线杆中部加固：采用槽钢加固，将槽钢焊接在电线杆中部，增强其抗弯、抗剪能力；（3）电线杆顶部加固：采用钢丝绳加固，将钢丝绳固定在电线杆顶部，增加其抗倾覆能力；（4）电线杆基础加固：对基础进行开挖，清除松散土体，然后浇筑C30混凝土，确保基础稳定性。
四、施工步骤1. 施工准备：组织施工队伍，明确施工人员职责，对施工区域进行围挡，确保施工安全；2. 施工测量：对电线杆进行测量，确定加固位置；3. 施工放样：根据测量结果，对加固位置进行放样，确保加固部位准确；4. 施工施工：按照加固方案，进行电线杆底部、中部、顶部及基础加固；5. 施工验收：对加固后的电线杆进行验收，确保加固质量符合要求；6. 施工清理：清理施工现场，恢复原状。
五、质量保证措施1. 严格按设计要求进行施工，确保加固材料、工艺符合规定；2. 施工过程中，加强质量监控，发现问题及时整改；3. 施工完成后，进行验收，确保加固质量达到预期效果；4. 做好施工记录，为后续维护提供依据。
六、安全措施1. 施工前，对施工人员进行安全教育培训，提高安全意识；2. 施工过程中，严格执行安全操作规程，确保施工安全；3. 施工现场设置安全警示标志，防止非施工人员进入；4. 加强施工现场安全管理，确保施工安全。
电杆加固方案1
目录1 工程概况 ........................................................................................... - 1 -1.1 工程概述 ................................................................................. - 1 -1.2 编制因素 ................................................................................. - 1 -2 施工准备 ........................................................................................... - 1 -2.1 机具准备 ................................................................................. - 1 -2.2 材料准备 ................................................................................. - 2 -2.3 劳动力准备 ............................................................................. - 2 -3 主要施工方法 ................................................................................... - 2 -3.1 36#电杆加固方案 ................................................................... - 2 -3.2 4#电杆加固方案 ..................................................................... - 2 -3.3 20#双杆加固方案 ................................................................... - 3 -4 安全文明施工措施 ........................................................................... - 3 -1 工程概况1.1 工程概述济南市市中区，英西南路北侧、兴济河东侧，沿河东侧修建了一、二步挡土墙，在建三步挡土墙。
电线杆加固施工方案
幸福路人防工程现况线杆保护方案XXX建筑工程有限公司2013年5月10日一、工程概况1、2、本工程内段施工沿线有1根电线杆（电杆上有国防光缆和光纤）因此开槽施工前对距离槽口较近的电线杆必须采取加固保护措施，从而保证开槽过程中电线杆和施工人员的安全。
二、现况高压线杆保护方案2、1施工步骤：电杆拉索锚固坑开挖浇筑砼埋设预埋件安设拉索2、2 施工前同电线杆的产权单位充分沟通，对电线杆的保护措施进行有效充分协商，制定有效的保护方案。
2、3沟槽开挖时对红绿灯线杆进行打桩支护（线杆中心线两侧各3米），桩之间加密板支撑。
2、4现况线杆保护措施主要为：①在线杆基础部分浇筑混凝土或在电杆四周注水泥浆的方式加固。
②线杆底部用工字钢加固连接。
③电杆上部采用三根钢丝绳120度角均匀分布（其中一根放于与高压线平行一侧，另外两根与它形成120度角放置）。
2、5具体措施如下：（1）在电线杆周边浇筑三个1m×1m×1m 的混凝土承台基础，第一个选在电线杆东侧，另外两个与第一个形成120度角，承台基础采用Φ14三级钢双层双向绑扎，浇筑时预埋一个一个吊环（吊环采用Φ22一级钢制作），锚固长度不小于60cm且带弯锚。
（1）上部采用不小于20#钢丝绳与电线杆连接，用钢制抱箍将线杆抱紧，抱箍与线杆之间安放橡胶垫，以防止抱箍对杆体的损坏，抱箍采用l0mm厚的钢板制作，抱箍两侧设有加固孔，抱箍的弧度与电线杆的弧度相同．保证将电线杆抱紧，抱箍与钢丝绳之间采用与加固孔连接，另一端与基础预埋件连接（绳卡不少于4个）。
(2) 在线杆底部采用两根25#6米工字钢放于电线杆两侧（工字钢浇筑在混凝土中防止侧翻），电线杆另外两侧再用两根短工字垂直焊接与两根长工字钢上，形成正方形包夹电线杆，（后附图）（3）在上述工作完成后，对电线杆周边混凝土进行剔凿，剔凿完后校正电线杆，校正完待验收合格，浇筑混凝土固定。
附图：工程概况及细节内容由请再修改。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
幸福路人防工程
现
况
线
杆
保
护
方
案
XXX建筑工程有限公司
2013年5月10日
一、工程概况1、
2、本工程内段施工沿线有1根电线杆（电杆上有国防光缆和光纤）因此开槽施工前对距离槽口较近的电线杆必须采取加固保护措施，从而保证开槽过程中电线杆和施工人员的安全。
二、现况高压线杆保护方案
2、1施工步骤：电杆拉索锚固坑开挖
安设拉索调校电杆垂直度。
2、2 施工前同电线杆的产权单位充分沟通，对电线杆的保护措施进行有效充分协商，制定有效的保护方案。
2、3沟槽开挖时对红绿灯线杆进行打桩支护（线杆中心线两侧各3米），桩之间加密板支撑。
2、4现况线杆保护措施主要为：
①在线杆基础部分浇筑混凝土或在电杆四周注水泥浆的方式加固。
②线杆底部用工字钢加固连接。
③电杆上部采用三根钢丝绳120度角均匀分布（其中一根放于与高压线平行一侧，另外两根与它形成120度角放置）。
2、5具体措施如下：
（1）在电线杆周边浇筑三个1m×1m×1m 的混凝土承台基础，第一个选在电线杆东侧，另外两个与第一个形成120度角，承台基础采用Φ14三级钢双层双向绑扎，浇筑时预埋一个一个吊环（吊环采用Φ22一级钢制作），锚固长度不小于60cm且带弯锚。
（1）上部采用不小于20#钢丝绳与电线杆连接，用钢制抱箍将
线杆抱紧，抱箍与线杆之间安放橡胶垫，以防止抱箍对杆体的损坏，抱箍采用l0mm厚的钢板制作，抱箍两侧设有加固孔，抱箍的弧度与电线杆的弧度相同．保证将电线杆抱紧，抱箍与钢丝绳之间采用与加固孔连接，另一端与基础预埋件连接（绳卡不少于4个）。
(2) 在线杆底部采用两根25#6米工字钢放于电线杆两侧（工字钢浇筑在混凝土中防止侧翻），电线杆另外两侧再用两根短工字垂直焊接与两根长工字钢上，形成正方形包夹电线杆，（后附图）
（3）在上述工作完成后，对电线杆周边混凝土进行剔凿，剔凿完后校正电线杆，校正完待验收合格，浇筑混凝土固定。
附图：
工程概况及细节内容由请再修改。
两颗20 # 螺 栓
钢制抱箍大样图电线杆底部工字钢加固平面图
电线杆
工字钢（四边加橡胶垫）电 线 杆 加 固 平 面 图。
