两个开关控制一个灯的电路图
一灯单控、一灯双控、一灯三控、一灯多控照明电路图
一灯单控、一灯双控、一灯三控、一灯多控照明电路图双控开关接线图三控开关接线图日光灯接线图双联双控开关接线图. .开关接线图一双控开关接线图二双控开关接线图三单联双控开关接线原理图双联或多联双控开关接线原理参照此图即可单联双控开关接线/物件图双联或多联双控开关接线原理参照此图即可.页脚单联多控开关接线原理图双联或多联多控开关接线原理参照此图即可.页脚单联多控开关接线物件图双联或多联多控开关接线原理参照此图即可.页脚单联双控开关接线图、单联多控开关接线原理图/比较图.页脚单联双控开关接线图、单联多控开关接线图/比较图楼梯间双控开关接线图及实物连线图双联双控开关接线图，整理双联双控开关接线图的三种接线方法特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。
因此不提倡使用这种省线法布线。
一灯三控接线图三个位置控制一个灯，需要两只双控开关加一只中途开关；四个位置控制一个灯，需要两只双控开关加两只中途开关；五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推。
在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）。
双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。
简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。
接线可看下面的原理图。

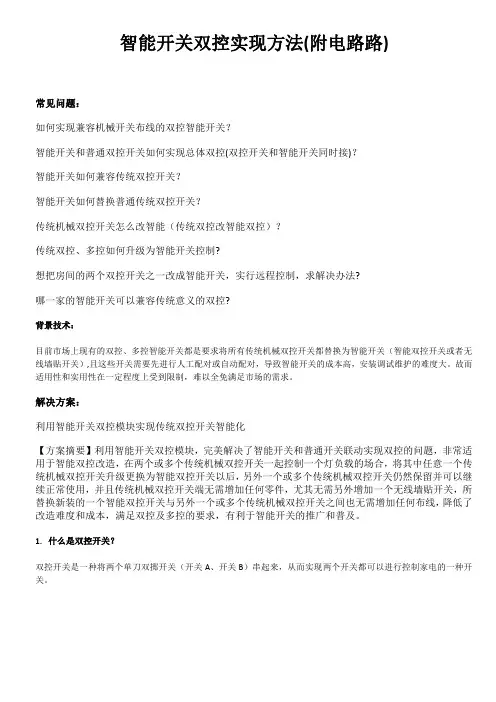

智能开关双控实现方法(附电路图)
智能开关双控实现方法(附电路路)常见问题：如何实现兼容机械开关布线的双控智能开关？智能开关和普通双控开关如何实现总体双控(双控开关和智能开关同时接)？智能开关如何兼容传统双控开关？智能开关如何替换普通传统双控开关？传统机械双控开关怎么改智能（传统双控改智能双控）？传统双控、多控如何升级为智能开关控制?想把房间的两个双控开关之一改成智能开关，实行远程控制，求解决办法?哪一家的智能开关可以兼容传统意义的双控?背景技术：目前市场上现有的双控、多控智能开关都是要求将所有传统机械双控开关都替换为智能开关（智能双控开关或者无线墙贴开关）,且这些开关需要先进行人工配对或自动配对，导致智能开关的成本高，安装调试维护的难度大。
故而适用性和实用性在一定程度上受到限制，难以全免满足市场的需求。
解决方案：利用智能开关双控模块实现传统双控开关智能化【方案摘要】利用智能开关双控模块，完美解决了智能开关和普通开关联动实现双控的问题，非常适用于智能双控改造，在两个或多个传统机械双控开关一起控制一个灯负载的场合，将其中任意一个传统机械双控开关升级更换为智能双控开关以后，另外一个或多个传统机械双控开关仍然保留并可以继续正常使用，并且传统机械双控开关端无需增加任何零件，尤其无需另外增加一个无线墙贴开关，所替换新装的一个智能双控开关与另外一个或多个传统机械双控开关之间也无需增加任何布线，降低了改造难度和成本，满足双控及多控的要求，有利于智能开关的推广和普及。
1.什么是双控开关？双控开关是一种将两个单刀双掷开关（开关A、开关B）串起来，从而实现两个开关都可以进行控制家电的一种开关。
双控开关就是一个开关同时带常开、常闭两个触点（即为一对：开关A、开关B）。
通常用两个双控开关开关控制一个灯或其它电器，意思就是可以有两个开关来控制灯具等电器的开关，比如，在下楼时打开开关，到楼上后关闭开关。
传统机械双控开关一般由两个开关成对组成：统机械双控开关A、传统机械双控开关B，实现在两个不同位置一起来联动控制同一个灯具。
双控开关电路原理图解
双控开关电路原理图解(点击:2841)鼎翔暖通2007-11-12 08:41:51 发表于搜狐焦点家居-装修总论坛-长春装修集采论坛所谓双控开关，是由两个独立的单刀双掷开关组合来实现的，现在市场上几乎每个品牌和系列的开关都有单极和双极的，那个双极的就是我们这里用的。
从上面的图上可以看出无论你拨动哪个开关（K1或K2），整个电路的状态都会切换（连通和断开），这就实现了任何一个开关都可以随时打开或关掉所控制的灯，这就是双控。
同样，三控开关就是说三个不同地点的开关可以任意地用其中一个随意控制一个灯，它的电路复杂一点，用到了一个双刀双掷开关：三控开关的连接也比较复杂，用两个接线排（下面那两个东西）接成模块，做上标记，用的时候只需要把每根线接到相应的端子上就可以了。
最常用的还是双控开关，而且多数情况下是把原有的一个单控开关改成双控，下图就是这种情况：单控开关改为双控开关的接线图：稍微解释一下：图中A、B就是原有线路中的开关线，把原有的单极开关（K）拿掉，换上双极开关（K1），通过走线槽由这个原有的开关盒（K1）过3根线到新的开关盒（K2），图中A、B两根线不必区分，也就是说哪根是A哪根是B无所谓，双极开关中的两个极（K1、K2中垂直方向并排的那两组开关端子）也不必区分。
双控，就是两个以上的控制开关，也就是说，一个照明灯具，可以在不同的地方控制，我们最常用的有；楼梯间、地下室、长走廊道，大卧室等。
现在有很多的主卧室都是带卫生间，这样就会有一个小走道，在开门口的地方开灯，到床头关灯，是最方便的双控了。
双控开关是很普通的开关面板，五金店都有买的，主要的是先布好电线，它与一般的灯具电线有一点不同，在布线的时候是这样的，控制灯具，在施工规范上是这样规定的，灯具控制L相线也就是我们常说的控制火线，在控制开关的面板上，加上一根回路线的是，双控开关，加上两个回路，三个控制点的可以三控，这种情况主要是在楼梯上用。
双控开关、三控开关及日光灯接线图(2007-03-27 09:48:21)转载双控开关接线图三控开关接线图日光灯接线图日光灯的原理简单的日光灯电路由灯管、启辉器和镇流器等组成，如上图所示。
双控开关接线图-最全!含电路图原理与接法
双控开关接线图最全！含电路图原理和接法什么是双控开关双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图。
首先我们先了解什么是双控开关，双控开关是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。
同样在工厂里面对某个电机进行两地控制都是很平常的事情，所以双联双控就是指不地方的两个面板上各两个键，共控制两个电源达到在不同地方可以控制同一设备(如，照明灯)。
单联双控开关接线图(含原理和接线方法)单联双控开关接线图单联双控开关原理单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。
每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。
单联双控开关接法把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。
这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，则灯亮。
若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，则灯灭。
因此两个开关都可以控制灯。
两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。
双联双控开关接线图(含原理和接线方法)双联双控开关接线图1双联双控开关原理双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。
那什么是双联双控开关呢?其实很简单，就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。
双联双控开关的接线先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。
一灯单控、一灯双控、一灯三控、一灯多控照明电路图
一灯单控、一灯双控、一灯三控、一灯多控照明电路图双控开关接线图三控开关接线图日光灯接线图双联双控开关接线图.开关接线图一双控开关接线图二双控开关接线图三单联双控开关接线原理图双联或多联双控开关接线原理参照此图即可单联双控开关接线/物件图双联或多联双控开关接线原理参照此图即可页脚单联多控开关接线原理图双联或多联多控开关接线原理参照此图即可页脚单联多控开关接线物件图双联或多联多控开关接线原理参照此图即可页脚单联双控开关接线图、单联多控开关接线原理图/比较图页脚单联双控开关接线图、单联多控开关接线图/比较图楼梯间双控开关接线图及实物连线图双联双控开关接线图，整理双联双控开关接线图的三种接线方法特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。
因此不提倡使用这种省线法布线。
一灯三控接线图三个位置控制一个灯，需要两只双控开关加一只中途开关；四个位置控制一个灯，需要两只双控开关加两只中途开关；五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推。
在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）。
双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。
简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。
接线可看下面的原理图。
单联双联单级双极开关
单极开关
单级开关就是一个翘板的开关，控制一个支路。
比如卫生间有一盏灯，用一只开关控制，这只开关最简单的形式就是单级开关
双级开关就是两个翘板的开关，控制二个支路。
比如卫生间有一盏灯，一只排气扇（同一个回路）。
用一只开关控制，这只开关最简单的形式就是双级开关单联开关就是单级开关，其实它们应该说是单级单联开关。
双联开关就是两处控制开关。
如一个楼梯，你可以在一层控制，也可以在屋顶控制，双联开关必须是成对出现才有意义。
单极开关就是只分合一根导线的开关。
比如在单相负载中，只分合“火线”。
单极、双极、三极开关的不同之处，首先这是种叫法问题，也可以叫单联、双联、三联开关或者叫做一开、双开、三开开关，单联其实就是只有一个按钮的开关，双联就是2个按钮的开关，以此类推
完整称呼：单级开关叫单级单联开关
双级开关叫双级单联开关
单联开关叫单级单联开关
双联开关叫单级双联开关
双联开关
这两条电路保证当任意一个开关状态改变,可以使中间连接的电器和电源在开路/断路状态切换
【双联开关与单联开关】
单联开关特点：通与断；
双联开关特点：上通下断或下通上断。
单联开关只作灯的一地点控制通断作用；
双联开关可作为二地分别可控制灯通断作用。
双联单控————组合在一起的两个单开，控制两个点位灯光、
双联双控————又分单联双控和双联双控，多用于两个位置对一个点位灯光开关的控制，或两个点位灯光开关的控制，常用于楼梯间。
1、双控开关电路图
三控开关电路图
多控开关电路图
三控开关电路图
五控开关电路图
五控开关电路图
六控开关电路图。
一灯单控、一灯双控、一灯三控、一灯多控照明电路图
一灯单控、一灯双控、一灯三控、一灯多控照明电路图
双控开关接线图
三控开关接线图
日光灯接线图
双联双控开关接线图
开关接线图一
双控开关接线图二
双控开关接线图三
单联双控开关接线原理图
双联或多联双控开关接线原理参照此图即可
单联双控开关接线/物件图
双联或多联双控开关接线原理参照此图即可
单联多控开关接线原理图
双联或多联多控开关接线原理参照此图即可
单联多控开关接线物件图
双联或多联多控开关接线原理参照此图即可
单联双控开关接线图、单联多控开关接线原理图/比较图
单联双控开关接线图、单联多控开关接线图/比较图
楼梯间双控开关接线图及实物连线图双联双控开关接线图，整理双联双控开关接线图的三种接线方法
特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。
因此不提倡使用这种省线法布线。
一灯三控接线图
三个位置控制一个灯，需要两只双控开关加一只中途开关；
四个位置控制一个灯，需要两只双控开关加两只中途开关；
五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推。
在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）。
双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。
简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。
接线可看下面的原理图。
一灯单控、一灯双控、一灯三控、一灯多控照明电路图
一灯单控、一灯双控、一灯三控、一灯多控照明电路图双控开关接线图三控开关接线图日光灯接线图双联双控开关接线图.. . …开关接线图一双控开关接线图二双控开关接线图三单联双控开关接线原理图双联或多联双控开关接线原理参照此图即可单联双控开关接线/物件图双联或多联双控开关接线原理参照此图即可. word. …单联多控开关接线原理图双联或多联多控开关接线原理参照此图即可. word. …单联多控开关接线物件图双联或多联多控开关接线原理参照此图即可. word. …单联双控开关接线图、单联多控开关接线原理图/比较图. word. …单联双控开关接线图、单联多控开关接线图/比较图楼梯间双控开关接线图及实物连线图双联双控开关接线图，整理双联双控开关接线图的三种接线方法特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。
因此不提倡使用这种省线法布线。
一灯三控接线图三个位置控制一个灯，需要两只双控开关加一只中途开关；四个位置控制一个灯，需要两只双控开关加两只中途开关；五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推。
在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）。
双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。
简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。
接线可看下面的原理图。
