一、特征耙吸式挖泥船是自航式的深海或内陆船。
耙吸式挖泥船通常配备有泥舱和挖泥设备，可以自行装舱和卸载。
按照设计标准，耙吸式挖泥船装备有：1.带有吸嘴的耙吸管，即耙头，挖泥时用于耙吸海床；2.泥泵，用于耙吸被耙头耙松了的土壤；3.泥舱，可堆存耙吸的泥水混合物；4.溢流系统，用于排出泥舱装舱过程中多余积水；5.位于泥舱内的底门，用于卸载泥水混合物；6.位于甲板上的支架，用于起吊耙吸管；7.波浪补偿器，用来补偿耙头与海床接触时耙头与船体垂直方向的相对运动。
二、应用领域耙吸式挖泥船的应用广泛，在疏浚业被美名为“孺子牛”。
耙吸式挖泥船工作过程中不需要抛锚定位，因而不会给其它船舶的航行造成障碍。
早期耙吸式挖泥船主要用于加深和维护航道。
如今的耙吸式挖泥船还可用于围海造田。
例如，一项在远东的疏浚工程就是先使用耙吸式挖泥船将受污染的土壤挖掘去除，然后完全填埋，并平铺一层砂砾。
与其它疏浚设备相比，在实际施工中，若填埋沙坑的不良土壤区域太大而不能直接排放及提供管道线路排泥时应优先考虑使用耙吸式挖泥船。
耙吸式挖泥船的主要优点：1.船体不在固定位置上工作，故没有抛锚用绳缆，而可以自由移动，这对于海港区域的疏浚是非常重要的；2.耙吸式挖泥船非常适合远海疏浚作业。
500立方米绞吸式挖泥船
500立方米绞吸式挖泥船
IHC1200
海狸1200挖泥船，船总长26.30米，型宽6.69米，最大挖深10米，绞刀功率110kW,总装机功率821kW，生产能力可达500m?/h。
此类船型港航公司拥有三艘，其中两艘由荷兰IHC进口，一艘自制，自制船为斗轮式挖泥船。
1200挖泥船的船体由三个浮箱通过螺栓连接而成，分解后可采用汽车运输。
因此，十分方便进入内河以及内陆湖泊和水渠的水利工地施工。
Z01
“中国水电Z01”抓斗式挖泥船是港航公司承接”巴基斯
坦卡拉奇深水集装箱项目疏浚与吹填工程项目”后，为满足该
工程港施工需求采购的一艘抓斗挖泥船。
该船2006年9月利用驳船改建，选用日本四国建机的SKK－20018GDT-F型抓机，起吊能力：主钩200吨，副钩30吨，起吊绳索速度0～72m/min,回转速度0～1.3rpm。
船总长49.5m，型宽20m，型深4m，斗容18m?，总吨位1229t，净吨位368t，其综合性能和设备配置在国内抓斗船中属比较优越。

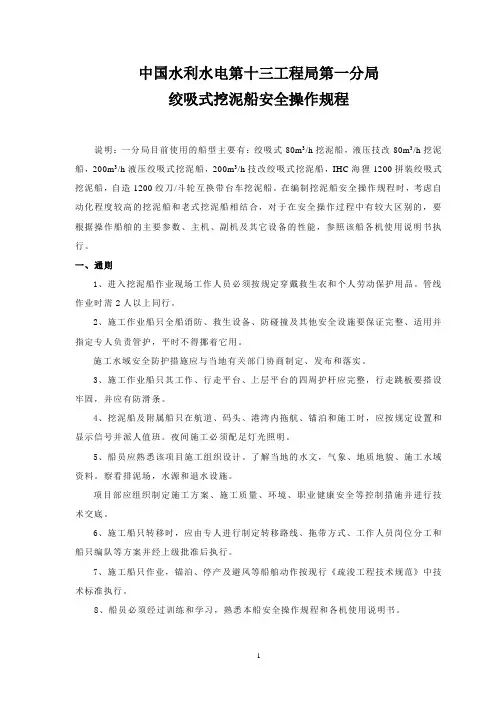

绞吸式挖泥船安全操作规程3p
中国水利水电第十三工程局第一分局绞吸式挖泥船安全操作规程说明：一分局目前使用的船型主要有：绞吸式80m3/h挖泥船，液压技改80m3/h挖泥船，200m3/h液压绞吸式挖泥船，200m3/h技改绞吸式挖泥船，IHC海狸1200拼装绞吸式挖泥船，自造1200绞刀/斗轮互换带台车挖泥船。
在编制挖泥船安全操作规程时，考虑自动化程度较高的挖泥船和老式挖泥船相结合，对于在安全操作过程中有较大区别的，要根据操作船舶的主要参数、主机、副机及其它设备的性能，参照该船各机使用说明书执行。
一、通则1、进入挖泥船作业现场工作人员必须按规定穿戴救生衣和个人劳动保护用品。
管线作业时需2人以上同行。
2、施工作业船只全船消防、救生设备、防碰撞及其他安全设施要保证完整、适用并指定专人负责管护，平时不得挪着它用。
施工水域安全防护措施应与当地有关部门协商制定、发布和落实。
3、施工作业船只其工作、行走平台、上层平台的四周护杆应完整，行走跳板要搭设牢固，并应有防滑条。
4、挖泥船及附属船只在航道、码头、港湾内拖航、锚泊和施工时，应按规定设置和显示信号并派人值班。
夜间施工必须配足灯光照明。
5、船员应熟悉该项目施工组织设计。
了解当地的水文，气象、地质地貌、施工水域资料。
察看排泥场，水源和退水设施。
项目部应组织制定施工方案、施工质量、环境、职业健康安全等控制措施并进行技术交底。
6、施工船只转移时，应由专人进行制定转移路线、拖带方式、工作人员岗位分工和船只编队等方案并经上级批准后执行。
7、施工船只作业，锚泊、停产及避风等船舶动作按现行《疏浚工程技术规范》中技术标准执行。
8、船员必须经过训练和学习，熟悉本船安全操作规程和各机使用说明书。
二、甲板作业部分1、检查水、陆排泥管的连接是否可靠合理、牢固，排泥场的使用是否合理可靠。
2、检查全船各部的紧固情况，各机械和部件的灵活、可靠。
施工前应检查并实施机械运转部位的全面润滑。
3、检查操纵台上各操纵杆是否都处在“空档”位置上，按钮是否在停止工作位置。
绞吸式挖泥船
绞吸式挖泥船This model paper was revised by the Standardization Office on December 10, 2020一、工程概况本工程的水下清淤工程采用200m3绞吸式挖泥船进行挖泥，挖泥量为406901立方米。
清淤疏浚时，为保证开挖边坡稳定，挖深的边坡按设计要求控制。
二、工艺流程25km（具体根1 级泵压接力输送；输泥)、水上管线(即浮管)二种，主1陆上岸管采用钢管，规格为φ450mm×40～45m。
岸管间距200m左右。
管线布设尽量避免穿越障碍物，但要尽量避免管道形成过急弯曲。
对跨越围埝的排泥管段，要选用较新的弯道与管件、并保证接头紧固严密、无漏水、漏泥现象、水陆接头入口处避免浮管出现死弯、水陆接头入口角应大于45度，减少排泥阻力；。
陆上布管线在进入吹填区内的布设。
要考虑工程竣工后，应符合设计要求的高程与平整度。
管线的布设高程，除考虑吹填设计高程外，还应考虑沉降量(包括排泥场内地基沉降时及吹填土本身的固结沉降量)及吹填超高量等因素；为使吹填区获得较好的平整度，除干线管道外还要布设支线。
管线的布设，主要是考虑管线的间距，即管口的间距，而管口间距的大、小是与绞吸船的泥泵马力、吹填区地形及吹填土质等因素有关。
弃土场围堰与吹砂管口的距离随土质、围埝结构、高度不同而有差别，以不使水流冲刷弃土场围堰为原则，通常多保持在15～20 m的范围。
排泥管线布设线路为：施工区→沿金清大港至K16+600附近处→转入老湾河一转至廿四弓河—转入五湾河至5#船闸→转入雨伞浦至三洞闸-沿二线塘→转至团结塘与五塘交界处一至东海塘北片围垦区，线路全长约25km，具体可结合现场情况调整。
有河道段排泥管原则上沿河道布置在水中，不得上岸。
水上吹泥管线必须保证在施工进程中的水上吹泥管线有自然弯曲的足够长度，水陆管线相接处设置平台，采用柔性接头，使水陆管线平顺相接，平台的位置和标高要能适应潮差和水位升降的变化。
绞吸式挖泥船 参数
绞吸式挖泥船参数绞吸式挖泥船是一种专门用于吸取和运输水底泥沙的船只。
它通常用于河流、港口、湖泊和海洋等水域的清淤工作。
这种船具有一些特定的参数和特点，让我们来详细地讨论一下。
首先，绞吸式挖泥船的主要参数包括吸泥深度、吸泥能力、航速、航行稳定性、排泥距离、泥沙输送能力等。
吸泥深度是指船只能够吸取泥沙的最大深度，通常取决于船只的设计和泥沙的特性。
吸泥能力是指单位时间内船只可以吸取的泥沙量，这个参数直接影响到清淤效率。
航速是指船只在水中航行的速度，对于大型水域清淤工程来说，航速的快慢直接关系到作业效率。
航行稳定性是指船只在吸取泥沙时的稳定性，这对于船只的安全和作业效率都至关重要。
排泥距离是指船只可以将吸取的泥沙排放到岸边或指定地点的最大距离，这个参数直接关系到泥沙的后续处理。
泥沙输送能力是指船只可以输送泥沙的能力，通常包括输送距离和输送高度等参数。
其次，绞吸式挖泥船的特点包括结构坚固、吸泥效率高、作业灵活、操作简便等。
船体结构坚固可以保证船只在吸取泥沙时不易受到损坏，提高船只的使用寿命。
吸泥效率高意味着船只可以在较短的时间内完成清淤作业，节约时间和人力成本。
作业灵活意味着船只可以适应不同深度和类型的泥沙，提高了船只的适用范围。
操作简便意味着船只的操作相对容易，船员可以快速上手，减少操作失误的可能性。
综上所述，绞吸式挖泥船的参数和特点直接关系到船只的作业效率和安全性，对于水域清淤工程具有重要意义。
在选择和使用这种船只时，需要充分考虑这些参数和特点，以确保工程顺利进行。
绞吸式挖泥船
一、工程概况本工程的水下清淤工程采用200m3绞吸式挖泥船进行挖泥，挖泥量为406901立方米。
清淤疏浚时，为保证开挖边坡稳定，挖深的边坡按设计要求控制。
二、工艺流程工艺流程图三、排泥管线的布设本工程排泥管由河道清淤区到排泥场区，输泥管线长初步估算最长约25km（具体根据现场实际情况量测确定）。
根据排泥需要拟采用在陆上设置1 级泵压接力输送；输泥管为优质钢管，钢管直径450mm，壁厚8 mm，耐压1.0MPa 以上。
排泥管线是挖泥船输送砂泥浆到吹填区内的管道线路，主要包括：陆上管线(包括管架线)、水上管线(即浮管)二种，主要以浮管为主。
1、陆上吹泥管线(岸管)的设置吹泥管线的平面布置根据挖泥船的总扬程、围堰的面积、形状、吹泥距离、吹填高程、潮位变化等方面的情况，加以综合考虑，来选定吹泥管线的位置。
陆上部分采用岸管明敷。
陆上岸管采用钢管，规格为φ450mm×40～45m。
岸管间距200m左右。
管线布设尽量避免穿越障碍物，但要尽量避免管道形成过急弯曲。
对跨越围埝的排泥管段，要选用较新的弯道与管件、并保证接头紧固严密、无漏水、漏泥现象、水陆接头入口处避免浮管出现死弯、水陆接头入口角应大于45度，减少排泥阻力；。
陆上布管线在进入吹填区内的布设。
要考虑工程竣工后，应符合设计要求的高程与平整度。
管线的布设高程，除考虑吹填设计高程外，还应考虑沉降量(包括排泥场内地基沉降时及吹填土本身的固结沉降量)及吹填超高量等因素；为使吹填区获得较好的平整度，除干线管道外还要布设支线。
管线的布设，主要是考虑管线的间距，即管口的间距，而管口间距的大、小是与绞吸船的泥泵马力、吹填区地形及吹填土质等因素有关。
弃土场围堰与吹砂管口的距离随土质、围埝结构、高度不同而有差别，以不使水流冲刷弃土场围堰为原则，通常多保持在15～20 m的范围。
排泥管线布设线路为：施工区→沿金清大港至K16+600附近处→转入老湾河一转至廿四弓河—转入五湾河至5#船闸→转入雨伞浦至三洞闸-沿二线塘→转至团结塘与五塘交界处一至东海塘北片围垦区，线路全长约25km，具体可结合现场情况调整。
12000耙吸简单全船规格书
12000 m3耙吸挖泥船技术规格书2012．10．16目录1.总体 (3)1.1. 总述.............................................................................. (3)1.2. 基本设置及功能 (6)1.3. 主要参数 (8)1.4. 疏浚性能 (9)1.5. 总体性能 (11)1. 总体1.1. 总述1.1.1. 船型及用途本技术规格书所设定的技术数据及供货范围适用于一艘双机复合驱动、双桨带导流罩、双耙、单甲板、钢质焊接流线型、带球鼻艏，名义舱容为12000m3等级的耙吸挖泥船，主要定位于沿海及河口水域的港口、航道疏浚、吹填工程。
耙吸挖泥船大部分时间在水浅区域工作。
设计一款能在浅水域高效作业的挖泥船，必须密切关注船舶的推进性能、造波能力、振动、适航性、航向保持能力、航行艉倾和动力均衡等问题。
独特的船体设计为上述问题提供最佳解决方案。
船艉双尾鳍设计优化螺旋桨水流，改善推进性能，避免剧烈振动。
本设计采用静态艉倾，避免船只开足马力在浅水水域航行时船艏吃水过深。
本技术规格书所叙述的全部尺寸、输出功率、重量等均采用国际计量单位（SI系统）。
船厂将承担责任，以确保本技术规格书所叙述的所有参数能完全满足本船的挖泥、航行及施工作业的要求。
设计图纸文件是规格书基本要求的体现，也是规格书内容的深化、细化与工艺化。
当它与规格书出现差异时，原则上应以规格书为准，但对规格书内容的某些疏漏或不完整之处，经审图批准的设计图纸文件可视为对规格书的补充。
规格书各部分提出的技术状态与指标与总体规格书中所规定的船舶性能有不一致时，则应服从总体规格书。
规格书各部分内容凡涉及其他专业的条文、性能指标和参数等若有差异时，则应以该专业部分规格书所规定的性能指标、参数为准。
若各专业之间有主从关系时，则应以主要设备的性能指标、参数为准。
若本技术规格书与相关的规则和规范之间有出入时，将以规则和规范为准。
简析三种挖泥船在疏浚工程中的适用性
简析三种挖泥船在疏浚工程中的适用性韩冰，李云龙，刘艳亭（中交第一航务工程勘察设计院有限公司，天津 300220）摘要：疏浚工程属于港口建设的重要一环，且投资数额较大，占用工期较长，其疏浚船舶的选取对于项目质量及成本控制都具有重要影响。
在疏浚工程中，最常见的疏浚船舶为绞吸式挖泥船，抓斗式挖泥船和耙吸式挖泥船。
目前国内对于这三类疏浚船舶的施工工艺已经有较为成熟的理论研究，但是针对投资造价以及横向对比论证的研究较少。
本文简要介绍了如何从这三种疏浚船舶中根据疏浚工期、施工造价以及施工适用性角度去选取最佳方案，希望能对类似工程提供一定的技术参考。
