基于交替隔点插值的凸轮升程拟合方法在磨削加工中的应用
基于神经网络和遗传算法的凸轮轴数控磨削工艺参数优化的开题报告
基于神经网络和遗传算法的凸轮轴数控磨削工艺参数优化的开题报告一、研究背景及意义随着机械制造业的发展，高精度、高效率、高质量的加工工艺对工业生产能力的提升起到至关重要的作用。
其中，凸轮轴是一种非常重要的零部件，作为内燃机的重要组成部分，其加工精度和表面质量对发动机的性能和寿命具有非常重要的影响。
因此，对凸轮轴的加工工艺参数进行优化研究，是提高生产效率和产品质量的必要手段。
目前，针对凸轮轴的加工工艺参数优化研究已经成为一个热点和难点问题。
传统的试错法和经验法需要耗费大量的时间和成本，并且得到的结果通常不尽如人意。
因此，研究计算智能算法在凸轮轴加工工艺参数优化中的应用已经成为一个非常有意义的课题。
神经网络和遗传算法作为常用的计算智能算法，以其较强的自适应性、寻优性和并行性等优势，已经被广泛应用于机械加工领域。
特别是神经网络可以通过学习大量训练数据，实现对加工参数与加工质量之间的映射关系的建立，而遗传算法则具有全局搜索能力和优化能力，可以优化非线性多目标问题。
因此，将神经网络和遗传算法相结合，可以有效地解决凸轮轴加工工艺参数优化问题。
二、研究内容本文将基于神经网络和遗传算法相结合，对凸轮轴数控磨削工艺参数进行优化。
（1）建立凸轮轴数控磨削加工参数与加工质量之间的映射关系模型。
首先，采集大量的加工参数和加工质量数据，并利用神经网络对其进行学习和建模。
通过建立凸轮轴加工参数与加工质量之间的映射关系，可以实现对加工参数进行优化。
（2）利用遗传算法对凸轮轴加工工艺参数进行优化。
在模型建立的基础上，将优化凸轮轴加工质量作为优化目标，将凸轮轴加工参数作为决策变量，建立凸轮轴加工工艺参数优化模型，采用遗传算法进行全局搜索和优化，以得到最优解。
（3）实验验证和效果评估。
采用所得到的最优加工工艺参数进行样品加工，并通过精度和表面质量等指标对样品进行评估，验证所提出方法的有效性和可行性。
三、研究方法及思路（1）数据采集：在凸轮轴的数控磨削加工过程中，采集大量的加工参数和加工质量数据。
基于BP网络的凸轮轴磨削数据库系统的设计与实现的开题报告
基于BP网络的凸轮轴磨削数据库系统的设计与实现的开题报告一、问题背景凸轮轴是发动机的重要部件之一，直接影响到发动机的运转效率和性能。
而凸轮轴的磨削过程对于凸轮轴的精度和表面质量有着至关重要的影响，对于现代化的发动机而言，提高凸轮轴磨削的效率和精度是非常重要的。
传统的凸轮轴磨削方法主要依靠经验和手工调试，存在效率低下、质量不稳定等问题。
因此，设计实现一套凸轮轴磨削数据库系统，可以通过机器学习算法针对不同的材料和工艺参数进行凸轮轴磨削加工，提高磨削的效率和精度，是非常有意义的。
二、研究内容和目标本文的研究内容是基于BP神经网络算法，设计实现一套凸轮轴磨削数据库系统。
该系统将通过对大量的实验数据进行统计和分析，训练出一个基于BP神经网络算法的凸轮轴磨削加工预测模型，可以根据实际应用中所需的各种参数，对凸轮轴进行磨削加工，提高凸轮轴的加工效率和精度。
本文的目标是：1.调研凸轮轴磨削技术的发展现状和趋势，分析传统凸轮轴磨削方法存在的问题。
2.设计实现一套基于BP神经网络算法的凸轮轴磨削数据库系统，该系统可以根据实际应用中所需的各种参数，对凸轮轴进行磨削加工，提高凸轮轴的加工效率和精度。
3.通过实验验证，分析该系统在不同的工艺参数和材料条件下的加工效果和优劣，进而分析BP神经网络算法在凸轮轴磨削领域中的应用价值。
三、研究方法和技术路线本文的研究采用的方法是实验研究和数据分析，技术路线如下：1.调研和分析凸轮轴磨削技术的发展现状和趋势，总结传统凸轮轴磨削方法存在的问题。
2.收集凸轮轴磨削加工的实验数据，包括材料、工艺参数、磨削精度等方面的数据。
3.分析实验数据，采用BP神经网络算法对数据进行训练，建立凸轮轴磨削加工预测模型。
4.设计实现凸轮轴磨削数据库系统，将训练好的BP神经网络算法和大量的实验数据进行整合。
5.通过实验验证，分析该系统在不同的工艺参数和材料条件下的加工效果和优劣，进而分析BP神经网络算法在凸轮轴磨削领域中的应用价值。
凸轮轴加工中CBN磨削技术的应用与研究
迎刃 而解 。现在专用 Ｃ Ｎ数控 Ｃ Ｃ凸轮轴磨 床 已被开发使 Ｂ Ｎ
用 ，高性能 Ｃ Ｎ砂 轮也 得到 了广泛 的应用 ， Ｂ Ｂ Ｃ Ｎ砂 轮使用速 度 高（ ０—１０ｍ ｓ ， ８ ６ ／）加工效率高 （ 工件 由毛坯粗磨 、 半精磨 、 精 磨、 微磨一次完成 ， 效率是 普通砂轮 的 ２～３倍 ） 采用 专用磨 ， 削 液和滚轮修整技术 ，从 而提高了凸轮轴的加工质量 和加工
Ｅ ｕｐ ｎ Ｍａ ｕ ａ ｔ ｎ ｅ ｈ ｏｏ ｙ Ｎｏ３， ０１ ｑ ｉ ｍｅ ｔ ｎ ｆ ｃｒ ｇＴ ｃ ｎ ｌｇ ． ２ ０ ｉ
凸轮轴加工 中 ＣＢ Ｎ磨 削技术 的应用与研究
彭欣健 ， 剑 徐
（ 九江职业技术学 院 机 械工 程系 ， 江西 九江 ３２ ０ ） ３ ０ ７
加工质量 ， 从而提高 了发动机的整体加工技术水平 。 凸轮轴作为发动机 的关键零件之一 ，对发 动机的动力特 性有着直接的影响。如何采用适 当的加工方法 ， 达到零件 的尺
（ ）凸轮表 面易产生烧伤 、 ２ 裂纹 等缺 陷， 很难 提高生产效 率。由于凸轮磨削余量大且材料较难进行加工 ， 普通磨料 砂轮 的性能很难适应 凸轮所期 望的加工性能 ，磨削质量 和生产效 率两者往往不能兼顾 。如所有的传统磨削加工一样 ， 在磨削加
生产效率要求都很 高 ， 加工难度较 大。 如何提 高磨削效率和加 工质量 ，是 凸轮轴磨削加工 中的关键 问题 。在进 行工 艺分 析 时， 主要应考虑 以下方面 ：
（） １ 机床 的特 性 ：
（） ４ 综合经济效益不高 。 普通磨料砂轮的耐用度和使用寿 命低 ， 频繁修整或 更换 ， 需 使修 整工具损耗 加快 ， 助时 间和 辅 劳动强度增加 ， 既影 响了生产效率 ， 又加大 了生产成本 。 另外 ， 砂轮用量大 ， 其质量波 动也 影响 了磨削工艺 的稳定性 ， 因大 又 量磨削残物 的产 生 ， 增加 了磨削液的过滤清理量 ， 对环境造成
关于凸轮磨恒线速在加工过程曲线优化

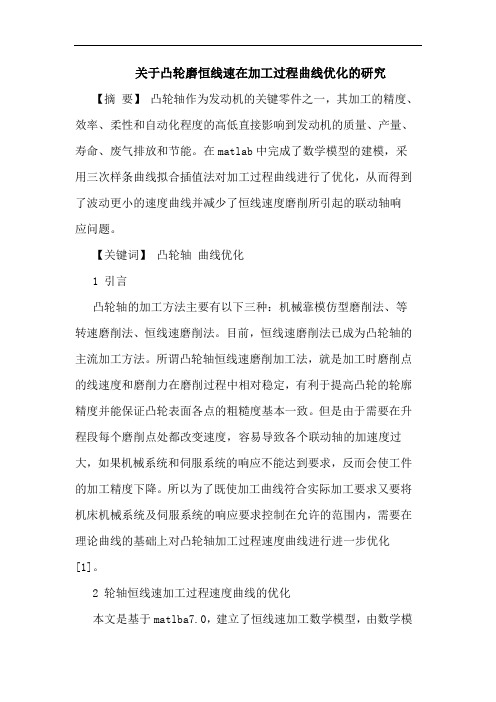

关于凸轮磨恒线速在加工过程曲线优化的研究【摘要】凸轮轴作为发动机的关键零件之一，其加工的精度、效率、柔性和自动化程度的高低直接影响到发动机的质量、产量、寿命、废气排放和节能。
在matlab中完成了数学模型的建模，采用三次样条曲线拟合插值法对加工过程曲线进行了优化，从而得到了波动更小的速度曲线并减少了恒线速度磨削所引起的联动轴响应问题。
【关键词】凸轮轴曲线优化1 引言凸轮轴的加工方法主要有以下三种：机械靠模仿型磨削法、等转速磨削法、恒线速磨削法。
目前，恒线速磨削法已成为凸轮轴的主流加工方法。
所谓凸轮轴恒线速磨削加工法，就是加工时磨削点的线速度和磨削力在磨削过程中相对稳定，有利于提高凸轮的轮廓精度并能保证凸轮表面各点的粗糙度基本一致。
但是由于需要在升程段每个磨削点处都改变速度，容易导致各个联动轴的加速度过大，如果机械系统和伺服系统的响应不能达到要求，反而会使工件的加工精度下降。
所以为了既使加工曲线符合实际加工要求又要将机床机械系统及伺服系统的响应要求控制在允许的范围内，需要在理论曲线的基础上对凸轮轴加工过程速度曲线进行进一步优化[1]。
2 轮轴恒线速加工过程速度曲线的优化本文是基于matlba7.0，建立了恒线速加工数学模型，由数学模型推导出加工过程的速度曲线函数。
然后对速度曲线函数进行插值拟合，实现对速度曲线的优化，从而满足实际加工要求和降低对联动轴的响应要求。
具体的实现步骤如下：根据恒线速磨削原理建立数学模型；在matlab中编写m文件，完成数学模型的建立；对转速曲线进行拟合，完成对速度曲线的优化；针对凸轮轴修磨系统，将优化后的加工过程参数（凸轮轴转速）导入到凸轮轴的加工程序，从而实现加工程序的优化工作。
2.1 恒线速磨削数学模型凸轮的整个轮廓依靠砂轮架的往复直线移动（x轴）和工件主轴的转动（c轴）这两个运动的合成运动来形成。
在凸轮轴转动的同时，砂轮架的移动产生进给动作，并通过数控装置进行插补运算，控制各坐标轴按照凸轮外形轮廓运动，从而完成加工[2]。
基于曲率分段的发动机凸轮磨削步长优化算法
基于曲率分段的发动机凸轮磨削步长优化算法作者：杨靖陈立锋李克张志雄来源：《湖南大学学报·自然科学版》2013年第11期摘要：提出一种改进凸轮磨削加工效率和精度的新算法.该算法根据加工精度要求，利用砂轮相对凸轮转角的运动轨迹的曲率计算各加工转角下的最大允许转角步长，并对凸轮加工转角进行分段，优化加工转角步长和转速.与恒转速法相比，有效减少加工中的冗余步长，提高加工转速，改善加工效率，并避免恒转速法在凸轮上升段及下降段与缓冲段相接处的精度不足及砂轮架加速度过大所致的响应滞后问题，保证凸轮加工精度和加工效率.关键词：发动机；凸轮磨削；曲率分段；步长优化；转速优化中图分类号：TG580.1文献标识码：A随着内燃机尤其是船用汽油机不断往高转速方向发展，凸轮轴转速也随之越来越高，对凸轮的加工精度及加工方式也提出了更高的要求，以保证凸轮轴及凸轮在高速运转过程中的平稳性和耐久性，减少冲击，提高发动机配气系统性能.如果凸轮加工精度不足，那么将导致凸轮工作时加速度规律变化很大，使凸轮工作时加减速不平缓、可靠性降低、工作噪声加大[1-2].通常使用数控磨床加工凸轮，在加工中磨床砂轮架的运动为大量微小直线段，与凸轮轴的转角步长耦合来实现凸轮轮廓的加工.因此需采用直线插补、圆弧插补、B样条曲线插补及三次样条曲线插补等对各加工微段进行拟合.Yau等[3]采用可预见的实时B样条曲线拟合插补法，并利用夹角间的弓高误差确定拟合点，实现高精度拟合.凸轮磨削加工常采用恒转速法，其对机械传动系统和伺服系统的要求相对较低，但加工冗余步长多，加工转速较低，效率下降，且加工精度较低[4-5].因此王淑君等[4]建立了恒磨除率的恒线速凸轮磨削模型，对砂轮与凸轮轴的运动曲线和凸轮轮廓进行仿真.邓朝晖等[6]在恒线速磨削模型基础上利用最小二乘法对速度进行拟合求导，减小了速度曲线的波动和联动轴的加速度跳动.王昌富等[5]研究了切点跟踪原理下的凸轮磨削模型和恒线速磨削时的凸轮转速模型，找出加工参数对加工精度的影响原因.虽然恒线速度法加工精度大大提高，但会导致加速过高而造成机床振动，影响加工精度，并且对机械系统和伺服机构的响应要求很高[4-7].1凸轮磨削的曲率分段优化算法当采用恒转速法对凸轮进行磨削加工时，其加工过程的角度进给步长通常为1°.由图6可知，恒转速法的1°角度步长在大部分凸轮加工转角下都小于曲率分段法的最大允许角度步长，在这些转角下能满足精度要求，但其加工步长过短，步长数量过多，导致实际加工精度远高于精度要求，限制凸轮轴磨削转速的提升，导致加工效率下降.而在凸轮上升段和下降段与缓冲段相接处附近的转角区间[121，135]和[221，239]内，恒转速法加工步长大于所计算的最大允许角度步长，导致加工精度无法达到设计要求.根据文献[1]中的凸轮轴运动学分析可知，凸轮升程曲线的微小变化会导致其加速度曲线的剧烈变化，因此当发动机的凸轮轴工作在该精度欠佳的转角时，会导致凸轮动力学及运动学曲线的剧烈变化，致使凸轮工作时噪声振动加大，凸轮及挺柱磨损加大，可靠性降低.若为了改善该凸轮的加工精度而采用更小角度步长的恒转速磨削法磨削凸轮，则将导致凸轮轴转速进一步下降，加工步长数的大量增加，使加工效率降低，生产成本增加.恒转速法在加工中的加速度如图8中的细实线所示，其在凸轮上升段和下降段与缓冲段相接处附近的转角范围内加速度极大，会出现磨床响应滞后的问题，导致加工表面出现波纹，加工精度下降.由图8可知，在等步长时间的前提下，采用本文的优化算法后磨床砂轮架在加工过程中的加速度将整体偏大，超过了磨床对加速度的限制要求，会出现响应滞后问题导致加工精度下降.因此，采用基于曲率分段的步长优化算法指导某公司优化其某款汽油机的进气凸轮在磨削加工中的角度进给步长和加工转速后，该汽油机单个进气凸轮的加工效率较恒转速法提高1.9倍，且在凸轮上升段和下降段与缓冲段相接处附近的转角区间[121，135]和[221，239]内，凸轮轴的加工精度也比恒转速法要高，提高了凸轮加工质量和加工效率.3结论1）曲率分段的步长优化算法是一种精度跟踪的凸轮磨削法.其在满足目标加工精度要求的前提下，通过加工时砂轮相对于凸轮转角运动轨迹的曲率来优化加工过程中各凸轮转角段内的凸轮轴转速及角度步长，以缩短工时，提高加工效率.相对于恒转速磨削法，既保证加工精度又有效提高加工效率，降低生产成本.采用该算法后，本文所研究凸轮加工效率提高1.9倍，且在加工转角区间[121，135]和[221，239]较恒转速法加工精度更高.2）基于曲率分段的步长优化算法通过协调各转角区间内的步长所花费时间，并根据凸轮的几何进给加速度优化各个分段区间内的凸轮轴加工转速，以保证加工过程中砂轮架的加速度在磨床限值之下.本文所研究进气凸轮轴在加工中砂轮架的位移加速度在3500 mm/s2以下，小于加速度限值，同时在凸轮上升段和下降段与缓冲段相接处附近的转角区间[121，135]和[221，239]内，其加速度较恒转速法低，在加速度限值之内，克服了恒转速法在此处的响应滞后问题.参考文献[1]冯仁华.发动机配气机构优化改进设计[D].长沙：湖南大学机械与运载工程学院，2009.[2]陈家瑞.汽车构造[M].3版.北京：机械工业出版社，2011：95-105.[3]YAU H T， WANG J B. Fast Bezier interpolator with real time lookahead function for highaccuracy machining[J]. International Journal Machine Tools and Manufacture， 2007，47（10）：1518-1529.[4]王淑君，韩秋实，钟建琳.基于恒磨除率的凸轮轴变速磨削研究[J].北京机械工业学院学报，2006，21（2）：9-12.[5]王昌富，徐志明，程松，等.基于切点跟踪磨削法凸轮运动模型的研究[J].汽车制造技术，2011（1）：148-152.[6]邓朝晖，王娟，曹德芳，等.凸轮轴磨削加工过程的动态优化和仿真[J].湖南大学学报：自然科学版，2009，36（5）：21-25.[7]郭力.切点跟踪磨削法高速磨削凸轮轴[J].湖南文理学院学报，2010，22（2）：54-60.[8]龚时华.凸轮轴高速磨削加工控制系统关键技术[D].武汉：华中科技大学机械科学与工程学院，2008.[9]程松，徐志明，杨家荣，等.数控凸轮轴磨削算法的分析及其实现[J].制造业自动化，2010，32（11）：80-83.。
发动机凸轮轴高效磨削形状误差分析与智能补偿
发动机凸轮轴高效磨削形状误差分析与智能补偿随着信息技术的飞速发展，利用智能融合技术可以极大提高产品的质量和生产效率。
凸轮形状误差直接体现自动磨削系统的加工精度，采用两轴交叉耦合误差补偿，保证砂轮进给和工件旋转运动符合既定数学模型，自动识别凸轮曲线的凹凸类型以及同心度，同步计算各段曲线的最小曲率半径。
由于磨削力扰动、砂轮、机床稳定性等会降低形状误差精度，结合交叉耦合形状控制器，采用特殊凸轮的数学模型结合计算机仿真技术进行理论验证，不断修正边界条件，利用不断积累的工艺知识库，实现凸轮磨削形状误差的智能补偿，从而提高凸轮磨削质量与效率。
标签：凸轮轴;高效磨削;形状误差引言我国虽然在汽车零部件产业取得了巨大进步，但整个行业仍存在着数量多、规模小、产业化水平低等问题。
针对现有数控磨床加工凸轮轴磨削形状误差要求很难保证精度要求等技术难题，本文通过高效磨削研究，引入磨削状态自我感知技术，基于磨削系统自学习、自优化功能的工艺优化特性，对磨削系统形状误差分析与智能补偿进行研究，利用模型、深度学习等算法挖掘内蕴的工艺知识;通过对工艺知识的自动化组织，形成工艺知识库并优化，达到提高凸轮磨削质量与效率的目的。
凸轮磨削是由工件旋转轴与砂轮进给轴按照凸轮型线数学关系联动磨削加工实现的，采用两轴联动各轴独立控制的方式，通过插补算法可以使輸入到两个伺服系统的给定值保持一定的联动关系，但由于机械和电气双方面的影响，伺服系统及传动机构的综合输出却无法保证相应的数学关系。
凸轮轴数控磨削加工中影响凸轮形状精度的误差来源可分为四类：①结构误差;②磨削过程;③动态特性、控制器与外部干扰④砂轮因素。
总的形状误差是这六种误差综合作用的结果。
针对误差来源，可从以下两个方面降低误差：一是提高单轴伺服系统的性能，减小跟踪误差;二是对两轴运动实现耦合控制，以期提高工件的形状加工精度。
一、变形误差凸轮轴磨床磨削时，C轴和X轴联动，所以只要求出砂轮位移X与凸轮轴转角φ的关系式，并由关系式生成数控指令即可进行磨削加工。
牛顿插值法在凸轮修正设计中的应用
牛顿插值法在凸轮修正设计中的应用牛顿插值法是一种基于牛顿插值多项式的几何方法，用于在有限数据点的情况下，计算出抛物线的拟合曲线。
这种技术在凸轮修正领域中发挥着重要作用，既能有效地减少凸轮收缩率，又能精确控制凸轮的微细加工精度。
本文将针对凸轮修正设计中应用牛顿插值法，从实用性和适用范围出发，介绍牛顿插值法在该方面的具体应用过程及效果，并结合该法的特点，提出许多技术改进建议。
凸轮修正设计是指将抛物线表面的凸轮的顶点修正平整，达到预定的精度要求。
这种精度需要靠机械加工来实现，但由于凸轮的复杂度及表面形状不规则，需要考虑的参数众多，使得此类修正工作十分费力，又容易出现误差。
牛顿插值法是一种重要的数学方法，它将原先由机械加工实现的修正工作转变成数据运算实现，只需要通过把凸轮表面以抛物线形式近似表达，再结合牛顿插值多项式的数学方程，就能够生成拟合曲线的数据，从而达到减少凸轮收缩率的目的。
牛顿插值法在凸轮修正设计中的实用性表现良好，能够在较低精度要求下，减少对凸轮收缩率的控制。
由于牛顿插值法是可以以有限数据进行任意精度的计算，可以根据不同的精度要求，设定不同的数据点个数，以提高拟合曲线的精度。
同时，牛顿插值法还可以分析凸轮表面的精度要求，以及表面的实际加工精度，从而更有效地精确控制凸轮的微细加工精度。
然而，牛顿插值法也存在一定缺陷，在某些情况下，由于它只是根据有限的数据点计算出的拟合曲线，受限于它的特性，拟合的结果可能出现较大的误差。
为了解决这一问题，人们需要根据实际情况，添加更多的数据点，以提高拟合精度，并利用计算机实时调整结果以提高准确性。
牛顿插值法在凸轮修正设计中的应用可以节省大量时间，但它也有一定的局限性，这就要求用户根据实际情况，将数据点选取得恰当，尤其是当精度要求较高时，就要添加更多的数据点，以降低计算误差。
此外，为了更有效地控制凸轮的微细加工，应该利用牛顿插值法对凸轮表面进行实时分析，并建立加工过程中的表面形状模型。
凸轮轴高速数控磨削在位测量技术
