材料力学四种基本变形对比
材料力学四种基本变形对比郑平(贵州省六盘水职业技术学院贵州·六盘水553000)中图分类号：G712文献标识码：A文章编号：1672-7894（2013）12-0068-02摘要材料力学是研究物体承载能力的科学，它的任务是保证既安全又经济的前提下，为构件选择合适的材料，确定合理的截面形状和尺寸，建立构件强度、刚度和稳定性的理论基础，提供必要的计算方法。
这就要求对构件四种基本变形的有关知识进行对比、分析。
关键词材料力学四种变形计算对比Comparison of the Four Basic Deformations in Mechanics of Materials//Zheng PingAbstract The mechanics of materials is the science researching carrying capacity of object,and its task is,on the premise of en-suring safety and cost-effectiveness,to provide necessary calcu-lating methods for the determination of the reasonable section shape and size and the establishment of theoretical basis for member strength,stiffness and stability,so as to choose appropri-ate materials for components This requires the comparison and analysis of component-related four basic knowledge of deforma-tion.Key words mechanics of materials;four deformations;comparison of calculation工程力学是一门研究物体机械运动一般规律和有关构件的强度、刚度、稳定性理论的学科，是一门技术的基础课程，它在基础课程和专业课程之间起桥梁作用，为专业设备的机械运动分析和强度分析提供理论基础。

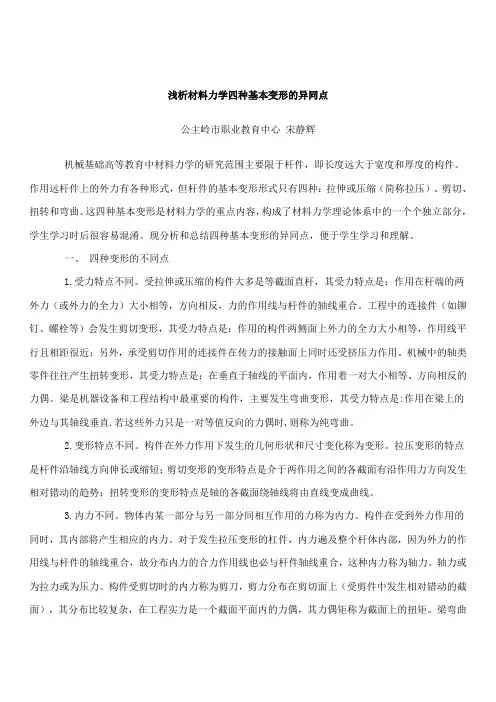

浅析材料力学四种基本变形的异同点
浅析材料力学四种基本变形的异同点公主岭市职业教育中心宋静辉机械基础高等教育中材料力学的研究范围主要限于杆件，即长度远大于宽度和厚度的构件。
作用远杆件上的外力有各种形式，但杆件的基本变形形式只有四种：拉伸或压缩（简称拉压）、剪切、扭转和弯曲。
这四种基本变形是材料力学的重点内容，构成了材料力学理论体系中的一个个独立部分，学生学习时后很容易混淆。
现分析和总结四种基本变形的异同点，便于学生学习和理解。
一、四种变形的不同点1.受力特点不同。
受拉伸或压缩的构件大多是等截面直杆，其受力特点是：作用在杆端的两外力（或外力的全力）大小相等，方向相反，力的作用线与杆件的轴线重合。
工程中的连接件（如铆钉、螺栓等）会发生剪切变形，其受力特点是：作用的构件两侧面上外力的全力大小相等，作用线平行且相距很近；另外，承受剪切作用的连接件在传力的接触面上同时还受挤压力作用。
机械中的轴类零件往往产生扭转变形，其受力特点是：在垂直于轴线的平面内，作用着一对大小相等、方向相反的力偶。
梁是机器设备和工程结构中最重要的构件，主要发生弯曲变形，其受力特点是:作用在梁上的外边与其轴线垂直.若这些外力只是一对等值反向的力偶时,则称为纯弯曲。
2.变形特点不同。
构件在外力作用下发生的几何形状和尺寸变化称为变形。
拉压变形的特点是杆件沿轴线方向伸长或缩短；剪切变形的变形特点是介于两作用之间的各截面有沿作用力方向发生相对错动的趋势；扭转变形的变形特点是轴的各截面绕轴线将由直线变成曲线。
3.内力不同。
物体内某一部分与另一部分间相互作用的力称为内力。
构件在受到外力作用的同时，其内部将产生相应的内力。
对于发生拉压变形的杠件，内力遍及整个杆体内部，因为外力的作用线与杆件的轴线重合，故分布内力的合力作用线也必与杆件轴线重合，这种内力称为轴力。
轴力或为拉力或为压力。
构件受剪切时的内力称为剪刀，剪力分布在剪切面上（受剪件中发生相对错动的截面），其分布比较复杂，在工程实力是一个截面平面内的力偶，其力偶矩称为截面上的扭矩。
杆件变形的基本形式
杠杆变形有四种基本形式分别是拉伸或压缩、剪切、扭转、弯曲。
根据材料力学的内容，长度远大于截面尺寸的构件称为杆件，杆件的受力有各种情况，相应的变形就有各种形式。
1.拉伸或压缩：这类变形是由大小相等方向相反，力的作用线与杆件轴线重合的一对力引起的。
在变形上表现为杆件长度的伸长或缩短。
截面上的内力称为轴力。
横截面上的应力分布为沿着轴线反向的正应力。
整个截面应力近似相等。
2.剪切：这类变形是由大小相等、方向相反、力的作用线相互平行的力引起的。
在变形上表现为受剪杆件的两部分沿外力作用方向发生相对错动。
截面上的内力称为剪力。
横截面上的应力分布为沿着杆件截面平面内的的切应力。
整个截面应力近似相等。
3.扭转：这类变形是由大小相等、方向相反、作用面都垂直于杆轴的两个力偶引起的。
表现为杆件上的任意两个截面发生绕轴线的相对转动。
截面上的内力称为扭矩。
横截面上的应力分布为沿着杆件截面平面内的的切应力。
越靠近截面边缘，应力越大。
4.弯曲：这类变形由垂直于杆件轴线的横向力，或由包含杆件轴线在内的纵向平面内的一对大小相等、方向相反的力偶引起，表现为杆件轴线由直线变成曲线。
截面上的内力称为弯矩和剪力。
在垂直于轴线的横截面上，弯矩产生垂直于截面的正应力，剪力产生平行于截面的切应力。
另外，受弯构件的内力有可能只有弯矩，没有剪力，这时称之为纯剪构件。
越靠近构件截面边缘，弯矩产生的正应力越大。

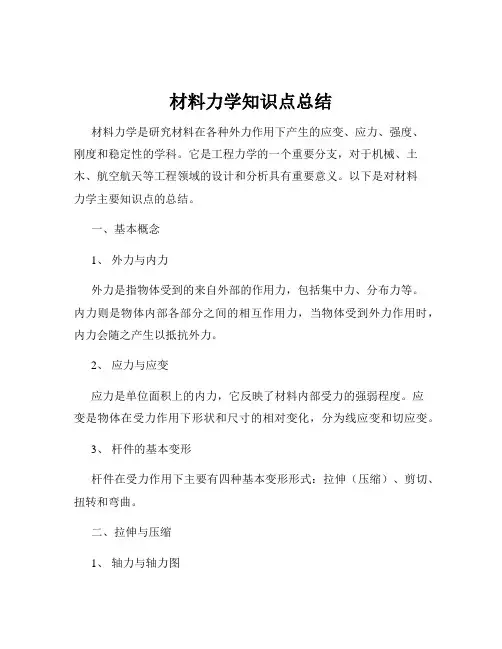

材料力学知识点总结
材料力学知识点总结材料力学是研究材料在各种外力作用下产生的应变、应力、强度、刚度和稳定性的学科。
它是工程力学的一个重要分支，对于机械、土木、航空航天等工程领域的设计和分析具有重要意义。
以下是对材料力学主要知识点的总结。
一、基本概念1、外力与内力外力是指物体受到的来自外部的作用力，包括集中力、分布力等。
内力则是物体内部各部分之间的相互作用力，当物体受到外力作用时，内力会随之产生以抵抗外力。
2、应力与应变应力是单位面积上的内力，它反映了材料内部受力的强弱程度。
应变是物体在受力作用下形状和尺寸的相对变化，分为线应变和切应变。
3、杆件的基本变形杆件在受力作用下主要有四种基本变形形式：拉伸（压缩）、剪切、扭转和弯曲。
二、拉伸与压缩1、轴力与轴力图轴力是指杆件沿轴线方向的内力。
通过绘制轴力图，可以直观地表示出轴力沿杆件轴线的变化情况。
2、横截面上的应力在拉伸（压缩）情况下，横截面上的应力均匀分布，其大小等于轴力除以横截面面积。
3、材料在拉伸与压缩时的力学性能通过拉伸试验，可以得到材料的强度指标（屈服强度、抗拉强度）和塑性指标（伸长率、断面收缩率）。
不同材料具有不同的力学性能，如低碳钢的屈服和强化阶段，铸铁的脆性等。
4、胡克定律在弹性范围内，应力与应变成正比，即σ ＝Eε ，其中 E 为弹性模量。
5、拉伸（压缩）时的变形计算根据胡克定律，可以计算杆件在拉伸（压缩）时的变形量。
三、剪切1、剪切内力与剪切应力剪切内力通常用剪力表示，剪切应力则是单位面积上的剪力。
2、剪切实用计算在工程中，通常采用实用计算方法来确定剪切面上的平均应力。
四、扭转1、扭矩与扭矩图扭矩是指杆件在扭转时横截面上的内力偶矩。
扭矩图用于表示扭矩沿杆件轴线的变化。
2、圆轴扭转时的应力与变形圆轴扭转时，横截面上的应力分布呈线性规律，其最大应力发生在圆周处。
扭转角的计算与材料的剪切模量、扭矩和轴的长度等因素有关。
五、弯曲1、剪力与弯矩弯曲内力包括剪力和弯矩，它们的计算和绘制剪力图、弯矩图是弯曲分析的重要内容。
3.1杆件四种基本变形及组合变形
《杆件的四种基本变形及组合变形、直杆轴向拉、压横截面上的内力》教学设计剪切变形的受力特点是作用在构件上的横向外力大小相等、方向相反、作用线平行且距离很近。
剪切变形的变形特点是介于两横向力之间的各2．剪切【工程实例】如图a所示为一个铆钉连接的简图。
钢板在拉力F的作用下使铆钉的左上侧和右下侧受力（图b），这时，铆钉的上、下两部分将发生水平方向的相互错动（图c）。
当拉力很大时，铆钉将沿水平截面被剪断，这种破坏形式称为剪切破坏。
3. 扭转用改锥拧螺钉时，在改锥柄上手指的作用力构成了一个力偶，螺钉的阻力在改锥的刀口上构成了一个方向相反的力偶，这两个力偶都作用在垂直于杆轴的平面内，就使改锥产生了扭转变形，如图a所示。
例如汽车的转向轴（图b）。
当驾驶员转动方向盘时，相当于在转向轴A端施加了一个力偶，与此同时，转向轴的B端受到了来自转向器的阻抗力偶。
于是在轴AB的两端受到了一对大小相等、转向相反的力偶作用，使转向轴发生了扭转变形。
弯曲【试一试】两手支撑一把长尺子，中间放一重物，尺子会发生怎样的变形呢？纵向对称面：梁的横截面多为矩形、工字形、等（图），它们都有一根竖向对称轴，这根对称轴与梁轴线所构成的平面称为纵向对称面。
平面弯曲：梁的弯曲平面与外力作用面相重合的3.2直杆轴向拉、压横截面上的内力 内力的概念 轴力的计算 1）轴力为了显示并计算杆件的内力，通常采用截面法。
假设用一个截面m-m （图a ）将杆件“切”成左右两部分，取左边部分为研究对象（图b ），要保持这部分与原来杆件一样处于平衡状态，就必须在被切开处加上，这个内力F N 就是右部分对左部分的作用力。
在轴向拉（压）杆中横截面中的内力称为由于直杆整体是平衡的，左部分也是平衡的，对这部分建立平衡方程：=0 0=-N F F若取右部分为研究对象，则可得0='-N F F 可以看出，取任一部分为研究对象，都可以得到相同的结果，其实F N 与F ′N 是一对作用力与反作用力，其数值必然相等。
材料力学四种基本变形要点
(–)
16kN•m (+)
6kN•m
6kN•m
2kN x=1m 3kN MC= 20kN•m MB= –6kN•m M图 MD右= 6kN•m MD左= 16kN•m MG= 20.5kN•m (–)
梁弯曲时横截面上的正应力计算公式 s = My / Iz M
smax= M / Wz
矩形截面 z b bh Iz= —— 12
四种基本变形
一、轴向拉压
轴力FN、FN图 横截面上正应力
F
拉 “+ ” ；压 “━” FN s = —— A
s
正应变
e = ——
E
FNl Dl = —— EA
s
杆件伸长量
二、扭转 扭矩Mx 、 Mx图 T
P (kW) T 9549 n (r/min) (N· m)
T 右手螺旋法则:扭矩矢与截面外法线方向一致时为“+” ； 反之为 “ -” “+” Mx “━” Mx
三、剪切和挤压 四、弯曲 剪力FQ和弯矩M
F Q 图 、 M图
剪力：对所取梁内任一点之矩顺时针转向为 “+” ； 反之为“ – ”。 弯矩：使梁产生上凹下凸变形为 “+” ；反之为“– ”。 FQ FQ为 + FQ FQ FQ
FQ为 –
M为 +
M为 –
求梁的剪力 FQ 和弯矩 M 大小的规律： q F1 M F2
弯曲变形(积分法)
w
M ( x) EI z
M ( x) dxC EI z
w q
w
M ( x) d x d x Cx D EI z
C、D为积分常数，由位移的边界与连续条件确定。
材料力学之基本变形总结
材料力学之基本变形总结
材料力学是一门研究材料受力时的变形规律和强度特性的学科。
在材料力学中，基本变形是非常重要的概念之一。
本文对材料力学中的基本变形进行总结，以便读者更好地理解这一重要概念。
在材料受力的过程中，会产生多种不同的变形方式。
而基本变形是指在无约束状态下材料自身发生的变形，它具有原子层面上的规律性。
下面介绍几种常见的基本变形方式。
1. 拉伸变形
拉伸变形是指在材料两端施加两个相反方向的拉力，使材料沿着力的方向产生变形的过程。
在拉伸变形中，材料的长度会变长，横截面积会变小，从而产生拉应变。
2. 压缩变形
3. 剪切变形
4. 扭转变形
5. 弯曲变形
以上介绍了几种常见的基本变形方式，每种变形方式都会产生不同的应变和应力。
在进行材料性质评估时，需要对不同基本变形方式下的应变和应力进行测试和分析。
因此，深入理解基本变形是非常重要的。
材料力学第4章杆件的基本变形课件
材料力学第4章杆件的基本变形课件第一篇：材料力学第4章杆件的基本变形课件重点：材料力学的任务，变形固体性质的基本假设难点：理解强度、刚度、稳定性的概念第4章§4.1 材料力学的任务建筑物承受荷载而起骨架作用的部分，称为结构。
组成结构或机械的单个部分则称为构件或零件。
如：桥梁的桥墩、桥面等。
每一构件都应满足一定的条件，这些条件主要是指经济与安全。
所谓经济是指构件应采用适当的材料并使截面尺寸最小（消耗最少的材料）；安全则是指构件在受力或受外界因素（如温度改变、地基沉陷等）影响时，应同时满足强度、刚度及稳定性三方面的要求。
即：安全包括三个方面：（1）足够的强度──构件具有足够的抵抗破坏的能力；（2）足够的刚度──构件具有足够的抵抗变形的能力，即要把变形控制在一定的范围内；（3）足够的稳定性──构件具有足够的保持原有平衡形式的能力。
构件在强度、刚度和稳定性三方面所具有的能力统称为构件的承载能力。
经济与安全是一对矛盾的两个方面。
而材料力学就是要解决这一矛盾，即是研究构件在各种外力或外界因素影响下的强度、刚度和稳定性的原理及计算方法的科学。
包括对材料的力学性质的研究。
这就是材料力学的任务。
§4.2 可变形固体的性质及其基本假设任何固体在外力作用下都要产生形状及尺寸的改变──即变形。
外力大到一定程度构件还会发生破坏，这种固体称为“变形固体”。
承认构件的变形，是材料力学研究问题、解决问题的基本前提。
变形包括：（1）弹性变形──外力去掉后可消失的变形；（2）塑性变形──外力去掉后不能消失的变形。
关于变形固体性质的基本假设：1．连续性假设：材料内部连续、密实地充满着物质而毫无空隙；2．均匀性假设：材料沿各部分的力学性能完全相同；3．各向同性假设：材料沿各方向的力学性能完全相同。
这样的材料称为各向同性材料，否则称为各向异性材料。
4．小变形假设：认为受力后构件的变形与其本身尺寸相比很小。
小变形包括两方面含义：（1）变形与原始尺寸在量级上进行比较，很小；（2）变形对外力的影响很小──不会显著改变外力的作用位置或不产生新的外力成分。
