浅谈10KV开闭所出线单相接地故障
10kV配电线路单相接地的故障及其处理
10kV配电线路单相接地的故障及其处理电力系统可分为大电流接地系统（包括直接接地、经电抗接地和低阻接地）、小电流接地系统（包括高阻接地，消弧线圈接地和不接地）。
我国3～66 kV电力系统大多数采用中性点不接地或经消弧线圈接地的运行方式，即为小电流接地系统。
在小电流接地系统中，单相接地是一种常见故障。
10kV配电线路在实际运行中，经常发生单相接地故障，特别是在雨季、大风和雪等恶劣天气条件下，单相接地故障更是频繁发生，单相接地故障更为频繁。
发生单相接地后，故障相对地电压降低，非故障两相的相电压升高，但线电压却依然对称，因而不影响对用户的连续供电，系统可运行1～2h，这也是小电流接地系统的最大优点；但是，若发生单相接地故障后电网长时间运行，会严重影响变电设备和配电网的安全经济运行。
单相接地故障的特征及检测装置1、单相接地故障的特征中央信号：警铃响，“某千伏某段母线接地”光字牌亮，中性点经消弧线圈接地系统，还有“消弧线圈动作”光字牌亮；绝缘监察电压表指示：故障相电压降低（不完全接地）或为零（完全接地），另两相电压升高，大于相电压（不完全接地）或等于线电压（完全接地），稳定性接地时电压表指针无摆动，若电压表不停地摆动，则为间歇性接地；中性点经消弧线圈接地系统，装有中性点位移电压表时，可看到有一定指示（不完全接地）或指示为相电压值（完全接地时）消弧线圈的接地报警灯亮；发生弧光接地时，产生过电压，非故障相电压很高，电压互感器高压保险可能熔断，甚至可能烧坏电压互感器。
2、真假接地的判断电压互感器一相高压熔断器熔断，发出接地信号。
发生接地故障时，故障相对地电压降低，另两相升高，线电压不变。
而高压熔断器一相熔断时，对地电压一相降低，另两相不会升高，线电压则会降低。
用变压器对空载母线充电时，断路器三相合闸不同期，三相对地电容不平衡，使中性点位移，三相电压不对称，发出接地信号。
这种情况只在操作时发生，只要检查母线及连接设备无异常，即可以判定，投入一条线路或投入一台所用变压器，即可消失。

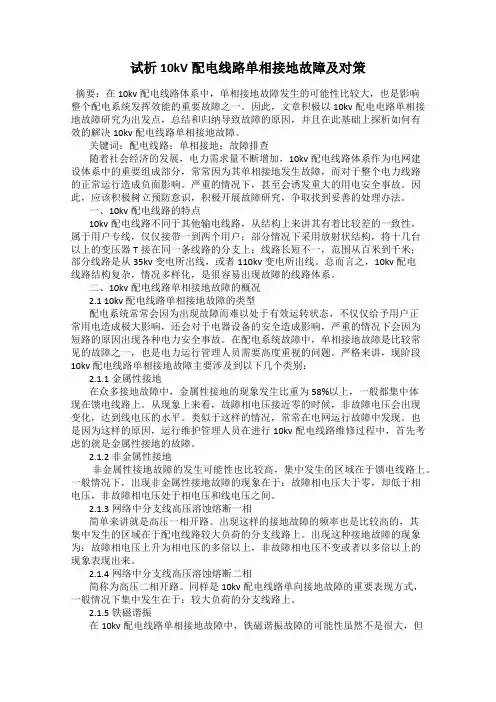

试析10kV配电线路单相接地故障及对策
试析10kV配电线路单相接地故障及对策摘要：在10kv配电线路体系中，单相接地故障发生的可能性比较大，也是影响整个配电系统发挥效能的重要故障之一。
因此，文章积极以10kv配电电路单相接地故障研究为出发点，总结和归纳导致故障的原因，并且在此基础上探析如何有效的解决10kv配电线路单相接地故障。
关键词：配电线路；单相接地；故障排查随着社会经济的发展，电力需求量不断增加，10kv配电线路体系作为电网建设体系中的重要组成部分，常常因为其单相接地发生故障，而对于整个电力线路的正常运行造成负面影响。
严重的情况下，甚至会诱发重大的用电安全事故。
因此，应该积极树立预防意识，积极开展故障研究，争取找到妥善的处理办法。
一、10kv配电线路的特点10kv配电线路不同于其他输电线路，从结构上来讲其有着比较差的一致性，属于用户专线，仅仅接带一到两个用户；部分情况下采用放射状结构，将十几台以上的变压器T接在同一条线路的分支上；线路长短不一，范围从百米到千米；部分线路是从35kv变电所出线，或者110kv变电所出线。
总而言之，10kv配电线路结构复杂，情况多样化，是很容易出现故障的线路体系。
二、10kv配电线路单相接地故障的概况2.1 10kv配电线路单相接地故障的类型配电系统常常会因为出现故障而难以处于有效运转状态，不仅仅给予用户正常用电造成极大影响，还会对于电器设备的安全造成影响，严重的情况下会因为短路的原因出现各种电力安全事故。
在配电系统故障中，单相接地故障是比较常见的故障之一，也是电力运行管理人员需要高度重视的问题。
严格来讲，现阶段10kv配电线路单相接地故障主要涉及到以下几个类别：2.1.1金属性接地在众多接地故障中，金属性接地的现象发生比重为58%以上，一般都集中体现在馈电线路上。
从现象上来看，故障相电压接近零的时候，非故障电压会出现变化，达到线电压的水平。
类似于这样的情况，常常在电网运行故障中发现。
也是因为这样的原因，运行维护管理人员在进行10kv配电线路维修过程中，首先考虑的就是金属性接地的故障。
10kV配电线路单相接地故障和解决对策
10kV配电线路单相接地故障和解决对策10kV配电线路单相接地故障和解决对策摘要：造成线路单相接地的因素很多，故障点排查也相对困难，怎样减少配电线路的单线接地故障一直是供电网研究的课题。
本文根据具体供电所10kV线路、仪器工作状况，分析了如何才能保证供电网线路的安全可靠，尽可能提高供电质量。
首先描述了供电所10kV配电线路单相接地故障，进而提出了合理的预防措施和解决问题的方案。
关键词：10kV线路;单相接地;预防措施;解决方案关于10kV线路供电网的故障分析，我们了解到其中主要的事故发生在单相接地。
尤其是10kV农网线路，地理环境相对较差，在夏天雷雨天气最容易出现单相接地。
单相接地故障会形成非事故性的电压升高，长时间处于接地工作状态极易损伤供电设备。
严重的甚至出现人员伤亡，单相接地是阻碍配电网线路可靠稳定运行的重要原因。
一、造成单相接地故障的主要原因1、导线脱瓶所致主要发生在施工现场，导线脱瓶，落在杆顶或者横担上，出现单相接地故障。
导线捆绑不牢固、年久失修，如果碰上刮风下雨的天气，导线容易被刮断，也可能在捆绑处漏电，烧毁导线。
2、击穿针瓶所致原因有以下两个：一是地势高起，容易被雷电劈中，只要有雷雨天就一定出现针瓶被击穿，配电线路中断;二是针瓶自身存在质量问题，耐压系数不够，承受力有限，尤其在初春化雪期，常常出现针瓶击穿事故。
3、地膜或树枝飞到导线上所致为确保不占用耕地，并且保证加压滴灌供电，配电线路大都建设在田间地头或树地里，一年中3月到5月份播种期间，地膜被农用车从地理翻出来，随风刮起绕在导线上，风大的话，树枝也可能被刮到导线上，形成单行接地故障。
4、避雷器材击穿所致为确保变压器等一系列供电设施的安全运作，依据地区的气候变化，会在变压器上配套安装避雷针，可能与雷电大小有关系，也可能是避雷针本身质量不过关，造成避雷针击穿引起单相接地故障。
2011年奎屯曾发生过避雷针击穿事件，当时值班人员描述：工业线单相接地请求配电所检查，排除故障，维修人员接到命令立即感到现场，逐一排查，最后确定是避雷针的问题。
试论10kV电力系统单相接地故障分析与处理方法
试论10kV电力系统单相接地故障分析与处理方法10kV电力系统是现代电力系统中常见的一种电压等级，而单相接地故障是在10kV电力系统中比较常见的故障之一。
这种故障如果处理不及时和有效，就有可能对电力系统的安全稳定运行产生影响。
本文将从10kV电力系统单相接地故障的原因、特点及处理方法等方面进行论述，以便于更好地理解和处理此类故障。
1. 设备故障：10kV电力系统中的变电所、配电室、开关设备等设备在长期运行中可能会出现故障，例如设备内部的绝缘击穿、接触不良等问题，从而导致设备出现单相接地故障。
2. 外部因素：10kV电力系统所处的环境中可能存在各种外部因素，如雷电、动物触碰、人为操作失误等，这些因素也可能导致单相接地故障的发生。
3. 设计缺陷：有些10kV电力系统在设计上可能存在一些缺陷，如绝缘距离不足、接地装置设置不当等，这些设计缺陷也有可能引发单相接地故障。
二、10kV电力系统单相接地故障的特点1. 故障电流大：单相接地故障时，故障线路上的电流会突然增大，有可能远远超过正常运行时的电流值。
2. 导致相间故障：单相接地故障有可能会引起相间故障，对电力系统的其他线路产生影响。
3. 安全隐患大：单相接地故障会导致线路和设备的绝缘受损，存在着较大的安全隐患，一旦处理不当就可能引发火灾、电击等事故。
1. 及时排除故障原因：一旦发生单相接地故障，首先要及时排除故障的具体原因，找出是设备故障、外部因素还是设计缺陷引起的故障，以便有针对性地采取后续处理措施。
2. 绝缘检测和维修：对发生单相接地故障的设备和线路进行绝缘检测，找出绝缘击穿、绝缘老化等问题，并及时进行维修和更换，保证设备和线路的正常运行。
3. 接地处理：针对发生单相接地故障的设备和线路进行接地处理，提高绝缘等级，减少接地故障的发生概率。
4. 故障检测与消除：在电力系统中设置故障检测装置，一旦发生单相接地故障能够及时报警并消除故障，保证电力系统的安全可靠运行。
试论10kV电力系统单相接地故障分析与处理方法
试论10kV电力系统单相接地故障分析与处理方法1. 引言1.1 研究背景10kV电力系统是工业生产中常见的一种电力系统，其在供电中发挥着重要作用。
在使用过程中，由于各种原因，10kV电力系统可能会出现单相接地故障，给电网运行带来一定的隐患。
对于10kV电力系统单相接地故障进行深入研究和分析，旨在提高电网的稳定性和可靠性，减少故障对生产和生活带来的影响。
研究背景部分，将深入探讨10kV电力系统单相接地故障的特点、影响以及可能的原因，为后续的分析和处理提供理论依据。
通过对10kV电力系统单相接地故障的研究，可以为电力系统运行管理和维护提供重要参考，保障电网的正常运行，并有效应对潜在的风险和挑战。
对10kV电力系统单相接地故障进行深入研究具有重要的理论和实践意义。
1.2 研究目的研究目的是为了深入探讨10kV电力系统单相接地故障的发生机理，解析其影响因素和特点，从而为准确诊断和及时处理故障提供理论支持。
通过分析10kV电力系统单相接地故障的处理方法和预防措施，提高电力系统的可靠性和稳定性，保障供电质量，保障用户的正常用电。
通过实际案例的分析，总结经验教训，为电力系统的运行和维护提供指导。
通过本研究，旨在为相关领域的研究人员和工程师提供参考，推动10kV电力系统单相接地故障分析与处理方法的进步，为电力系统的安全运行贡献力量。
1.3 研究意义本文旨在探讨10kV电力系统单相接地故障的分析与处理方法，为电力系统运行维护提供重要参考。
具体而言，本研究具有以下几点重要意义：10kV电力系统是工业和民用用电的重要组成部分，其运行稳定与否直接关系到生产生活的正常进行。
而单相接地故障是影响系统正常运行的主要问题之一，研究其故障概述、原因分析、处理方法、预防措施以及案例分析，有助于提升系统的可靠性和稳定性。
对于电力系统运维人员和技术人员来说，了解10kV电力系统单相接地故障的相关知识是必不可少的。
本文的研究内容可以为他们提供实用的指导和参考，帮助他们提高故障处理的效率和准确性，从而保障电力系统的正常运行。
10kV配电线路单相接地故障原因分析及其处理
10kV配电线路单相接地故障原因分析及其处理摘要：10kV配电线路覆盖范围广，涉及用户众多，工作环境复杂，因此时常会出现各种故障，导致系统工作失衡。
单相接地是目前10kV配电系统常见的故障类型之一，受到业内广泛关注。
本文主要对10kV配电网络单相接地故障诱因进行探讨，据此给出相应的故障处理办法，希望可以为同行提供参照帮助。
关键词：配电系统；单相接地；故障；引言相较于其它电压等级输电线路，10kV配电线路出现单相接地故障的概率要高出许多，尤其在雨季、风雪天气时常会出现单相接地故障，对变电设备以及配网安全运行造成极大的威胁，不利于电力系统可持续运行[1]。
另外，配电线路点多、面广、设备众多，用电环境极为复杂，一旦线路出现单相接地故障，很有可能造成难以预料的严重后果。
因此，本文就10kV配电线路常见的单相接地故障进行讨论有着一定的现实意义。
1.单相接地故障主要表现及其检测一旦10kV配电系统出现单相接地故障，配套搭载的监控系统便会响应作出动作，常见的包括在变电所端会发出告警，对应的光字牌会被点亮、对故障回路进行检测的电压表显示数值趋向于零，而其它两个回路的电压值则趋向于线电压、中性点所搭载的电压表得到的数值趋向于相电压，告警灯被点亮[2]。
当发生单相接地故障时，站内随即做出告警动作，运维人员需要基于系统的告警指示开展故障排查，比如结合母线判定故障所在回路，并予以断电处理，并委派地方工作团队进行实地的勘查，直至故障的彻底排除。
1.单相接地故障原因不同于其它电压等级的输电线路，10kV配电线路运行环境更为复杂，因此多方面因素影响均会对系统造成干扰，引发线路故障。
单相接地故障常见的诱因可分成下面几种。
第一，金属接地原因。
该原因较为常见，且多出现于馈线中[3]。
主要表现即故障相电压为零或是趋向于零，非故障回路的相电压趋向于线电压。
第二，非金属接地原因，相较于前一种该类故障问题出现比例要低一些，主要出现在反馈回路中。
试论10kV电力系统单相接地故障分析与处理方法
试论10kV电力系统单相接地故障分析与处理方法10kV电力系统是电力系统中常见的一种电压等级，而单相接地故障是在电力系统中经常发生的故障之一。
接地故障的发生会对电力系统的安全稳定运行造成影响，因此对接地故障的分析和处理显得尤为重要。
本文将从10kV电力系统单相接地故障的原因、特点、分析方法以及处理方法进行论述，希望能给读者提供一定的参考和帮助。
一、10kV电力系统单相接地故障的原因：在10kV电力系统中，单相接地故障的原因可能有很多，主要包括以下几个方面：1.设备老化：电力系统中的设备如变压器、开关、断路器等随着使用时间的增加会逐渐老化，老化设备可能造成电气绝缘的减弱，导致接地故障的发生。
2.操作失误：操作人员在操作设备的过程中，如果操作不当或疏忽大意，可能会导致设备出现故障，进而引发接地故障。
3.外部环境影响：外部环境的影响也是引发单相接地故障的重要原因，比如雷击、动物触碰、植被生长等都可能导致接地故障的发生。
二、10kV电力系统单相接地故障的特点：1.电压波动：在接地故障发生后，电压波动较大，甚至可能导致电力系统的停电。
2.过流保护动作：接地故障引起的过电流可能会导致过流保护装置的动作，从而影响电力系统的正常运行。
3.设备振动和声响：接地故障造成的故障电流通过设备会产生振动和声响，这也是接地故障的一个特点。
4.绝缘破坏：接地故障可能导致电气设备的绝缘破坏，进而影响设备的正常运行和安全性。
三、10kV电力系统单相接地故障的分析方法：1.现场检查：一旦接地故障发生，首先需要进行现场检查，查找故障点的具体位置，可以通过巡视设备、检测电流及电压等方式进行检查。
2.故障特征分析：通过对接地故障特征的分析，比如电压波动、设备振动和声响等特点，可以初步确定接地故障的性质和范围。
3.设备运行参数分析：对相关设备的运行参数进行分析，比如电流、电压、功率因数等参数的变化，以确定接地故障的具体原因和影响。
4.数据记录分析：通过对电力系统运行数据的记录进行分析，可以找出故障点并确定故障原因，以便制定相应的处理方案。
试论10kV电力系统单相接地故障分析与处理方法
试论10kV电力系统单相接地故障分析与处理方法10kV电力系统是电力系统中重要的一部分，它的稳定运行对于整个电力系统具有重要意义。
随着设备老化和环境变化，电力系统单相接地故障的发生是不可避免的。
针对10kV 电力系统单相接地故障的分析和处理方法就显得尤为重要。
本文将围绕这一主题展开讨论，希望能为相关人士提供一些帮助和参考。
我们需要明确10kV电力系统单相接地故障的概念。
所谓单相接地故障即是在三相电力系统中，某一相与地之间发生故障，导致电流通过接地途径流回电源，出现单相接地短路。
这种故障一旦发生，将给电力系统的运行带来严重影响，甚至可能导致断电事故的发生。
1. 故障的表现我们需要了解10kV电力系统单相接地故障的表现。
在系统发生单相接地故障时，通常会出现相应的保护动作，如跳闸、报警等。
现场设备也会有明显的异常现象，比如发生接地故障的相的电压会下降，而其它两相正常工作。
我们需要对10kV电力系统单相接地故障的原因进行分析。
这其中可能包括设备老化、外部环境因素、人为操作失误等多种因素。
只有找到故障的原因，才能有针对性地进行处理和修复。
我们还需要对10kV电力系统单相接地故障的影响进行分析。
这种故障一旦发生，将会影响整个系统的稳定运行，对生产、居民生活等都会带来不利影响。
及时发现和处理单相接地故障就显得尤为重要。
1. 快速定位针对10kV电力系统单相接地故障，第一步就是要快速定位故障点。
可以通过巡视、测量等手段来确定接地故障点的位置，尽快找到故障点有利于后续的处理和修复工作。
2. 保护动作处理一旦发生单相接地故障，系统的保护装置将立即起作用并进行保护动作。
此时需要对保护动作进行处理，包括重新合闸、检修、复归等工作，以确保系统的正常运行。
3. 故障隔离在确认故障点后，需要进行故障隔离工作。
这包括切断故障点所在的线路或设备，并进行安全接地，以确保人员和设备的安全。
4. 故障修复需要对故障点进行修复工作。
这可能涉及更换损坏的设备、修复线路等工作。
浅谈10kV配电线路单相接地故障及处理措施
浅谈10kV配电线路单相接地故障及处理措施摘要：随着供电方式的改变，对配电线路的故障分析和处理工作进行了进一步的加强，使配电线路得以更加可靠、安全地供电。
经过近年的改造，抗台风及防雷能力得到增强，但10kV线路单相接地故障仍时有发生。
尤其是在较为恶劣的环境下更是故障频发。
本文对10kV配电线路单相接地的故障分析，提出相关的处理措施。
关键词：10kV；配电网；单相接地；接地故障1分析10kV线路故障1.1检测10kV线路单相接地发生的故障如果在10kV配电网的线路中发生了单相接地故障，那么在变电站小电阻接地系统中，10kV高压柜内的继电保护装置就会检测到故障并发出接地信号，继电保护装置将零序保护动作跳闸；在经消弧线圈接地系统中，则只发出告警信号，变电站巡检中心一旦接收到告警信号，就会及时采取相关措施，必要时立即将故障线路断停，最后经由配电线路维修人员进行接地故障查找和处理。
1.2分析10kV线路单相接地故障所产生的原因在10kV配电线路中，往往会发生单相接地的故障，经过分析得出其产生的原因包括：通常会遇到裸导线与绝缘子固定不牢，产生脱落，使得裸导线掉在横担上，这样就造成了绝缘导线与树枝相互触碰，导线在风作用下或导线舞动引起绝缘层的破坏从而发生单相接地；位于配电变压器的10kV熔断器或者是避雷器被击穿；10kV线路中所使用的配电变压器当出现击穿高压绕组单相绝缘时便会发生故障；除此之外，由于线路周围环境的影响因素较为复杂，也会出现一些不明的因素造成单相接地故障。
1.2.1外力破坏。
此种破坏主要是有以下三种方式：首先是小动物的破坏，主要是老鼠，这类占最多；其次是比如塑料袋、风筝、气球等飘挂物与线路搭接在一起产生的故障；另外是由于鸟类对线路的造成的损坏，为了尽量避免产生此类破坏，就需要线路维护工作人员在进行线路运行维护时注意对鸟类等小动物严加防护，可以通过在线路上添加一些绝缘护套来防止此类事故的发生。
1.2.2导线原因。
分析10kV配电线路单相接地故障分析与排除
分析10kV配电线路单相接地故障分析与排除摘要：近几年来，随着配电网改造工程的实施，增强了配电线路的绝缘水平，降低了配电线路的跳闸率，提高了供电可靠性，减少了线路损耗，意义重大。
但10kV配电线路在实际运行中，经常发生单相接地故障，特别是在雨季、大风和雪等恶劣天气条件下，单相接地故障更是频繁发生，严重影响了变电设备和配电网的安全、经济运行。
本文就10kV配电线路单相接地故障发生的原因、对变电设备和配电网的安全、经济运行的影响和单相接地故障的预防等方面的内容进行简单的阐述。
关键词：10kV配电线路；单相接地故障；排除1单相接地故障产生的主要原因一般电网短路主要包括包括4种，其中最严重的是三相短路，而单相接地短路则是其中最常见的短路故障，在电网短路故障中占70%。
导致单相短路故障的原因很多:比如某物体挂到一根电线上，物体比较长，又挂到别的导体上（比如说大地），非常常见的就是一根树枝，下雨时候、大风一吹，碰到了1根电线——可以导致单相短路。
如果是老式开关设备，难以分辨出是瞬时故障还是真正的严重故障，就会导致更严重的事故发生。
所以电线周围一定范围不能有楼房、大树等物，留出“输电走廊”，保证线路在最大风偏情况下不会对楼房、大树放电，并留有一定裕度。
总体的来说，配电线路单相短路均会造成负载不平衡的，导线断线、绝缘子击穿和树木短接也是导致单相接地故障配电线路短路最常见的原因。
2单相接地故障类型以某故障作为例子进行分析。
2.1金属性接地接地次数为36次，占整个接地故障次数的58%且多发生在馈电线路上，现象为：故障相电压为零或接近于零，非故障相电压上升为线电压或接近于线电压。
2.2非金属性接地接地次数为3次，占整个接地故障次数的418%，且多发生在馈电线路上，接地现象为故障相电压大于零，但低于相电压，非故障相电压大于相电压而低于线电压。
2.3网络中分支线高压熔丝熔断一相（即高压一相开路）次数为14次，占整个接地故障次数的2215%，且多发生在10kV配电线路中接有较大负荷的分支线路上，接地现象为：故障相电压上升为相电压的3觟2倍，非故障相电压不变或为正常相电压的3觟2倍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开关站 ，具 有体积 小、运行可 靠、功能全 、扩展 性好等特 点 ， 不牢 ，脱落到横担或地上 ；导线 因风 力过大，与建筑物距离过
促进 了 １ ０ Ｋ Ｖ配 网 自动化 的建设和 发展。 近 ； 配 电变压器高 压引下线 断线 ； 配 电变压 器台上 的 １ ０ ｋ Ｖ避
１ ０ Ｋ Ｖ开 闭所在实 际运 行中，经常发生单相接 地故障 ，特 雷器或 １ ０ ｋ Ｖ熔 断器 绝缘击 穿 ；配电变压器 高压绕组单相 绝缘 绝缘子击 穿 ； 线路上的分支熔断器绝缘击穿 ；同 别是在 雨季 、大风和雪等恶劣天气条件 下，单相接地故 障更是 击穿或接地 ； 线路 频繁发生 。发生单相接地后 ，故障相对地 电压 降低 ，非故 障两 杆架设导线上层横担 的拉线一端脱落 ，搭在下排导线上 ； 相 的相 电压升高 ，但线 电压却依然对称 ，因而不影响对用户 的 落雷 ； 树木短 接 ： 鸟害 ； 飘浮物 （ 如塑 料布 、树 枝等 ） ； 其它
对 区域 电网的危害 ： 严重 的单相接地 故障，可能破坏区域
电压互感器 一相 高压熔 断器熔 断，发 出接地信号 。发生接 电网 的稳定 ，造成更大事故 。 地 故障时，故 障相 对地 电压 降低 ，另两相 升高，线 电压 不变。 对人 畜危害 ： 对于 导线落地这一类单相接 地故障，如果配
隔 （ 单元） ，组装于一金属箱 内。每个 间隔配置开关 、接地刀 、 谐振条件 ，消除谐振 。 Ｐ Ｔ、Ｃ Ｔ ，实现控制 、检修 、计量 等功能 ，配合 Ｆ Ｔ Ｕ实现运行 ３发生单相接地故障的原因 导线断线落地或搭在横担上 ； 导线在绝缘子 中绑扎 或固定 参数上传 以及实现遥控、遥测、遥信等功能 ，相 当于一个小型
１单相接地故障的特征
中 央信 号 ： 警铃 响 ，“ 某 千伏 某段 母线 接地 ”光字 牌亮 ， 压， 电压 互感 器铁芯饱 和 ，励磁 电流增加 ，如果长时 间运行 ， 中性点经消弧线圈接地系统， 还有 “ 消弧线 圈动作 光字牌亮 ； 将烧 毁电压互感器 。在实际运行 中，近几年来 ，已发生变 电站
而高压熔断器一相熔 断时，对地 电压一相 降低 ，另两相不会升 电线 路未停运 ，对于行 人和线 路巡视人 员 （ 特 别是夜 间 ） ，可 高 ，线 电压则会 降低 。 能发生跨步 电压 引起 的人身电击 事故，也可能发生牲畜 电击伤
用变压器对空载母线充 电时，断路器三相合 闸不 同期 ，三 亡 事 故 。 相对地 电容不平衡 ，使 中性 点位移 ，三相 电压不对称 ，发 出接 对供 电可靠性 的影 响 ： 发生单相接地故障后 ，一方面要进 地信号 。这种情况 只在操作时发生 ，只要检查母线及连接 设备 行人 工选线 ，对 未发生单相接 地故 障的配 电线路要 进行停 电， 无异 常，即可 以判 定，投入 一条 线路或投入 一 台所用变 压器， 中断正 常供 电，影 响供 电可靠性 ；另一方面发生单相接地的配 即可消失 。 电线路将停运 ，在 查找 故障点和消除故障中 ，不能保障用户正 系统 中三相参数不对称 ，消弧线 圈的补偿度调整 不当，倒 常用 电，特别是在庄稼 生长期 、大风 、雨、雪等恶劣气候 条件 ， 运行方式时 ，会发 出接地信 号。此 情况 多发生在 系统 中倒运行 和在 山区、林 区等 复杂地 区，以及夜间、不利于查找和消除故
可看 到有一定指 示 （ 不完全 接地 ） 或指示为相 电压值 （ 完 全接 性弧光接地，造成谐振过 电压 ， 产生几倍于正常 电压 的过 电压 ， 发生弧光接地时 ，产生过 电压 ，非故障相 电压很高 ，电压 可能烧毁部分配 电变压器 ，使线路上 的避 雷器 、熔 断器绝缘击 互感器 高压保险 可能熔 断，甚至可 能烧坏 电压互感器 。 ２真假接地 的判 断
若 电压表不停地摆动 ，则为间歇性接地 ： 中性 点经消弧线 圈接地系统 ，装 有中性 点位 移 电压表 时，
地时 ） 消弧线圈的接地报警灯亮 ；
对配 电设备 的危害 ： 单相接地故 障发生后 ，可能发 生间歇 将进一步使线路上 的绝缘子击 穿，造 成严 重的短路事故， 同时 穿、烧毁 ， 也可能发生 电气火灾事故 。
伴 随着 城 市 电网 改造 新 兴的 电力 设备 ，是 １ ０ Ｋ Ｖ 架空 线 在合 空载 母线时 ，可能激发铁磁谐振过 电压 ，发 出接地信
路 改为 电缆地 下敷设 的配合 设备 。开 闭所 中一般设置 ３ － ５ 个 间 号。此情 况也发生在倒 闸操作时 ，可立 即送上一条线路 ，破坏
绝缘监 察 电压 表指示 ： 故 障相 电压 降低 （ 不 完全接地 ） 或 电压互感器烧毁情况 ，造成设备损坏 、大面积停 电事 故。 为零 （ 完全接地 ， 另两相 电压升高 ， 大于相 电压 （ 不完全接地 ） 单相接地故障发生后 ，也可能产生谐振过 电压 。几倍于正 备绝缘击穿 ，造成更大事故 。 或等于线 电压 （ 完全接 地 ） ，稳定性接地时 电压表指针无摆动 ， 常 电压的谐振过 电压 ，危及变 电设备 的绝缘 ，严重 时使变 电设
中文科技期刊数据库 （ 文摘版 ） 工程技术
科技 创新
２ ０ ４ ５ 年６ 月 ・ ８ ７・
浅谈１ ０ Ｋ Ｖ开闭所出线单相接地故障
王超然 戈 狄
国网许 昌供 电公 司 ，河南许 昌
４ ６ １ ０ ０ ０
摘 要： 开闭所 ，是将 高压 电力分别向周 围的几 个用电单位供 电的 电力设施 ，位 于电力系统中变电站的下一级 。开 闭所也 指 用于接受 电力并分 配电 力的供 配 电设施 ，高压 电 网中称 为开关站 。中压 电网 中的开 闭所一般 用 于 １ ０ ｋ Ｖ 电力的接 受与分 配。 １ ０ ＫＶ 开闭所是应 用在 １ ０ Ｋ Ｖ 电力线路 中起 着对主线路分段 以及控制各分 支线路作 用的开 关设备 。 关键词 ： 开闭所 ；中央信 号 ； 绝缘 监察电压 ；电压互感器 中图分类号 ： Ｔ Ｕ２ 文献标识码 ： Ａ 文章 编号 ：１ ６ ７ １ － ５ ５ ８ ６（ ２ ０ １ ５ ）２ ６ － ０ ０ ８ ７ ・ ０ １
连 续供 电，系统 可运 行 １ ～２ ｈ ，这 也是 小 电流接 地 系统 的最 偶然 或不 明原因。
大优 点 ： 但 是，若发生单相接 地故障后电网长时间运 行，会严 ４接地影 响及危 害
重 影响变电设备和配 电网的安全经 济运 行。
１ ０ ｋ Ｖ配 电线路 发 生单 相接 地故 障后 ，变 电站 ｌ ０ ｋ ｖ母线 上的 电压互感器检测到零序 电流 ，在开 口三角形上产生零序 电
