光缆测试方案
光纤光缆测试方案
光纤光缆测试方案
1. 引言
本文档旨在提供一份光纤光缆测试方案，以确保光纤光缆的正常运行和性能。
2. 测试目标
- 确定光纤光缆的传输性能是否符合标准要求。
- 检测光缆的连接质量和传输损耗。
- 验证光缆的工作距离是否符合设计规格。
- 检查光缆是否存在任何损坏或故障。
3. 测试工具和设备
- OTDR（光域分析仪）：用于测量光纤光缆的传输损耗、衰减和反射损耗。
- 光功率计：用于测量光缆的光功率水平。
- 光源：用于提供光信号以进行测量。
- FiberScope（光纤检测仪）：用于检查光纤连接端面的质量。
- 清洁工具：用于清洁光纤连接器和连接端面。
4. 测试步骤
1. 清洁光纤连接器和连接端面，确保光纤连接质量良好。
2. 使用OTDR测量光纤光缆的传输损耗和衰减。
3. 使用光功率计测量光缆的光功率水平，并与标准要求进行比较。
4. 使用FiberScope检查光纤连接端面的质量，确保无污染和损坏。
5. 使用OTDR测量光纤光缆的反射损耗，确保无异常反射。
6. 验证光缆的工作距离是否符合设计规格。
5. 结论
通过进行上述测试步骤，我们可以确认光纤光缆的质量和性能是否符合标准要求。
如发现任何问题或异常，应及时进行故障排除和维修。
请注意，本测试方案仅供参考，具体的测试步骤和参数应根据实际情况进行调整和确认。
光纤测试方案
光纤测试方案一.布线系统测试概述为确保综合布线系统性能，确认布线系统的元器件性能及安装质量，工程完工后需按综合布线系统测试说明进行有关的测试。
综合布线系统测试包括：·>水平铜缆链路测试；·>垂直干线铜缆链测试；>垂直干线光缆链测试；>·端对端信道联合测试系统测试完毕后，即组织有关技术及管理人员对整个系统进行验收。
千兆比水平铜缆的测试说明：千兆比水平铜缆系统采用专用测试仪器进行测试，测试指标包括：1．极性、连续性、短路、断路测试及长度2．信号全程衰减测试3．信号近、远串音衰耗测试4．结构回转衰耗SRL5．特性阻抗6．传输延时本方案中，采用下列布线测试仪表进行测试：Microtest QmniScannerFLUKE国际标准组织（ISO）及Lucent推荐下列布线测试仪表：1、fluke （Fluke Corporation）2、PenaScanner (Microtest Inc)本方案中，我公司建意采用以下铜缆测试仪器：Microtest Lucent KS23763L1 (连接性测试)3、FLUKE （特性指标测试） STPl 六类100-150双绞线，250 MHz FTP；阻燃特性NFC32070 2.1标准4、用网络测试仪，测试线路是否安装完好，将测线报告整理，归档。
二.系统测试所用工具测试所用工具主要是：FLUCKDSP FLUCK网络测试仪操作规程：根据测量的种类是通道还是链路，选择相对的适配器；测量前将仪器校准；测量时，将主机和智能远端的旋钮打开；输入测量时间、地点、测试姓名；在AUTOTEST项开始测试，储存结果；将测试结果转换成电子文档；将主机和智能远端关机；将仪器收好，检查是否有遗漏配件。
注意事项：插接时一定要将插头和插口对齐，将线路接通；注意轻拔轻插，一定要将头弹起按下再拔出；注意仪器和线路远离电力线和强电场。
其他工具如下表：三、测试人员安排:技术总负责：吕可（工程师）项目经理：周勇（工程师）现场负责：朱德益（工程师）其他测试人员不作具体介绍四系统测试：测试内容为确保综合布线系统性能，确认布线系统的元器件性能及安装质量，工程完工后需按EIA/TIA-568A之TSB-75规定的CAT3标准对三类链路系统进行测试，包括以下几项内容：·极性、连续性、短路、断路测试及长度·信号全程衰减测试·信号近、远串音衰耗测试·结构回转衰耗SRL·特性阻抗·传输延时·测试指标要求如下表：综合布线系统数据电缆必须满足或高于以下指标：综合布线系统数据电缆连接设备必须满足或高于以下指标：综合布线系统数据信道测试应满足或高于以下指标：综合布线系统数据永久链路测试应满足或高于以下指标：综合布线系统数据链路延迟和延迟偏移测试应满足或高于以下指标：注：Fepuency为频率，Cable Propagation Delay为电缆传输延时，Connector propagation delay 为连接器传输延时，Channel propagation delay为通道链路延时，Permanent link propagation delay为永久链路延时。
光纤链路测试方案
光纤链路测试方案一、概述光纤是迄今为止最好的传输媒介，光纤接入技术有很多的优势，包括：可用带宽大、传输质量好、传输距离长、抗干扰能力强、网络可靠性高、节约管道资源等，而且不会相互干扰。
但一条完整的光纤链路的性能不仅取决于光纤本身的质量，还取决于连接头的质量、施工工艺和现场环境，所以光纤链路的现场测试至关重要。
光纤链路现场测试是安装和维护光纤网络的必要部分，其主要目的是遵循特定的标准检测光纤系统连接的质量，减少故障因素以及存在故障时找出光纤的故障点，从而进一步查找故障原因。
图1 光网络示意图二、测试内容1、光功率的测试（Power Meter）光功率测试是对光纤工程最基本的测试，它确定了通过光纤传输的信号的强度，同时也是是损失测试的基础。
测试时把光功率计放在光纤的一端，把光源放在光纤的另一端。
OPWILL光纤链路系列产品OTP6122，提供精准的光功率测试功能。
2、光功率损失测试(Insert Loss)光功率损失用于检测一段光纤链路的衰减，是插入损耗（IL）的一种,包含光纤线缆的损耗、连接头损耗、熔接点损耗等。
光功率损失测试可以验证是否正确安装了光纤和连接器。
光功率损失测试的方法，使用一个已经功率的光源产生信号，用一个光功率计来测量实际到达光纤另一端的信号强度。
OPWILL光纤链路系列产品OTP6122，提供稳定的激光光源，支持1310nm和1550nm两种波长。
在实际光缆工程中，光功率损耗测试（IL），往往需要进行双向测试，需要在光缆两端同时即充当光源，又充当光功率计。
图2 双向损耗测试OTP6122支持在光源和光功率测试的两端，通过被测光缆，进行测试配置和数据的交互通信，以实现在单端就可以直接获得损耗测试结果。
图3 单端集成化损耗测试3、光纤可见光故障定位(VFL)VFL原理，采用650nm激光器可视红光源作为发光器件,用于单模或者多模短距离光纤故障点的测量，可以识别光纤断点，宏弯曲，实现端到端光纤识别。

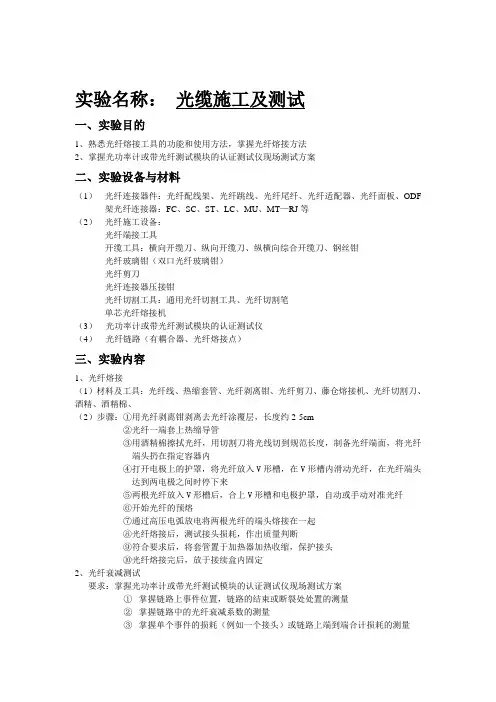

光缆实验报告
实验名称：光缆施工及测试一、实验目的1、熟悉光纤熔接工具的功能和使用方法，掌握光纤熔接方法2、掌握光功率计或带光纤测试模块的认证测试仪现场测试方案二、实验设备与材料（1）光纤连接器件：光纤配线架、光纤跳线、光纤尾纤、光纤适配器、光纤面板、ODF 架光纤连接器：FC、SC、ST、LC、MU、MT—RJ等（2）光纤施工设备：光纤端接工具开缆工具：横向开缆刀、纵向开缆刀、纵横向综合开缆刀、钢丝钳光纤玻璃钳（双口光纤玻璃钳）光纤剪刀光纤连接器压接钳光纤切割工具：通用光纤切割工具、光纤切割笔单芯光纤熔接机（3）光功率计或带光纤测试模块的认证测试仪（4）光纤链路（有耦合器、光纤熔接点）三、实验内容1、光纤熔接（1）材料及工具：光纤线、热缩套管、光纤剥离钳、光纤剪刀、藤仓熔接机、光纤切割刀、酒精、酒精棉、（2）步骤：①用光纤剥离钳剥离去光纤涂覆层，长度约2-5cm②光纤一端套上热缩导管③用酒精棉擦拭光纤，用切割刀将光线切到规范长度，制备光纤端面，将光纤端头扔在指定容器内④打开电极上的护罩，将光纤放入V形槽，在V形槽内滑动光纤，在光纤端头达到两电极之间时停下来⑤两根光纤放入V形槽后，合上V形槽和电极护罩，自动或手动对准光纤⑥开始光纤的预熔⑦通过高压电弧放电将两根光纤的端头熔接在一起⑧光纤熔接后，测试接头损耗，作出质量判断⑨符合要求后，将套管置于加热器加热收缩，保护接头⑩光纤熔接完后，放于接续盒内固定2、光纤衰减测试要求：掌握光功率计或带光纤测试模块的认证测试仪现场测试方案①掌握链路上事件位置，链路的结束或断裂处处置的测量②掌握链路中的光纤衰减系数的测量③掌握单个事件的损耗（例如一个接头）或链路上端到端合计损耗的测量④掌握至一个事件累计损耗的测量⑤链路长度的测量四、实验结果2、光纤衰减测试结果:光纤熔接结果：2、光纤衰减测试结果:（1）产生此种现象时由于光纤接头未插紧，导致信号无法传递。
（2）五、思考题1、为了正确进行光纤熔接，熔接机应如何进行必要的参数设置？答：.熔接前，根据光纤的材料和类型，在熔接机上设置好最佳预熔主熔电流和时间以及光纤送入量等关键参数。

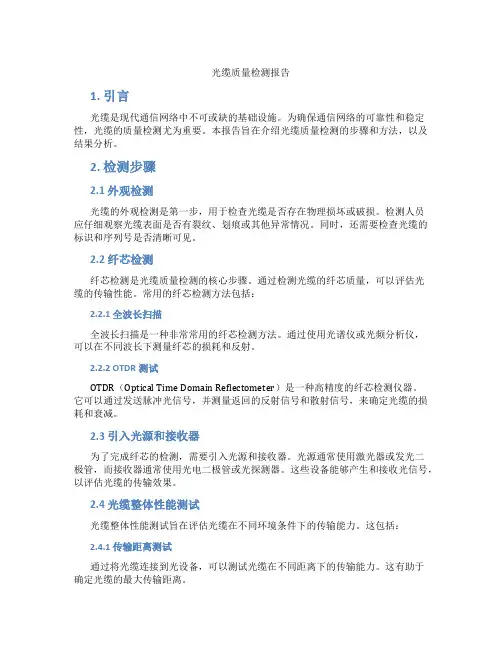

光缆质量检测报告
光缆质量检测报告1. 引言光缆是现代通信网络中不可或缺的基础设施。
为确保通信网络的可靠性和稳定性，光缆的质量检测尤为重要。
本报告旨在介绍光缆质量检测的步骤和方法，以及结果分析。
2. 检测步骤2.1 外观检测光缆的外观检测是第一步，用于检查光缆是否存在物理损坏或破损。
检测人员应仔细观察光缆表面是否有裂纹、划痕或其他异常情况。
同时，还需要检查光缆的标识和序列号是否清晰可见。
2.2 纤芯检测纤芯检测是光缆质量检测的核心步骤。
通过检测光缆的纤芯质量，可以评估光缆的传输性能。
常用的纤芯检测方法包括：2.2.1 全波长扫描全波长扫描是一种非常常用的纤芯检测方法。
通过使用光谱仪或光频分析仪，可以在不同波长下测量纤芯的损耗和反射。
2.2.2 OTDR测试OTDR（Optical Time Domain Reflectometer）是一种高精度的纤芯检测仪器。
它可以通过发送脉冲光信号，并测量返回的反射信号和散射信号，来确定光缆的损耗和衰减。
2.3 引入光源和接收器为了完成纤芯的检测，需要引入光源和接收器。
光源通常使用激光器或发光二极管，而接收器通常使用光电二极管或光探测器。
这些设备能够产生和接收光信号，以评估光缆的传输效果。
2.4 光缆整体性能测试光缆整体性能测试旨在评估光缆在不同环境条件下的传输能力。
这包括：2.4.1 传输距离测试通过将光缆连接到光设备，可以测试光缆在不同距离下的传输能力。
这有助于确定光缆的最大传输距离。
2.4.2 温度和湿度测试光缆通常在各种环境条件下使用，因此需要测试光缆在不同温度和湿度下的传输性能。
这有助于确定光缆是否适用于特定的应用场景。
3. 结果分析光缆质量检测的结果通常以图表或数据表格的形式呈现。
检测人员应仔细分析这些结果，并与标准参数进行比较。
如果发现任何异常情况，应及时采取措施修复或更换光缆。
4. 结论光缆质量检测是确保通信网络稳定和高效运行的关键环节。
通过按照上述步骤进行光缆质量检测，可以及时发现和解决光缆存在的问题，确保网络通信的可靠性和稳定性。

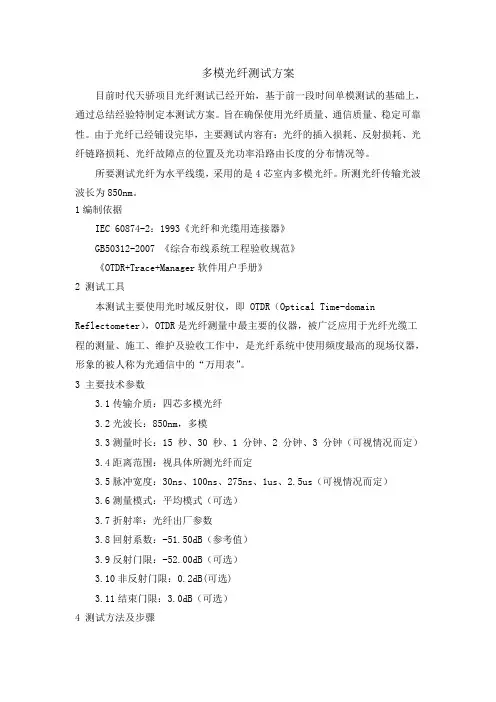

多模光纤测试方案
多模光纤测试方案目前时代天骄项目光纤测试已经开始，基于前一段时间单模测试的基础上，通过总结经验特制定本测试方案。
旨在确保使用光纤质量、通信质量、稳定可靠性。
由于光纤已经铺设完毕，主要测试内容有：光纤的插入损耗、反射损耗、光纤链路损耗、光纤故障点的位置及光功率沿路由长度的分布情况等。
所要测试光纤为水平线缆，采用的是4芯室内多模光纤。
所测光纤传输光波波长为850nm。
1编制依据IEC 60874-2：1993《光纤和光缆用连接器》GB50312-2007 《综合布线系统工程验收规范》《OTDR+Trace+Manager软件用户手册》2 测试工具本测试主要使用光时域反射仪，即 OTDR（Optical Time-domain Reflectometer），OTDR是光纤测量中最主要的仪器，被广泛应用于光纤光缆工程的测量、施工、维护及验收工作中，是光纤系统中使用频度最高的现场仪器，形象的被人称为光通信中的“万用表”。
3 主要技术参数3.1传输介质：四芯多模光纤3.2光波长：850nm，多模3.3测量时长：15 秒、30 秒、1 分钟、2 分钟、3 分钟（可视情况而定）3.4距离范围：视具体所测光纤而定3.5脉冲宽度：30ns、100ns、275ns、1us、2.5us（可视情况而定）3.6测量模式：平均模式（可选）3.7折射率：光纤出厂参数3.8回射系数：-51.50dB（参考值）3.9反射门限：-52.00dB（可选）3.10非反射门限：0.2dB(可选)3.11结束门限：3.0dB（可选）4 测试方法及步骤4.1 测试准备将光纤连接到 OTDR-S20A/PLUS 的光输出接口上，不需要任何工具。
a清洁连接器；b清洁光纤接头，并检查光纤接头是否为FC/PC 接头；c将光纤连接到仪器上。
4.2 参数设置准备好OTDR，首先初始化设备，将波长设定为850nm。
脉宽设置，脉宽越长，动态测量范围越大，测量距离更长，但在OTDR曲线波形中产生盲区更大；短脉冲注入光平低，但可减小盲区，该方案涉及测试距离较短，所以脉宽设为30nm即可。
[方案]光缆施工过程和光缆的熔接与测试
![[方案]光缆施工过程和光缆的熔接与测试](https://img.taocdn.com/s3/m/cb134b20ef06eff9aef8941ea76e58fafab045bd.png)
光缆施工过程和光缆的熔接与测试光缆施工过程和光缆的熔接与测试光缆施工大致分为以下几步：准备→路由工程→光缆敷设→光缆接续→工程验收。
１．准备工作（１）检查设计资料、原材料、施工工具和器材是否齐全。
（２）组建一高素质的施工队伍。
这一点至关重要，因为光纤施工比电缆施工要求要严格得多，任何施工中的疏忽都将可能造成光纤损耗增大，甚至断芯。
２．路由工程（１）光缆敷设前首先要对光缆经过的路由做认真勘查，了解当地道路建设和规划，尽量避开坑塘、打麦场、加油站等这些潜在的隐患。
路由确定后，对其长度做实际测量，精确到５０ｍ之内。
还要加上布放时的自然弯曲和各种预留长度，各种预留还包括插入孔内弯曲、杆上预留、接头两端预留、水平面弧度增加等其他特殊预留。
为了使光缆在发生断裂时再接续，应在每百米处留有一定裕量，裕量长度一般为５％～１０％，根据实际需要的长度订购，并在绕盘时注明。
（２）画路径施工图。
在预先栽好的电杆上编号，画出路径施工图，并说明每根电杆或地下管道出口电杆的号码以及管道长度，并定出需要留出裕量的长度和位置。
这样可有效地利用光缆的长度，合理配置，使熔接点尽量减少。
（３）两根光纤接头处最好安设在地势平坦、地质稳固的地点，避开水塘、河流、沟渠及道路，最好设在电杆或管道出口处，架空光缆接头应落在电杆旁０．５～１ｍ左右，这一工作称为“配盘”。
合理的配盘可以减少熔接点。
另外在施工图上还应说明熔接点位置，当光缆发生断点时，便于迅速用仪器找到断点进行维修。
３．光缆敷设（１）同一批次的光纤，其模场直径基本相同，光纤在某点断开后，两端间的模场可视为一致，因而在此断开点熔接可使模场直径对光纤熔接损耗的影响降到最低程度。
所以要求光缆生产厂家用同一批次的裸纤，按要求的光缆长度连续生产，在每盘上顺序编号，并分别标明Ａ（红色）、Ｂ（绿色）端，不得跳号。
架设光缆时需按编号沿确定的路由顺序布放，并保证前盘光缆的Ｂ端要和后一盘光缆的Ａ端相连，从而保证接续时两光纤端面模场直径基本相同，使熔接损耗值达到最小。
光缆普查方案
光缆普查方案一、背景介绍随着信息技术的飞速发展和互联网的普及，光缆作为传输数据的主要介质，在电信、通信、互联网等领域扮演着至关重要的角色。
为了保证各类应用的流畅运行和数据的高速传输，光缆的质量、布线和连接方式都需要进行定期的普查和维护工作。
本文档主要介绍了一种光缆普查方案，旨在提供一个详细的操作指引，确保光缆的可靠性和稳定性。
二、普查目的光缆普查的目的主要包括以下几个方面：1. 确认光缆的完整性和质量，避免因损坏或老化而影响数据的传输。
2. 检查光缆的布线是否符合规范要求，避免因不规范的布线而降低传输速度或造成信号干扰。
3. 检查连接器和接头的质量，避免因接触不良或松动而导致信号丢失或传输错误。
4. 记录光缆的位置和长度，方便以后的维护和扩展工作。
三、普查内容光缆普查的内容包括以下几个方面：1. 光缆完整性检查：检查光缆是否存在断裂、划痕、压痕、拉伸等损坏情况，对损坏的光缆及时修复。
2. 光缆布线检查：检查光缆的布线是否符合规范要求，包括线缆走向、转弯半径、距离其他设备的距离等。
3. 光缆连接器检查：检查光缆连接器和接头的质量和连接情况，确保连接器处于良好状态并没有松动或脱落。
4. 光缆长度测量：测量光缆的长度，并标明光缆的位置信息和所连接的设备。
5. 光缆标记和记录：对光缆进行标记，包括标示光缆编号、位置、起止点等信息，并记录在光缆普查数据库中。
四、普查流程光缆普查的流程可以分为以下几个步骤：1. 制定普查计划：根据实际情况制定普查计划，包括普查的时间、地点和人员分工等。
2. 准备普查工具：准备相应的普查工具，如光缆跳线、光功率计、视模测试器等，确保能够进行准确的检测和测量。
3. 开展光缆检查：按照普查计划，对光缆进行检查，包括检查光缆完整性、布线情况、连接器和接头质量等内容。
4. 测量光缆长度：使用光缆测量仪器测量光缆的长度，并记录在普查数据库中。
5. 标记和记录光缆：对每条光缆进行标记，并记录光缆的编号、位置、起止点等信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光缆测试方案
1. 引言
光缆是信息传输的重要基础设施，它承载着大量的数据传输任务。
为确保光缆的质量和可靠性，进行光缆测试是至关重要的。
本文将介绍一种常用的光缆测试方案，包括测试方法和测试步骤。
2. 光缆测试方法
光缆测试可以通过多种方法进行，其中常用的方法有光时域反射法（OTDR）和光功率测试法。
以下将对这两种方法进行详细介绍。
2.1 光时域反射法（OTDR）
光时域反射法是一种通过发送一束脉冲光信号并监测其返回的反射信号来判断光缆质量的方法。
它能够检测光缆中的衰减、损耗、连接器质量等参数。
下面是光时域反射法的测试步骤：
1.连接光纤连接线和OTDR设备，并设置设备参数。
2.设置测试的起始点和终止点，并确保测试的是同一条光缆。
3.发送脉冲光信号，记录反射信号的强度和时间。
4.分析反射信号，查看衰减、损耗和连接器质量等参数。
5.根据测试结果判断光缆的质量和故障位置。
2.2 光功率测试法
光功率测试法是一种通过测量光缆上的光功率来判断光缆质量的方法。
它适用于衡量光缆的传输性能和指示光纤连接器的质量。
以下是光功率测试法的测试步骤：
1.确定测试起始点和终止点，并连接光纤连接线和光功率计。
2.设置光功率计的参数，并进行校准。
3.依次测量不同点的光功率，记录每个测量点的数值。
4.分析光功率测试结果，查看光强度是否达到标准要求，排除异常情况。
3. 光缆测试步骤
根据以上介绍的光缆测试方法，以下是一般的光缆测试步骤：
1.准备测试设备和工具，包括OTDR设备、光功率计、纤维连接线等。
2.确定测试的起始点和终止点，根据需要选择使用光时域反射法还是光功率测试法。
3.连接测试设备和光缆，确保连接的可靠性。
4.设置测试设备的参数，并校准光功率计。
5.进行相应的测试，记录测试结果。
6.分析测试结果，查看光缆的质量和故障位置。
7.根据测试结果采取相应的措施，修复故障或提高光缆质量。
4. 注意事项
在进行光缆测试时，应注意以下事项：
•检查测试设备和工具的状态，确保其正常工作。
•选择适当的测试方法和参数，根据实际情况进行调整。
•校准光功率计，确保测试结果准确可靠。
•遵守安全操作规程，保护眼睛免受光纤激光伤害。
•在测试过程中注意保存测试记录和结果。
5. 总结
本文介绍了一种常用的光缆测试方案，包括光时域反射法和光功率测试法。
通过正确选择测试方法和根据测试结果分析，可以评估光缆的质量和故障位置，及时采取相应的措施修复故障或提高光缆质量。
同时，在进行光缆测试时要注意安全和可靠性，并妥善保存测试记录和结果，以备后续参考。
注：本文所述测试方法和步骤适用于一般情况下的光缆测试，实际测试操作可能会因具体设备和环境条件而有所不同，需根据实际情况进行调整和改进。
