发动机构造4章 化油器式汽油机燃料供给系

合集下载

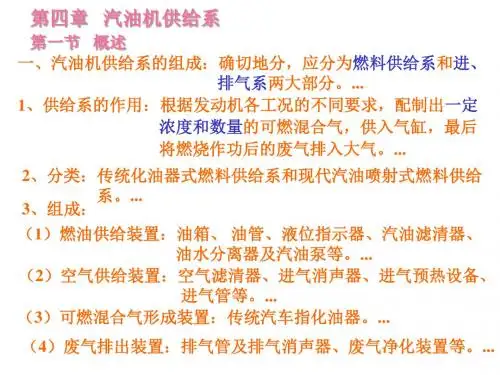

发动机构造第四章-汽油机供给系

发动机构造第四章-汽油机供给系

发动机不工作时,浮子室油面、 空气管内油面、主喷管内油面三者 相等。发动机工作时,空气管内油 面下降,对应一定节气门开度空气 管内油面有一定的高度;当节气门 开度很小时,空气管内油面没有降 到使主喷管入口露出,来自空气量 孔2的空气流速很慢,空气管内压力 pk 等于p0 ,此时化油器仍是简单化油 器,决定主量孔流量的压差是:
二、车用汽油机各种工况对可燃 混合气成分的要求: (一)稳定工况对可燃混合气成 分的要求: 稳定工况的定义:发动机已完成 预热,一定时间内没有转速和负 荷的突然变化。可分成怠速和小 负荷、中等负荷、大负荷和全负 荷三个范围。 1、怠速和小负荷工况 怠速是指发动机在对外无功率输 出的情况下以最低稳定转速运转。怠速时节气门开度最小,进气 阻力损失最大,流经化油器喉管的气体流速很低,即使吸出汽油 来汽油雾化质量很差,而且,由于进气管内真空度较高,气门叠 开期间废气极易倒流入进气管内,并在下一循环的进气行程期间 吸入气缸内,即怠速时废气稀释现象严重。因此要求化油器在怠 速时供给较浓的混合气(0.6~0.8)(注:非气缸内的混合气成 分)。
第二节 简单化油器及可燃混合气的形成
一、简单化油器的结构: 由浮子室部分和喉管部分组成。... 浮子室9内装有浮子3、进油针阀2、 主量孔8,浮子室上方连接进油管,并 开设大气孔。... 喉管部分装有喉管5、主喷管4、节 气门6,喉管上方称为进气室,喉管下 方称为混合室。... 节气门位于混合室之后、进气歧管7 之前,其作用是改变进入气缸中的可燃 混合气的数量以调节发动机的输出功率 大小,因而属“量”的调节。... 喉管5制成缩放管,最窄处称为喉 部。主喷管4插入其中,并高出浮子 室油面2-5mm,因此,发动机静止时, 汽油不可能自动吸出。
影响化油器喉部真空度的因素: (1)节气门开度:节气门开度增大,整个进气管内进气阻力 减小,流过化油器喉部的气体流速增加, 喉部真空度增大,吸出的汽油流量和流 经喉部的空气流量均增加,发动机功率 增大。 (2)发动机转速:发动机转速愈高,流过化油器喉部的气体 流速愈高,喉部真空度愈大。

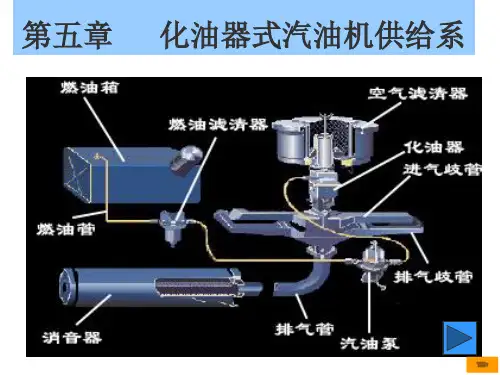

第四章-汽油机供给系精讲

第四章-汽油机供给系精讲

小节习题
怠速系统的组成及工作过程 加浓系统的组成及工作过程(两种) 加速系统的组成及工作过程(主要机械式) 起动系统的组成及工作过程 怠速系统、机械式加浓系统、机械式加速 系统的调整 加速泵弹簧作用 化油器的分类及编号(双腔分动)
第六节 典型化油器构造
EQH101 CAH101 BJH201A
EQH101化油器
机械分动式: 主腔节气门先开500, 通过机械联动,使副 腔节气门开始打开, 两腔同时达到全开 膜片分动式: 主腔节气门先开,其真 空度作用在膜片上部, 带动膜片压缩弹簧连 同推杆使副腔节气门 转动。
按浮子室通气方式分
a.非平衡式浮子室
浮子室的上部空间直 接与大气相通
b.平衡式浮子室
浮子室的上部空间用 平衡管与化油器的进 气道相通
泵油过程
a.偏心轮顶动摇臂,弹 簧压缩,膜片下拱, 上方容积增大,压力 降低,出油阀关,进 油阀开,吸油
b.偏心轮转过摇臂,弹 簧伸张,膜片上拱, 上方容积减小,压力 增大,进油阀关,出 油阀开,泵油.
油量自动调节
耗油量降低,泵腔内残余油 压升高=膜片弹簧力,膜 片停止上行,上拱行程减 小,供油量减小。
a.拉杆长,加速油 量少
b.拉杆短,加速油 量多
膜片式加速装置
构造
推杆、摇臂、弹簧 膜、出油阀、进油 阀、喷嘴
工作
节气门开大,推杆右 移,膜片左移,左 方泵腔容积小,压 力高,进油阀关出 油阀开,燃油经喷 嘴喷出。
第五节 化油器的分类和编号
化油器的分类
按喉管处混合气流 动方向分 下吸式、平吸式、 上吸式 按喉管数目分 单喉管、双重喉管、 三重喉管
第三节 混合气浓度与汽油机性能的关系
α<0.88 过浓混合气

汽车构造第4章化油器式汽油机供给系统

汽车构造第4章化油器式汽油机供给系统
汽车构造第4章化油器式汽油机供 给系统
目录
• 化油器式汽油机供给系统概述 • 化油器式汽油机供给系统部件 • 化油器式汽油机供给系统工作流程 • 化油器式汽油机供给系统的维护与保养 • 化油器式汽油机供给系统的故障诊断与排

01 化油器式汽油机供给系统 概述
定义与功能
定义
化油器式汽油机供给系统是汽油 机中用于将汽油和空气混合,形 成可燃混合气,并送入气缸的装 置。
功能
为发动机提供适量的燃料和空气 ,保证发动机正常运转,并实现 发动机的动力输出。
组成与工作原理
组成
化油器式汽油机供给系统主要由燃油箱、输油泵、化油器、汽油滤清器、进气 管、排气管等组成。
工作原理
燃油由燃油箱经输油泵送至化油器,在化油器中与空气混合,形成可燃混合气。 经过汽油滤清器和进气管的过滤和调整,可燃混合气进入气缸,在气缸中燃烧 产生动力。燃烧后的废气经过排气管排出。
检查燃油泵的工作状态
监测燃油泵的工作电流和电压,确保其正常工作。 检查燃油泵的泵体和密封件,如有损坏应及时更换。
清洗空气滤清器和化油器
定期清洗空气滤清器,清除灰尘和杂 质,保证空气畅通。
清洗化油器,清除积碳和污垢,恢复 其正常性能。
05 化油器式汽油机供给系统 的故障诊断与排除
燃油供应不足或中断
空气滤清器的过滤
总结词
空气滤清器是化油器式汽油机供给系统中的重要组成部分,负责对吸入的空气进 行过滤,去除其中的杂质和尘埃,以保证发动机的正常运转。
详细描述
空气滤清器内部装有过滤材料,能够过滤掉空气中的尘埃、杂质和其他微粒。定 期更换空气滤清器芯是保持发动机良好运转的重要措施,有助于延长发动机使用 寿命。
04 化油器式汽油机供给系统 的维护与保养

4第四章 化油器汽油机供给系统与进排气装置

4第四章 化油器汽油机供给系统与进排气装置

节气门: 节气门:控制混合 气流量的开关, 气流量的开关,关 闭时留有通气间隙。 闭时留有通气间隙。
发动机
转速一定时,节 转速一定时, 气门开度越大, 气门开度越大, 喉部真空度越大 油量越多, ,油量越多,功 率越大。 率越大。 节气门开度一定 转速越高, 时,转速越高, 功率也越大。
空气滤清器及进、 空气滤清器及进、排气装置
空气质量( ) 空气质量(kg) 空燃比 = 燃油质量( ) 燃油质量(kg) R<14.7 浓混合气 R=14.7 理论混合气 R>14.7 稀混合气
注意:对于不同燃料,14.7仅是汽油的理论空燃比。 仅是汽油的理论空燃比。 注意:对于不同燃料, 仅是汽油的理论空燃比
发动机
过量空气系数α 过量空气系数
我国常用过量空气系数α来表示混合气的浓度。 我国常用过量空气系数α来表示混合气的浓度。 过量空气系数
燃烧1kg燃料所实际供给的空气质量 燃料所实际供给的空气质量 燃烧 过量空气系数 = 完全燃烧1kg燃料所需的理论空气质量 燃料所需的理论空气质量 完全燃烧
α<1 浓混合气 α=1 理论混合气 α>1 稀混合气
外壳 外隔板 内壳 内隔板
进气 入口 排气 出口
发动机
发动机
发动机
空气滤清器
功用: 1、功用: 清除流向化油器的空气中所含的尘土和沙粒,以减少 清除流向化油器的空气中所含的尘土和沙粒,
出气口
2、分类
上体
⑴、油浴式空气滤清器 ⑵、纸质滤芯空气滤清器 ⑶、双级式空气滤清器 ⑷、带恒温进气装置的空气滤清器
旋 接管 旋流管 组 件 纸滤芯 流 管

进气孔 下体
发动机
a)喷雾器的喷雾原理 )

第四章汽油机燃料供给系的构造与

第四章汽油机燃料供给系的构造与
一、可燃混合气成分的表示方法 (1)用空燃比(A/F)表示 空燃比(A/F)=空气质量(kg)/燃油质量(kg) 理论上1kg汽油完全燃烧需14.7kg空气,即理论空燃比 为14.7。 (2)用过量空气系数α表示 α=燃烧1kg燃料实际供给的空气质量/理论上完全燃烧 时所需的空气质量=实际空燃比/理论空燃比。 即燃烧1kg燃料实际供给的空气质量与理论上完全燃烧 时所需要的空气质量之比。
针阀:控制汽 油进入化油器 浮子室的开关。 量孔:控制汽油 精确的出油量。 节气门:控制混合 气流量的开关,关 闭时留有通气间隙。
转速一定时,节 气门开度越大, 喉部真空度越大 ,油量越多,功 率越大。 节气门开度一定 时,转速越高, 功率也越大。
照 片 资 料
浮子室
主量孔
3、可燃混合气的形成的工作过程
(3)空气与燃油量的调节 1)当发动机转速一定,节气门 开度逐渐增大时,气流通道面积增 大,流动阻力减小,流经喉管的空气 流量和流速逐步增加,喉管真空度增 大,使汽油量与空气量一同增加,从 而增大发动机功率。同理当节气门关 小时,则减小了发动机的功率。 2)当节气门开度一定,发动机 转速变化时,也会引起喉管真空度Δph 的变化,从而使燃油流量发生变化。
一、作用和组成
作用 不断地输送滤清的汽油和清洁的新鲜空气,根据发动机 各种不同工作情况的要求,配制出一定数量和浓度的可燃混合 气,进入气缸燃烧,并在燃烧作功后将废气排入大气。
燃料供给方式
化油器方式 汽油喷射方式
组成 汽油供供给装臵 包括汽油箱、汽油滤清器、汽油泵和油管。 空气供给装臵 空气滤清器。 可燃混合气准备装臵 化油器。 可燃混合气供给和废气排出装臵 进气管、排气管及排气消 声器。
第一节 功用与组成
三、汽油的使用性能

汽车构造-课件-第04章汽油机燃料供给系讲解

汽车构造-课件-第04章汽油机燃料供给系讲解

6
AUTOMOBILE STRUCTURE
概述
4、可燃混合气浓度对发动机性能的影响
对应于燃料消耗率最低时的可燃混合
气称为经济混合气。经济混合气的成分
一般在
a
1.05~1.15
的范围内。
发动机输出功率最大时的可燃混合 气称为功率混合气。不同的汽油机,功
率混合气的成分一般在a 0.85 ~ 0.95
1—空气滤清器;2—化油器;3—排气管;4—汽油箱;
5—汽油表传感器;6—排气消声器;7—汽油滤清器;8—汽油泵
2019/5/31
10
AUTOMOBILE STRUCTURE
化油器式燃料供给系简介
2、简单化油器及其工作过程
2019/5/31
简单化油器工作示意图
11
1 加速踏板
2
主喷管
3
喉管
4
阻风门
2019/5/31
17
AUTOMOBILE STRUCTURE
化油器式燃料供给系简介
(3)加浓系统 加浓系统在大负荷及全负荷时额外供
给一部分汽油,保证混合气为功率混 合气,使发动机发出最大的功率。
有了这套补偿加浓系统,就可以将主 供油系统设计得只提供最经济稀混合 气,而不必考虑全负荷及大负荷时的 动力性要求,故也称为省油系统或省 油器。
20
AUTOMOBILE STRUCTURE
化油器式燃料供给系简介
(5)起动系统 起动系统的功用是当发动机在冷态下起动时,在化油器内形成极浓的 可燃混合气,使进入气缸的可燃混合气中含有足够的汽油蒸汽,以保 证发动机能顺利起动。
起动系统
(左)阻风门全开
(右)阻风门关闭
1-螺钉;2-阻风门摇臂;3-支架;4-钢丝;5-阻风门

汽车构造 第四章 汽油机供给系

汽车构造 第四章  汽油机供给系

2.可燃混合气成分对发动机性能的影响(图4-4)
因为α >1时混合气中,有适量较多的空气,正好满足完全燃烧的条 件,此混合气称为经济混合气,对于不同的汽油机经济混合气成分 不同,一般在 α =1.05~1.15 范围内。当α 大于或小于1.05~ 1.15时,be(油耗率)↑,经济性变坏。 当α = 0.88时,Pe最大,因为这种混合气中汽油含量较多,汽油分 子密集,因此,燃烧速度最高,热量损失最小,因而使得缸内平均 压力最高,功率最大,此混合气称为功率混合气。对不同的汽油机 来说,功率混合气一般在 α =0.85~0.95 之间。 α >1.11的混合气称为过稀混合气,α <0.88的混合气称为过浓混合 气,混合气无论过稀过浓都会使发动机功率降低Pe↓,耗油率增加 be↑。
α
∆Ph/kPa
现在让我们看看简单化油器特性。
节气门由小→大,混合气由稀变浓α ↓ 怠速时也供给稀混合 气,与理想化油器特性截然相反,这就与发动机实际工作的要求发 生也矛盾,它只能满足汽油机的一种工况,而其它工况都不适应, 因此,简单化油器在车用汽油机上不能使用。
为了解决这一矛盾,在现代化油器结构上,采用了一系列自动 调配混合气浓度的装置,其中包括主供油系统、起动系统、怠速系 统、大负荷加浓系统(省油器)和加速系统,以保证车用汽油机在 各种工况下都能供给适当浓度的可燃混合气。
(3)全负荷工况-要求发出最大功率Pemax,α =0.85~0.95量多.
汽车需要克服很大阻力(如上陡坡或在艰难路上行驶)时,驾驶员 往往需要将加速踏板踩到底,使节气门全开,发动机在全负荷下工 作,显然要求发动机能发出尽可能大的功率,即尽量发挥其动力性, 而经济性要求居次要地位。故要求化油器供给Pemax时的α 值。

4 化油器式发动机燃料供给系统

4 化油器式发动机燃料供给系统

第四章化油器式发动机燃料供给系统学习要求1.掌握汽油机燃料供给系统的功用、组成、布置形式;2.掌握简单化油器的构造及其工作原理;3.熟悉化油器各工作系统的结构;4.了解化油器的分类、型号编制规则;4.1概述1. 化油器化油器是一个复杂的机件,具有满足发动机各种工况需要所必需的基本计量装置、各种子装置和改善化油器性能的附属装置。

2. 燃料供给系统的功用及组成汽油机燃料供给系统的功用是,储存、输送、清洁燃料,根据发动机不同工况的需要,连续不断地向发动机供给一定数量的、清洁的、雾化良好的可燃混合气,输入汽缸,并将发动机做功后产生的废气排入到大气中。

其组成如图4-1所示。

化油器式发动机燃油系统中最重要的部件是化油器,它是实现燃油系统功用、完成可燃混合气配制的主要装置。

此外,燃油系统还包括汽油箱、汽油滤清器、汽油泵、消声器、进气管、排气管、油管和燃油表等辅助装置。

4.2简单化油器与可燃混合气的形成4.2.1简单化油器及其特性简单化油器的组成:如图4-2所示,简单化油器由浮子室、喷管、带有喉管的空气管和节气门等组成。

(1)浮子室和浮子汽油由进油口进入浮子室,浮子室油面高度影响喷出油量的多少,因此,必须保持油面高度一定,为此,设置了浮子,浮子由薄铜皮制成并为空心的,其上有针阀。

当油面低时,浮子下沉,针阀将进油口打开,汽油进入浮子室,油面升高了,浮子上升,直到针阀将进油口封闭,油不再进入,保持油面在规定的高度。

为了保持浮子室内具有一定的气压,浮子室与大气相通,使油面在工作时始终承受大气压力。

即浮子室内油面高度和压力始终不变。

(2)量孔和喷管量孔是一个尺寸和形状都很精确的小孔,控制汽油的流量。

出油量只取决于量孔两端的压力差。

喷管的功用是喷出汽油,装在喉管断面最狭窄处,为防止发动机不工作时,汽油从喷管中流出,喷管口一般较浮子室油面高出2~5mm.(3)喉管它的功用是减小空气流通断面,提高空气流速。

(4)节气门(油门)节气门位于喉管后面,它的功用是控制进入气缸的可燃混合气的数量。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

转速一定时,节 气门开度越大, 喉部真空度越大 ,油量越多,功 率越大。 节气门开度一定 时,转速越高, 功率也越大。
7
照 片 资 料
浮子室
主量孔
8
2、工作原理
点此观看原理录像
9
3、可燃混合气的形成的工作过程
燃油气化方式: 喷雾 吹散 降压 冲刷 加热 涡流
10
三、简单化油器特性
转速一定时,简单化油器的可燃混合气成分随节气门开度变 1)节气门微开时,喉管真空度低,所供混合气浓度很低。 2)节气门开度逐渐增大,喉管真空度随之增高,混合气浓度变
α ﹤ 1 为浓混合气 α ﹥ 1 为稀混合气
理论上完全燃烧1kg燃料时所需要的空气质量
6
二、简单化油器的结构及其工作过程 1、简单化油器的结构
主喷嘴:让汽油 喷入空气中形成 可燃混合气。 针阀:控制汽 油进入化油器 浮子室的开关。 量孔:控制汽油 精确的出油量。 节气门:控制混合 气流量的开关,关 闭时留有通气间隙。 喉管:产生真空度, 吸出喷管中的燃油。
阻风门 壳 体
真空加油浓柱塞 针阀
进油口
39
2、化油器中体
40
3、化油器下体
41
§4.4
电子控制化油 器是在传统化油器 的功率量孔处加设 了一个控制空燃比 的反馈电磁阀。
电子控制化油器
反馈电磁阀
42
汽油供给装臵
汽油供给装臵的组成
43
一、燃油箱
功用: 贮存汽油。
加油管 油面指示表传 感器浮子
外壳 外隔板 进气 入口 排气 出口
58
内壳
内隔板

功用及分类

汽油机燃料系组成 汽油机燃料系 可燃混和气的形成 不同浓度的混和气对发动机性能的影响 各种工况对可燃混和气的要求
59
理想化油器
主供油装臵 怠速供油装臵 加浓装臵 加速装臵 起动装臵
满足现代
汽车需要
燃油供给系其它辅助装臵
60
61
通化油器
54
滤清器实物
55
二、进气管与排气管
1、功用:
进气管: 将化油器所供给的可燃混合气分别送到发动机的各 排气管: 汇集各气缸的废气,从排气消声器排出。
2、材料:
铸铁、铝合金。
56
3、结构
出水口
进水口
进气歧管
排气歧管
进气
排气
57
三、排气消声器
1、功用: 减少噪声和消除废气中的火焰及火星。 2、原理: 1)多次地变动气流方向; 2)重复地使气流通过收缩而又扩大的断面; 3)将气流分割为很多小的支流并沿着不平滑的平面流动 4)将气流冷却。
52
一、空气滤清器
1、功用: 清除流向化油器的空气中所含的尘土和沙粒,以减少
2、分类
⑴、油浴式空气滤清器 ⑵、纸质滤芯空气滤清器 ⑶、双级式空气滤清器 ⑷、带恒温进气装臵的空气滤清器
出气口 上体 接管 旋流管 旋 流 管 组 件
纸滤芯
3、结构
进气孔
下体
53
动机的空气滤清器
滤清器盖
纸滤芯
外壳
空气入口
1)标准混合气=1 理论上能够完全燃烧的混合气,其中所含的氧气正好使全部燃 2)稀混合气>1 实际上可以完全燃烧的混合气,其中所含的氧气能保证燃料全 3)浓混合气<1 混合气中燃料不能保证完全燃烧,但由于燃料分子密集,火焰 4)燃烧极限 当可燃混合气太稀(≥1.4)以及太浓(≤0.4)时,虽能点
出油开关 汽油滤清器 汽油箱支架
汽油箱盖
滤网
放油螺栓
加油延伸管44
纳轿车汽油箱
供油管接口 回插座
集滤器
浮子
45
二、汽油滤清器
功用: 除去汽油中的水分和杂质,使汽油能达到发动机工 作的需要。 类别:可拆式、不可拆式 结构:
进、出油口 不可装反
46
汽油滤清器
中央多孔筒
12
可燃混合气成分对发动 机性能的影响曲线图
α= 0.88—— 功率混合气
α=0.4 —— 火焰传播上限
ge %
1 140
120
Pe %
100 2
α= 1.11—— 经济混合气
α=1.4 —— 火焰传播下限 稳定工况的 α=0.88~1.11。
80 0.88 1.1
60 0.4 0.6 过浓 浓 火焰传 播上限
出油阀
加速喷口
通气道
活塞
拉杆
摇臂
进油阀
26
加速系统工作原理
27
5、起动系统
功用:
当发动机在冷态下起动时,在化油器内形成极浓的混合 气为0.2~0.6,使进入气缸的混合气中有足够的汽油蒸汽, 以保证发动机能顺利起动。
阻风门
组成:
阻风门(有的带有活门)。
节气门
28
起动系统工作原理
29
6、其他附属装臵
输出最大功率
0.88 1.0 1.11 1.13 1.33 1.4
最大 减小2% 减小8% 显著减小
增大 10-15% 增大4% 最小 显著增 大
回火、发动机过 热、加速性变坏 混合气不燃烧, 发动机不工作
14
2、发动机各工况对可燃混合气成分的要求 冷起动
极浓混合气。
怠速和小负荷
少而浓的混合气。
怠速: 发动机在对
19
2、怠速系统
⑴、功用:
保证在怠速和很小负荷时供给很浓的混合气。 为0.6~0.8。
过渡喷孔 油道
⑵、结构:
调整螺钉
怠速喷口
怠速
怠速过渡
20
⑶ 化油器怠速系统工作原理
21
3、加浓系统(省油器)
⑴、功用: 在大负荷和全负荷时额外供油,保证在全负荷时混 合气浓度达到为0.8~0.9,使发动机发出最大功率。 1)机械式加浓系统
拉杆
止动支柱 加速踏板 节气门
凸轮
33
三、化油器的型式
化油器的分类: 1、按喉管气流方向: 名称 上吸式 下吸式 性能
进气管拐弯多、阻力大、进气流速 低、汽油雾化不好,化油器的保养 和调整也不方便。趋于淘汰。 进气弯道少,进气阻力较上吸式小, 有利于提高气缸充气效率和发动机 功率。 进气阻力小,可使发动机总体高度 尺寸降低。
外无功率输出的情况 下以最低转速运转, 此时混合气燃烧释放 的功,只用以克服发 动机内部的阻力。
中等负荷
随节气门的开大, 混合气由浓变稀。
大负荷
功率混合气。
加速
额外供油。
15
3、理想化油器特性
在一定转速下,汽车发动机所要求的混合气成分随负荷 变化的规律。
a
1.2 1.0 1 0.8 0.6 0.4 0 20 40 60 80 大负荷 全负荷 (节气门开度最大)
16
2
3
Pe%
小负荷 中负荷
怠速 (节气门开度最小)
油器的结构及工作原理
一、基本结构
针阀 浮子 浮子室 喷管
量孔
喉管 节气门
进气预热装臵 进气歧管
17
二、各系统及其工作情况
1、主供油系统 ⑴功用:
保证发动机正常工作时,化油器所供给的混合气随着节 气门开度加大而逐渐变稀,并在中负荷下接近于最经济的成分。
推杆
结构:
主量孔
加浓阀
加浓量孔
拉杆
摇臂
22
加浓系统工作原理
23
2)真空加浓系统
构成
空气缸
活塞 弹簧
主量孔
推杆
加浓量孔
加浓阀
24
浓系统工作原理
25
4、加速系统 功用:
在节气门突然开大时及时将一定量的额外燃油一次喷入吼 管,使混合气临时加浓,以适应发动机加速的需要。 活 塞 式 加 速 系 统 结 构
燃料供给方式
化油器方式
汽油喷射方式 二、化油器式汽油机燃料供给系的组成
① 燃油供给装臵:汽油油箱、汽油泵、汽油滤清器、油管 ② 空气供给装臵:空气滤清器 ③ 可燃混合气形成装臵:化油器 ④ 废气排出装臵:排气管道、排气消音器,三元催化转换器
2
供给路线图
油箱 汽油滤清器 汽油泵 化油器(混合)
在气缸内燃绕
空气量孔
空气量孔的作用: 1.引入少量空气,使汽油泡 沫化。 2.降低主量空处真空度的增 长率,使混合气由浓变稀。
主喷管 主量孔
18

化油器主供油系统工作原理
降低主量孔处 真空度作用: 引入极少量的 空气到主喷管 中,以降低主 量孔内外压力 差,从而降低 汽油的流速和 流量。以满足 化油器理想供 油特性。
34
平吸式
2、按重叠的喉管数目
多重喉管既可以 满足充气量的需 要,又可以使汽 油充分雾化
喉管小,汽 油雾化良好, 但充气量减 少
喉管大, 增加充气 量,但汽 油雾化不 良
35
化油器的工作演示
36
3、按空气管腔数目
单腔式、双腔式、四腔式
副 腔
主 腔
37
四、典型化油器构造
上体
中体
下体
38
1、化油器上体
0.8
1.0 有利
1.2 过稀 稀
a
1——燃油消耗率 2——功率
火焰传 播下限
13
混合气的浓度对发动机性能的影响
混合气种类 火焰传播上限

0.4
发动机功率
耗油率
性能 混合气不燃烧, 发动机不工作
过浓 混合气
功率混合气 标准混合气 经济混合气 过稀 混合气 火焰传播下限
0.43~0.87
减小
激增
燃烧室积炭、排 气管冒黑烟,放 炮
第四章 化油器式汽油机燃 料供给系
