【CN209725819U】一种圆锥破碎机的润滑回油冷却系统【专利】

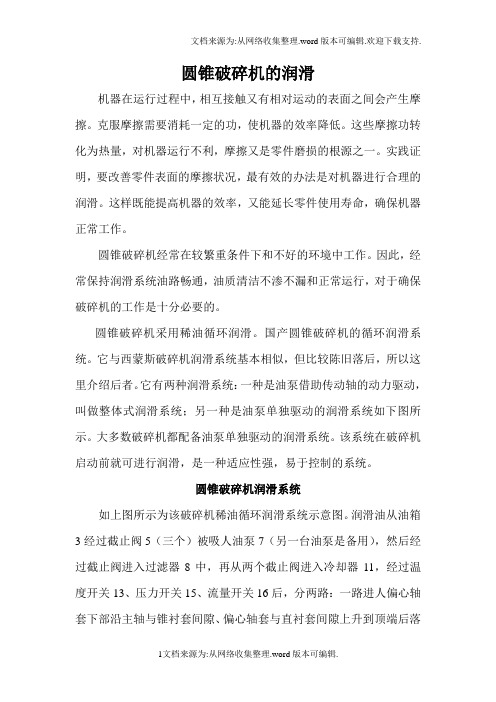

圆锥破碎机的润滑(供参考)
圆锥破碎机的润滑机器在运行过程中，相互接触又有相对运动的表面之间会产生摩擦。
克服摩擦需要消耗一定的功，使机器的效率降低。
这些摩擦功转化为热量，对机器运行不利，摩擦又是零件磨损的根源之一。
实践证明，要改善零件表面的摩擦状况，最有效的办法是对机器进行合理的润滑。
这样既能提高机器的效率，又能延长零件使用寿命，确保机器正常工作。
圆锥破碎机经常在较繁重条件下和不好的环境中工作。
因此，经常保持润滑系统油路畅通，油质清洁不渗不漏和正常运行，对于确保破碎机的工作是十分必要的。
圆锥破碎机采用稀油循环润滑。
国产圆锥破碎机的循环润滑系统。
它与西蒙斯破碎机润滑系统基本相似，但比较陈旧落后，所以这里介绍后者。
它有两种润滑系统：一种是油泵借助传动轴的动力驱动，叫做整体式润滑系统；另一种是油泵单独驱动的润滑系统如下图所示。
大多数破碎机都配备油泵单独驱动的润滑系统。
该系统在破碎机启动前就可进行润滑，是一种适应性强，易于控制的系统。
圆锥破碎机润滑系统如上图所示为该破碎机稀油循环润滑系统示意图。
润滑油从油箱3经过截止阀5（三个）被吸人油泵7（另一台油泵是备用），然后经过截止阀进入过滤器8中，再从两个截止阀进入冷却器11，经过温度开关13、压力开关15、流量开关16后，分两路：一路进人偏心轴套下部沿主轴与锥衬套间隙、偏心轴套与直衬套间隙上升到顶端后落到锥齿轮上，然后由下部回油孔回到油箱去。
与此同时，另一部分油沿主轴中小孔上升到球面轴承进行润滑之后从轴承的回油孔落到锥齿轮上，回到油箱；再一路润滑油从传动轴架上的油孔进入，润滑传动轴承，经过小锥齿轮下部回油孔及传动轴架上的加油孔，从回油管返回油箱。
控制润滑系统油温、油量和油压对于保证润滑系统和破碎机的正常工作是十分重要。
破碎机润滑油油温应保持在30~45℃范围内。
不允许破碎机在油温高于60C和低于16℃的状态下工作。
润滑系统的油温是靠加热器1、冷却器11、温度计10、12和温度开关13以及回油温度计18、温度开关19共同监测和控制，借以保证油温稳定在最佳范围内。

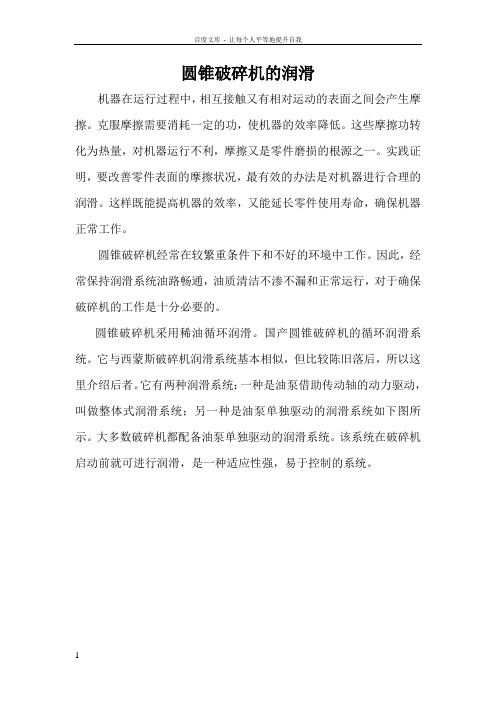

圆锥破碎机的润滑(供参考)
圆锥破碎机的润滑机器在运行过程中，相互接触又有相对运动的表面之间会产生摩擦。
克服摩擦需要消耗一定的功，使机器的效率降低。
这些摩擦功转化为热量，对机器运行不利，摩擦又是零件磨损的根源之一。
实践证明，要改善零件表面的摩擦状况，最有效的办法是对机器进行合理的润滑。
这样既能提高机器的效率，又能延长零件使用寿命，确保机器正常工作。
圆锥破碎机经常在较繁重条件下和不好的环境中工作。
因此，经常保持润滑系统油路畅通，油质清洁不渗不漏和正常运行，对于确保破碎机的工作是十分必要的。
圆锥破碎机采用稀油循环润滑。
国产圆锥破碎机的循环润滑系统。
它与西蒙斯破碎机润滑系统基本相似，但比较陈旧落后，所以这里介绍后者。
它有两种润滑系统：一种是油泵借助传动轴的动力驱动，叫做整体式润滑系统；另一种是油泵单独驱动的润滑系统如下图所示。
大多数破碎机都配备油泵单独驱动的润滑系统。
该系统在破碎机启动前就可进行润滑，是一种适应性强，易于控制的系统。
圆锥破碎机润滑系统如上图所示为该破碎机稀油循环润滑系统示意图。
润滑油从油箱3经过截止阀5（三个）被吸人油泵7（另一台油泵是备用），然后经过截止阀进入过滤器8中，再从两个截止阀进入冷却器11，经过温度开关13、压力开关15、流量开关16后，分两路：一路进人偏心轴套下部沿主轴与锥衬套间隙、偏心轴套与直衬套间隙上升到顶端后落到锥齿轮上，然后由下部回油孔回到油箱去。
与此同时，另一部分油沿主轴中小孔上升到球面轴承进行润滑之后从轴承的回油孔落到锥齿轮上，回到油箱；再一路润滑油从传动轴架上的油孔进入，润滑传动轴承，经过小锥齿轮下部回油孔及传动轴架上的加油孔，从回油管返回油箱。
控制润滑系统油温、油量和油压对于保证润滑系统和破碎机的正常工作是十分重要。
破碎机润滑油油温应保持在30~45℃范围内。
不允许破碎机在油温高于60C和低于16℃的状态下工作。
润滑系统的油温是靠加热器1、冷却器11、温度计10、12和温度开关13以及回油温度计18、温度开关19共同监测和控制，借以保证油温稳定在最佳范围内。
圆锥破碎机的润滑.
圆锥破碎机的润滑机器在运行过程中，相互接触又有相对运动的表面之间会产生摩擦。
克服摩擦需要消耗一定的功，使机器的效率降低。
这些摩擦功转化为热量，对机器运行不利，摩擦又是零件磨损的根源之一。
实践证明，要改善零件表面的摩擦状况，最有效的办法是对机器进行合理的润滑。
这样既能提高机器的效率，又能延长零件使用寿命，确保机器正常工作。
圆锥破碎机经常在较繁重条件下和不好的环境中工作。
因此，经常保持润滑系统油路畅通，油质清洁不渗不漏和正常运行，对于确保破碎机的工作是十分必要的。
圆锥破碎机采用稀油循环润滑。
国产圆锥破碎机的循环润滑系统。
它与西蒙斯破碎机润滑系统基本相似，但比较陈旧落后，所以这里介绍后者。
它有两种润滑系统：一种是油泵借助传动轴的动力驱动，叫做整体式润滑系统；另一种是油泵单独驱动的润滑系统如下图所示。
大多数破碎机都配备油泵单独驱动的润滑系统。
该系统在破碎机启动前就可进行润滑，是一种适应性强，易于控制的系统。
圆锥破碎机润滑系统如上图所示为该破碎机稀油循环润滑系统示意图。
润滑油从油箱3经过截止阀5（三个）被吸人油泵7（另一台油泵是备用），然后经过截止阀进入过滤器8中，再从两个截止阀进入冷却器11，经过温度开关13、压力开关15、流量开关16后，分两路：一路进人偏心轴套下部沿主轴与锥衬套间隙、偏心轴套与直衬套间隙上升到顶端后落到锥齿轮上，然后由下部回油孔回到油箱去。
与此同时，另一部分油沿主轴中小孔上升到球面轴承进行润滑之后从轴承的回油孔落到锥齿轮上，回到油箱；再一路润滑油从传动轴架上的油孔进入，润滑传动轴承，经过小锥齿轮下部回油孔及传动轴架上的加油孔，从回油管返回油箱。
控制润滑系统油温、油量和油压对于保证润滑系统和破碎机的正常工作是十分重要。
破碎机润滑油油温应保持在30~45℃范围内。
不允许破碎机在油温高于60C和低于16℃的状态下工作。
润滑系统的油温是靠加热器1、冷却器11、温度计10、12和温度开关13以及回油温度计18、温度开关19共同监测和控制，借以保证油温稳定在最佳范围内。
液压圆锥破碎机润滑油快速冷却装置[实用新型专利]
![液压圆锥破碎机润滑油快速冷却装置[实用新型专利]](https://img.taocdn.com/s3/m/4ed680a6fe4733687f21aab6.png)
专利名称：液压圆锥破碎机润滑油快速冷却装置专利类型：实用新型专利
发明人：蔡从星,王宝国,李贵兵,史广全
申请号：CN201320828202.6
申请日：20131217
公开号：CN203907193U
公开日：
20141029
专利内容由知识产权出版社提供
摘要：本实用新型针对风冷方式不明显的情况，考虑到水是最好的热交换介质，设计了一种利用冰水对破碎机润滑油进行快速冷却的装置。
本实用新型提供的液压圆锥破碎机润滑油快速冷却装置，包括冰水箱、套接在润滑油管外的中空镀锌钢管和电机泵，中空镀锌钢管中设置有容纳润滑油管的通道，中空镀锌钢管内具有供冰水流动的空腔，空腔一端设置有进水口，另一端设置有出水口，所述进水口和出水口通过供水管道与冰水箱相连，冰水箱连接有电机泵，电机泵出水口处设置有闸阀，冰水箱内设置有电子温度测量装置。
本装置冷却效率高，消耗能量小，结构简单，制造工艺简便，便于应用和推广。
申请人：南京梅山冶金发展有限公司,上海梅山钢铁股份有限公司
地址：210039 江苏省南京市雨花台区中华门外新建
国籍：CN
代理机构：南京众联专利代理有限公司
更多信息请下载全文后查看。
【CN209953029U】粉碎机高效冷却装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920580917.1(22)申请日 2019.04.25(73)专利权人 北京波尔莱特饲料有限公司地址 101299 北京市平谷区东高村镇东高村兴业路37号(72)发明人 汤伟 王敬宜 (51)Int.Cl.B02C 23/02(2006.01)B02C 23/00(2006.01)A23N 17/00(2006.01)(54)实用新型名称粉碎机高效冷却装置(57)摘要本实用新型公开了一种粉碎机高效冷却装置，涉及饲料加工领域，其技术方案要点是包括设置在粉碎机底端的二级冷却组件；所述二级冷却组件包括箱体以及设置在箱体侧边的下料板，所述下料板的数量为多个并交错设置；所述下料板倾斜设置，且靠近箱体的一侧为斜面较高的一侧。
本实用新型具有对从粉碎机掉落的饲料进行冷却，便于饲料存放的效果。
权利要求书1页 说明书4页 附图6页CN 209953029 U 2020.01.17C N 209953029U权 利 要 求 书1/1页CN 209953029 U1.一种粉碎机高效冷却装置，其特征在于：包括设置在粉碎机（1）底端的二级冷却组件（4）；所述二级冷却组件（4）包括箱体（41）以及设置在箱体（41）侧边的下料板（42），所述下料板（42）的数量为多个并交错设置；所述下料板（42）倾斜设置，且靠近箱体（41）的一侧为斜面较高的一侧。
2.根据权利要求1所述的粉碎机高效冷却装置，其特征在于：所述下料板（42）的两端固定有转轴（421），所述转轴（421）与箱体（41）转动连接。
3.根据权利要求2所述的粉碎机高效冷却装置，其特征在于：所述箱体（41）的侧边设置有控制下料板（42）转动的驱动件（43）。
4.根据权利要求3所述的粉碎机高效冷却装置，其特征在于：所述驱动件（43）包括与转轴（421）同轴转动的蜗轮（432）以及与蜗轮（432）啮合的蜗杆（433）。

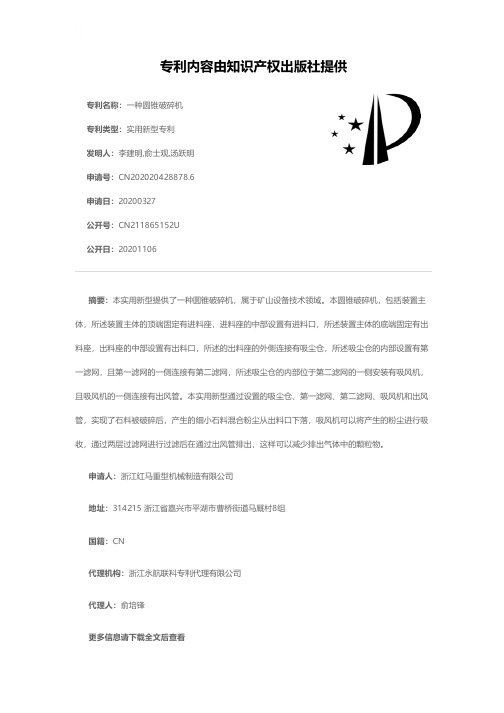

一种圆锥破碎机[实用新型专利]
![一种圆锥破碎机[实用新型专利]](https://img.taocdn.com/s3/m/3ac2177051e79b8969022698.png)
专利名称：一种圆锥破碎机专利类型：实用新型专利
发明人：李建明,俞士观,汤跃明申请号：CN202020428878.6申请日：20200327
公开号：CN211865152U
公开日：
20201106
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种圆锥破碎机，属于矿山设备技术领域。
本圆锥破碎机，包括装置主体，所述装置主体的顶端固定有进料座，进料座的中部设置有进料口，所述装置主体的底端固定有出料座，出料座的中部设置有出料口，所述的出料座的外侧连接有吸尘仓，所述吸尘仓的内部设置有第一滤网，且第一滤网的一侧连接有第二滤网，所述吸尘仓的内部位于第二滤网的一侧安装有吸风机，且吸风机的一侧连接有出风管。
本实用新型通过设置的吸尘仓、第一滤网、第二滤网、吸风机和出风管，实现了石料被破碎后，产生的细小石料混合粉尘从出料口下落，吸风机可以将产生的粉尘进行吸收，通过两层过滤网进行过滤后在通过出风管排出，这样可以减少排出气体中的颗粒物。
申请人：浙江红马重型机械制造有限公司
地址：314215 浙江省嘉兴市平湖市曹桥街道马厩村8组
国籍：CN
代理机构：浙江永航联科专利代理有限公司
代理人：俞培锋
更多信息请下载全文后查看。
一种圆锥破碎机[实用新型专利]
专利名称：一种圆锥破碎机
专利类型：实用新型专利
发明人：李从喜
申请号：CN201220674066.5申请日：20121210
公开号：CN202962531U
公开日：
20130605
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种圆锥破碎机，包括底座，底座上安装有机架，机架的外围设置有一圈弹簧机构，机架上装有调整套，调整套内设有进料斗，调整套外螺纹连接有支撑套，所述机架上还设有多个清腔油缸，清腔油缸的缸体固定在机架上、位于弹簧机构的下方，清腔油缸的活塞杆穿过弹簧机构与支撑套固定连接，各清腔油缸之间的油路相通并通过油管与液压系统相连。
本实用新型在使用过程中如遇到堵机情况，立刻启动液压系统，驱动清腔油缸顶起支撑套完成清腔工作，操作简单、方便快捷，效率高、速度快。
申请人：鄂州市恒基矿山机械制造有限公司
地址：436001 湖北省鄂州市经济开发区樊川大道8号
国籍：CN
代理机构：广州市越秀区海心联合专利代理事务所(普通合伙)
代理人：黄为
更多信息请下载全文后查看。
一种破碎辊冷却系统[实用新型专利]
专利名称：一种破碎辊冷却系统
专利类型：实用新型专利
发明人：李惊涛,赵记上,王宇鹏,李鑫磊,彭小娜,白洪娟,王赓申请号：CN202021153249.3
申请日：20200620
公开号：CN212284221U
公开日：
20210105
专利内容由知识产权出版社提供
摘要：一种破碎辊冷却系统，包括破碎辊辊筒装置、辊筒轴承座装置、辊筒冷却水管路装置和轴承座冷却水管路装置；其中辊筒轴承座装置一共有两个，设置在破碎辊辊筒装置的两端与破碎辊辊筒装置的破碎辊主轴相连，用于支撑破碎辊辊筒装置；辊筒冷却水管路装置部分设置在破碎辊辊筒装置内，用于对破碎辊辊筒装置冷却，轴承座冷却水管路装置部分设置在辊筒轴承座装置内，用于对辊筒轴承座装置进行冷却。
申请人：中冶节能环保有限责任公司,中冶建筑研究总院有限公司
地址：100088 北京市海淀区西土城路33号
国籍：CN
代理机构：北京瑞思知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。
一种圆锥破碎机[实用新型专利]
专利名称：一种圆锥破碎机
专利类型：实用新型专利
发明人：黄玉兴,李东辉,孙秀海,郭利,杨金库申请号：CN202121939653.8
申请日：20210818
公开号：CN216654892U
公开日：
20220603
专利内容由知识产权出版社提供
摘要：本实用新型涉及圆锥破碎机技术领域，且公开了一种圆锥破碎机，一种圆锥破碎机，包括破碎机组件，破碎机组件的内部安装有分料组件，分料组件包括支撑杆、分料板、支撑柱和固定槽，支撑杆的外表面安装有分料板，分料板的内侧壁固定连接有支撑柱，支撑柱的底端活动连接有固定槽；该圆锥破碎机，通过在破碎机上安装漏斗，而漏斗的内部安装有十字交错的支撑杆，支撑杆的中心交错处安装了支撑柱，支撑柱的上面支撑着分料板，而分料板的中心是凸起的，所以当石料下来的时候，会顺着分料板下来流落到破碎机内，而破碎机内部的破碎机在粉碎的时候，会造成石料的飞溅，而分料板还具有阻挡石料飞溅的作用，防止石料飞溅误伤到人。
申请人：桦甸市红石盛元矿业有限公司
地址：132411 吉林省吉林市桦甸市夹皮沟镇锦山村
国籍：CN
代理机构：北京华沛德权律师事务所
代理人：房德权
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920288880.5
(22)申请日 2019.03.07
(73)专利权人 苏尼特金曦黄金矿业有限责任公
司
地址 011216 内蒙古自治区锡林郭勒盟苏
尼特右旗朱日和镇
(72)发明人 王亮 史瑞 张文秀
(51)Int.Cl.
F16N 39/02(2006.01)
(54)实用新型名称一种圆锥破碎机的润滑回油冷却系统(57)摘要本实用新型公开了一种圆锥破碎机的润滑回油冷却系统，包括润滑管路，所述润滑管路与进油管和回油管固定相通连接，所述进油管上固定安装有温度传感器，所述进油管的输出端与三通管固定连接。
本实用新型通过使用热量交换器对回油进行冷却，热量由润滑返回油进入冷却水，从而降低返回油温度，吸热冷却水通过冷却塔释放，而且通过温度传感器的传动信号，实现润滑油流入到直流管或者蛇形管，实现不同方式的热交换，保证了油路的正常使用，并且通过凸轮的转动和拉伸弹簧的作用力，使得两个挡板进行往复的上下运动，使得热水分批次、有序的进入水冷却塔，降低水冷却塔的工作压力，提升冷
水冷却塔冷却效果。
权利要求书1页 说明书4页 附图3页CN 209725819 U 2019.12.03
C N 209725819
U
权 利 要 求 书1/1页CN 209725819 U
1.一种圆锥破碎机的润滑回油冷却系统，包括润滑管路，所述润滑管路与进油管和回油管固定相通连接，其特征在于，所述进油管上固定安装有温度传感器，所述进油管的输出端与三通管固定连接，所述三通管另外两个支管上分别固定安装有第一电磁阀和第二电磁阀并分别固定与直流管和蛇形管固定相通连接，所述直流管和蛇形管固定设置在热量交换器，所述直流管和蛇形管输出端穿出热量交换器与回油管固定连接，所述热量交换器输入端与储水箱通过导管固定连接，所述储水箱内固定安装有液位计，所述储水箱输入端上分别通过导管与水冷却塔输出端和补水管固定连接，所述补水管上固定安装有第三电磁阀，所述热量交换器输出端通过导管与水量控制装置输入端固定连接，所述水量控制装置输出端通过管道与水冷却塔输入端固定连接。
2.根据权利要求1所述的一种圆锥破碎机的润滑回油冷却系统，其特征在于，所述直流管和蛇形管内壁上环形固定有多个导热棒，导热棒一端伸入到直流管和蛇形管内，所述导热棒采用石墨烯制成。
3.根据权利要求2所述的一种圆锥破碎机的润滑回油冷却系统，其特征在于，所述导热棒与直流管接触处固定设有密封圈，所述导热棒与蛇形管接触处固定设有密封圈。
4.根据权利要求1所述的一种圆锥破碎机的润滑回油冷却系统，其特征在于，所述水量控制装置包括箱体，所述箱体一侧通过导管与热量交换器输出端固定连接，所述箱体另一侧通过导管与水冷却塔输入端固定连接，所述箱体内上下端分滑动有滑动板，两个滑动板相对侧面上分别固定有挡板，两个滑动板背对侧分别设有凸轮，所述凸轮通过转轴穿出箱体与电机输出端固定连接，所述电机固定安装在箱体外侧面上，所述滑动板两侧分别与箱体内壁之间固定连接拉伸弹簧，拉伸弹簧设置在凸轮两侧。
5.根据权利要求4所述的一种圆锥破碎机的润滑回油冷却系统，其特征在于，所述电机与外接电源电性连接。
6.根据权利要求1所述的一种圆锥破碎机的润滑回油冷却系统，其特征在于，所述温度传感器与控制器信号传输连接，所述控制器分别与第一电磁阀和第二电磁阀控制电连接。
7.根据权利要求6所述的一种圆锥破碎机的润滑回油冷却系统，其特征在于，所述控制器与液位计信号传输连接，所述控制器与第三电磁阀控制电连接。
2。
