地下室人防给排水套管预留预埋技术交底
给排水预留预埋技术交底
工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）1.3混凝土浇注时，必须派专人值守，防止预留件移位或损坏，混凝土浇注完毕后6小时取出预留件，并清理预留洞。
1.4洞的留设平面位置详见预留预埋图。
1.5在结构拆模后，需对预埋套管所留下的钉子等杂物进行清理。
1.6给水管井按照预埋图预留方洞。
2、UPVC管穿楼板直埋管件直埋2.1首先根据结施、建施、水施绘制出排水管穿楼板预留位置定位图，特别注意上下结构剪力墙及梁的尺寸变化，综合考虑保温、抹灰及面砖等厚度从而预留管道支架安装位置。
2.2在首层楼板模板施工完成后，根据排水管穿楼板定位图，将直埋管件按照定位图尺寸固定于模板上，并用袋装锯末封堵严实。
在二层模板施工完成后，定位图再将直埋管件固定，并在套管中心位置处模板上开一个孔，通过孔吊线检查是否与一层直埋管件中心对准。
以此类推保证所有楼层预埋管件中心位置在一条直线上。
2.3浇筑混凝土安排专人值班，保证直埋管件不被破坏，不发生位移，确保管件内清洁无混凝土。
工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）砌体套管的直埋4.3砖墙上的套管长度应根据墙体厚度加上抹灰层的厚度及保温的厚度。
4.4必须对土建抹灰班组进行交底，提醒其抹灰时不得遮盖套管同时班组也要进行复核，发现有遮盖的套管要及时清掏。
留短了的套管应在抹灰过程中交代抹灰工人用和套管同样规格的短管做模具，确保预留洞口的尺寸。
5、穿楼板给水套管安装5.1 给水管道穿楼板时应设置钢套管，其顶部应高出装饰地面20mm，并应有防水措施；地面找平层按30mm考虑，装饰地面按30mm考虑。
5.2 套管封堵、打口时必须有机械固定措施保证管道位于套管正中，穿楼板套管可先打口再吊洞以保证同心度。
穿楼板套管打口时先填打油麻时，要少填多打，每次填灰1/3，共三次，每次打两遍，最后用填灰找平，打两次。
预留预埋工程施工技术交底
施工单位西安站改项目经理部日期交底提要：预留预埋施工安装交底内容：技术负责人交底人接受交底人刚性防水套管（B型）刚性防水套管的下料尺寸按照下表（单位：mm）表3.2.3序号管道公称直径（DN）套管公称直径（DN）翼环宽度（D3-D2）/2套管壁厚（σ）翼环厚度（σ）1 50 65 50 4 102 75 100 50 4 103 100 150 50 4.5 104 150 200 50 6 105 200 250 50 8 126 250 300 50 8 12套管下料尺寸按下图所示1——钢制套管2——止水翼环施工单位西安站改项目经理部日期交底提要：预留预埋施工安装交底内容：技术负责人交底人接受交底人3）柔性防水套管本工程要求管道穿越外墙、消防水池进出水管道均需预埋柔性防水套管，柔性防水套管采用预制加工的成品套管。
消防水池进出水管采用A型柔性防水套管（如下图），外墙处采用B型柔性防水套管（如下图）。
A型柔性防水套管施工单位西安站改项目经理部日期交底提要：预留预埋施工安装交底内容：技术负责人交底人接受交底人B型柔性防水套管（3）套管的加工焊接采用手工电弧焊，焊条采用E4303，牌号J422，在制作防水套管时，翼环和套管厚度应符合规范要求，防水套管的翼环两边应双面满焊，且焊缝饱满，平整，光滑，无夹渣，无气泡，无裂纹等现象。
焊好后，把焊渣清理干净，焊接完成后去除套管两端的毛刺，以及翼环的毛刺，再刷两遍以上的防锈漆。
3.2.2套管的安装（1）定位、放线套管的位置定位、放线采用盒尺、水准仪等仪器，以土建的结构50线以及施工单位西安站改项目经理部日期交底提要：预留预埋施工安装 交底内容：技术负责人交底人接受交底人序号 套管安装位置套管安装样图符号说明4穿建筑内隔墙套管453211-钢管 2-钢套管 3-密封填料 4-隔墙5-不锈钢装饰板（明露管道适用）5穿无防水要求的 楼板1-钢管 2-钢套管 3-密封填料 4-楼板3.2.3洞口的预留配合土建进行预留孔洞是保证工程顺利进行，保证结构验收的重要环节。
套管预留预埋技术交底
八、成品保护：
(1)已加工好的套管，预埋件经除锈,内部刷油防腐处理后，宜有防雨、雪措施,运输畅通的专用场地,其周围不应堆放杂物。
（2)土建浇注混凝土时，要专人值班,防止安装的预埋件移位或损坏。
九、文明施工及安全交底：
（1）凡进入现场的人员,必须正确戴好安全帽和胸卡，高空作业施工必须佩带安全带。固定点务必牢固可靠，梯子应有防滑措施。
四、材料要求:焊接钢管、3mm厚钢板具备质量合格证明书、质量、材质检测检验报告。
五、施工工艺：
六、套管加工制作：
1、套管分类：穿厨房、卫生间楼板、地下室外墙、蓄水池池壁处均需安装防水套管，有防震要求的地方必须安装柔性防水套管，其他部位则为普通钢套管;
技术负责人
交底人
接受交底人
注：本记录一式二份,一份交接受交底人，一份存档。
技术负责人
交底人
接受交底人
注:本记录一式二份，一份交接受交底人,一份存档。
七、安装要求：
（1）套管及防水套管穿梁或剪力墙钢预埋安装时，必须随混凝土施工一次性浇固于墙（壁）内，套管内的填料应在最后充填，填料须紧密捣实。
套管的固定（见图一），使用钢筋点焊固定，不得损伤土建结构受力钢筋,针对外径大于150mm的套管周边采取钢筋加固措施;严格按预留图上所标注的规格、尺寸预埋施工，紧跟土建进度预埋后，复核有无错留或漏留；套管预埋必须做到同水平标高的套管标高偏差必须控制在5mm之
《给排水与采暖工程施工工艺标准》（ZJQ00—SG-010-2003）
《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)
《建筑安装工程施工图集》。02S404、07FK02、07FS02、99S304
《建筑工程施工质量验收统一标准》GB50300—2001
给排水工程预留预埋技术交底(2024)
工程特点
高层建筑，结构复杂，给排水系统庞大
预留预埋定义及作用
01
02
03
预留
在建筑施工过程中，根据 设计要求，提前预留出未 来需要安装的设备或管道 的孔洞、凹槽等空间。
预埋
在建筑施工过程中，将管 道、线管、接线盒等按设 计要求，预先埋设在墙体 、楼板等结构内。
适用于小型设备和一般设备，施工简单、成本 低。
钢结构基础
适用于需要经常移动或拆卸的设备，具有轻便、灵活的特点。
施工前准备工作
熟悉施工图纸
了解设备基础的尺寸、位置、标高等信息。
准备施工材料和工具
包括水泥、砂、石、钢筋、模板、支架等材 料和搅拌、振捣、切割等工具。
确定施工方案
根据设备基础类型和现场实际情况，确定合 理的施工方案。
作用
确保给排水管道、设备等 在主体结构施工完成后能 够顺利安装，提高施工效 率，保证工程质量。
重要性分析
保证施工质量
通过精确的预留预埋，可以避免后期安装过程中 对主体结构的破坏，保证施工质量。
降低工程成本
精确的预留预埋可以减少后期返工和修补工作， 从而降低工程成本。
ABCD
提高施工效率
预留预埋工作在施工前期进行，可以缩短后期安 装时间，提高整体施工效率。
预留孔洞
在建筑结构施工过程中， 根据给排水管道设计图纸 ，预留出管道穿越墙体的 孔洞。
管道安装
将加工好的管道按照设计 要求的走向、标高和坡度 进行安装，确保管道安装 位置准确。
质量检查与验收标准
质量检查
在施工过程中，对管道的加工、安装等各个环节进行质量检查，确保施工质量符合设计要求和相关标 准。

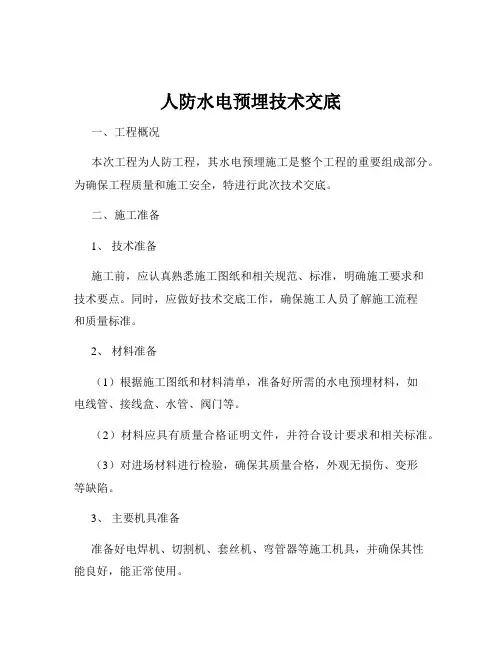

人防水电预埋技术交底
人防水电预埋技术交底一、工程概况本次工程为人防工程，其水电预埋施工是整个工程的重要组成部分。
为确保工程质量和施工安全，特进行此次技术交底。
二、施工准备1、技术准备施工前，应认真熟悉施工图纸和相关规范、标准，明确施工要求和技术要点。
同时，应做好技术交底工作，确保施工人员了解施工流程和质量标准。
2、材料准备（1）根据施工图纸和材料清单，准备好所需的水电预埋材料，如电线管、接线盒、水管、阀门等。
（2）材料应具有质量合格证明文件，并符合设计要求和相关标准。
（3）对进场材料进行检验，确保其质量合格，外观无损伤、变形等缺陷。
3、主要机具准备准备好电焊机、切割机、套丝机、弯管器等施工机具，并确保其性能良好，能正常使用。
4、作业条件准备（1）土建结构施工时，应配合土建做好预留孔洞、预埋套管等工作。
（2）施工现场应具备良好的照明和通风条件，保证施工安全和质量。
三、施工工艺流程1、电气预埋（1）电线管预埋根据施工图纸，确定电线管的走向和位置。
电线管应采用钢管或 PVC 管，其管径应符合设计要求。
电线管的弯曲半径应不小于管外径的 6 倍，弯扁度应不大于管外径的 01 倍。
电线管的连接应采用套管连接或管接头连接，连接处应牢固、密封。
电线管应固定牢固，间距均匀，与钢筋绑扎牢固。
电线管穿过建筑物的伸缩缝、沉降缝时，应设置补偿装置。
（2）接线盒预埋根据施工图纸，确定接线盒的位置。
接线盒应采用专用的接线盒，其尺寸应符合设计要求。
接线盒应固定牢固，与电线管连接紧密。
接线盒内应填满填充物，防止水泥浆进入。
2、给排水预埋（1）套管预埋根据施工图纸，确定套管的位置和规格。
套管应采用钢管，其管径应比管道管径大 2 号。
套管应固定牢固，与钢筋焊接或绑扎牢固。
套管两端应平齐，高出建筑完成面 50mm。
（2）预留孔洞根据施工图纸，确定预留孔洞的位置和尺寸。
预留孔洞应采用预留木盒或钢套管的方式。
预留孔洞应位置准确，尺寸符合设计要求。
四、质量标准1、电气预埋质量标准（1）电线管的材质、规格、型号应符合设计要求和相关标准。
1#人防预埋套管技术交底
表C2—2施工技术交底记录施工单位：山西八建集团有限公司2014年9月23 日编号：001工程名称山西翔建、御景华府房地产项目交底项目地下室人防工程给排水、消防、通风及排烟系统施工共1页第1页交底内容：地下室人防工程给排水、消防、通风及排烟系统预留预埋管技术交底一、给排水、消防工程1、穿越人防围护结构墙体和顶板的管道均应加设钢性防水套管。
（1）、穿墙管道防水及密闭处理套管加焊止水环法，在管道穿过防水混凝土结构处，预埋套管，套管中间加焊止水环，止水环应与套管满焊且严密（δ≥5，b≥50）；防水套管内径要比管道外径大30mm-50mm，穿楼板套管下端与楼面平齐，上端高出建筑地面20mm ,厕所间高出50mm。
穿墙套管两端与墙面平齐，套管与管道间的空隙用油麻填实，并用沥青灌平。
（2）配合预留预埋预留前应核对结构图与管道施工图，如有不符应及时向设计提出；预留后对所有预留洞及预埋件情况进行坐标、标高、管径等的核对、检查并做好详细的技术复核记录。
2、穿越人防围护结构内墙体的管道均应采用普通钢套管。
普通钢套管内外均涂刷防锈漆一道，在墙体配筋时将套管及时预埋到墙体里，待套管校正无误后必须进行对套管固定，避免发生位移，套管与管道间的空隙用油麻填实，并用沥青灌平。
3、接地漏的重力排水管道采用镀锌钢管，螺纹连接，管道伸进集100mm并接管至坑底200mm，地漏上口标高低于地平面5-10mm，盖板应能在地漏支口内灵活转动，明露管道刷两道沥青漆。
管道预埋时与土建密切配合。
4、套管及管道预埋时位置要准确、牢固、无遗漏，在浇注混凝土过程中派专人配合校对，看管埋件，以免移位、变形。
二、通风及排烟工程1、穿墙风管预埋应按人防设计要求安装。
通风管道穿人防围护结构及密闭墙体预埋管为直接预埋管，外径与风管外径一样，预埋管必须用3mm厚钢板密闭处理焊接。
预埋长度为500mm，两端各出混凝土墙体100mm，中间双面满焊密闭肋（δ≥5，b≥50），不得用现成钢管截断代替。
人防工程预埋施工技术交底
人防工程预埋施工技术交底引言概述：人防工程预埋施工技术交底是指在人防工程施工过程中，施工方向工程管理人员和施工人员进行技术交底，确保施工过程中的预埋工作符合相关标准和要求。
本文将从四个方面详细阐述人防工程预埋施工技术交底的内容。
一、施工要求的交底1.1 施工方法：在人防工程预埋施工中，施工方需要向工程管理人员和施工人员交底施工的具体方法。
例如，预埋管道的敷设方法、预埋钢筋的固定方式等。
这些方法需要符合相关标准和规范，确保施工质量。
1.2 施工顺序：施工方还需要向工程管理人员和施工人员交底施工的顺序。
例如，先进行哪些预埋工作，再进行哪些后续施工工作。
合理的施工顺序可以提高施工效率，减少施工风险。
1.3 施工安全：施工方在交底时还需要强调施工的安全要求。
例如，预埋施工过程中需要佩戴安全帽、安全鞋等个人防护装备，严禁在施工现场吸烟等。
这些安全要求可以有效避免施工事故的发生。
二、预埋材料的交底2.1 材料规格：施工方需要向工程管理人员和施工人员交底预埋材料的规格要求。
例如，预埋管道的材质、尺寸等。
这些规格要求需要符合相关标准，确保预埋材料的质量。
2.2 材料存放：施工方还需要交底预埋材料的存放方式。
例如，预埋钢筋需要存放在干燥通风的场所，避免受潮生锈。
预埋管道需要放置在平整的地面上，避免变形或损坏。
2.3 材料验收：施工方需要向工程管理人员和施工人员交底预埋材料的验收标准。
例如，预埋钢筋的验收标准包括表面无锈蚀、尺寸符合要求等。
通过严格的验收，可以确保预埋材料的质量。
三、施工质量的交底3.1 施工精度：施工方需要向工程管理人员和施工人员交底施工的精度要求。
例如，预埋管道的敷设需要保证管道的中心线与设计要求的偏差在允许范围内。
通过交底施工精度要求，可以提高施工质量。
3.2 施工缝隙：施工方还需要交底施工过程中的缝隙要求。
例如，预埋管道的接口需要保证缝隙的均匀性和密封性。
合理的缝隙要求可以确保预埋工程的稳定性和耐久性。
地下室人防给排水套管预留预埋技术交底
中国建筑项目管理表格分项工程技术交底卡表格编号CSCEC-PM-0803工程名称及编码半岛名邸（西区）楼栋号12#~14#楼分项工程名称套管预留预埋工程量分包公司河北成源劳务分包有限公司负责人交底内容：一、施工准备1．图纸、图集与规范（1）《采暖通风与空气调节设计规范》GB50019-2003（2）《通风空调工程施工质量验收规范》GB50243-2002（3）《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002（4）《防空地下室通风设备安装》07FK02（5）《防空地下室给排水设施安装》07FS022．材料控制材质为钢板卷管套管，厚度必须满足国家标准与设计要求。
3. 施工机具与施工人员根据现场施工进度，配置相应的施工机具，如电焊机、砂轮切割机、等离子切割机、钢卷尺、灭火器等。
编制劳动力进场计划，根据进度计划适时增加劳动力。
二、施工进度要求第 1 页共8 页第 2 页共8 页2、刚性防水穿墙套管预留（1）地下室穿墙与穿楼板套管均采用刚性防水套管，具体制作方法见下图：（2）施工班组在施工前应认真理解施工图纸、规范与图集，结合现场情况，确定安装的位置与套管的规格型号，避免出现不必要的返工。
（3）翼环与穿墙短管的结合部位应双面施焊，双面施焊过程中要保证止水环不变形、无夹渣、咬肉等现象。
焊缝要求饱满、均匀、严密。
（4）套管在安装前需除锈、清除焊渣，用磨光机清除毛刺，并在内刷红丹防锈漆两道。
（5）选用适当的塑料袋装入锯末、泡沫塑料等，塞进套管并填实，在套管两侧用彩条布封好，并用钢丝扎牢，然后分规格堆放整齐。
第 4 页共8 页（6）套管安装时，如需截断结构钢筋，需事前与土建协商加固措施后实施。
钢筋应绑扎成“#”字型将套管固定牢靠，并与套管点焊，防止套管发生偏移。
3、气密测量管（1）本工程人防区域每个口部的防毒通道、密闭通道的防护密闭门门框墙、密闭门门框墙上设置DN50的气密测量管，要求用镀锌钢管制作。
