稳压二极管检测

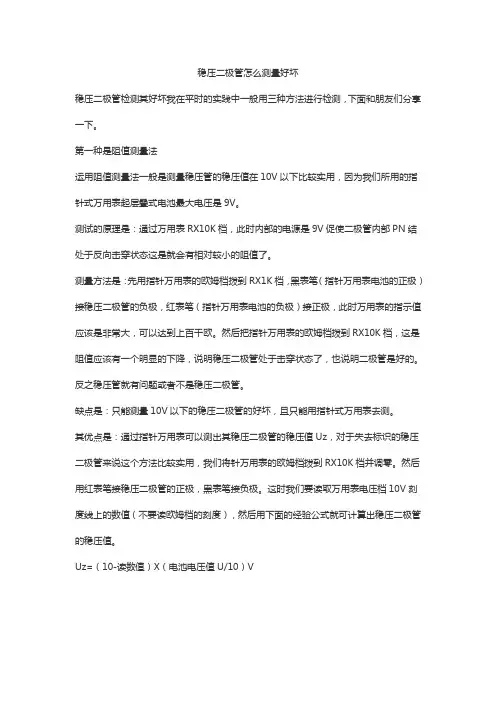

稳压二极管怎么测量好坏
稳压二极管怎么测量好坏稳压二极管检测其好坏我在平时的实践中一般用三种方法进行检测，下面和朋友们分享一下。
第一种是阻值测量法运用阻值测量法一般是测量稳压管的稳压值在10V以下比较实用，因为我们所用的指针式万用表起层叠式电池最大电压是9V。
测试的原理是：通过万用表RX10K档，此时内部的电源是9V促使二极管内部PN结处于反向击穿状态这是就会有相对较小的阻值了。
测量方法是：先用指针万用表的欧姆档拨到RX1K档，黑表笔（指针万用表电池的正极）接稳压二极管的负极，红表笔（指针万用表电池的负极）接正极，此时万用表的指示值应该是非常大，可以达到上百千欧。
然后把指针万用表的欧姆档拨到RX10K档，这是阻值应该有一个明显的下降，说明稳压二极管处于击穿状态了，也说明二极管是好的。
反之稳压管就有问题或者不是稳压二极管。
缺点是：只能测量10V以下的稳压二极管的好坏，且只能用指针式万用表去测。
其优点是：通过指针万用表可以测出其稳压二极管的稳压值Uz，对于失去标识的稳压二极管来说这个方法比较实用，我们将针万用表的欧姆档拨到RX10K档并调零。
然后用红表笔接稳压二极管的正极，黑表笔接负极。
这时我们要读取万用表电压档10V刻度线上的数值（不要读欧姆档的刻度），然后用下面的经验公式就可计算出稳压二极管的稳压值。
Uz=（10-读数值）X（电池电压值U/10）V第二种是电压测量法这种测量方法比较简单，我们一般用数字万用表的直流电压档直接去测稳压二极管的输出稳压值，如果所测得的直流电压结果等于稳压二极管的稳压值则就说明这这稳压二极管是工作正常的，也说明了其二极管是好的。
我认为以上两种方法都适合测量手机上是稳压二极管，因为它们的稳压值一般较低，有的不超过10V的稳压电压值。
第三种用摇表测量高电压稳压二极管对于稳压电压较高的稳压二极管有时我们也可以用摇表进行检测。
我们在二极管上接好摇表的接线柱，按照额定转速摇动兆欧表的手柄，当发现兆欧表比较稳定地停留在某一刻度说明这个质量是好的稳压二极管，若摆动比较厉害说明稳压二极管质量很差或者根本不是稳压二极管，接线如下图所示的那样，这种方法我在使用中用的很少。
如何用万用表检测各种二极管好坏
一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。
通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。
1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。
两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。
在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。
2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。
硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。
正向电阻越小越好，反向电阻越大越好。
正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。
若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。
若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。
来源:输配电设备网3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。
其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。
也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。
如图4-71所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。
（二）稳压二极管的检测1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。
稳压二极管IQC来料检验作业指导书
在常温（25±3℃）下，根据产品规格书的要求， 施加稳压管的规定反向电压 Vz 后，用万用表行 测试其反向电流 Iz
万用表
3
电气性能
稳压值 Vz
稳压值符合产品规格书要求。见附表
在常温（25±3℃）下，用恒流源施加规定的稳
B AQL=0.4
Ⅱ
压电流 Iz 后，用万用表测试其稳压值 Vzr
恒流源
★★稳压电压 Cpk 值
湿热箱
9
环境试验
★双 85 老化
外观无可见损伤，IR 小于 2 倍规定值，△ Vz≤2%Vz 电性能测试符合要求
在 85±2℃,85%RH 下，将稳压二极管和合适的负载电阻 串联，施加稳压二极管的额定稳压电压工作 168h，恢复 2h。
高温箱
B (5;0,1)
特殊 特殊
★低温贮存
外观无可见损伤，电性能测试符合要求
S-4
耐焊接热
将二极管引脚浸入 270℃±5℃的无铅锡炉中(锡面距基体 1~2mm),10±1s, 二极管本体应无变化,引 脚与本体处无滓锡现象，且取出后其电性能不变。
焊锡槽
引脚强度 －弯曲
引脚无断裂、引脚和本体无松动或脱落
将元器件引脚按相反方向连续弯曲两次（共四 次）后。将稳压二极管放在-25±5℃的低温箱内放置 48h 后取出 在常态（温度 25±3℃ 湿度 40－80%）下恢复 2h
低温箱
10
有害物质
ROHS 测试
按《ROHS 物料检验流程》标准执行
REACH 评估
供应商提供第三方 RECH 检测报告及提供声明函
检验要求及注意事项： 1.”★”为型式试验项目，正常进货检验免检，尺寸仅供参考，“★★”为评价项目标准。 2. 其余项目按《抽样标准》执行。

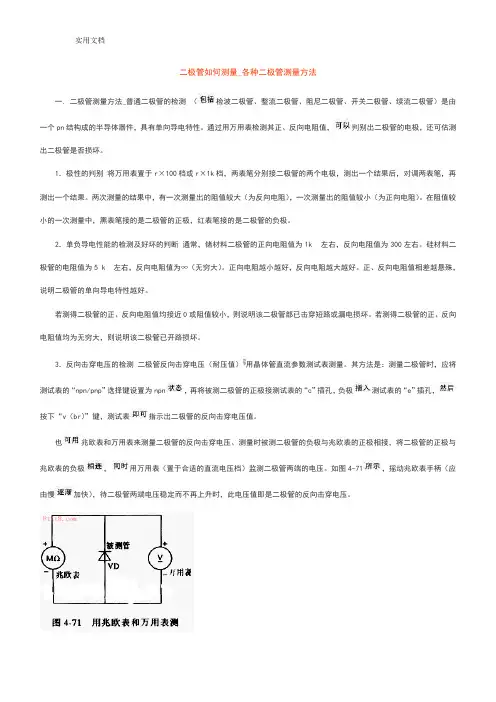

二极管如何能测量_各种二极管测量方法
二极管如何测量_各种二极管测量方法一. 二极管测量方法_普通二极管的检测（检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个pn结构成的半导体器件，具有单向导电特性。
通过用万用表检测其正、反向电阻值，判别出二极管的电极，还可估测出二极管是否损坏。
1．极性的判别将万用表置于r×100档或r×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。
两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。
在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。
2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1k左右，反向电阻值为300左右。
硅材料二极管的电阻值为5 k左右，反向电阻值为∞（无穷大）。
正向电阻越小越好，反向电阻越大越好。
正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。
若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管部已击穿短路或漏电损坏。
若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。
3．反向击穿电压的检测二极管反向击穿电压（耐压值）用晶体管直流参数测试表测量。
其方法是：测量二极管时，应将测试表的“npn/pnp”选择键设置为npn，再将被测二极管的正极接测试表的“c”插孔，负极测试表的“e”插孔，按下“v（br）”键，测试表指示出二极管的反向击穿电压值。
也兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极，用万用表（置于合适的直流电压档）监测二极管两端的电压。
如图4-71，摇动兆欧表手柄（应由慢加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。
二. 二极管测量方法_稳压二极管的检测1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。
二极管的检测与识别
普通二极管 齐纳二极管 (ZENERDIODE)
整流二极管
知识1 国产二极管型号命名方法
1、二极管型号：□□□□□，由5部分组成。 2、各部分含义：比如2DZ9A
第一部分
用数字表示电极 数
第二部分
字母表示器件的材料 和类型
第三部分
字母表示器件的用途
第四部分 第五部分
数字表示 序号 字母表示 规格
2、发光二极管的识别与检测
（1）单色发光二极管的检测
①目测极性 判别红外发光二极管的正、负电极。红外发光二极管 有两个引脚，通常长引脚为正极，短引脚为负极。因红外
发光二极管呈透明状，所以管壳内的电极清晰可见，内部
电极较宽较大的一个为负极，而较窄且小的一个为正极。
知识3 二极管的识别
2、发光二极管的识别与检测
则说明该二极管内部已击穿短路或漏电损坏。若测得二极管
的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。
知识3 二极管的识别
（3）反向击穿电压的检测
二极管反向击穿电压（耐压值）可以用晶体管直流参数 测试表测量。其方法是：测量二极管时，应将测试表的 “NPN/PNP”选择键设置为NPN状态，再将被测二极管的正 极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然 后按下“V”键，测试表即可指示出二极管的反向击穿电压值。
知识2 二极管的类型与用途
1、整流二极管：主要用于把交流电变换成直流电。 结构为面接触型， 结电容较大，工作频率 较窄（3KHz） 常用型号： 2CZ、2DZ、 1N4001~IN4007（1A） IN5391~IN5399（1.5A） IN5400~IN5418 （3A） 选择整流管时主要考虑其 最大整流电流、最高反向 工作电压是否满足要求。
二极管、三极管、稳压管的万用表测法
二极管、三极管、稳压管的万用表测法1.用数字万用表的二极管档位测量二极管。
测二极管时，使用万用表的二极管的档位。
若将红表笔接二极管阳（正）极，黑表笔接二极管阴（负）极，则二极管处于正偏，万用表有一定数值显示。
若将红表笔接二极管阴极，黑表笔接二极管阳极，二极管处于反偏，万用表高位显示为“1”或很大的数值，此时说明二极管是好的。
在测量时若两次的数值均很小，则二极管内部短路；若两次测得的数值均很大或高位为“1”，则二极管内部开路2．用数字万用表测量三极管（1）用数字万用表的二极管档位测量三极管的类型和基极b判断时可将三极管看成是一个背靠背的PN结，如图2.1所示。
按照判断二极管的方法，可以判断出其中一极为公共正极或公共负极，此极即为基极b。
对NP N型管，基极是公共正极；对PNP型管则是公共负极。
因此，判断出基极是公共正极还是公共负极，即可知道被测三极管是NPN或PNP型三极管。
（2）发射极e和集电极c的判断利用万用表测量β（HFE）值的档位，判断发射极e和集电极c。
将档位旋至MF E基极插入所对应类型的孔中，把其于管脚分别插入c、e孔观察数据，再将c、e孔中的管脚对调再看数据，数值大的说明管脚插对了。
（3）判别三极管的好坏测试时用万用表测二极管的档位分别测试三极管发射结、集电结的正、反偏是否正常，正常的三极管是好的，否则三极管已损坏。
如果在测量中找不到公共b 极、该三极管也为坏管子。
（1）检查三极管的两个PN结。
我们以PNP管为例来说明，一只PNP型的三极管的结构相当于两只二极管，负极靠负极接在一起。
我们首先用万用表R×100或R×1K挡测一下e与b之间和e与c之间的正反向电阻。
当红表笔接b 时，用黑表笔分别接e和c应出现两次阻值小的情况。
然后把接b 的红表笔换成黑表笔，再用红表笔分别接e和c，将出现两次阻值大的情况。
被测三极管符合上述情况，说明这只三极管是好的。
（2）检查三极管的穿透电流：我们把三极管c、e之间的反向电阻叫测穿透电流。
二极管的引脚判别及其好坏的测量方法
二极管的引脚判别及其好坏的测量方法
二极管的引脚判别及其好坏的测量方法如下：
1. 判别极性：将万用表选在R×100挡或R×1k挡，两表笔分别接二极管的两个电极。
若测出的电阻值较小（硅管为几百欧姆到几千欧姆，锗管为
100Ω~1kΩ），说明是正向导通，此时黑表笔接的是二极管的正极，红表
笔接的则是负极；若测出的电阻值较大（几十千欧姆到几百千欧姆），为反向截止，此时红表笔接的是二极管的正极，黑表笔为负极。
2. 检测好坏：对于发光二极管，观测时，长脚为正。
用表测时若表有读数，则此时红表笔所测端为二极管的正极，同时发光二极管会发光。
若没有读数，则将表笔反过来再测一次。
如果两次测量都没有示数，表示此发光二极管已经损坏。
对于稳压二极管，有黑圈的一端为负。
用表测时，若有示数，则红表笔所测端为正，黑表笔端为负。
若没有，反过来再测一次。
如果两次测量都没有示数，表示此稳压二极管已经损坏。
对于整流二极管，有白色圈的为负。
用表测时，若有示数，则红表笔所测端为正，黑表笔端为负。
若没有，反过来再测一次。
如果两次测量都没有示数，表示此整流二极管已经损坏。
以上内容仅供参考，建议查阅专业的电子技术书籍获取更全面和准确的信息。
实验一 二极管的测试及应用电路
实验一二极管的测试及应用电路一、实验目的1、进一步了解二极管的基本特性。
2、掌握二极管在电路中的限幅作用。
3、掌握稳压管的测试方法及稳压特性。
二、实验设备与器件1、设备：输出电压可调的直流稳压电源1台，双踪示波器1台，万用表1台。
2、器件：二极管，6v稳压管各一只，导线若干。
三、实训原理1. 二极管极性，正、反向电阻的测量、质量的识别模拟表：将红、黑表笔分别接二极管的两个电极：万用表拨到R⨯10或R⨯1k电阻档若测得的电阻值很小（几千欧以下）→正向电阻。
（黑表笔所接电极为二极管正极，红表笔所接电极为二极管的负极）；若测得的阻值很大（几百千欧以上）→反向电阻。
黑表笔所接电极为二极管负极，红表笔所接电极为二极管的正极数字表：测二极管时，使用万用表的二极管的档位。
若将红表笔接二极管阳（正）极，黑表笔接二极管阴（负）极，则二极管处于正偏，万用表有一定数值显示，一般为0.6V左右。
若将红表笔接二极管阴极，黑表笔接二极管阳极，二极管处于反偏，万用表高位显示为“1”或很大的数值，此时说明二极管是好的。
在测量时若两次的数值均很小，则二极管内部短路；若两次测得的数值均很大或高位为“1”，则二极管内部开路。
表一2.二极管组成限幅如图由二极管组成限幅电路，它是利用二极管单向导电性，把输出的电压值限幅在要求的范围内，在电路中起保护作用。
Ui为输入正弦交流电压10V，直流电源U r＝5V，限流电阻R＝1K，该电路的功能把输出电压U0的幅值加以限制。
3. 用万用表检测稳压二极管（如何区别二极管和稳压管）稳压二极管的外型与普通二极管相似，极性判断方法与普通二极管相同，只有当外加反向电压超过稳压管的稳压值时，稳压管工作在稳压状态。
稳压值的判断电路：四、实训步骤1、测量二极管的正反向电阻填入表一；2、调整仪器：①用信号发生器做信号源，输入峰值为10V的正弦交流电压；②用直流稳压电源提供Ur＝5V的电压。
③预热双踪示波器，调整好初始状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
稳压二极管的检测
（1）正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。
塑封稳压二极管管体上印有彩色标记的一端为负极，另一端为正极。
对标志不清楚的稳压二极管，也可以用万用表判别其极性，测量的方法与普通二极管相同，即用万用表R×1k档，将两表笔分别接稳压二极管的两个电极，测出一个结果后，再对调两表笔进行测量。
在两次测量结果中，阻值较小那一次，黑表笔接的是稳压二极管的正极，红表笔接的是稳压二极管的负极。
若测得稳压二极管的正、反向电阻均很小或均为无穷大，则说明该二极管已击穿或开路损坏。
（2）稳压值的测量用0~30V连续可调直流电源，对于13V以下的稳压二极管，可将稳压电源的输出电压调至15V，将电源正极串接1只1.5kΩ限流电阻后与被测稳压二极管的负极相连接，电源负极与稳压二极管的正极相接，再用万用表测量稳压二极管两端的电压值，所测的读数即为稳压二极管的稳压值。
若稳压二极管的稳压值高于15V，则应将稳压电源调至20V以上。
也可用低于1000V的兆欧表为稳压二极管提供测试电源。
其方法是：将兆欧表正端与稳压二极管的负极相接，兆欧表的负端与稳压二极管的正极相接后，按规定匀速摇动兆欧表手柄，同时用万用表监测稳压二极管两端电压值（万用表的电压档应视稳定电压值的大小而定），待万用表的指示电压指示稳定时，此电
压值便是稳压二极管的稳定电压值。
若测量稳压二极管的稳定电压值忽高忽低，则说明该二极管的性不稳定。
稳压管常用在整流滤波电路之后，用于稳定直流输出电压的小功率电源设备中。
如图2所示，由R、Dz组成的就是稳压电路，稳压管在电路中稳定电压的原理如下：
只要R参数选得适当，就可以基本上抵消Vi的升高值，因而使Vo基本保持不变。
可见，在这种稳压电路中，起自动调节作用的主要是稳压二极管Dz，当输出电压有较小的变化时，将引起稳压二极管电流Iz的较大变化，通过限流电阻R的补偿作用，保持输出电压Vo基本不变。
限流电阻R的选择：
（1）当I0=I0min、VI=VImax时要求：（2）当I0=I0max、VI=VImin时要求：故R的取值范围为：。
