氧化锌避雷器使用说明书
交流无间隙氧化锌避雷器说明书
交流无间隙氧化锌避雷器一、产品型号、规格及技术参数产品型号、规格及技术参数符合国标GB11032-2000《交流无间隙金属氧化物避雷器》标准。
产品型号定义如下：HY W - /注：“用途”字母下标数字为设计序号。
产品型号、规格及技术参数见表一。
用户有特殊要求，可协商。
二、用途及特性：用于保护电力系统各种电气设备免受过电压损坏。
在正常工作电压下，仅微安级电流流过，当过电压侵入时，流过避雷器的电流迅速增大，同时限制过电压的幅值，释放过电压能量。
过电压消失后氧化锌避雷器又恢复高阻状态，使电力系统电气设备安全正常工作。
具有外形尺寸小、重量轻、密封性能强、防爆性能好等优点三、适用条件1、环境温度-40~60o C。
2、海拔高度不超过2000m。
3、交流系统的频率为48~62HZ。
4、连续施加在避雷器的工频电压不超过避雷器的持续运行电压。
5、最大风速为35m/s。
四、型号及技术参数表一五、安装用户可将避雷器上部接高压端，下部用于固定避雷器和接地。
外型及安装尺寸见下图和表一：图 1 图 2六、用户须知用户根据被保护对象和使用地区正确选择避雷器的型号和参数。
在运输、贮存、开箱和安装时，注意避雷器不要受到冲击和碰撞，在安装使用前，放在清洁、干燥的房间内，不要受到腐蚀性气体或液体的侵蚀。
1、避雷器在投入运行前和投入运行1～2年后作预防性试验，其项目为：直流参考电压U1mA测量(其值应不小于表一中的规定)；0.75U1mA下漏电流测量(所有型号的漏电流值均不大于50 )。
2、避雷器两端长期施加的电压不得超过避雷器的持续运行电压。
3、无间隙避雷器绝对不允许做工频放电电压试验，否则会损坏避雷器。
4、用户在遵守本规定条件下，按常规使用避雷器，自发货之日起，三年内产品因质量不良而发生损坏不能正常运行，可无偿更换或修理。
HDYB-30氧化锌避雷器测试仪使用说明书
FEDYB¨
30氧 化锌避雷器测 试仪
四 、仪 器使 用 方 法 1、 将仪器可靠接地 。
将 端 )上 。
3、
/2、
MoA的 一端插入 高压 (H端 )座 内,测 试线 —端接在 M0A端 子上 ,另 一端接在低压 端
(L
接通 电源 ,打 开 电源开 关 ,仪 器 内部 白检后 ,报 警指示灯 亮 ,放 电指示灯 亮 ,电 压 、 电流显示值 ” 为零 。如显示不 为零 ,按 一 下 “ 检测 键 ,示 值 复零 。 “ ” 4、 按下 高压 按钮 ,按 钮 内灯亮 ,报 警灯 灭 ,仪 器进入 检测待机状 态 。 “ ” 5、 按下 捡测 按钮 约 1秒 钟后松 开 ,仪 器将 白动完成 MQA的 测试 ,其 结果有如下 两种情况 1)如 果报警灯亮 ,表 明 MoA内 部有接触 不 良的现象 ,或 者是外部接线 不牢 。待放 电灯亮 ,检 查外 ” 部接线 ,或 者 更换试 品 ,按 两次 “ 高压 按钮 ,进 行下 一 次检测 。
:
和
0。
进行下 一 次检测 。
2)如 果报警灯不亮 ,表 明 MoA内 部接触 良好 ,仪 器 自动测 量 出 1mA下 的直流参考 电压 (U1献 ) 兀 U1mA下 的泄漏 电流 (Id),并 记忆在两块 数显表 上 ,待 放 电指示灯亮表 示检测结束 ,可 更换 MoA
五、常见故障分析
常见故 障
保定华电电气有限公司
,
LEDYB-30氧 化锌避 雷器测 试仪
六 、售 后 服 务 条 款 ¤ 1.凡 购本公司产品随机携带产品保修单 ,自 购机之 日起 凭保修单保修 五年 2.订 购产品交货时,当 场捡验并填好保修单 。 新机 。侏修期外 维修 调试适 当收 费 。 在保修 期内,维 修不收维修费 ,购 机不满三个月可免费调换 4.属 下列情况 之 一者不予保修 1)用 户对仪器有 自行拆 卸或对仪器工艺结构有人 为变更 。 2)因 用户保管或使用不 当造成仪器的严重 损坏 。 3)属 于用户其它原因造成的损坏 。
ZXBLQ-I氧化锌避雷器测试仪使用详解
ZXBLQ-I氧化锌避雷器测试仪使用说明书武汉国电中星电力设备有限公司目录一、产品用途.............................................. - 2 -二、产品特点.............................................. - 2 -三、技术指标.............................................. - 3 -四、仪器面板介绍.......................................... - 4 -五、使用方法.............................................. - 5 - 1．带电测试接线方法...................................... - 5 - 2．实验室测试接线方法.................................... - 6 - 3. 仪器软件使用.......................................... - 7 - 4．上位机软件使用....................................... - 13 - 六、避雷器测量原理和性能判断............................. - 13 - 1．避雷器测量原理....................................... - 13 - 2．避雷器性能判断....................................... - 14 - 3．相间干扰............................................. - 15 -七、注意事项............................................. - 15 -八、运输、贮存........................................... - 15 -九、附件清单............................................. - 16 -一、产品用途ZXBLQ-I氧化锌避雷器测试仪是用于检测避雷器电气性能的专用仪器，该仪器适用于各种电压等级的避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。
氧化锌避雷器的特点和使用方法 (图文) 民熔
氧化锌避雷器的特点民熔 HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用②电气试验： 1)绝缘电阻，用2500V兆欧表测量绝缘电阻，与同类避雷器试验值进行比较，绝缘电阻值应未有明显变化； 2)工频击穿电压试验，FS型避雷器工频放电电压标准：额定电压为3kV、6kV、10kV时；新装和大修后的避雷器为9～11kV、16～19kV、27～30kV；运行中的避雷器为8～12kV、15～21kV、23～33kV； 3)FZ型避雷器一般可不做工频放电试验，但要做避雷器泄漏电流测量。
民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型七大特性：一、氧化锌避雷器的通流能力大这主要体现在避雷器具有吸收各种雷电过电压、工频暂态过电压、操作过电压的能力。
川泰生产的氧化锌避雷器的通流能力完全符合甚至高于国家标准的要求。
线路放电等级、能量吸收能力、4/10纳秒大电流冲击耐受、2ms方波通流能力等指标达到了国内领先水平。
二、氧化锌避雷器的保护特性优异氧化锌避雷器是用来保护电力系统中各种电器设备免受过电压损坏的电器产品，具有良好保护性能。

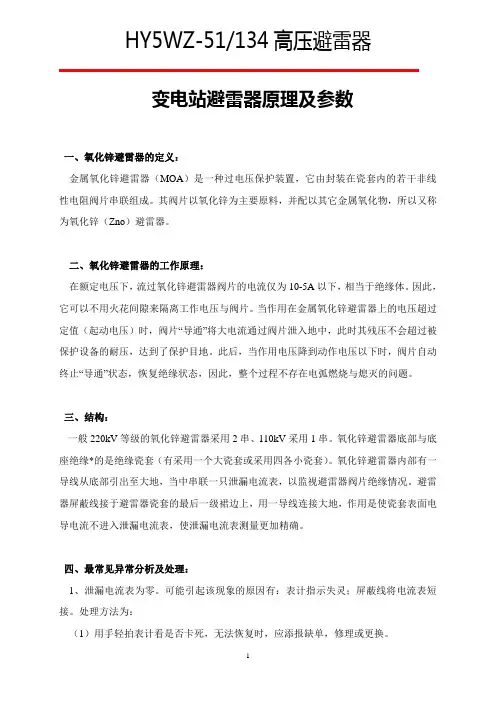

HY5WZ-51高压避雷器说明书
HY5WZ-51/134高压避雷器变电站避雷器原理及参数一、氧化锌避雷器的定义：金属氧化锌避雷器（MOA）是一种过电压保护装置，它由封装在瓷套内的若干非线性电阻阀片串联组成。
其阀片以氧化锌为主要原料，并配以其它金属氧化物，所以又称为氧化锌（Zno）避雷器。
二、氧化锌避雷器的工作原理：在额定电压下，流过氧化锌避雷器阀片的电流仅为10-5A以下，相当于绝缘体。
因此，它可以不用火花间隙来隔离工作电压与阀片。
当作用在金属氧化锌避雷器上的电压超过定值（起动电压）时，阀片“导通”将大电流通过阀片泄入地中，此时其残压不会超过被保护设备的耐压，达到了保护目地。
此后，当作用电压降到动作电压以下时，阀片自动终止“导通”状态，恢复绝缘状态，因此，整个过程不存在电弧燃烧与熄灭的问题。
三、结构：一般220kV等级的氧化锌避雷器采用2串、110kV采用1串。
氧化锌避雷器底部与底座绝缘*的是绝缘瓷套（有采用一个大瓷套或采用四各小瓷套）。
氧化锌避雷器内部有一导线从底部引出至大地，当中串联一只泄漏电流表，以监视避雷器阀片绝缘情况。
避雷器屏蔽线接于避雷器瓷套的最后一级裙边上，用一导线连接大地，作用是使瓷套表面电导电流不进入泄漏电流表，使泄漏电流表测量更加精确。
四、最常见异常分析及处理：1、泄漏电流表为零。
可能引起该现象的原因有：表计指示失灵；屏蔽线将电流表短接。
处理方法为：（1）用手轻拍表计看是否卡死，无法恢复时，应添报缺单，修理或更换。
（2）用令克棒将屏蔽线与避雷器导电部分相碰之处挑开，既可恢复正常。
2、泄漏电流表指示偏大：根据历史数据进行分析，如发现表计打足，应判断避雷器有问题，应立即汇报调度，将避雷器退出运行，请检修检查。
3、避雷器瓷套管破裂放电。
在工频情况下，避雷器的瓷套管用于保证避雷器必要的绝缘水平，如果瓷套管发生破裂放电，则将成为电力系统的事故隐患。
此种情况，应及时停用、更换。
4、避雷器内部有放电声。
在工频情况下，避雷器内部是没有电流通过的。
氧化锌避雷器测试仪使用操作规程范文（二篇）
氧化锌避雷器测试仪使用操作规程范文1. 测试仪器介绍氧化锌避雷器测试仪是一种用于测量和检测氧化锌避雷器电气性能的专用设备。
其主要功能是测量避雷器的残压和耐压指标，从而判断其是否正常工作。
本测试仪器采用先进的电子技术和数字显示技术，具有高精度、稳定性好、操作简单等特点。
2. 装置准备2.1 准备一台工作正常的氧化锌避雷器测试仪。
2.2 检查测试仪器的电源线和接地线是否正常连接，并确保连接牢固可靠。
2.3 检查测试仪器的各项测量功能是否正常。
3. 安装氧化锌避雷器3.1 安装氧化锌避雷器前，应先检查其外观是否完好无损。
3.2 选择合适的安装位置，并确保氧化锌避雷器的接地线连接良好。
3.3 按照氧化锌避雷器的安装要求进行固定安装。
4. 连接测试仪器4.1 将测试仪器的电源线插入电源插座，并打开电源开关。
4.2 将测试仪器的接地线与氧化锌避雷器的接地线相连，并确保连接良好。
4.3 将测试仪器的测试线分别连接到氧化锌避雷器的残压测试接口和耐压测试接口。
5. 开始测试5.1 打开测试仪器的电源，确保测试仪器处于正常工作状态。
5.2 根据氧化锌避雷器的型号和参数设置相应的测试参数，如测量范围、测试时间等。
5.3 按下测试仪器上的开始测试按钮，开始对氧化锌避雷器进行测试。
5.4 等待测试仪器完成测试，结果将会显示在测试仪器的显示屏上。
6. 结果分析6.1 根据测试仪器显示的结果，判断氧化锌避雷器的残压和耐压是否符合规范要求。
6.2 若测试结果显示正常，则说明氧化锌避雷器处于良好状态，可以投入使用。
6.3 若测试结果显示异常，建议及时更换或修理氧化锌避雷器。
7. 测试记录7.1 在测试完成后，及时记录测试结果和所测试的氧化锌避雷器信息，包括型号、序列号等。
7.2 需要记录的信息应准确、完整，以便后续查询和分析。
8. 设备维护8.1 每次使用完毕后，应将测试仪器彻底清洁干净，并做好防尘防潮工作。
8.2 定期检查和校准测试仪器，确保其准确性和可靠性。
HDY-20氧化锌避雷器(HXD)
电源：锂离子电池充电插孔。（充电器上的指示灯指示电池状态，红灯表示正 在充电，绿灯表示已经充满。）
电压信号：取自 PT 二次侧，57.74V。 电流信号：取自避雷器计数器两端。 五、操作步骤 1.接线图示意如图二所示，接线步骤如下：
图二
7
4
HDY-20 氧化锌避雷器测试仪
HDY-20 氧化锌避雷器测试仪
1. 遵守高压试验安全工作规程。 2. 开机前仪器应可靠接地。 3. 先开机，再接信号线，此顺序不可逆转。 4. 接电压信号测试线时，应格外小心，避免由于操作不当致使 PT 短路。 5. 仪器存放时，应检查电源开关是否为关闭状态，忘记关闭电源，可能损坏
电池。 6. 仪器长时间不用，应每隔 3～4 个月充电一次,以延长电池使用寿命。
②此时按选择键，光标向下移动，按确认键，光标向右移动，设置完合适的 选项后，长按确认键 2 秒钟，仪器进入测量状态。
③数秒后，显示测量结果，如下页图四所示。
测试结果中各符号含义：
Vx：系统电压有效值
IX ：全电流有效值
IRP ：阻性电流峰值
ICP ：容性电流峰值
θ ：电压与电流的相位角 P ：有功功率
打印机会暂时停下来，这时可以进入送纸方式，再次按 SEL 键，打印机又继续打印。 2.自检测方式：
打印机自检打印时，在线指示灯灭，用户主机不能向打印机发送数据。自检打印内 容为全部字符集的字符和汉字，自检后打印机处于在线状态，可以接收数据。如果 自检正常，说明打印机除接口外一切正常。
一、前言 HS400C 氧化锌避雷器阻性电流测试仪，是为电力系统金属氧化物避雷器带电
I1RP、I3RP、I5RP、I7RP：基波和 3、5、7 次谐波阻性电流峰值
图三 5
人民电器 YH氧化锌避雷器 产品说明书
概述金属氧化锌避雷器是目前国际最先进的过电压保护器。
由其核心元件采用氧化锌电阻片，与传统碳化硅避雷器相比，改了避雷器的伏安特性，提高了过电压通流能力，从而使避雷器特征的根本变化。
当避雷器在正常丁作电压下，流过避雷器的电流仅有微安级，当遭受过电压时，由于氧化锌电阻片的非线性，流过避雷器的电流瞬间达数千安培，避雷器处于导通状态，释放过电压能量，从而有效地限制了过电压对输变电设备的侵害。
产品性能符合GB/T11032、JB /T8952、IEC60099-4、IEC62.11标准技术要求。
用途特点金属氧化锌避雷器用于保护交流电力系统的电气设备免遭大气过电压和操作过电压损坏。
使用环境条件1、环境温度不高于+40℃，不低于-40℃。
2、海拔高低不超过1000-2000m (高原地区应在订货时注册)。
3、交流系统频率50Hz 或60Hz 。
4、长期施加在避雷器上工频电压不超过避雷器持续运行电压。
5、最大风速不超过35m /s 。
6、地震烈度7度及以下地区。
7、污秽地区要注明。
型号及其含义附加特征W 防污， G:高原K:抗震型，TLB （热爆压脱离器）标称放电电流下最大残压kV 避雷器额定电压kV 设计序号S:配电，Z:电站， R:电容器组， X:线路，T:铁道，D:发电机、电动机，W:无间隙 C:有串联间隙：标称放电电流kA 复合外套金属氧化锌避雷器:YH氧化锌避雷器高压电器153154避雷器型号系统额定电压YH1.5W-0.28/1.3直流参考电压U1mA )雷电冲击电流下残压陂波冲击电流下残压≯kVkV 0.2261.3YH氧化锌避雷器0.28-0.8kV 低压型避雷器电气参数YH1.5W-0.28(0.5)YH1.5W-0.8/3.9避雷器型号系统额定电压雷电冲击电流下残压陂波冲击电流下残压≯kV15305017.334.557.5YH5WS-10/30YH5WS-17/503-10kV 配电型避雷器电气参数YH5WS-10/30*H5WS-5/15*3-10kV 保护电容器组型避雷器电气参数避雷器型号系统额定电压YH5WR-5/13.5YH5WR-10/27YH5WR-17/45雷电冲击电流下残压≯kV13.527操作冲击电流下残压YH氧化锌避雷器3-10kV 电站型避雷器电气参数YH5WR-10YH5WR-1710高压电器155YH5WZ-10/27YH5WZ-17/45避雷器型号系统额定电压YH5WZ -5/13.5雷电冲击电流下残压陂波冲击电流下残压≯kV 13.515.5156避雷器型号5WD-4/9.55WD-8/18.75WD-13.5/31陂波残压不大于5kA)kVp3.15-10.5kV电动机用避雷器电气参数电动机额定电压雷电残压不大于(2.5kAkVp3.156.310.10.79.5避雷器型号YH5WD-4/9.5 YH5WD-8/18.7 YH5WD-13.5/31 YH5WD-17.5/40陂波残压不大于5kA)kVp3.15-13.8kV发电机用避雷器电气参数发电机额定电压雷电残压不大于(2.5kAkVp3.15 6.3 10 13.810.79.5YH氧化锌避雷器YH2.5WD-13.5/31YH2.5WD-8/18.7YH5WD-13.5/31YH5WD-8/18.73.15-20kV 电动机中性点用避雷器电气参数6~42kV 氧化有串联间隙型复合外套锌避雷器电气参数表避雷器型号YH1.5WD -2.4/6YH1.5WD -4.8/12YH1.5WD -8/19YH1.5WD -10.5/23YH1.5WD -12/26YH1.5WD -13.7/29.2YH1.5WD -15.2/31.7U1mA 雷电残压不大于(1.5kA )kV p YH5CS -7.6/27YH5CS -12.7/45YH5CZ -7.6/24避雷器型号YH氧化锌避雷器YH1.YH16.0YH5CS YH5CS 注:Z 型外型及安装尺寸参照YH5WZ -6/10电站型避雷器尺寸图27452441标称电流下5kA 残压波形8/20≯kV 高压电器15715835-110kV 电站型避雷器电气参数6-10kV 线路型避雷器电气参数避雷器型号系统额定电压YH5WX -10/30YH5WX -17/50雷电冲击电流下残压陂波冲击电流下残压≯kV 305039.557.5YH氧化锌避雷器YH5WX-10/30YH5WX-17/5035-110kV 线路有串联间隙避雷器型电气参数35-110kV 变压器中性点型用避雷器电气参数YH氧化锌避雷器35-110kV 线路无间隙型避雷器电气参数高压电器159160注："*" 为大方波通流容量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地址：xxxx
电话：xx 传真：xx
邮编：xx 手机：xx Email：xx
复合外套交流无间隙
金属氧化物避雷器使用说明书
xxxx有限公司
电话：xxxxxx
简介
氧化锌避雷器是当今最先进的过电压保护电器，它主要由氧化锌非线性电阻片组装而成。
在系统工作电压下，具有极高的电阻而呈绝缘状态。
当过电压幅值超过一定范围时，则呈现低阻状态，泄放雷电流，使与避雷器并联的电气设备的残压，被抑制在设备绝缘安定值以下，待有害的过电压消减后，迅速恢复高阻绝缘状态，从而保证了电气设备的正常运行。
氧化锌避雷器除可作为一般电器设备的过电压保护外，对外联补偿电容器，真空开关、旋转电机、发电机组、变压器中性点等设备的过电压保护更有显著效果。
3. 主要电气性能：
产品按GB11032-2000《交流无间隙金属氧化物避雷器》和JB/T8952－1999《34kV及以下交流系统用复合外套无间隙金属氧化物避雷器》制造。
4. 复合外套氧化锌避雷器采用耐电蚀、抗老化、弹性好、机械强度高，一次整体模压成型的硅橡胶做为绝缘外套，非线性伏安特性优异的氧化锌电阻片做为芯体。
具有体积小，重量轻、安装方便，耐污能力强，密封性能好、防潮、防爆，并具有良好的憎水性，可减少运行维护大大减轻电力工人的劳动强度。
5. 用户注意事项
5.1 在运输和储存时，应注意安全，不得碰撞，尽可能直立。
5.2 用户不得随意拆开产品。
5.3对无间隙氧化锌避雷器决不允许做工放试验。
5.4一年内因质量问题，本公司可无偿更换或修理。
5.5 投入运行前测量其电流1mA电压应符合本说明书中的要求，投运几年后测量其直流1mA电压，应不低于规定值的96％，测量时直流电源谐波分量尽可能小，并注意先清洁外绝缘和保持环境温度湿度及电压相对恒定。
-5-
四、交流无间隙金属氧化物避雷器的性能特征
1、用途和特点：
无间隙氧化锌避雷器是由具有优异非性V-A特性的氧化锌阀片组装而成，是用于保护35kV以下系统交流电器设备免受过电压损害或保护并联补偿的保护电器。
氧化锌避雷器由于采用了优异的非线性氧化锌电阻片，从而可以取消传统的碳化硅避雷器不可缺少的串联间隙，提高了产品的保护可靠性。
在绝缘配合方面可以做到陡波、雷电波和操作波的保护裕度接近一致。
2、使用条件：
2.1环境温度不高于+40℃，不低于-40℃；
2.2海拔高度不超过1000m；
2.3交流系统的频率50-60HZ；
2.4连续施加在避雷器的工频电压不超过避雷器的持续运行电压；
2.5最大风速为35m/s；
2.6地震烈度为8度及以下地区。
-4- 一、型号说明
1.字母“H”表示复合绝缘外套；
2.字母“Y”表示氧化锌避雷器；
3.数字表示避雷器的标称放电电流；
4.字母“C”表示有串联间隙，“W”表示无间隙；
5.“S”表示配电型，“Z”表示电站型，“R”表示保护电容器，“T”
表示铁路型；
6.数字表示设计序号；
7.数字表示避雷器额定电压；
8.数字表示在标称电流下最大残压。
例：HY5WS-17/50表示额定电压为17kV无间隙配电型复合绝缘外套氧化锌避雷器。
避雷器标称放电电流为5kA,标称电流最大残压为50kV。
-1-
二、避雷器电气参数及安装尺寸表表Ⅰ
-2- 三、典型的避雷器电气参数
表Ⅱ
-3-。
