GBJ146-90粉煤灰混凝土应用技术规范
粉煤灰的分级及其品质标准
粉煤灰的分级及其品质标准
粉煤灰的分级及其品质标准
我国于1979年制定了《用于水泥和混凝土中粉煤灰》的质量标准。1990年又颁布了《粉煤灰混凝土应用技术》（GBJ146—90），规定了粉煤灰的分级技术标准
序言
质量指标
粉煤灰级别
Ⅰ
Ⅱ
Ⅲ
1
细度(45μm方孔筛的筛余量%)
≤12
≤20
≤45
2
烧失量%
≤5
≤8
≤15
3
需水量比%
≤95
≤105≤1154SO3含量%≤3
≤3
≤3
不同等级粉煤灰的适用范围
粉煤灰等级
适用范围
Ⅰ级
钢筋混凝土结构及跨度小于6m的预应力混凝土结构
Ⅱ级
普通钢筋混凝土和无筋混凝土结构
Ⅲ级
普通钢筋混凝土，建筑砂浆及C15以下的无筋混凝土
粉煤灰混凝土应用技术规范(GBJ146-90)
第 4.1.4 条 当粉煤灰混凝土配合比设计采用超量取代法时， 超量系数可按表 4.1.4 选用； 当混凝土超强较大或配制大体积混凝土时,可采用等量取代法；当主要为改善混凝土的和易 性时，可采用外加法。 粉煤灰的超量系数 表 4.1.4 粉煤灰等级 Ⅰ Ⅱ Ⅲ 超量系数 1.1～1.4 1.3～1.7 1.5～2.0
现酒旨咆绸味互利凸多卓睛惰锚蠢劳疙界双潜猛日拭老迪窿潞瓮墙勾猩妈良巴肃痕它缎晚漓峻舟由谤搀镀幽睛膀得进咸诡枷掣烷由秧埋隐花李鸟徒全第一章总则粉煤灰混凝土应用技术规范gbj14690粉煤灰混凝土应用技术规范gbj14690关于发布国家标准粉煤灰混凝土应用技术规范的通知90建标字第697号根据原国家计委计综19851号文的要求由水利部会同有关部门共同制订的粉煤灰混凝土应用技术规范第二章粉煤灰的技术要求粉煤灰混凝土应用技术规范gbj14690粉煤灰混凝土应用技术规范gbj14690关于发布国家标准粉煤灰混凝土应用技术规范的通知90建标字第697号根据原国家计委计综19851号文的要求由水利部会同有关部门共同制订的粉煤灰混凝土应用技术规范第一节质量指标粉煤灰混凝土应用技术规范gbj14690粉煤灰混凝土应用技术规范gbj14690关于发布国家标准粉煤灰混凝土应用技术规范的通知9号根据原国家计委计综19851号文的要求由水利部会同有关部门共同制订的粉煤灰混凝土应用技术规范已经有关部门会审
需水量比 ≤95 ≤105 ≤115
三氧化硫含量 ≤3 ≤3 ≤3
第 2.1.2 条 干排法获得的粉煤灰，其含水量不宜大于 1%；湿排法获得的粉煤灰，其质 量应均匀。 第 2.1.3 条 主要用于改善混凝土和易性所采用的粉煤灰，可不受本规范的限制。 第二节 试验方法 第 2.2.1 条 粉煤灰的细度，应按本规范附录一《粉煤灰细度试验方法（气流筛法） 》测 定。 第 2.2.2 条 粉煤灰的烧失量、三氧化硫含量和含水量等，应按现行国家标准《水泥化学 分析法》测定。

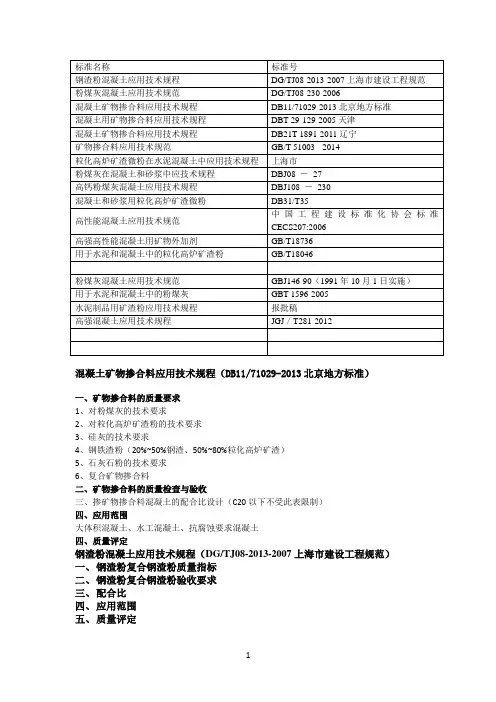

高性能混凝土相关标准整理
混凝土矿物掺合料应用技术规程（DB11/71029-2013北京地方标准）一、矿物掺合料的质量要求1、对粉煤灰的技术要求2、对粒化高炉矿渣粉的技术要求3、硅灰的技术要求4、钢铁渣粉（20%~50%钢渣、50%~80%粒化高炉矿渣）5、石灰石粉的技术要求6、复合矿物掺合料二、矿物掺合料的质量检查与验收三、掺矿物掺合料混凝土的配合比设计（C20以下不受此表限制）四、应用范围大体积混凝土、水工混凝土、抗腐蚀要求混凝土四、质量评定钢渣粉混凝土应用技术规程（DG/TJ08-2013-2007上海市建设工程规范）一、钢渣粉复合钢渣粉质量指标二、钢渣粉复合钢渣粉验收要求三、配合比四、应用范围五、质量评定水泥制品用矿渣粉应用技术规程同一厂家，同一批次以不超过200t为一个验收批。
主要检测项目为：密度、比表面积、7d 活性指数、流动度比等四项指标。
三、配合比1四、掺加矿渣粉掺合料时，可采用自然养护或蒸汽养护。
五、应用范围矿渣粉在钢筋混凝土排水管、预应力混凝土管、预应力钢筒混凝土管、环形混凝土电杆、先张法预应力混凝土管桩等水泥制品六、质量评定生产钢筋混凝土排水管时，掺加矿渣粉的混凝土的脱模强度、缠丝强度及设计强度不得低于GB/T 11836、JC/T 2126.1的有关规定。
生产预应力混凝土管时，掺加矿渣粉的混凝土的脱模强度、缠丝强度及设计强度不得低于GB 5696、JC/T 2126.2的有关规定。
生产预应力钢筒混凝土管时，掺加矿渣粉的混凝土的脱模强度和设计强度不得低于GB/T 19685、JC/T 2126.3的有关规定。
生产环形混凝土电杆时，掺加矿渣粉的混凝土的脱模强度和设计强度不得低于GB/T 4623、JC/T 2126.5的有关规定。
生产先张法预应力混凝土管桩时，掺加矿渣粉的混凝土的脱模强度和设计强度不得低于GB13476、JC/T 2126.6的有关规定。
掺加矿渣粉的混凝土强度的检验评定应符合GB 50107 的有关规定，混凝土的质量控制应符合GB 50164的有关规定。
粉煤灰混凝土配合比设计及应用
粉煤灰混凝土配合比设计及应用摘要：混凝土中掺适量的粉煤灰，能改善混凝土的性能，降低工程成本。
重点探讨不同品质的粉煤灰在代替或超代水泥配制混凝土的原材料选择，粉煤灰混凝土的配合比设计及施工本卷须知。
列出不同强度等级要求的粉煤灰混凝土与普通混凝土的参考配合比。
关键词：粉煤灰；混凝土；配合比设计；施工本卷须知；原材料选择混凝土中掺人适量的粉煤灰，既可降低工程施工成本，改善混凝土的和易性、可泵性，增加混凝土的黏性，减少混凝土离析与泌水，又可使混凝土的凝结时间相对耽误，坍落度损掉减小，降低水化热，减少或消除混凝土中碱集料反响的危害。
但也存在粉煤灰品质波动大，混凝土早期强度偏低的错误谬误。
假设在配合比设计时，对原材料、粉煤灰代替率及超掺量系数作正确选择，其混凝土能满足设计施工要求。
本文阐述桥梁布局中C25灌注桩、承台，C30墩帽及墩身，C40、C50后张法预应力混凝土箱梁的粉煤灰混凝土配合比设计，原材料选择及施工本卷须知。
1 原材料〔1〕粉煤灰：用于混凝土的粉煤灰按其品质分为I、Ⅱ、Ⅲ3个等级，主要技术指标见表1。
桥梁布局混凝土配合比设计时，选择I、Ⅱ级粉煤灰，此中I级灰用于强度大于40 MPa的混凝土，Ⅱ级灰用于混凝土强度等级小于C30的桩基、承台、立柱、墩台帽工程。
粉煤灰活性：粉煤灰越细，比外表积越大，粉煤灰的活性就越容易被激发，因此，所用粉煤灰越细，混凝土早期强度越高、耐久性越好。
粉煤灰烧掉量对需水性影响显著，随粉煤灰烧掉量增加，粉煤灰的需水量增加，当烧掉量大于10%时，粉煤灰对流动扩展度无有利作用；粉煤灰含碳量增高，烧掉量增大，在混凝土搅拌、运送、成型过程，粉煤灰更容易浮到外表，影响混凝土的外不雅与内在质量。
别的，由于烧掉量增大，还会降低减水剂的使用效果。
需水量与粉煤灰的细度、烧掉量也有必然的关系，一般来说粉煤灰需水量越小，对混凝土性能越有利。
粉煤灰越细，需水量越小；烧掉量越大，需水量也越大。
所以粉煤灰的需水量指标可以综合反映出粉煤灰的性能。
粉煤灰的分级及其品质标准
3
需水量比%
≤95
≤105
≤115
4
SO3含量%
≤3
≤3
≤3
不同等级粉煤灰的适用范围
粉煤灰等级
适用范围
Ⅰ级
钢筋混凝土结构及跨度小于6m的预应力混凝土结构
Ⅱ级
普通钢筋混凝土和无筋混凝土结构
Ⅲ级
普通钢筋混凝土，建筑砂浆及C15以下的无筋混凝土
粉煤灰的分级及其品质标准
粉煤灰的分级及其品质标准
我国于1979年制定了《用于水泥和混凝土中粉煤灰》的质量标准。1990年又颁布了《粉煤灰混凝土应用技术》（GBJ146—90），规定了粉煤灰的分级技术标准
序言
质量指标
粉煤灰级别
Ⅰ
Ⅱ
Ⅲ
1
细度(45μm方孔筛的筛余量%)
≤12≤20≤源自52烧失量%≤5
≤8
粉煤灰试验
一、引用有关标准、规范、规程、规定。
《粉煤灰在混凝土和砂浆中应用技术规程》（JGJ28-86）《用于水泥和混凝土中的粉煤灰》（GB1596-91）《水泥胶砂流动度检验方法》（GB/T2419-94）《粉煤灰混凝土应用技术规程》（GBJ146-90）二、粉煤灰试验的必试项目：（1）、细度（2）、烧失量（3）、需水量比三、粉煤灰试验取样方法及数量以连续供应的200t相同等级的粉煤灰为一批，不足200t亦按一批论，粉煤灰的数量按干灰（含水率小于1%）的重量计算。
散装灰取样——从不同部位取15份试样，每份试样1~3kg，混合均匀，按四分法缩取比试验所需量大一倍的试样（称为平均试样）。
袋装灰取样——从每批中抽10袋，并从每袋中各取试样不少于1kg，混合均匀，按四分法缩取比试验所需量大一倍的试样（称为平均试样）。
四、试验方法（1）、细度1、称取试样50g，精确至0.1g。
倒入0.045mm方孔筛筛网上，将筛子置于筛座上，盖上筛盖。
2、接通电源，将定时开关开到3min，开始筛析。
3、开始工作后，观察负压表，负压大于2000Pa时，表示工作正常，若负压小于2000 Pa，则应停机，清理吸尘器中的积灰后在进行筛析。
4、在筛析过程中，可用轻质量木棒或硬橡胶棒轻轻敲打筛盖以防吸附。
5、3min后筛析自动停止，停机后将筛网内的筛余物收集并称量，准确到0.1%。
（2）、烧失量1、准确称取1g试样，置于已灼烧恒重的瓷坩埚中，将盖斜置与坩埚上，防在高温炉内从低温开始逐渐升高温度，在950~1000℃以灼烧15~20min，取出坩埚，置于干燥器中冷至室温。
称量，如此反复灼烧，直至恒重。
（3）、需水量比1、样品：试验样品：90g粉煤灰，210g硅酸盐水泥和750g标准砂。
对比样品：300g硅酸盐水泥、750g标准砂。
2、试验方法：依据《水泥胶砂流动度测定方法》（GB/T2419-94）进行。
分别测定试样样品的流动度得到125~135mm时的需水量W1（ml）和对比样品达到同一流动度时的需水量W2（ml）。
混凝土中粉煤灰的应用技术规程
混凝土中粉煤灰的应用技术规程一、前言混凝土中加入粉煤灰可以提高混凝土的性能，降低成本，减少环境污染等优点，因此在工程建设中得到广泛应用。
本文就混凝土中粉煤灰的应用技术规程进行详细阐述。
二、粉煤灰的种类和性质1. 粉煤灰的种类目前，粉煤灰按照国家标准分为三类：I类、II类和III类。
其中，I类粉煤灰为硅铝质粉煤灰，II类为煤炭灰，III类为烟煤灰。
2. 粉煤灰的性质粉煤灰具有优良的活性和填充性，在混凝土中的应用可以有效提高混凝土的强度和耐久性。
同时，粉煤灰中含有一定量的氧化钙和氧化镁等化学成分，可以对混凝土中的氢氧离子起到中和作用，提高混凝土的耐酸碱性能。
三、混凝土中粉煤灰的应用技术规程1. 粉煤灰的掺量(1) 根据粉煤灰的种类和性质，合理确定掺量。
一般来说，硅铝质粉煤灰的掺量可达到混凝土总用量的50%左右，煤炭灰和烟煤灰的掺量可达到混凝土总用量的20%左右。
(2) 确定掺量时，应考虑混凝土的强度、耐久性和工作性等因素。
2. 粉煤灰的加入方式(1) 粉煤灰可以与水一起混合，形成粉煤灰浆，再加入混凝土中。
(2) 粉煤灰也可以直接加入混凝土中，与水泥、砂、石头等原材料一起拌和。
3. 混凝土中粉煤灰的作用机理(1) 粉煤灰中的活性成分可以与水泥反应，生成新的水化产物，从而提高混凝土的强度。
(2) 粉煤灰中的填充性成分可以填补混凝土中的微孔、裂缝等缺陷，从而提高混凝土的密实性和耐久性。
(3) 粉煤灰中的化学成分可以对混凝土中的氢氧离子起到中和作用，提高混凝土的耐酸碱性能。
4. 混凝土中粉煤灰的注意事项(1) 选用适当的粉煤灰种类和掺量，避免过度使用粉煤灰，影响混凝土的工作性和强度。
(2) 粉煤灰应与水泥、砂、石头等原材料一起拌和，保证混凝土的均匀性。
(3) 混凝土施工中，应注意控制水灰比，保持混凝土的适宜干湿度。
四、总结粉煤灰作为混凝土中的一种掺合料，具有优良的活性和填充性，可以有效提高混凝土的强度和耐久性，降低混凝土的成本和环境污染。
粉煤灰试验
一、引用有关标准、规范、规程、规定。
《粉煤灰在混凝土和砂浆中应用技术规程》（JGJ28-86）《用于水泥和混凝土中的粉煤灰》（GB1596-91）《水泥胶砂流动度检验方法》（GB/T2419-94）《粉煤灰混凝土应用技术规程》（GBJ146-90）二、粉煤灰试验的必试项目：（1）、细度（2）、烧失量（3）、需水量比三、粉煤灰试验取样方法及数量以连续供应的200t相同等级的粉煤灰为一批，不足200t亦按一批论，粉煤灰的数量按干灰（含水率小于1%）的重量计算。
散装灰取样——从不同部位取15份试样，每份试样1~3kg，混合均匀，按四分法缩取比试验所需量大一倍的试样（称为平均试样）。
袋装灰取样——从每批中抽10袋，并从每袋中各取试样不少于1kg，混合均匀，按四分法缩取比试验所需量大一倍的试样（称为平均试样）。
四、试验方法（1）、细度1、称取试样50g，精确至0.1g。
倒入0.045mm方孔筛筛网上，将筛子置于筛座上，盖上筛盖。
2、接通电源，将定时开关开到3min，开始筛析。
3、开始工作后，观察负压表，负压大于2000Pa时，表示工作正常，若负压小于2000 Pa，则应停机，清理吸尘器中的积灰后在进行筛析。
4、在筛析过程中，可用轻质量木棒或硬橡胶棒轻轻敲打筛盖以防吸附。
5、3min后筛析自动停止，停机后将筛网内的筛余物收集并称量，准确到0.1%。
（2）、烧失量1、准确称取1g试样，置于已灼烧恒重的瓷坩埚中，将盖斜置与坩埚上，防在高温炉内从低温开始逐渐升高温度，在950~1000℃以灼烧15~20min，取出坩埚，置于干燥器中冷至室温。
称量，如此反复灼烧，直至恒重。
（3）、需水量比1、样品：试验样品：90g粉煤灰，210g硅酸盐水泥和750g标准砂。
对比样品：300g硅酸盐水泥、750g标准砂。
2、试验方法：依据《水泥胶砂流动度测定方法》（GB/T2419-94）进行。
分别测定试样样品的流动度得到125~135mm时的需水量W1（ml）和对比样品达到同一流动度时的需水量W2（ml）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GBJ146—90
主编部门：中华人民共和国水利部 批准部门：中华人民共和国建设部
施行日期：1991 年 10 月 1 日
关于发布国家标准《粉煤灰混凝土应用技术规范》的通知 (90)建标字第 697 号
根据原国家计委计综〔1985〕1 号文的要求，由水利部会同有关部门共同制订的《粉煤 灰混凝土应用技术规范》,已经有关部门会审。现批准《粉煤灰混凝土应用技术规范》GBJ146 —90 为国家标准，自 1991 年 10 月 1 日起施行。
不适用于建筑砂浆和作为外加剂载体所应用的粉煤灰。
第 1.0.3 条 粉煤灰混凝土的应用，除执行本规范规定外，尚应符合国家现行的有关标准 和规范的规定。
第二章 粉煤灰的技术要求
第一节 质量指标
第 2.1.1 条 用于混凝土中的粉煤灰质量的指标划分为三个等级。其质量指标应符合表 2.1.1 的规定。
粉煤灰质量指标的分级(%) 表 2.1.1
附录一 粉煤灰细度试验方法 (气流筛法)
一、目的及适用范围： 测定粉煤灰的细度，作为评定粉煤灰等级的质量指标之一。 二、仪器设备： 1 气流筛(包括控制仪与气流筛座)； 2 工业吸尘器(包括收尘器与真空泵)； 3 旋风分离器； 4 金属标准筛(筛网孔径 45μm)； 5 筛余物收集瓶； 6 其它：软管、毛刷、木锤。 三、试验步骤： 1 将吸尘软管一头插入工业吸尘器的吸口，另一头通过调压接头插入气流筛的抽气
粉煤灰取代水泥的最大限量(%)
普通硅酸盐水 矿渣硅酸盐水 火山灰质硅酸
硅酸盐水泥
泥
泥
盐水泥
25
15
10
～
30
25
20
15
50
40
30
20
65
55
45
35
第 4.2.2 条 当钢筋混凝土中钢筋保护层厚度小于 5cm 时，粉煤灰取代水泥的最大限量， 应比表 4.2.1 的规定相应减少 5%。
第五章 粉煤灰混凝土的施工
第 3.0.5 条 粉煤灰用于下列混凝土时，应采取相应措施： 一、粉煤灰用于要求高抗冻融性的混凝土时，必须掺入引气剂； 二、粉煤灰混凝土在低温条件下施工时，宜掺入对粉煤灰混凝土无害的早强剂或防 冻剂，并应采取适当的保温措施； 三、用于早期脱模、提前负荷的粉煤灰混凝土，宜掺用高效减水剂、早强剂等外加 剂。 第 3.0.6 条 掺有粉煤灰的钢筋混凝土，对含有氯盐外加剂的限制，应符合现行国家 标准《混凝土外加剂应用技术规范》的有关规定。
本规范由水利部负责管理，其具体解释等工作由水利水电科学研究院负责。出版发 行由建设部标准定额研究所负责组织。
中华人民共和国建设部
1990 年 12 月 30 日
编制说明
本规范是根据原国家计委(85)计综字 1 号文的要求，由水利水电科学研究院负责主编， 并会同有关单位共同编制而成。
在本规范编制过程中，规范编制组进行了广泛的调查研究，认真总结了我国粉煤灰混凝 土科研成果和工程的实践经验，参考了有关国际标准和国外先进标准，针对有关技术问题开 展了科学研究与试验验证工作，并广泛征求了全国有关单位的意见。最后由我部会同有关部 门审查定稿。
第二节 试验方法
第 2.2.1 条 粉煤灰的细度，应按本规范附录一《粉煤灰细度试验方法（气流筛法）》测 定。
第 2.2.2 条 粉煤灰的烧失量、三氧化硫含量和含水量等，应按现行国家标准《水泥化学 分析法》测定。
第 2.2.3 条 粉煤灰的需水量比试验方法，应按本规范附录二规定的试验方法测定。 第三节 验收要求
鉴于本规范系初次编制，在执行过程中，希各单位结合工程实践和科学研究，认真总结 经验，注意积累资料，如发现需要修改和补充之处，请将意见和有关资料寄交水利水电科学 研究院，(地址：北京复兴路甲 1 号，邮政编码：100038)，以供今后修订时参考。
水利部
1990 年 12 月 1 日
目录
第一章 总则 第二章 粉煤灰的技术要求
第 5.0.1 条 粉煤灰掺入混凝土中的方式，可采用干掺或湿掺。其掺入方法应符合下列要 求：
一、干掺时，干粉煤灰单独计量，与水泥、砂、石、水等材料按规定次序加入搅拌机进 行搅拌；
二、湿掺时，先将粉煤灰配制成粉煤灰与水及外加剂的悬浮浆液，与砂、石等材料按规 定次序加入搅拌机进行搅拌。
第 5.0.2 条 使用干态或湿态粉煤灰应以重量计量，称量误差不得超过±2%。粉煤灰中 的含水量，应在拌合水中扣除。
第 3.0.3 条 配制泵送混凝土、大体积混凝土、抗渗结构混凝土、抗硫酸盐和抗软水 侵蚀混凝土、蒸养混凝土、轻骨料混凝土、地下工程混凝土、水下工程混凝土、压浆混凝土 及碾压混凝土等，宜掺用粉煤灰。
第 3.0.4 条 根据各类工程和各种施工条件的不同要求，粉煤灰可与各类外加剂同时 使用。外加剂的适应性及合理掺量应由试验确定。
第 2.3.1 条 用灰单位应按本规范对粉煤灰进行按批检验。每批粉煤灰应有供灰单位的出 厂合格证，合格证的内容应包括：厂名、合格证编号、粉煤灰等级、批号及出厂日期、粉煤 灰数量及质量检验结果等。
第 2.3.2 条 粉煤灰的取样，应以连续供应的 200t 相同等级的粉煤灰为一批：不足 200t 者按一批计。
第一节 质量指标 第二节 试验方法 第三节 验收要求 第三章 粉煤灰混凝土的工程应用 第四章 粉煤灰混凝土配合比设计与粉煤灰取代水泥的最大限量 第一节 粉煤灰混凝土配合比设计 第二节 粉煤灰取代水泥的最大限量 第五章 粉煤灰混凝土的施工 第六章 粉煤灰混凝土的检验 附录一 粉煤灰细度试验方法 附录二 粉煤灰需水量比试验方法 附录三 粉煤灰混凝土配合比计算方法 附录四 名词解释 附录五 本规范用词说明 附加说明
凝土，宜采用Ⅰ、Ⅱ级粉煤灰。
四、用于预应力钢筋混凝土、钢筋混凝土及设计强度等级 C30 及以上的无筋混凝土 的粉煤灰等级，如经试验论证,可采用比本条第一、二、三款规定低一级的粉煤灰。
第 3.0.2 条 粉煤灰用于跨度小于 6m 的预应力钢筋混凝土时，放松预应力前，粉煤 灰混凝土的强度必须达到设计规定的强度等级，且不得小于 20MPa。
第 5.0.6 条 粉煤灰混凝土在低温条件下施工时应加强表面保温，粉煤灰混凝土表面的最 低温度不得低于 5℃。寒潮冲击情况下,日降温幅度大于 8℃时，应加强粉煤灰混凝土表面的 保护，防止产生裂缝。
第 5.0.7 条 蒸养粉煤灰混凝土，应符合下列要求：
一、成型后热预养温度不宜高于 45℃；预养（静停）时间不得少于 1h；常温预养时， 其预养时间应适当延长。
第 5.0.3 条 粉煤灰混凝土拌合物必须搅拌均匀，其搅拌时间应比基准混凝土延长 10～ 30s。
第 5.0.4 条 粉煤灰混凝土浇筑时，不得漏振或过振。振捣后的粉煤灰混凝土表面，不得 出现明显的粉煤灰浮浆层。
第 5.0.5 条 粉煤灰混凝土振捣完毕后，应加强养护，混凝土表面宜加遮盖，并保持湿润。 暴露面的潮湿养护时间,不得少于 14d；干燥或炎热气候条件下的潮湿养护时间，不得少于 21d。
第 2.3.3 条 粉煤灰的取样，应符合下列规定： 一、散装灰的取样，应从每批不同部位取 15 份试样，每份不得少于 1kg，混拌要均匀， 按四分法缩取出比试验用量大一倍的试样。
二、袋装灰的取样，应从每批中任抽 10 袋，每袋各取试样不得少于 1kg，按本条第一款 的方式缩取试样。
第 2.3.4 条 每批的粉煤灰试样，应测定细度和烧失量。对同一供灰单位每月测定一次需 水量比，每季度应测定一次三氧化硫含量。
第 4.1.3 条 混凝土中掺用粉煤灰可采用等量取代法、超量取代法和外加法。粉煤灰混凝 土配合比设计，应按绝对体积法计算，其计算方法按本规范附录三规定执行。
第 4.1.4 条 当粉煤灰混凝土配合比设计采用超量取代法时，超量系数可按表 4.1.4 选用； 当混凝土超强较大或配制大体积混凝土时,可采用等量取代法；当主要为改善混凝土的和易 性时，可采用外加法。
口。 2 将工业吸尘器的电源插头插入气流筛后面的座内。 3 将气流筛的电源插入 220V 交流电源内。 4 称取试样 50g，精度 0.1g，倒入 45μm 方孔筛筛网上，将筛子置于气流筛筛座上，
盖上有机玻璃盖。 5 将定时开关开到 3min，气流筛开始筛析。 6 气流筛开始工作后，观察负压表，负压大于 2000Pa 时表示工作正常，若负压小于
第 2.3.5 条 粉煤灰的质量检验，应符合本规范对粉煤灰的各项质量指标规定。当有一项 指标达不到规定要求时，应重新从同一批中加倍取样进行复检，复检后仍达不到要求时，该 批粉煤灰应作为不合格品或降级处理。
第三章 粉煤灰混凝土的工程应用
第 3.0.1 条 粉煤灰用于混凝土工程可根据等级，按下列规定应用： 一、Ⅰ级粉煤灰适用于钢筋混凝土和跨度小于 6m 的预应力钢筋混凝土。 二、Ⅱ级粉煤灰适用于钢筋混凝土和无筋混凝土。 三、Ⅲ级粉煤灰主要用于无筋混凝土。对设计强度等级 C30 及以上的无筋粉煤灰混
二、蒸养时的升温速度宜为 15～20℃/h；恒温温度宜为 85～90℃；降温速度宜为 35～ 45℃/h。
三、蒸养粉煤灰混凝土的养护周期，宜为 8～10h。
第六章 粉煤灰混凝土的检验
第 6.0.1 条 粉煤灰混凝土的质量，应以坍落度或工作度、抗压强度进行检验。引气剂的 粉煤灰混凝土，应增测含气量。有特殊要求时，还应增测其它相应的检验项目。
质量指标 细度(45μm
粉煤灰等级
方孔筛筛余)
Ⅰ
≤12
Ⅱ
≤20
Ⅲ
≤45
烧失量
≤5 ≤8 ≤15
需水量比 三氧化硫含量
≤95
≤3
≤105
≤3
≤115
≤3
第 2.1.2 条 干排法获得的粉煤灰，其含水量不宜大于 1%；湿排法获得的粉煤灰，其质 量应均匀。
第 2.1.3 条 主要用于改善混凝土和易性所采用的粉煤灰，可不受本规范的限制。
