三峡大坝水轮机发电原理

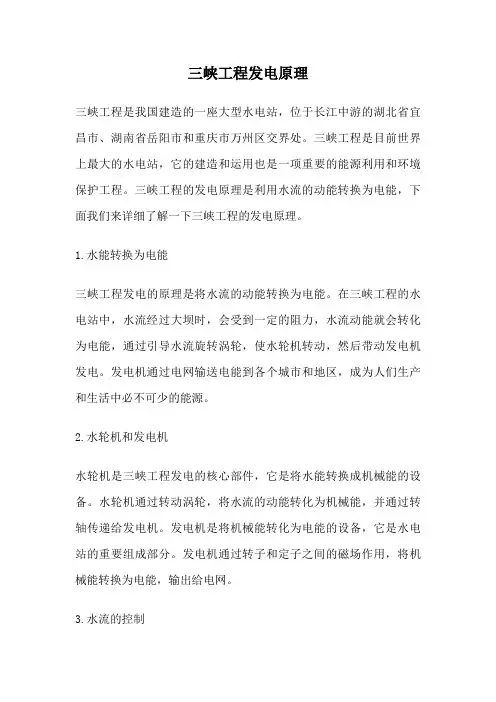

三峡工程发电原理
三峡工程发电原理三峡工程是我国建造的一座大型水电站，位于长江中游的湖北省宜昌市、湖南省岳阳市和重庆市万州区交界处。
三峡工程是目前世界上最大的水电站，它的建造和运用也是一项重要的能源利用和环境保护工程。
三峡工程的发电原理是利用水流的动能转换为电能，下面我们来详细了解一下三峡工程的发电原理。
1.水能转换为电能三峡工程发电的原理是将水流的动能转换为电能。
在三峡工程的水电站中，水流经过大坝时，会受到一定的阻力，水流动能就会转化为电能，通过引导水流旋转涡轮，使水轮机转动，然后带动发电机发电。
发电机通过电网输送电能到各个城市和地区，成为人们生产和生活中必不可少的能源。
2.水轮机和发电机水轮机是三峡工程发电的核心部件，它是将水能转换成机械能的设备。
水轮机通过转动涡轮，将水流的动能转化为机械能，并通过转轴传递给发电机。
发电机是将机械能转化为电能的设备，它是水电站的重要组成部分。
发电机通过转子和定子之间的磁场作用，将机械能转换为电能，输出给电网。
3.水流的控制为了保证三峡工程发电的效率和安全，需要对水流进行控制。
水流控制主要通过水闸和水轮机的调节来实现。
水闸可以控制水位和水流量，保证水流的稳定和均衡。
水轮机通过调节叶片的角度来控制水流的流速和流量，保证水流的稳定和充分利用。
4.环保措施为了保护环境和生态，三峡工程采取了一系列的环保措施。
首先，三峡工程设置了鱼道，保证了鱼类的迁徙和生存。
其次，对于发电站的废水和废渣，采取了科学的处理方法，保证了水质的安全和环境的卫生。
最后，三峡工程在建设过程中，严格控制了污染源的排放，保护了环境和生态的完整性。
三峡工程是我国重要的水电站之一，它的发电原理是利用水流的动能转换为电能。
在实际运用中，需要对水流进行控制，并采取一系列的环保措施，保证了环境的安全和生态的完整性。
三峡工程的建造和运用，不仅是我国能源利用和环境保护的重要工程，也是我国科技进步和人民生活水平提高的重要标志。

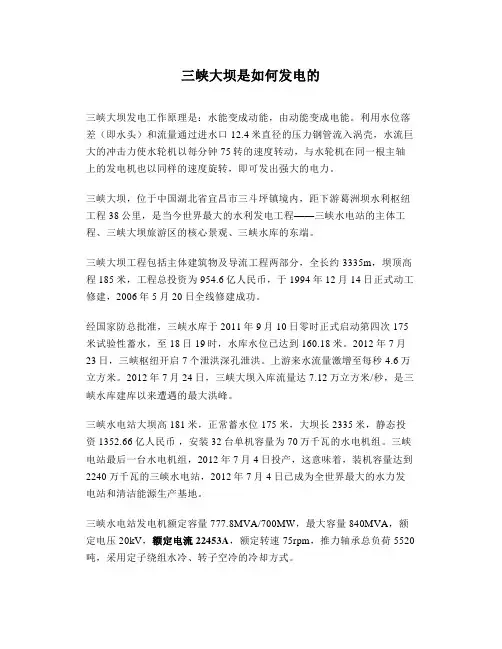

三峡大坝是如何发电的
三峡大坝是如何发电的三峡大坝发电工作原理是：水能变成动能，由动能变成电能。
利用水位落差（即水头）和流量通过进水口12.4米直径的压力钢管流入涡壳，水流巨大的冲击力使水轮机以每分钟75转的速度转动，与水轮机在同一根主轴上的发电机也以同样的速度旋转，即可发出强大的电力。
三峡大坝，位于中国湖北省宜昌市三斗坪镇境内，距下游葛洲坝水利枢纽工程38公里，是当今世界最大的水利发电工程——三峡水电站的主体工程、三峡大坝旅游区的核心景观、三峡水库的东端。
三峡大坝工程包括主体建筑物及导流工程两部分，全长约3335m，坝顶高程185米，工程总投资为954.6亿人民币，于1994年12月14日正式动工修建，2006年5月20日全线修建成功。
经国家防总批准，三峡水库于2011年9月10日零时正式启动第四次175米试验性蓄水，至18日19时，水库水位已达到160.18米。
2012年7月23日，三峡枢纽开启7个泄洪深孔泄洪。
上游来水流量激增至每秒4.6万立方米。
2012年7月24日，三峡大坝入库流量达7.12万立方米/秒，是三峡水库建库以来遭遇的最大洪峰。
三峡水电站大坝高181米，正常蓄水位175米，大坝长2335米，静态投资1352.66亿人民币，安装32台单机容量为70万千瓦的水电机组。
三峡电站最后一台水电机组，2012年7月4日投产，这意味着，装机容量达到2240万千瓦的三峡水电站，2012年7月4日已成为全世界最大的水力发电站和清洁能源生产基地。
三峡水电站发电机额定容量777.8MVA/700MW，最大容量840MVA，额定电压20kV，额定电流22453A，额定转速75rpm，推力轴承总负荷5520吨，采用定子绕组水冷、转子空冷的冷却方式。
只要定子绕组和转子绕组的散热良好，再大的电流也不致于温度高得烧了发电机，一是发电机的内阻是很小的，再大的数乘上一个很小的数之积也不会很大，二是冷却效果的飞跃。
早些年的先进冷却法叫“双水内冷”，就是发电机两个绕组的导线都是空心的，压入冷却水流动，迅速带走热能，据说现在的冷却方法更先进，更不怕大电流发热烧发电机。
三峡大坝发电原理
三峡大坝发电原理
三峡大坝发电原理是通过水能转换为电能的方式实现的。
具体来说，三峡大坝上游的长江水流被导引至坝体一侧的水库，形成大量的水能。
首先，水经过大坝水闸控制流量，然后通过溢流堰或水闸释放掉，使得水位保持稳定。
同时，三峡大坝对水流进行调整，将水流导向坝体下部的水轮发电机组。
水轮发电机组是三峡大坝发电的核心部件。
水流通过喷管进入水轮机，使得水轮机产生旋转力。
水轮机的旋转力通过转子传递到发电机，由发电机将机械能转换为电能。
这样，通过水轮发电机组的工作，三峡大坝将水能转换为电能。
最后，发电机将产生的电能通过变压器升压，并通过输电线路输送出去，供应给广大用户使用。
总的来说，三峡大坝发电原理就是利用控制水流、利用水轮机转化水能为机械能、再由发电机将机械能转化为电能的过程。
这种发电原理不仅可以实现电力的供应，还能优化水资源的利用，提升能源效率。
三峡大坝水轮机发电原理
..
液力传动与流体机械项目:
三峡大坝水轮机发电原理
汇报人： 刘宝 张文辉 赵俊伟 吕九九
指导教师：赵静一
燕山大学机械工程学院 2012 年 9 月
,.
..
目录
一、水力发电简介 ................................................................................................................... 3 二、三峡水轮机组简介 ........................................................................................................... 5 三、混流式水轮发电机结构 ................................................................................................... 7 四、混流式水轮机的工作原理 ............................................................................................. 10
利用天然水流为资源。水力发电则系利用筑坝蓄水，昼夜取舍，不尽不竭，既便利又为 经济。故近五十年来，世界各国发电，多由火力侧重于水力，都在努力开发水力资源。美国 全国发电量最初用火力者在百分之八十以上，至目前为止，水力已占将及半数，由此可见开 发水力之重要。而在燃料缺乏之国家，如瑞士、意大利等国，更须大量开发水力发电，以补 其缺。
三峡大坝水轮机发电原理
液力传动与流体机械项目:三峡大坝水轮机发电原理汇报人：刘宝张文辉赵俊伟吕九九指导教师：赵静一燕山大学机械工程学院2012年9月目录一、水力发电简介 (3)二、三峡水轮机组简介 (5)三、混流式水轮发电机结构 (7)四、混流式水轮机的工作原理 (10)一、水力发电简介水是自然中最有用的动力，因为它最容易被掌控。
流水可经由水闸或管线被输送，更重要的，一条流可藉水坝区隔成能容纳大量水的水库，当需要时便释出其所需的量。
水力常被规划成水力发电厂，通常建基于大型的水坝，最佳的地理位置是在高山地区且狭窄而两侧陡峭的河谷，水坝建于如此的河谷可以产生超过100公里长的蓄水库。
大规模的计划或许就不只一个简单的水坝和蓄水库。
在澳洲的雪山，雪河的水藉由一连串的地下通道，转至十六个发电厂。
水力亦被用来储存其他发电厂多余的能量，这可所谓的抽蓄发电厂来处理，及使用两个分离且不同水平面的蓄水库。
正常运作下，位置较高的水库的水被用来驱动涡轮产生电，而经过涡轮的水便储存在较低的水库。
一但有多余的电，便被用来抽取较低水库的水回到较高的水库。
电力的需求在白天时达到最高点，这亦意味着，大多数的发电站，抽水的工作通常在夜间完成。
水力发电是利用河川、湖泊等位于高处具有位能的水流至低处，将其中所含之位能转换成水轮机之动能，就是利用流水量及落差来转动水涡轮。
再藉水轮机为原动机，推动发电机产生电能。
因水力发电厂所发出的电力其电压低，要输送到远距离的用户，必须将电压经过变压器提高后，再由架空输电路输送到用户集中区的变电所，再次降低为适合于家庭用户、工厂之用电设备之电压，并由配电线输电到各工厂及家庭用户。
水轮机由古代的水轮、水车演变而来，其工作流程为上游水库中的水经大坝引水管，流入坝体下方发电厂房的蜗壳、导水机构及水轮机转轮中，将势能转化为推动转轮叶片旋转的动能。
转轮通过主轴与发电机转子联轴，带动转子旋转并切割发电机定子磁力线圈，利用电磁感应原理在发电机线圈中产生高压电，再经过变压器升压通过输电线路将电力输出到电网中。
三峡大坝水轮机发电原理
三峡大坝水轮机发电原理三峡大坝是中国长江上的一座巨大水利工程，其主要功能之一是发电。
三峡大坝发电使用的是水轮机发电原理，下面将详细介绍该原理。
水轮机是一种通过水的动能来驱动机械装置工作的设备，它将流动的水转化为旋转的机械能，进而驱动发电机发电。
在三峡大坝中，水轮机是通过水的高差和流速的改变来获得动能的转换。
首先，三峡大坝上方的水通过引水系统流入引水隧洞或引水渠道，然后流向水轮机，形成了一定的压力和流速。
这部分水被称为进口水。
进口水经过进水口进入水轮机的导水管道，进而流经水轮机叶片。
叶片是水轮机的核心部分，也是动能转换的关键部分。
水的流动会使得叶片转动，从而将水的动能转化为机械能。
水轮机的导叶片和转子叶片通过导轮和转轮构成。
导叶片的作用是引导水流进入转子叶片，而转子叶片则能够将水的动能转化为机械能。
导轮的作用是调整水流的方向和速度，以使水轮机达到最高效率。
转轮则是水轮机的主要部分，其叶片被水冲击转动。
叶片的转动进一步驱动水轮机内部的发电机组工作。
发电机组是由发电机、转子和定子等组成的，其作用是将机械能转化为电能。
当转子转动时，通过电磁感应原理，转子内部的磁场和定子之间的磁场相互作用，从而在定子上感应出一定大小的电压。
通过电压的变化，发电机组会产生交流电。
最后，产生的交流电经过变压器降压、调整电压后，输送到变电站，再通过输电线路传输电力。
变电站将电能进行调节和分配，最终将电能输送到各个用户。
总之，三峡大坝水轮机发电的原理是利用水的动能将水轮机转动，进而驱动发电机组发电。
这种发电方式具有可再生、清洁、高效的特点，并且对环境污染较小，是一种重要的可持续发展能源。
长江三峡工程的水电发电原理
长江三峡工程的水电发电原理长江是中国最长的河流，拥有丰富的水资源，而其中最著名的当属三峡工程。
这项工程是中国的标志性工程之一，不仅在防洪、航运等方面起到了重要作用，还在水电发电方面发挥着重要的作用。
本文将从水电发电的基本原理、三峡工程的水电发电原理以及水电发电的优缺点等方面为大家介绍水电发电相关知识。
一、水电发电的基本原理水电发电的基本原理是利用水体流动时所带动的水力，通过水轮机带动发电机发电的过程。
流水会将水轮机带动转动，而转动的水轮机则驱动发电机发电。
水电站还需要将水流引入压缩谷道，通过锅炉蒸汽驱动汽轮机带动发电机发电，这也是常见的水电发电方式。
二、三峡工程的水电发电原理三峡工程是中国最大的水电工程，位于长江中下游的一段断面，是以发挥水能资源为主的重大水利工程，也是中国水利史上的一件重大事业。
它建造在长江上游的三峡地带，包括三峡大坝、右岸电站、左岸电站三个部分。
三峡工程的水电发电依靠的是水流引发的能量。
正常工作时，三峡大坝将长江河水引入引水隧道，将其输送到水轮机，水流带动水轮机发电。
右岸电站采用的是钢管式混流水轮机，每个水轮机可以发电单独控制。
它可以在不同的水位下，根据不同的发电需求提供不同的水量和流量，使发电效率更高。
左岸电站采用的是巨型水轮机，它是目前世界上最大的混流水轮机。
一旦水流进入水轮机，它就会引发压力差，从而促进水轮机转动。
左岸电站的水流主要是来自三峡大坝引水隧道中的二分水。
由于三峡大坝蓄水后水量越来越大，因此左岸电站通常情况下会保持全功率发电。
三、水电发电的优缺点水电发电是一种非常清洁的能源，不会产生任何污染物。
与燃煤发电、核电等方式相比，水电发电不需要大量的燃料，因此成本相对较低。
同时，水电站可以灵活地调整发电量，以便满足当地的发电需求。
然而，水能资源的开发也存在一些问题。
水电站的建设需要消耗大量的资金和人力，具有一定的复杂性和技术难度。
此外，水电站对生态环境也存在一定的影响，例如可能破坏当地的动植物生态系统。
三峡大坝水轮机发电原理
三峡大坝水轮机发电原理三峡大坝是世界上最大的水利枢纽工程之一，位于中国长江上，是一个综合性的水利枢纽工程，主要功能包括发电、航运和防洪。
其中，水轮机发电是三峡大坝最重要的功能之一水轮机是一种将水能转换成机械能的装置。
三峡大坝采用的是水轮机发电系统，主要包括水轮机、发电机和变压器等组成部分。
水轮机发电的原理是通过水流带动水轮机转动，进而驱动发电机转动，最终将机械能转换成电能。
具体而言，水轮机通过一系列的机械装置将水流的动能转换成旋转机械能，然后再将旋转机械能转换成电能。
在三峡大坝水轮机发电系统中，水通过大坝注入水库，经过引水系统进入到水轮机的转轮中。
水流进入转轮后，会由于转轮叶片的形状和旋转的动能而产生一定的水压。
水压使转轮旋转，从而产生转轮的机械能。
水轮机的转轮与发电机的转轴相连，转轮的机械能通过转轴传递给发电机。
发电机内部的导线与转轴相连，当转轴旋转时，导线在磁场的作用下，产生电磁感应电流。
这种电磁感应过程遵循法拉第电磁感应定律，即当导体在磁场中运动时，会产生感应电流。
这个电磁感应过程是将机械能转换为电能的关键步骤。
电磁感应产生的感应电流通过导线流过，形成交流电。
电流进一步经过变压器的处理，产生符合电网要求的电能，并输出到电网供给用户使用。
同时，发电机内部也有一部分电能供给水轮机的自动控制系统使用，用于调节和控制水轮机的转速和功率。
总的来说，三峡大坝水轮机发电系统利用水流的动能驱动水轮机旋转，通过机械能和电磁感应过程将机械能转换成电能，最终将电能输出到电网供给用户使用。
这种发电方式具有清洁、可再生的特点，对环境影响较小，是一种可持续发展的能源利用方式。
三峡大坝水轮机发电原理的实现离不开先进的水力学理论和工程技术支持。
在设计和建设过程中，科学家和工程师们考虑了水流特点、坝体结构和机电设备的匹配等因素，力求提高发电效率和运行可靠性。
同时，为了保护环境，控制大坝下游水流的冲击和调整水库水位的过程也需要精确的水文预测和调度控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液力传动与流体机械项目:
三峡大坝水轮机发电原理
汇报人：刘宝
张文辉
赵俊伟
吕九九
指导教师：赵静一
燕山大学机械工程学院
2012年9月
目录
一、水力发电简介 (3)
二、三峡水轮机组简介 (5)
三、混流式水轮发电机结构 (7)
四、混流式水轮机的工作原理 (10)
一、水力发电简介
水是自然中最有用的动力，因为它最容易被掌控。
流水可经由水闸或管线被输送，更重要的，一条流可藉水坝区隔成能容纳大量水的水库，当需要时便释出其所需的量。
水力常被规划成水力发电厂，通常建基于大型的水坝，最佳的地理位置是在高山地区且狭窄而两侧陡峭的河谷，水坝建于如此的河谷可以产生超过100公里长的蓄水库。
大规模的计划或许就不只一个简单的水坝和蓄水库。
在澳洲的雪山，雪河的水藉由一连串的地下通道，转至十六个发电厂。
水力亦被用来储存其他发电厂多余的能量，这可所谓的抽蓄发电厂来处理，及使用两个分离且不同水平面的蓄水库。
正常运作下，位置较高的水库的水被用来驱动涡轮产生电，而经过涡轮的水便储存在较低的水库。
一但有多余的电，便被用来抽取较低水库的水回到较高的水库。
电力的需求在白天时达到最高点，这亦意味着，大多数的发电站，抽水的工作通常在夜间完成。
水力发电是利用河川、湖泊等位于高处具有位能的水流至低处，将其中所含之位能转换成水轮机之动能，就是利用流水量及落差来转动水涡轮。
再藉水轮机为原动机，推动发电机产生电能。
因水力发电厂所发出的电力其电压低，要输送到远距离的用户，必须将电压经过变压器提高后，再由架空输电路输送到用户集中区的变电所，再次降低为适合于家庭用户、工厂之用电设备之电压，并由配电线输电到各工厂及家庭用户。
水轮机由古代的水轮、水车演变而来，其工作流程为上游水库中的水经大坝引水管，流入坝体下方发电厂房的蜗壳、导水机构及水轮机转轮中，将势能转化为推动转轮叶片旋转的动能。
转轮通过主轴与发电机转子联轴，带动转子旋转并切割发电机定子磁力线圈，利用电磁感应原理在发电机线圈中产生高压电，再经过变压器升压通过输电线路将电力输出到电网中。
水轮机中作完功的水则通过大坝尾水管排向下游。
水轮机按工作方式可分为冲击式水轮机和反击式水轮机两大类。
反击式水轮机又可分为混流式、轴流式、斜流式和贯流式。
三峡电站采用的混流式机组是使用最广泛的一种。
1827年法国工程师B.富尔内隆制成6马力的反击式水轮机，1849年经美国工程师J.B.弗朗西斯设计改进，形成了现代混流式水轮机，故称为弗朗西斯水轮机。
1850年出现冲击式水轮机。
1880年美国工程师L.A.佩尔顿取得水斗型冲击式水轮机的专利，世人称之为佩尔顿水轮机。
1912年奥地利工程师V.卡普兰设计出第一台转桨轴流式水轮机，被称为卡普兰水轮机。
到20世纪40-50年代又相继出现贯流式和斜流式水轮机，同时水轮机又发展为水泵水轮机，应用于抽水蓄能电站。
随着二战后水电开发的进展，水轮机的性能和结构日趋完善，功率有了大幅提高。
利用天然水流为资源。
水力发电则系利用筑坝蓄水，昼夜取舍，不尽不竭，既便利又为经济。
故近五十年来，世界各国发电，多由火力侧重于水力，都在努力开发水力资源。
美国全国发电量最初用火力者在百分之八十以上，至目前为止，水力已占将及半数，由此可见开发水力之重要。
而在燃料缺乏之国家，如瑞士、意大利等国，更须大量开发水力发电，以补其缺。
中国长江三峡水电站
美国大古力水电站
巴西伊泰普水电站
二、三峡水轮机组简介
三峡水电站是目前世界最大的水电站，这里安装着世界最大的水轮发电机组。
在三峡泄洪坝两侧底部的水电站厂房内，共安装有32台70万千瓦级水轮发电机组；其中左岸厂房14台，右岸厂房12台，右岸地下厂房6台，另外还有2台5万千瓦的电源机组，总装机容量2250万千瓦；相当于20座百万千瓦级核电站，比巴西伊泰普水电站多了850万千瓦。
左岸厂房和右岸厂房已建成投产的26台机组，日均发电量3.3亿度，满负荷运行可达4亿度，年发电量近1000亿度，约占全国发电量的33分之一。
三峡水电站安装的32台70万千瓦水轮机组是目前世界上出力最大、尺寸最大的混流式水轮发电机组。
大型水轮发电机组是水电站核心设备，也是制造难度最高的顶尖工业产品之一，涉及众多复杂加工技术。
长期以来，核心技术一直为少数发达国家所垄断。
三、混流式水轮发电机结构
混流式水轮机是反击式水轮机的一种，其应用水头范围很广，从20~700m水头均可使用。
它结构简单，制造安装方便，运行可靠，且有较高的效率和较低的空蚀系数。
不同形式的混流式水轮机
混流式水轮发电机立体结构图
现以上图所示的混流式水轮机为例来介绍这种水轮机结构。
混流式的过流过部件：蜗壳→导水机构→转轮→尾水管。
大中型机组一般采用金属蜗壳，导水机构一般采用径向式导水机构转轮一般有6—12叶片，大中型机组一般采用弯肘式尾水管。
在混流式水轮机中，水流通过蜗壳的导流作用径向流入导水机构，将液体动能转化为静压能，再通过叶片将静压能转换为转子的动能，水流最后轴向流出转轮。
水轮机的进水部件是具有钢板里衬的蜗壳，座环支柱也称固定导叶，在转轮四周布置着导水机构导叶。
座环支柱具有坚固的上环和下环，蜗壳和上下环焊接在一起。
导叶轴颈用衬套（钢或尼龙材料）支承在底环和固定于顶盖的套筒上。
底环固定于座环的下环上面。
顶盖用螺钉与座环的上环连接。
导水的传动机构是由安置在导水叶上轴颈的转臂，连杆和控制环组成。
导叶的开度（从导叶出口边端到相邻导叶背部的最短距离）的改变是通过导水机构的两个接力器和控制环连接的推拉杆传动控环来实现的。
金属蜗壳的作用：为流体的流动起到导向作用；将液体动能转换为静压能。
大型焊接金属蜗壳
导水机构的作用：调节流量，开关水轮机，调节水流环量。
导水结构示意图
四、混流式水轮机的工作原理
综上所述，三峡水轮机组采用的混流式水轮机是一种结构简单，制造安装方便，运行可靠，且有较高的效率和较低的空蚀系数的反击式水轮发电机。
混流式的过流过部件：蜗壳→导水机构→转轮→尾水管。
在混流式水轮机中，水流通过蜗壳的导流作用径向流入导水机构，将液体动能转化为静压能，再通过叶片将静压能转换为转子的动能，转轮通过主轴与发电机转子联轴，带动转子旋转并切割发电机定子磁力线圈，利用电磁感应原理在发电机线圈中产生高压电，再经过变压器升压通过输电线路将电力输出到电网中，水流最后轴向流出转轮。
大中型水轮机组一般采用金属蜗壳，其主要作用是为流体的流动起到导向作用，将液体动能转换为静压能。
导水机构中的活动导叶倾角可调，其主要作用是调节流量，开关水轮机，
调节水流环量。
混流式水轮机简图
