隔爆水棚和防尘水幕安装要求
隔爆水棚安装规定
隔爆水棚安装规定隔爆水棚安装规定辖区各煤矿企业：《煤矿平安规程》第一百五十条规定：高瓦斯矿井煤巷掘进工作面应安设隔〔抑〕爆设施。
第一百五十五条规定：开采有煤尘爆炸危险煤层的矿井，必须有预防和隔绝煤尘爆炸的措施。
安设隔〔抑〕爆设施的目的是减轻瓦斯、煤尘爆炸的灾害程度、控制灾害范围。
隔〔抑〕爆设施主要有被动式的隔爆水棚或岩粉棚，由于煤矿井下因湿度大，且岩粉棚采用的是嵌入式安装，所以在煤矿中使用较少。
为便于矿井详细正确安设、使用水棚设施，现将隔爆水棚局部安装、使用规定下发给大家以供参考。
1、隔爆水棚分为主要隔爆水棚和辅助隔爆水棚。
主要隔爆水棚的棚区长度不小于 30m，辅助隔爆水棚的棚区长度不小于 20m。
主要隔爆水棚应在以下巷道设置：a〕矿井两翼与井筒向联通的主要大巷； b〕相邻采区之间的集中运输巷和回风巷； c〕相邻煤层之间的运输石门和回风石门。
辅助隔爆水棚应在以下巷道中设置：a〕采煤工作面进风、回风巷道； b〕采区内的煤和半煤巷掘进巷道； c〕采取独立通风并有煤尘爆炸危险的其它巷道。
2、隔爆水棚应设在直线巷道内，与巷道的穿插口、转弯处的间隔要保持 50-70m，与风门的间隔大于 25m。
隔爆水棚必须按规定进展安设，实行挂牌专人管理，隔爆水棚的说明牌要标明安设地点、水棚类型、棚区长度、巷道断面、水槽〔袋〕数量、水槽〔袋〕容量、设计水量、实际水量、管理单位、管理人员。
3、水棚按布置方式分为集中式与分散式两种。
采掘工作面的集中式隔爆水棚要及时挪动，保持首列水棚距工作面的间隔在 60-200m范围。
集中式水棚排间距为 1.2m，集中式水棚的用水量按巷道断面积计算，不得小于如下值：主要隔爆水棚400L/m 2，辅助隔爆水棚200L/m 2。
分散式隔爆水棚只能用作辅助隔爆水棚，首列分散式水棚与工作面间隔保持 30-60 米。
分散式分棚沿巷道分分布置，两个袋组的间距为 10-30m，分散式的棚区长度不小于 200m，分散式水袋棚的水量按棚区所占巷道空间体积计算；不少于1.2L/m 2。
【9A文】煤矿隔爆水棚安装标准及管理办法
隔爆水袋棚安装标准及管理办法二〇一二年三月十二日隔爆水袋棚安装标准一、结构水棚是由架设于巷道顶部充满水的水槽及水袋组成，当发生爆爆炸时，冲击波将水槽或水袋震翻及破碎，水被瀑洒出来，形成水雾带并充满整个巷道，以此抑制、熄灭接至而来的火焰，阻止爆炸的传播。
1、水槽水槽主要以塑料制品为主要形式，主要规格有40L、80L两种。
2、水袋水袋主要为塑料制品，主要规格有40L、60L、80L三种。
二、布置1、布置原则水棚按隔绝煤尘爆炸的保护范围，可分为主要隔爆棚与辅助隔爆棚，但由40L 及小于40L的水袋所组成的水袋棚不得作为主要隔爆棚。
其布置原则如下：1）主要隔爆棚应在下列地点布置：（1）矿井两翼与井筒相连通的主要运输大巷与回风大巷。
（2）相邻采区之间的集中运输巷和回风巷。
（3）相邻煤层之间的运输石门和回风石门。
2）辅助隔爆棚应在下列地点设置：（1）采煤工作面进风巷和回风巷。
（2）采区内的煤巷、半煤巷掘进巷道。
（3）采用独立通风，并有煤尘爆炸危险的其他巷道，和隔绝与煤仓、装载点相通的巷道。
2、布置方式水棚的布置方式可分为集中式与分散式，但分散式水槽棚和水袋棚不得作为主要隔爆棚。
水棚设置位置详见下表水棚设置位置另外，尚需遵循以下原则：1）水棚排间距为1.2~3.0m，主要水棚的棚区长度不小于30m，辅助棚的棚区长度不小于20m。
2）水槽排（列）中的水槽，占据巷道宽度之和与巷道最大宽度的比例为：巷道净断面积＜10m2，至少为35%；巷道净断面积10~12m2，至少为50%；＞10m2，至少为65%。
3）水槽在井下巷道的安装方式采用吊挂式，并呈横向布置（即水槽长边垂直于巷道轴线）4）水槽排（列）内水槽之间的间隙与水槽同支架或巷道之间的间隙之各≯1.5m，特殊情况≮1.8m；两个水槽之间的间隙≮1.2m。
5）水槽外边缘与巷壁、支架、顶板、构筑物之间的垂直距离≮100mm。
水槽底部至顶梁（顶板）的垂直距离≯1.6m，如果槽列内的水槽距顶梁（顶板）的距离超过1.6m时，必须在该水槽的上方增设1个水槽。
通修队隔爆设施、净化水幕安装标准及管理规定
通修队隔爆设施、净化水幕安装标准及管理制度一、隔爆设施安装地点要求1.主要隔爆设施，应在下列地点设置：（1）、矿井主要进、回风巷（2）、采区进、回风巷。
2、辅助隔爆设施，应在下列地点设置（1）、采煤工作面的进风巷道和回风巷道。
（2）、采区内的掘进巷道。
二、安装水袋棚要求1、水袋必须符合检验标准的要求。
2、水袋棚分为主要隔爆棚和辅助隔爆棚，按布置方式分为集中式。
3、水棚用水量要求：主要隔爆水棚按巷道断面积计算不得少于400L/m2，辅助隔爆水棚按巷道断面积计算不得少于200 L/m2。
水棚排距为1.2~3.0 m。
4、主要隔爆水棚的棚区长度不应小于30 m，辅助隔爆水棚的棚区长度不应小于20 m，首列水棚距工作面60～200m。
5、水棚距顶梁（无支架时为顶板）、两帮的空隙不小于100 mm；水棚距巷道轨面不小于1.8 m；水棚应保持同一高度；需要挑顶时，水棚区内的巷道断面应与其前后各20 m 长的巷道断面一致。
6、水棚与巷道交叉口、转弯处的距离，应保持在50-75 m；与风门的距离必须大于25 m。
水棚应设在巷道的直线部分并覆盖巷道全断面。
三、水袋的安装要求1、水袋棚的安装方式，可采用吊挂式。
2、水袋棚安装方式的原则是当受爆炸冲击力时，水袋中的水容易波出。
3、水袋边与巷道壁、支架、顶板、构筑物之间的距离不得小于0.1 m；水（袋）底部至顶梁的距离不得大于1.6 m。
4、水袋采用易脱钩的布置方式时，挂钩位置要对正，每对挂钩的方向要相向布置（勾尖与勾尖相对），挂钩应采用4~8 mm的钢筋制成，挂钩角度均应保持在75゜，弯勾25 mm，挂钩长度为100--150 mm，并保证同一棚区内的挂钩长度一致，并应固定在棚架上。
5、水袋安装以后应保持同一水平高度。
四、净化水幕安装地点1、矿井主要进、回风巷、车场。
2、采区进、回风巷；采煤工作面上、下巷及掘进工作面。
五、净化水幕安装要求1、采煤工作面进、回风巷30m内必须至少设置一道净化水幕。
隔爆水棚安装标准及要求
隔爆水棚安装标准及要求文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）隔爆水棚安装规范一、结构水棚是由架设于巷道顶部充满水的水槽及水袋组成，当发生爆爆炸时，冲击波将水槽或水袋震翻及破碎，水被瀑洒出来，形成水雾带并充满整个巷道，以此抑制、熄灭接至而来的火焰，阻止爆炸的传播。
1、水槽水槽主要以塑料制品为主要形式，主要规格有40L、80L两种。
2、水袋水袋主要为塑料制品，主要规格有40L、60L、80L三种。
二、布置1、布置原则水棚按隔绝煤尘爆炸的保护范围，可分为主要隔爆棚与辅助隔爆棚，但由40L及小于40L的水袋所组成的水袋棚不得作为主要隔爆棚。
其布置原则如下：1）主要隔爆棚应在下列地点布置：（1）矿井两翼与井筒相连通的主要运输大巷与回风大巷。
（2）相邻采区之间的集中运输巷和回风巷。
（3）相邻煤层之间的运输石门和回风石门。
2）辅助隔爆棚应在下列地点设置：（1）采煤工作面进风巷和回风巷。
（2）采区内的煤巷、半煤巷掘进巷道。
（3）采用独立通风，并有煤尘爆炸危险的其他巷道，和隔绝与煤仓、装载点相通的巷道。
2、布置方式水棚的布置方式可分为集中式与分散式，但分散式水槽棚和水袋棚不得作为主要隔爆棚。
水棚设置位置详见下表水棚设置位置1）水棚排间距为1.2~3.0m，主要水棚的棚区长度不小于30m，辅助棚的棚区长度不小于20m。
2）水槽排（列）中的水槽，占据巷道宽度之和与巷道最大宽度的比例为：巷道净断面积＜10m2，至少为35%；巷道净断面积10~12 m2，至少为50%；＞10m2，至少为65%。
3）水槽在井下巷道的安装方式采用吊挂式，并呈横向布置（即水槽长边垂直于巷道轴线）4）水槽排（列）内水槽之间的间隙与水槽同支架或巷道之间的间隙之各≯1.5m，特殊情况≮1.8m；两个水槽之间的间隙≮1.2m。
5）水槽外边缘与巷壁、支架、顶板、构筑物之间的垂直距离≮100mm。
水槽底部至顶梁（顶板）的垂直距离≯1.6m，如果槽列内的水槽距顶梁（顶板）的距离超过1.6m时，必须在该水槽的上方增设1个水槽。
隔爆水棚安装标准及要求
隔爆水棚安装规范一、结构水棚是由架设于巷道顶部充满水的水槽及水袋组成，当发生爆爆炸时，冲击波将水槽或水袋震翻及破碎，水被瀑洒出来，形成水雾带并充满整个巷道，以此抑制、熄灭接至而来的火焰，阻止爆炸的传播。
1、水槽水槽主要以塑料制品为主要形式，主要规格有40L、80L两种。
2、水袋水袋主要为塑料制品，主要规格有40L、60L、80L三种。
二、布置1、布置原则水棚按隔绝煤尘爆炸的保护范围，可分为主要隔爆棚与辅助隔爆棚，但由40L 及小于40L的水袋所组成的水袋棚不得作为主要隔爆棚。
其布置原则如下：1）主要隔爆棚应在下列地点布置：（1）矿井两翼与井筒相连通的主要运输大巷与回风大巷。
（2）相邻采区之间的集中运输巷和回风巷。
（3）相邻煤层之间的运输石门和回风石门。
2）辅助隔爆棚应在下列地点设置：（1）采煤工作面进风巷和回风巷。
（2）采区内的煤巷、半煤巷掘进巷道。
（3）采用独立通风，并有煤尘爆炸危险的其他巷道，和隔绝与煤仓、装载点相通的巷道。
2、布置方式水棚的布置方式可分为集中式与分散式，但分散式水槽棚和水袋棚不得作为主要隔爆棚。
水棚设置位置详见下表水棚设置位置另外，尚需遵循以下原则：1）水棚排间距为1.2~3.0m，主要水棚的棚区长度不小于30m，辅助棚的棚区长度不小于20m。
2）水槽排（列）中的水槽，占据巷道宽度之和与巷道最大宽度的比例为：巷道净断面积＜10m2，至少为35%；巷道净断面积10~12 m2，至少为50%；＞10m2，至少为65%。
3）水槽在井下巷道的安装方式采用吊挂式，并呈横向布置（即水槽长边垂直于巷道轴线）4）水槽排（列）内水槽之间的间隙与水槽同支架或巷道之间的间隙之各≯1.5m，特殊情况≮1.8m；两个水槽之间的间隙≮1.2m。
5）水槽外边缘与巷壁、支架、顶板、构筑物之间的垂直距离≮100mm。
水槽底部至顶梁（顶板）的垂直距离≯1.6m，如果槽列内的水槽距顶梁（顶板）的距离超过1.6m时，必须在该水槽的上方增设1个水槽。

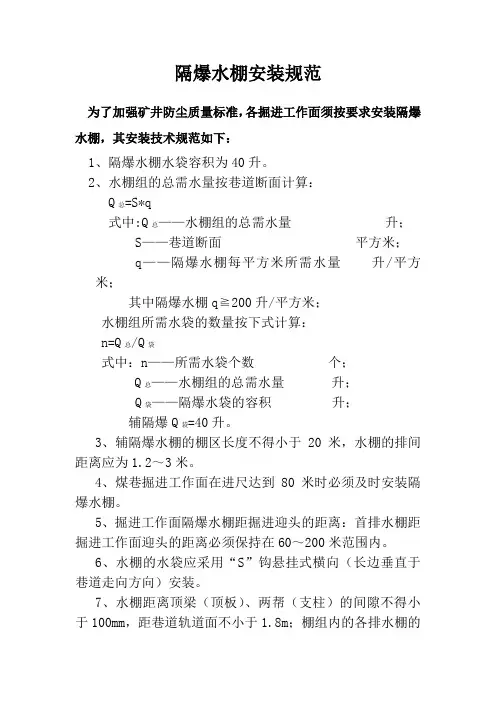

隔爆水棚安装规范
隔爆水棚安装规范
为了加强矿井防尘质量标准，各掘进工作面须按要求安装隔爆水棚，其安装技术规范如下：
1、隔爆水棚水袋容积为40升。
2、水棚组的总需水量按巷道断面计算：
Q总=S*q
式中:Q总——水棚组的总需水量升；
S——巷道断面平方米；
q——隔爆水棚每平方米所需水量升/平方米；
其中隔爆水棚q≧200升/平方米；
水棚组所需水袋的数量按下式计算：
n=Q总/Q袋
式中：n——所需水袋个数个；
Q总——水棚组的总需水量升；
Q袋——隔爆水袋的容积升；
辅隔爆Q袋=40升。
3、辅隔爆水棚的棚区长度不得小于20米，水棚的排间距离应为1.2～3米。
4、煤巷掘进工作面在进尺达到80米时必须及时安装隔爆水棚。
5、掘进工作面隔爆水棚距掘进迎头的距离：首排水棚距掘进工作面迎头的距离必须保持在60～200米范围内。
6、水棚的水袋应采用“S”钩悬挂式横向（长边垂直于巷道走向方向）安装。
7、水棚距离顶梁（顶板）、两帮（支柱）的间隙不得小于100mm，距巷道轨道面不小于1.8m；棚组内的各排水棚的
安装高度应保持一致。
8、水棚应设置在巷道的直线段内，与巷道的交岔口、转弯处、变坡处之间的距离不得小于50m，严禁安装在巷道局部挑顶的地点。
9、所有隔爆水棚挂钩要做到整齐，不脱钩，角度在30-60度之间。
10、隔爆水棚实行专人挂牌管理，牌板由各施工单位负责制作、悬挂和维护。
11、各施工队队要按规定距离挪移隔爆水棚，及时补充水袋水量，保持水袋满足水量要求。
隔爆水棚安设及检查规定
隔爆水棚安设及检查规定一、凡是经过鉴定煤尘具有爆炸性矿井或高瓦斯矿井的煤巷掘进工作面都必须安装隔爆设施，其安装位置要求如下：1、主要隔爆棚应在下列地点设置：（1）矿井两翼与井筒相连通的主要运输大巷和回风大巷等巷道。
（2）相邻采区之间的集中运输巷道和回风巷道。
（3）相邻煤层之间的运输石门。
2、辅助隔爆应设置在下列地点：（1）采煤工作面进回风巷道。
（2）采区的煤巷掘进巷道。
（3）采用独立通风，并有煤尘爆炸危险的其它巷道。
二、隔爆水棚的装水量及安装要求必须符合下列规定：1、每组隔爆水棚的用水量按巷道断面积进行计算，不得少于如下值：主要隔爆400L/m2,辅助隔爆200 L/m2。
2、水棚包括水槽棚和水袋棚，40L及小于40L的水袋所组成的水袋棚，不得作为主要隔爆棚。
3、水袋和水槽都必须符合部标，MT157-87《矿用隔爆水槽、隔爆水袋通用技术条件》的规定，经国家质检部门检验合格。
4、水棚的排间距为1.2-3m，主要隔爆棚的棚区长度不得小于30m，辅助隔爆棚的棚区长度不得小于20m。
5、首排（列）水棚与工作面的距离，必须保持在60-200m范围内。
6、水槽棚的水槽应采用横向（长度垂直于巷道走向方向）嵌入式安装。
7、水棚距顶梁（无支架时为顶板）两帮（支柱）的间隙（纵向投影）不得低于100mm，距巷道轨面不小于1.8m，棚区内的各排水棚的安装高度应保持一致；棚区内的巷道需要挑顶时，其前后20m长度的巷道断面和形状应与其保持一致。
8、水棚应设在巷道的直线段内。
9、水棚与巷道的交叉口、转弯处、变坡点之间的距离不得小于50m。
三、隔爆水棚由通防科设计安装，实行部分移交管理，即：1、采煤工作面两道隔爆水棚，移交给所在采煤工区。
2、煤巷掘进巷道内的隔爆水棚，移交给所在的掘进工区。
3、皮带机道的隔爆水棚，移交给皮带工区。
4、其余巷道隔爆水棚，由通防科负责管理。
移交过的隔爆水棚，如发现人为损坏，均由被移交单位负责赔偿，但水棚的换水、挪位、回收，均由通防科负责。
隔爆水棚安装标准
隔爆水棚安装标准
1、水棚应设置在巷道的直线段内。
2、水棚与巷道交叉口、转弯处的距离须保持50－75m，与风门的距离须大于25m。
3、在采、掘工作面设置辅助隔爆棚的顺槽巷道应设多组水棚，每组间距不得大于200m。
4、水棚的用水量按巷道断面积计算：主要隔爆水棚不小于400L/m2,辅助水棚不小于200L/m2。
5、集中式主要水棚的棚区长度不小于30m，集中式辅助水棚的棚区长度不小于20m，水棚排距1.2－3.0m，水槽（袋）之间的间隙以及与支架或巷壁之间的间隙之和不得大于1.5m，水槽（袋离不得小于0.1m，水棚距巷道轨道不应小于1.8m，水棚应保持同一高度，需要挑顶时，水棚区内的巷道断面应与其前后各20m长的巷道断面一致。
6、水棚要挂牌管理，明确专人管理和维护。
要经常保持水袋的完好和规定的水量，并每半月检查、添加补充一次。
7、主要棚区长度不少于30米，辅助棚区长度不少于20米。
8、水棚挂钩位置要对正，相向布置（钩尖与钩尖相对）角度为（60+5）度，钩尖长度为25mm。
）边与巷壁、支架、顶板、构筑物之间的距第八条水棚之间的间隙与水棚同支架或巷壁质检的间隙和不得大于1.5米，棚边与巷壁之间的距离不得小于0.1米，水棚距巷道轨道面不应小于1.8米，棚区内各排水棚的安装高度应一致，棚区巷道需挑顶时，其断面和形状与其前后各20米长度的巷道保持一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔爆水棚和防尘水幕安装要求
一、隔爆水棚
（一）主要隔爆水棚的安装标准
1、主要隔爆水棚安装在矿井主要进、回风井筒及大巷内，水棚设臵在直线平段巷道内，棚区巷道断面应与前后各20 米的巷道断面一致，与巷道交叉口、转弯处距离不得小于50 米。
2、根据巷道断面计算，主要隔爆水棚水量不低于400L/m2，水棚的排间距为1.5m，且棚区长度不小于30 米。
3、水袋之间的间隙与水袋同巷壁之间的间隙之和不得大于1.5 米，棚边与巷壁之间的距离不得小于0.1 米，水棚距巷道轨面高度不得小于1.8 米，棚区内各排水棚的安装高度应保持一致，各水棚之间必须平行安装布臵。
4、每组水棚必须使用同一规格的水袋，不同规格的水袋不得掺混使用。
5、主要隔爆水棚由通防工区统一安装和管理。
副井断面14.33m2
6、主要水棚总距离不小于30米、辅助不小于20米。
排拒3米、2米。
G=gS
式中: G——总水量，kg；
g——每平方米巷道所需水量，kg/m2；g=大巷400.顺槽200.
S——巷道断面积，m2。
（二）辅助隔爆水棚的安装标准
1、辅助隔爆水棚安设在掘进工作面及回采工作面两顺槽巷道内，水棚应设臵在直线平段巷道内，水棚与工作面的距离必须保持60m～200m 范围内。
2、根据巷道断面计算，辅助水棚的水量不低于200L/m2。
3、水棚的间排距为1.2～3.0m，且棚区长度不小于20 米，安装水棚位臵巷道断面应与前后各20 米长的巷道断面一致。
4、水袋之间的间隙与水袋与巷壁之间的间隙之和不得大于1.5 米，棚边与巷壁之间的距离不得小于0.1 米，水棚距巷道轨面高度不得小于1.8 米，棚区内各排水棚的安装高度应保持一致，并与巷道拐弯、交叉口的距离不小于50 米。
5、每处水棚必须使用同一规格的水袋，不得混用。
二、防尘水幕
1、矿井主要进风大巷及回风巷、采煤工作面进回风巷、掘进工作面的迎头、喷浆机回风流下方5m范围内都必须安装风流净化水幕，责任单位为该地段的管辖单位。
2、采掘头面风流净化水幕安装位臵要求。
（1）采煤工作面风流净化水幕的具体位臵：A、采煤工作面进风巷内设臵两道全断面水幕，第一道水幕在采煤工作面进风巷口向里10～15m范围内；第二道水幕在采煤工作面进风巷安全出口以外30m范围内。
B、采煤工作面回风巷内至少设臵三道全断面水幕，第一道水幕在采煤工作面回风巷安全出口以外30m范围内；第二道水幕与第一道水幕间距不得大于20m；第三道水幕在采煤工作面回风巷口下风侧10～15m范围内。
（2）掘进工作面风流净化水幕的具体位臵：A、掘进工作面刚开口时在开口位臵的下风侧10～15m范围内设臵一道全断面风流净化水幕。
B、掘进工作面掘进长度超过50m不超过80m 时，应在掘进巷道内设臵一道全断面风流净化水幕，水幕距迎头距离不得超过50m；掘进工作面掘进长度超过80m时，应在该掘进巷道内增加两道全断面风流净化水幕，第一道水幕距迎头距离不得超过50m，第二道水幕与第一道水幕间距不得大于20m，且第三道水幕在巷道回风口
10～15m范围内。
3、风流净化水幕安装要求：（1）水幕实行挂牌管理，责任到人；（2）水幕雾化后应封闭巷道全断面，且雾化效果好；（3）水幕开关阀门布臵在行人侧便于开关的位臵，高度适宜；（4）水幕开关阀门灵敏可靠，不漏水（滴水不成线）；（5）水幕要固定在顶板上，不得来回摆动；（6）水幕安装位臵距巷道顶板距离不得超过100毫米（可以根据巷道的实际形状加工相应的水幕）。
