光学瞄准镜的原理
光学瞄准镜的原理
光学瞄准镜是一种用于瞄准目标的光学装置，常用于军事、射击和观测等领域。
其工作原理主要基于光的折射和反射。
光学瞄准镜通常由物镜、接眼镜和放大系统组成。
物镜是位于望远镜前端的一组凸透镜或凸凹透镜，用于接收远处目标发出的光线。
接眼镜是位于望远镜后端的一组凹透镜，用于放大和观察物镜成像的目标。
放大系统则是由物镜和接眼镜之间的透镜系统组成，用于将物镜成像的目标放大到接眼镜中观察。
光线从远处目标进入光学瞄准镜后，被物镜接收并折射。
物镜的曲率和折射率可根据需要进行设计，以便能够聚焦目标的光线到接眼镜中。
物镜的聚焦能力决定了瞄准镜的视场大小和清晰度。
经过物镜的折射后，光线进入放大系统。
放大系统的作用是将物镜上的目标图像放大到接眼镜中，以便观察人员能够清晰地看到目标。
放大系统通常使用一组凸透镜或凸凹透镜来放大光线，并且可以根据需要进行调节以实现不同的放大倍数。
最后，放大后的光线被送入接眼镜，观察人员通过接眼镜观察到物镜成像的目标。
接眼镜与人眼的距离和曲率等参数可以根据需要调整，以确保观察人员能够清晰地看到目标图像并对其进行瞄准。
总之，光学瞄准镜的工作原理是利用物镜的折射和接眼镜的放大，将目标的光线
放大并呈现在观察人员眼前，从而实现对目标的瞄准和观察。

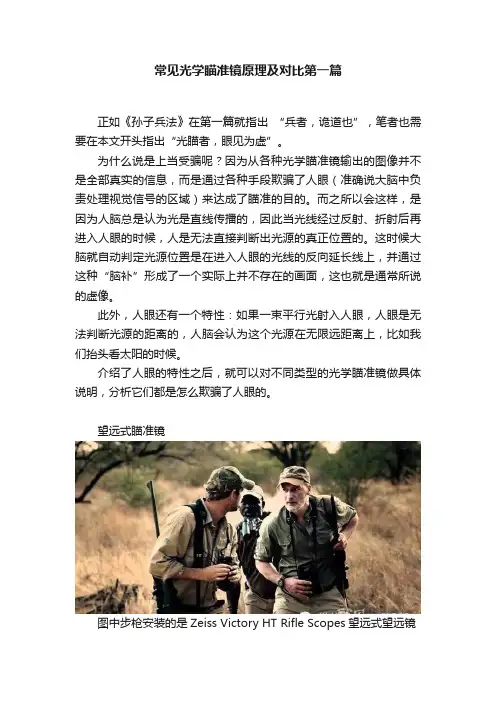

常见光学瞄准镜原理及对比第一篇
常见光学瞄准镜原理及对比第一篇正如《孙子兵法》在第一篇就指出“兵者，诡道也”，笔者也需要在本文开头指出“光瞄者，眼见为虚”。
为什么说是上当受骗呢？因为从各种光学瞄准镜输出的图像并不是全部真实的信息，而是通过各种手段欺骗了人眼（准确说大脑中负责处理视觉信号的区域）来达成了瞄准的目的。
而之所以会这样，是因为人脑总是认为光是直线传播的，因此当光线经过反射、折射后再进入人眼的时候，人是无法直接判断出光源的真正位置的。
这时候大脑就自动判定光源位置是在进入人眼的光线的反向延长线上，并通过这种“脑补”形成了一个实际上并不存在的画面，这也就是通常所说的虚像。
此外，人眼还有一个特性：如果一束平行光射入人眼，人眼是无法判断光源的距离的，人脑会认为这个光源在无限远距离上，比如我们抬头看太阳的时候。
介绍了人眼的特性之后，就可以对不同类型的光学瞄准镜做具体说明，分析它们都是怎么欺骗了人眼的。
望远式瞄准镜图中步枪安装的是Zeiss Victory HT Rifle Scopes望远式望远镜望远式瞄准镜是历史最悠久的光学瞄准镜，最大的特点就是有图像放大功能，便于精确观测远距离上的目标。
图1是典型的望远式瞄准镜，采用两组凸透镜组成的开普勒式望远镜系统。
不过通常的开普勒式望远镜输出的是一个上下左右都翻转的图像，所以在物镜、目镜之间还有一组用来把翻转的图像再翻转回来的透镜组。
以图1为例，在使用望远式瞄准镜时，目标发出的光线从右侧进入物镜后首先会被物镜成一个实像并投射在第一焦平面位置上。
在这个位置上安装有透明材质制作的分划板，分划板刻画有分划线，就是通常在瞄准镜里看到的十字线、各种刻度之类的东西。
分划板被入射的光线照射，它的图像也就与经由物镜所成的目标图像重叠在一起，然后光线继续向左传播。
（实际上望远式瞄准镜有两个位置可以用来安装分划板，除了图1那样安装在第一焦平面上之外，也可以安装在光线从翻转透镜组出来后汇聚的第二焦平面上。
）目标和分划板的图像光线到达翻转透镜组时，图像的方向会被翻转成目标真正的上下左右方向，因为分划板的图像也要被翻转，所以装在翻转透镜组之前的分划板也是反向安装的。
光学瞄准镜工作原理
光学瞄准镜工作原理
光学瞄准镜是一种用于瞄准目标的光学设备。
其工作原理基于光线的反射和折射。
1. 反射：光学瞄准镜的主要部分是一个反射镜，通常是一个弯曲的表面，称为镜头。
当光线通过反射镜时，它会被反射并聚焦到一个点上。
镜头的曲率和形状决定了光线的聚焦效果。
2. 折射：光学瞄准镜还包含一个折射镜，通常是一个平坦的玻璃片。
当光线从环境中进入瞄准镜时，它会在进入折射镜之前发生折射。
折射镜会改变光线的传播方向，使得看到的目标位置发生偏移。
这种偏移被设定为正确的瞄准点，以便将目标对准。
3. 放大：光学瞄准镜还可以使用放大镜或望远镜来增加目标的视觉放大效果。
这样可以使目标更清晰可见，并提供更精确的瞄准。
综上所述，光学瞄准镜通过光线的反射、折射和放大效果来实现精确瞄准目标。
利用这些原理，乃至更高级的技术，瞄准镜可以提供更准确和稳定的瞄准点，帮助射击者获得更好的射击效果。
全息瞄准镜原理
全息瞄准镜原理
全息瞄准镜是一种利用全息技术实现瞄准功能的光学镜。
它的原理基于全息干涉的产生和利用。
首先，全息瞄准镜使用激光束产生一个参考光源。
然后，通过一个分束镜将参考光束分成两个光束：一个参考光束和一个物光束。
物光束经过一个光学系统并通过中介物体，例如枪口前的空气。
物光束携带着从枪口反射回来的光信号。
接下来，将分束镜搭配合适的透镜和反射镜，使得分束镜产生的参考光束和物光束重叠到同一个位置上。
这样，在瞄准镜的接收面上，参考光束和物光束会发生干涉现象。
干涉现象使得瞄准镜的接收面上形成了一个全息图案。
这个全息图案保留了物光束携带的反射信号的相位和幅度信息。
之后，当观察者通过瞄准镜看着接收面时，他们将能够看到一个立体的、具有空间感的图像。
通过观察这个全息图案，射手即可准确地瞄准目标。
因为全息图案是在空间中重建的，所以观察者可以从不同的角度观察图案，而不会影响图像的形态。
综上所述，全息瞄准镜利用全息技术实现了精准的瞄准功能。
它的原理是通过分束镜将参考光束和物光束分开，并在接收面
上形成全息图案。
观察者通过观察这个全息图案，即可准确地瞄准目标。
光学瞄准镜的组成和运用
光学瞄准镜的组成和运用作者：瞄准镜来源：/光学瞄准镜作为瞄准镜类型中的一种采用的是光学成像的原理对目标物进行瞄准，它在瞄准镜专卖店里和网上均有销售。
了解光学瞄准镜的组成和运用原理，在使用瞄准镜时能够更好的发挥作用。
光学瞄准镜的最主要功能是使用光学透镜成像，将目标影像和瞄准线重叠在同一个聚焦平面上，即使眼睛稍有偏移也不会影响瞄准点。
通常光学瞄准镜可以放大影像倍数，也有不放大倍数的。
而可放大倍数的瞄准镜又可分固定倍数或可调倍数两类，如 4x28 指的是物镜直径 28 公厘，固定放大倍率 4 倍的瞄准镜，3-9x40 则是物镜 40 公厘，可调整放大倍率从 3 倍到 9 倍的瞄准镜。
一个光学瞄准镜至少有三个光学透镜组，一个是物镜组(Objective Lens)，一个是校正镜管组(Erector Tube)，和目镜组(Onicular Lens)，还可能有其他镜组。
物镜组负责集光，所以当物镜越大，瞄准镜中的景物就应该更明亮，目镜组负责将这些光线改换回平行光线，让眼睛可以聚焦，造就最大的视野;而校正镜管组则是将物镜的影像由上下颠倒、左右相反而修正成正确方向，并且负责调整倍率。
瞄准线所在位置可以在校正镜组前的第一聚焦平面，或是其后的第二聚焦平面，而风偏调整钮、高低调整钮、以及放大倍率环都是用来控制校正镜管组的左右、高低、前后位置。
一个高级瞄准镜镜身内可能有多达 9 个以上的镜片，透过适当的镀膜，其透光率可能超过 95%。
不过即使透光率没这么高，视野内的明亮度可能还是高过肉眼视野的明亮度，因为一般物镜的集光面积都大过眼睛的集光面积。
光学瞄准镜在组成上大致分为三个镜组，物镜组、目镜组以及校正镜，这三个镜组起到了作用都不相同，正是在这三个镜组的组成下才能形成光学瞄准镜的功能。
而它在射击中也起到了很好的瞄准作用，提高了射击的命中率，提高了射击爱好者的兴趣。
瞄准镜与距离的选择原理
瞄准镜与距离的选择原理
瞄准镜与距离的选择原理主要涉及到光学原理和射击需求。
以下是两者选择原理的简要解释：
1. 光学原理：瞄准镜的作用是通过透镜将目标放大，使得射手能够清晰地看到目标。
根据光学原理，放大倍数越大，目标看起来就越大。
因此，当目标距离较远时，需要选择高放大倍数的瞄准镜，以便更好地观察和瞄准目标。
2. 射击需求：选择瞄准镜的距离也要考虑射击的需求。
不同的射击场景和目标距离需要不同的瞄准镜。
例如，远程射击通常需要更高放大倍数和更精确的瞄准，所以较大的目标和较远距离的射击通常需要选择较高的放大倍数的瞄准镜。
而近距离的射击或移动目标的射击则可以选择低放大倍数的瞄准镜，这样可以拥有更大的视野范围和更快的目标捕捉速度。
综上所述，选择瞄准镜的放大倍数和适当的距离取决于射击任务的需求以及环境因素。
需要根据具体情况来选择最适合的瞄准镜。

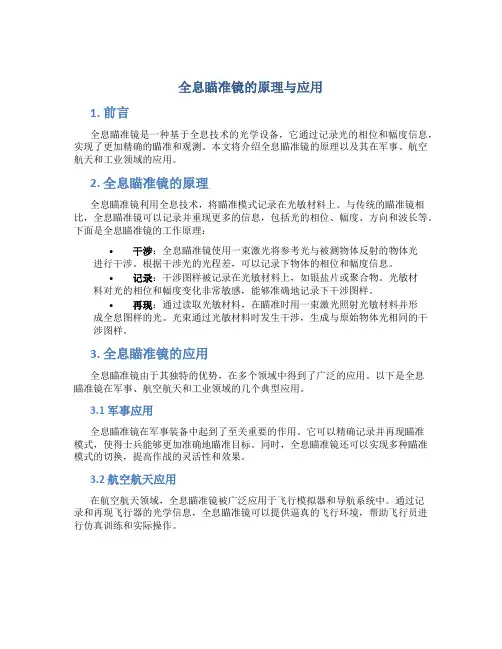

全息瞄准镜的原理与应用
全息瞄准镜的原理与应用1. 前言全息瞄准镜是一种基于全息技术的光学设备，它通过记录光的相位和幅度信息，实现了更加精确的瞄准和观测。
本文将介绍全息瞄准镜的原理以及其在军事、航空航天和工业领域的应用。
2. 全息瞄准镜的原理全息瞄准镜利用全息技术，将瞄准模式记录在光敏材料上。
与传统的瞄准镜相比，全息瞄准镜可以记录并重现更多的信息，包括光的相位、幅度、方向和波长等。
下面是全息瞄准镜的工作原理：•干涉：全息瞄准镜使用一束激光将参考光与被测物体反射的物体光进行干涉。
根据干涉光的光程差，可以记录下物体的相位和幅度信息。
•记录：干涉图样被记录在光敏材料上，如银盐片或聚合物。
光敏材料对光的相位和幅度变化非常敏感，能够准确地记录下干涉图样。
•再现：通过读取光敏材料，在瞄准时用一束激光照射光敏材料并形成全息图样的光。
光束通过光敏材料时发生干涉，生成与原始物体光相同的干涉图样。
3. 全息瞄准镜的应用全息瞄准镜由于其独特的优势，在多个领域中得到了广泛的应用。
以下是全息瞄准镜在军事、航空航天和工业领域的几个典型应用。
3.1 军事应用全息瞄准镜在军事装备中起到了至关重要的作用。
它可以精确记录并再现瞄准模式，使得士兵能够更加准确地瞄准目标。
同时，全息瞄准镜还可以实现多种瞄准模式的切换，提高作战的灵活性和效果。
3.2 航空航天应用在航空航天领域，全息瞄准镜被广泛应用于飞行模拟器和导航系统中。
通过记录和再现飞行器的光学信息，全息瞄准镜可以提供逼真的飞行环境，帮助飞行员进行仿真训练和实际操作。
3.3 工业应用全息瞄准镜在工业领域中也有重要的应用。
它可以用于机械加工、组装和测量等工序中，帮助操作员精确地定位和操作。
同时，全息瞄准镜还可以用于光纤通信系统中的瞄准和校准，提高通信系统的性能和稳定性。
4. 结论全息瞄准镜是一种基于全息技术的先进光学设备，它通过记录光的相位和幅度信息，实现了更加精确的瞄准和观测。
全息瞄准镜在军事、航空航天和工业领域中都有重要的应用，为相关行业提供了更优质、更精确的解决方案。
光学瞄准镜测距之数学原理
光学瞄准镜测距之数学原理光学瞄准镜测距之数学原理胡子哥出了一篇很好的帖子《虎子哥对狙击手远程狙击教材讲解》。
在人心浮动的今天，能象胡子这样踏踏实实地做学文的真是少见了。
为了表示对胡子的支持，我特出此帖，算是对《虎子哥对狙击手远程狙击教材讲解》一文的备注，以便大家分享，使某些铁血战友读胡子的文章时不至于“云里雾里”。
说实话，本人没有当过兵，也不是学军事的，我乃是出于对枪械的兴趣边学边琢磨，有不对的地方，请高手指正。
为了把问题说清楚，我们必须了解一下几个基本概念。
1．园周长= 2 * ∏* 半径。
2．一个整园为360 度角，半圆为180 度角，一度可分为60分。
3．弧度= 弧长/半径。
（别把弧度和角度搞混了）这样当弧度为1时，弧长和半径相等。
一个半圆有∏* 半径/半径= ∏个弧度，它对应的角度是180度。
一个整圆有2*∏个弧度，它对应的角度是360度。
弧度和角度的对应关系。
有了上面几个基本概念，下面常见的“术语”就好解释了。
1．MOA （中文可能叫一分角）：我们知道一个圆为360度，一度为60分。
所以一个圆有360 * 60 = 21600 分。
（“分”下面还有“秒”，对于射击而言，“秒”太精细了，没有太大的意义。
所以到“分”为止）。
一个分角就是一个ＭＯＡ。
英文叫Minute Of Angle. 也就是说，一个圆有21600个ＭＯＡ。
用ＭＯＡ来定义射击精度是有好处的，如果我们问一把枪在１００米时可打中头靶，另一把枪在１０００米时可打中胸靶。
那么这两靶枪哪一把精度更高呢？这显然不好比较，因为射击的距离不同。
但是有没有一个共同的标准来衡量精度呢，这就是要用ＭＯＡ了。
如果说－把枪的精度为１ＭＯＡ，就是说弹着点和枪口连线与目标和枪口连线的夹角不超过１分角。
那它所对应的弧长＝园周长/ 21600＝2*∏*半径/21600。
（这里的半径便是枪到靶的距离）。
如果半径是100米，那么1MOA对应的弧长= 2*3.14*100/21600 = 0.029米= 2.9 厘米。
光学瞄准镜原理
光学瞄准镜原理
光学瞄准镜是一种通过光学原理来帮助瞄准目标的设备。
它通常由凸透镜、凹透镜和十字线组成。
凸透镜是一种中间较厚的透镜，它的中心比较厚，边缘较薄。
凸透镜的主要作用是放大目标物体，使其在瞄准镜中显示得更大。
当光线经过凸透镜时，会发生折射现象。
根据凸透镜的特性，折射后的光线会收敛到焦点上，从而放大目标物体。
凹透镜是一种中间较薄的透镜，它的中心较薄，边缘较厚。
凹透镜的主要作用是调整视角，使其在瞄准镜中显示得更清晰。
当光线经过凹透镜时，同样会发生折射现象。
凹透镜的特性是将折射后的光线发散出去，从而调整目标物体的视角。
十字线是瞄准镜的重要组成部分，它是由一条水平线和一条垂直线交叉组成的。
十字线的作用是帮助瞄准者将目标物体对准瞄准镜的中心。
当目标物体位于十字线的交叉点上时，就表示目标物体已经准确瞄准。
在使用光学瞄准镜时，瞄准者将目光通过凸透镜和凹透镜，将目标物体放大并调整视角后，将其对准十字线的交叉点。
通过调整瞄准镜的位置，瞄准者可以确保目标物体准确瞄准。
总之，光学瞄准镜利用凸透镜放大目标物体，凹透镜调整视角，并通过十字线帮助瞄准者准确瞄准目标。
这种利用光学原理的设备在狩猎、射击和观察等领域中得到了广泛应用。
双反射瞄准镜的工作原理
双反射瞄准镜的工作原理双反射瞄准镜，又被称为如头镜，是一种用于光学瞄准和观察的仪器。
它由两块透明材料制成的棱镜组成，其中一块是倒转像的棱镜，另一块是全反射的棱镜。
当光线通过双反射瞄准镜时，它会先经过倒转像的棱镜，然后通过全反射的棱镜，最终形成与原始光线相反的倒立像。
下面将详细介绍双反射瞄准镜的工作原理。
首先，让我们来看看倒转像的棱镜如何工作。
倒转像的棱镜是一种透明的三棱镜，它的两个侧边是非垂直的，而且它的中垂线与水平面的夹角为45度。
当光线通过倒转像的棱镜时，它会按照这个夹角的规定向下倾斜。
假设我们用双反射瞄准镜来观察一个物体。
当物体发出的光线进入瞄准镜时，首先遇到的是倒转像的棱镜。
由于倒转像的棱镜的倾斜角度，光线被弯曲，使得像在垂直方向上发生了倒转。
也就是说，物体的上部分在像中出现在下部分，而物体的下部分则出现在像的上部分。
接下来，光线通过倒转像的棱镜后，进入全反射的棱镜。
全反射的棱镜是由折射率高的材料制成的，光线在进入该材料时会发生全反射。
全反射的棱镜的中垂线与水平面的夹角也是45度。
当光线通过全反射的棱镜时，它会再次被弯曲，同时也会发生一次倒转。
这导致在棱镜的另一侧，像与原始光线的方向相反。
也就是说，物体的上部分在像中出现在上部分，而物体的下部分则出现在像的下部分。
最后，我们可以看到通过双反射瞄准镜观察到的像是与原始光线相反的倒立像。
通过调整双反射瞄准镜的角度和位置，可以实现对物体的准确瞄准和观察。
除了提供倒立像的功能，双反射瞄准镜还具有其他优点。
它相比于传统望远镜具有更大的视场和更宽的视野，使得观察者可以在一定范围内观察物体。
另外，双反射瞄准镜还可以减少眼睛疲劳和视觉畸变，使得观察更加舒适和准确。
综上所述，双反射瞄准镜的工作原理主要是通过倒转像的棱镜和全反射的棱镜实现的。
它能够将原始光线反射并折射，最终形成与原始光线相反的倒立像。
这种原理使得双反射瞄准镜成为一种理想的观察和瞄准仪器，广泛应用于军事、航天、天文等领域。
非常详细的瞄准镜基础知识！
⾮常详细的瞄准镜基础知识！狙击⼿4-16x50 ⽩字版1.光学瞄准镜是如何实现放⼤⽬标的？答：光学瞄准镜绝⼤多数是采⽤开普勒望远系统，即由1⽚凸透镜为物镜，2⽚正像透镜为中⼼镜⽚，分化板丝，2⽚⽬镜构成的。
它所成的像在正像透镜以后为倒像。
然后经过⽬镜转化在⼈眼中转化为正像。
采⽤开普勒望远系统可以更清楚地看清物体的细节，加⼤远距离⼈眼观察远距离⽬标的能⼒。
并且这种望远系统更容易设置分化板！2.什么是分化板？⼗字线瞄准是分化板吗？答：分化板就是带有⼗字线或者其他带测距，测量提前量等功能的⾦属丝组合。
⼗字线也是⼀种分化板！3.瞄准镜的镜⽚镀膜有何作⽤？镀膜⽅式有⼏种？它们是如何区别的？⽬镜如果也采⽤多层镀膜是不是就表⽰了更加⾼级？答：镀膜是为了防⽌光线的反射光对影响造成的伤害⽽进⾏的⼀种技术处理。
优良的镀膜往往采⽤化学处理⽅式，这样镀的膜不容易擦掉，镀膜也显得⾃然柔和。
镀膜根据⼯艺在光学瞄准镜⾥⼜分单层镀膜和多层镀膜（MC）。
光学瞄准镜的镀膜⼜以单层镀蓝膜最为常见，也有少数佳品采⽤多层镀膜。
多层镀膜可以更好的降低对各种不同波长光线在镜⽚上的反射率，以提⾼整体瞄准镜的⾊彩还原⼒。
最简单的区分⽅式为；单层镀膜镜⽚在⽇光下的反光呈现单⼀⾊彩。
⽽多层镀膜镜⽚在不同位置⾓度下呈现多种⾊彩的柔和反光（不同于街上的⼤兴俄罗斯望远镜那种⼤红⼤绿的玩意）。
由于光线直射的原因，所以如果好的镜⼦物镜多层镀膜已经做的很优良的话没有必要在⽬镜上也多层镀膜，⼀般所有镀膜的镜⼦⽬镜也已经镀膜,⼀般⽬镜镀膜都是单层膜.镀膜⽅式请⼀定能区分多层镀膜和单层镀膜本质,以免被欺骗4.如何衡量镜⽚的好坏？答：最直观的⽅法就是对⽐镜⽚的解析⼒（即清晰度）。
越是优良的镜⽚他的清晰度越是⾼，尤其是远距离或者光线昏暗的情况下⽐较不同质量瞄准镜的分辨能⼒5.如何衡量瞄准镜的好坏？答：光学瞄准镜除了镜⽚的解析⼒，⾊彩还原⼒的好坏区别外，质量的区别还体现在外表加⼯⼯艺上；往往越是好的枪瞄也⼗分注重外表⼯艺，多采⽤磨沙等⼯艺，尤其是3-9红光照明系列的，摸上去外表既不打滑，也不粘⼿，⼿感极佳！除了以上以外，最重要的是瞄准镜必须能承受武器后坐的冲击作⽤，在冲击作⽤下瞄准镜的轴线的改变必须在要求范围之内！6.瞄准镜的倍率多少为宜？倍数和距离有没有什么即定⽐例?答：倍率越⼤的瞄准镜视场越⼩，不宜于快速捕捉⽬标。
