干法除尘工艺流程及功能介绍
转炉干法除尘
干法除尘的工艺流程及工作原理干法除尘的工艺流程及工作原理一、干法除尘的工艺流程：Ⅰ高温、未净化的转炉烟Ⅲ高温未净化的转炉烟粗灰Ⅴ冷却后、粗净化的转炉烟细灰Ⅶ冷却后、净化的转炉烟气Ⅷ合格Ⅸ冷却后，合格的转炉煤二、干法除尘设备工作原理：1、干法除尘的设备组成：通过对干法除尘设备的功能来看，干法除尘的设备主要分成五大块，分别为转炉烟气的冷却设备（即EC系统）、转炉烟气的净化设备（即EP系统）、转炉烟气的动力设备（即ID风机）、转炉煤气的回收和排放设备（切换站和煤气冷却器）、粉尘排放设备（即EC粗输灰系统和EP细输灰系统）。
2、转炉烟气冷却设备（EC系统）转炉冶炼时，含有大量ＣＯ的高温烟气冷却后才能满足干法除尘系统的运行条件。
蒸发冷却器入口的烟气温度为800～12000C，出口温度的控制应根据静电式除尘器的入口温度而定，一般EC的出口温度控制在200～3000C，才能达到静电除尘器的要求。
为此，EC系统采用14杆喷枪进行转炉烟气的冷却，喷枪通过双流喷嘴对蒸汽和冷却水进行混合，达到冷却水的雾化效果，提高冷却水与气流的接触面积，使得转炉烟气得到良好、均匀的冷却。
喷射水与转炉烟气在运行的过程中，水滴受烟气加热被蒸发，在汽化过程中吸收烟气的热量，从而降低烟气温度。
蒸发冷却器除了冷却烟气外，还可依靠气流的减速以及进口处水滴对烟尘的润湿将粗颗粒的烟尘分离出去，达到一次除尘的目的。
灰尘聚积在蒸发冷却器底部由链式输送机排出。
蒸发冷却器还有对烟气进行调节改善的功能，即在降低气体温度的同时提高其露点，改变粉尘比电阻，有利于在静电除尘器中将粉尘分离出来。
除了烟气冷却和调节以外，占烟气中灰尘总含量约15%的粗灰也在蒸发冷却器中进行收集、排放。
另外，通过对喷射水流量的控制（水调节阀），可控制EC的出口温度，使之达到静电式除尘器所需要的温度。
3、转炉烟气净化设备（EP系统）静电除尘器为圆筒形静电除尘器，它是转炉烟气干法除尘系统中的关键除尘设备，其主要技术特点为：①优异的极配形式。
转炉干法除尘
干法除尘的工艺流程及工作原理干法除尘的工艺流程及工作原理一、干法除尘的工艺流程：Ⅰ高温、未净化的转炉烟Ⅲ高温未净化的转炉烟粗灰Ⅴ冷却后、粗净化的转炉烟细灰Ⅶ冷却后、净化的转炉烟气Ⅷ合格Ⅸ冷却后，合格的转炉煤二、干法除尘设备工作原理：1、干法除尘的设备组成：通过对干法除尘设备的功能来看，干法除尘的设备主要分成五大块，分别为转炉烟气的冷却设备（即EC系统）、转炉烟气的净化设备（即EP系统）、转炉烟气的动力设备（即ID风机）、转炉煤气的回收和排放设备（切换站和煤气冷却器）、粉尘排放设备（即EC粗输灰系统和EP细输灰系统）。
2、转炉烟气冷却设备（EC系统）转炉冶炼时，含有大量ＣＯ的高温烟气冷却后才能满足干法除尘系统的运行条件。
蒸发冷却器入口的烟气温度为800～12000C，出口温度的控制应根据静电式除尘器的入口温度而定，一般EC的出口温度控制在200～3000C，才能达到静电除尘器的要求。
为此，EC系统采用14杆喷枪进行转炉烟气的冷却，喷枪通过双流喷嘴对蒸汽和冷却水进行混合，达到冷却水的雾化效果，提高冷却水与气流的接触面积，使得转炉烟气得到良好、均匀的冷却。
喷射水与转炉烟气在运行的过程中，水滴受烟气加热被蒸发，在汽化过程中吸收烟气的热量，从而降低烟气温度。
蒸发冷却器除了冷却烟气外，还可依靠气流的减速以及进口处水滴对烟尘的润湿将粗颗粒的烟尘分离出去，达到一次除尘的目的。
灰尘聚积在蒸发冷却器底部由链式输送机排出。
蒸发冷却器还有对烟气进行调节改善的功能，即在降低气体温度的同时提高其露点，改变粉尘比电阻，有利于在静电除尘器中将粉尘分离出来。
除了烟气冷却和调节以外，占烟气中灰尘总含量约15%的粗灰也在蒸发冷却器中进行收集、排放。
另外，通过对喷射水流量的控制（水调节阀），可控制EC的出口温度，使之达到静电式除尘器所需要的温度。
3、转炉烟气净化设备（EP系统）静电除尘器为圆筒形静电除尘器，它是转炉烟气干法除尘系统中的关键除尘设备，其主要技术特点为：①优异的极配形式。
干法除尘的工艺流程及工作原理(精)
干法除尘的工艺流程及工作原理干法除尘的工艺流程及工作原理一、干法除尘的工艺流程：Ⅰ 高温、未净化的转炉烟气Ⅱ 高温未净化的转炉烟Ⅲ 高温未净化的转炉烟气Ⅳ 冷却后、粗净化的转粗灰Ⅴ 冷却后、粗净化的转炉烟气Ⅵ 冷却后、净化的转细灰不合格的转炉煤气二、干法除尘设备工作原理：1、干法除尘的设备组成：通过对干法除尘设备的功能来看，干法除尘的设备主要分成五大块，分别为转炉烟气的冷却设备(即EC 系统)、转炉烟气的净化设备(即EP 系统)、转炉烟气的动力设备(即ID 风机)、转炉煤气的回收和排放设备(切换站和煤气冷却器)、粉尘排放设备(即EC 粗输灰系统和EP 细输灰系统)。
2、转炉烟气冷却设备(EC 系统)转炉冶炼时，含有大量CO的高温烟气冷却后才干满足干法除尘系统的运行条件。
蒸发冷却器入口的烟气温度为800 ~ 1200C，出口温度的控制应根据静电式除尘器的入口温度而定，普通EC 的出口温度控制在200 ~ 300C，才干达到静电除尘器的要求。
为此，EC 系统采用14 杆喷枪进行转炉烟气的冷却，喷枪通过双流喷嘴对蒸汽和冷却水进行混合，达到冷却水的雾化效果，提高冷却水与气流的接触面积，使得转炉烟气得到良好、均匀的冷却。
喷射水与转炉烟气在运行的过程中，水滴受烟气加热被蒸发，在汽化过程中吸收烟气的热量，从而降低烟气温度。
蒸发冷却器除了冷却烟气外，还可依靠气流的减速以及进口处水滴对烟尘的润湿将粗颗粒的烟尘分离出去，达到一次除尘的目的。
灰尘聚积在蒸发冷却器底部由链式输送机排出。
蒸发冷却器还有对烟气进行调节改善的功能，即在降低气体温度的同时提高其露点，改变粉尘比电阻，有利于在静电除尘器中将粉尘分离出来。
除了烟气冷却和调节以外，占烟气中灰尘总含量约15%的粗灰也在蒸发冷却器中进行采集、排放。
此外，通过对喷射水流量的控制(水调节阀)，可控制EC 的出口温度，使之达到静电式除尘器所需要的温度。
3、转炉烟气净化设备(EP 系统)静电除尘器为圆筒形静电除尘器，它是转炉烟气干法除尘系统中的关键除尘设备，其主要技术特点为：①优异的极配形式。
干法除尘工艺流程及功能介绍
干法除尘工艺流程及功能介绍干法除尘工艺流程及功能原理一、干法除尘简介随着氧气转炉炼钢生产的发展及炼钢工艺的日趋完善，相应的除尘技术也在不断地发展完善。
目前，氧气转炉炼钢的净化回收主要有两种方法，一种是煤气湿法(ＯＧ法)净化回收系统，一种是煤气干法(ＬＴ法)净化回收系统。
日本新日铁和川崎公司于60年代联合开发研制成功ＯＧ法转炉煤气净化回收技术。
ＯＧ法系统主要由烟气冷却、净化、煤气回收和污水处理等部分组成，烟气经冷却烟道后进入烟气净化系统。
烟气净化系统包括两级文氏管、脱水器和水雾分离器，烟气经喷水处理后，除去烟气中的烟尘，带烟尘的污水经分离、浓缩、脱水等处理，污泥送烧结厂作为转炉和烧结原料，净化后的煤气被回收利用。
系统全过程采用湿法处理，该技术的缺点：一是处理后的煤气含尘量较高，达100ｍｇ/Ｎｍ3以上，要利用此煤气，需在后部设置湿法电除尘器进行精除尘，将其含尘浓度降至10ｍｇ/Ｎｍ3以下；二是系统存在二次污染，其污水需进行处理；三是系统阻损大，能耗大，占地面积大，环保治理及管理难度较大。
鉴于以上情况，德国鲁奇公司和蒂森钢厂在60年代末联合开发了转炉煤气干法(ＬＴ法)除尘技术。
干法(ＬＴ法)除尘系统主要由蒸发冷却器、静电除尘器、风机和煤气回收系统组成。
与ＯＧ法相比，ＬＴ法的主要优点是：除尘净化效率高，通过电除尘器可直接将粉尘浓度降至10ｍｇ/Ｎｍ3以下；该系统全部采用干法处理，不存在二次污染和污水处理；系统阻损小，煤气热值高，回收粉尘可直接利用，节约了能源。
因此，干法除尘技术比湿法除尘技术有更高的经济效益和环境效益。
转炉干法除尘技术在国际上已被认定为今后的发展方向，它可以部分或完全补偿转炉炼钢过程的全部能耗，有望实现转炉无能耗炼钢的目标。
另外，从更加严格的环保和节能要求看，由于湿法净化回收系统存在着能耗高、二次污染的缺点，它将随着时代的发展而逐渐被转炉干法除尘系统取代，这是冶金工业可持续发展的要求。

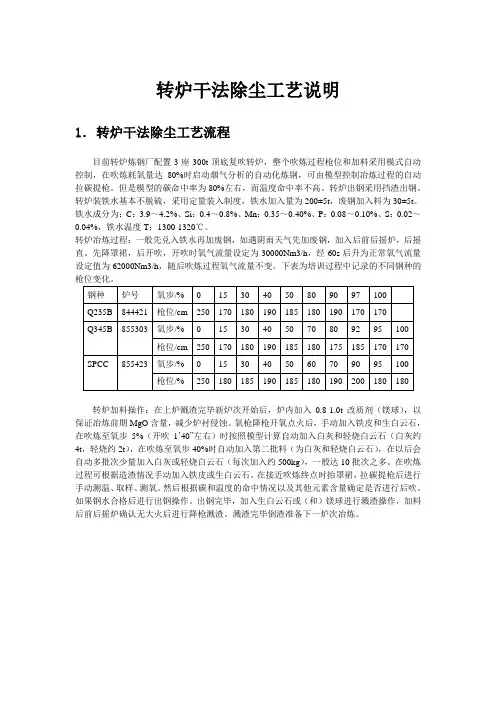

转炉干法除尘工艺
转炉干法除尘工艺说明1．转炉干法除尘工艺流程目前转炉炼钢厂配置3座300t顶底复吹转炉，整个吹炼过程枪位和加料采用模式自动控制，在吹炼耗氧量达80%时启动烟气分析的自动化炼钢，可由模型控制冶炼过程的自动拉碳提枪。
但是模型的碳命中率为80%左右，而温度命中率不高。
转炉出钢采用挡渣出钢。
转炉装铁水基本不脱硫，采用定量装入制度，铁水加入量为200±5t，废钢加入料为30±5t。
铁水成分为：C：3.9～4.2%、Si：0.4～0.8%、Mn：0.35～0.40%、P：0.08～0.10%、S：0.02～0.04%，铁水温度T：1300-1320℃。
转炉冶炼过程：一般先兑入铁水再加废钢，如遇阴雨天气先加废钢，加入后前后摇炉，后摇直。
先降罩裙，后开吹，开吹时氧气流量设定为30000Nm3/h，经60s后升为正常氧气流量设定值为62000Nm3/h，随后吹炼过程氧气流量不变。
下表为培训过程中记录的不同钢种的转炉加料操作：在上炉溅渣完毕新炉次开始后，炉内加入0.8-1.0t改质剂（镁球），以保证冶炼前期MgO含量，减少炉衬侵蚀。
氧枪降枪开氧点火后，手动加入铁皮和生白云石，在吹炼至氧步5%（开吹1’40”左右）时按照模型计算自动加入白灰和轻烧白云石（白灰约4t，轻烧约2t），在吹炼至氧步40%时自动加入第二批料（为白灰和轻烧白云石），在以后会自动多批次少量加入白灰或轻烧白云石（每次加入约500kg），一般达10批次之多。
在吹炼过程可根据造渣情况手动加入铁皮或生白云石。
在接近吹炼终点时抬罩裙，拉碳提枪后进行手动测温、取样、测氧。
然后根据碳和温度的命中情况以及其他元素含量确定是否进行后吹。
如果钢水合格后进行出钢操作。
出钢完毕，加入生白云石或（和）镁球进行溅渣操作，加料后前后摇炉确认无大火后进行降枪溅渣。
溅渣完毕倒渣准备下一炉次冶炼。
2．工艺流程图转炉未净化的高温转炉烟气汽化冷却烟道未净化的高温转炉烟气水冷烟道未净化的高温转炉烟气蒸发冷却器(EC)冷却后、粗净化的转炉烟气粗输灰粗灰烟道冷却后、粗净化的转炉烟气静电除尘器(EP)冷却后、净化的转炉煤气细灰细输灰ID风机冷却后、净化的转炉煤气切换站不合格的转炉煤气放散烟囱合格的净化的转炉煤气煤气冷却器（GC）合格的净化的转炉煤气煤气柜（8万m3）图1：工艺流程图图2：工艺流程图由此可见，转炉干法除尘系统包括的设备主要有：蒸发冷却器（EC系统）、烟气管道、静电除尘器（EP系统）、ID风机、切换站（SOS）、煤气冷却器（GC）和放散烟囱等组成。
干法除尘工艺流程及功能介绍
干法除尘工艺流程及功能介绍
《干法除尘工艺流程及功能介绍》
干法除尘是一种常见的工业除尘技术，其主要原理是利用布袋除尘器过滤空气中的颗粒物。
干法除尘工艺主要分为预处理、中处理和后处理三个步骤。
首先是预处理阶段，此阶段主要是将烟气中的颗粒物与废气分离。
预处理通常采用旋风分离器或者初级过滤器进行初步处理，将粗颗粒物分离出来，然后再进入布袋除尘器中进行深度过滤。
接下来是中处理阶段，此阶段利用布袋除尘器进行过滤清洁空气。
烟气通过滤袋时，颗粒物被截留在滤袋表面，而清洁空气则通过滤袋排出。
布袋除尘器通常采用多层滤袋，增加过滤面积和过滤效率。
同时，布袋除尘器也需要定期清理和维护，以保证除尘效果。
最后是后处理阶段，此阶段一般采用旋风分离器或者湿法洗涤器进行尾气处理，以保证废气排放符合环保标准。
干法除尘工艺的主要功能是清洁空气，减少工业生产过程中产生的颗粒物对环境和人体的污染。
同时，干法除尘也可以提高生产设备的运行效率和延长设备的使用寿命，减少设备维护成本。
总的来说，干法除尘工艺是一种有效的工业除尘技术，通过预处理、中处理和后处理三个步骤，可以有效清洁空气，减少颗
粒物对环境和设备的影响，是目前工业领域常用的除尘技术之一。
干法除尘工作标准及工作流程
交接班和点检设备重点
内容及重点点检内容
1.交接班
现场交接，口对口交接，交接好上班处理问题和遗留问题，清点工具，检查现场卫生是否合格。
2.点检设备准备
劳保齐全，维修工和岗位工2人以上带煤气报警仪点检，发现问题及时处理、记录处理不了的问题及时上报。
3.点检氮气包和周围阀门
氮气压力是否正常，是否有漏氮气现象
4.点检下球阀和布袋加湿机设备
是否有漏灰、氮气现象，加湿机运转是否正常水量是否正常。
5.点检上球阀、中间仓放散、加压阀
是否有漏灰、氮气现象。
6.点检荒煤气蝶阀、盲板阀、箱体下人孔、大灰仓上下人孔、荒煤气管道
是否有漏灰、氮气现象，螺丝是否松动，是否有跑煤气现象。
7.点检净煤气蝶阀、盲板阀、反吹脉冲阀、箱体上人孔、净煤气管道
作业要素
作业内容
技术安全要点
1.准备
1.检查车辆位置。
重点检查掏灰孔销子是否牢固，发现问题及时处理。
2.检查加湿机，星型卸灰阀，卸灰球阀，水阀门，震动电机是否正常。
2.联络
与主控室人员，拉灰司机时刻联系。
3.开加湿机
启动加湿机
确认是否运转正常
4.开星型卸灰阀
启动星型卸灰阀
确认是否运转正常
5.开卸灰阀
操作步骤
技术及安全要点
1.准备。
精力集中，认真仔细，做好记录。
2.开输灰蝶阀。
观察大灰仓烟气情况，氮气不要开的太大，防止吹坏大灰仓布袋。
3.开箱体上球阀。
确认是否开到位，观察中间仓温度上涨情况，不要卸灰的太多，应少量多次进行。
4.关上球阀。
确认是否关到位.
5.开下球阀。
确认是否开到位，观察中间仓温度下降情况，观察大灰仓烟气情况。
高炉干法除尘工艺流程及功能介绍
高炉干法除尘工艺流程及功能介绍高炉干法除尘工艺是在炼铁高炉上利用干法除尘器对高炉煤气进行除尘处理的一种技术。
The dry dedusting process of blast furnace is a technology for dedusting and treating blast furnace gas using dry dedusting device on the ironmaking blast furnace.高炉干法除尘工艺流程包括除尘设备、煤气引风系统、热风炉及烟气管道系统等组成。
The process of dry dedusting of blast furnace includes dedusting equipment, gas induced draft system, hot blast stove and flue gas pipeline system.高炉干法除尘的主要功能是去除高炉煤气中的粉尘、烟尘和其他固体颗粒物，净化煤气，改善环境。
The main function of dry dedusting of blast furnace is to remove dust, smoke and other solid particles in blast furnace gas, purify gas and improve the environment.高炉干法除尘工艺流程中，煤气首先通过除尘器，颗粒物被分离出来，然后净化后的煤气再回到热风炉中重新利用。
In the process of dry dedusting of blast furnace, the gas first passes through the dedusting device, and the particles are separated, and then the purified gas returns to the hot blast stove for reuse.高炉干法除尘工艺能够提高高炉煤气的利用率，减少环境污染。
