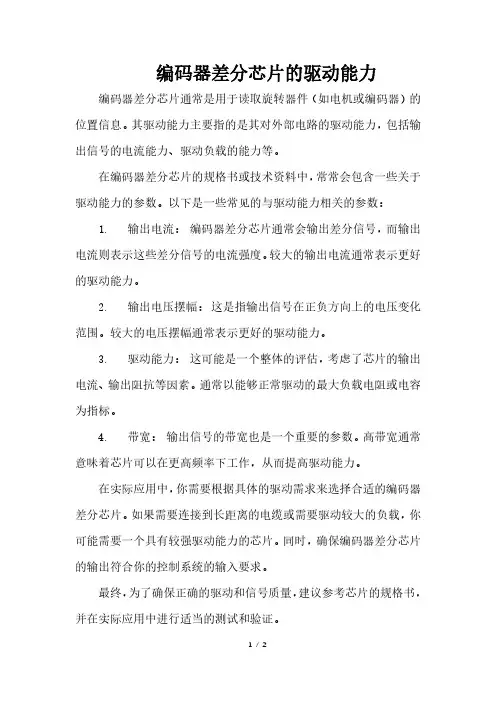

编码器差分芯片的驱动能力
编码器差分芯片的驱动能力编码器差分芯片通常是用于读取旋转器件（如电机或编码器）的位置信息。
其驱动能力主要指的是其对外部电路的驱动能力，包括输出信号的电流能力、驱动负载的能力等。
在编码器差分芯片的规格书或技术资料中，常常会包含一些关于驱动能力的参数。
以下是一些常见的与驱动能力相关的参数：
1. 输出电流：编码器差分芯片通常会输出差分信号，而输出电流则表示这些差分信号的电流强度。
较大的输出电流通常表示更好的驱动能力。
2. 输出电压摆幅：这是指输出信号在正负方向上的电压变化范围。
较大的电压摆幅通常表示更好的驱动能力。
3. 驱动能力：这可能是一个整体的评估，考虑了芯片的输出电流、输出阻抗等因素。
通常以能够正常驱动的最大负载电阻或电容为指标。
4. 带宽：输出信号的带宽也是一个重要的参数。
高带宽通常意味着芯片可以在更高频率下工作，从而提高驱动能力。
在实际应用中，你需要根据具体的驱动需求来选择合适的编码器差分芯片。
如果需要连接到长距离的电缆或需要驱动较大的负载，你可能需要一个具有较强驱动能力的芯片。
同时，确保编码器差分芯片的输出符合你的控制系统的输入要求。
最终，为了确保正确的驱动和信号质量，建议参考芯片的规格书，并在实际应用中进行适当的测试和验证。
单片机输出端口的驱动能力及电流保护措施分析
单片机输出端口的驱动能力及电流保护措施分析随着科技的迅猛发展，单片机作为一种重要的控制器件，被广泛应用于各个领域。
单片机的输出端口承担着控制外部设备工作的重要功能，因此其驱动能力以及电流保护措施的设计非常重要。
本文将深入分析单片机输出端口的驱动能力和电流保护措施。
首先，了解单片机输出端口的驱动能力对于正确设计电路至关重要。
单片机的输出端口是通过数字信号的方式与外部设备进行交互的，在输出高电平和低电平时需要有足够的电流输出能力。
不同型号的单片机输出端口的驱动能力不尽相同，一般都会在其技术手册中有明确的规定。
例如，对于常见的51系列单片机，其IO端口的驱动能力为15mA，而对于STM32系列单片机来说，其IO端口的驱动能力在4mA到20mA之间。
因此，在具体的应用中，需要根据所使用的单片机型号来确定其输出端口的驱动能力。
通常情况下，单片机的输出端口的电流驱动能力较小，如果驱动的负载电流过大，可能会导致输出端口不能正常工作，造成设备系统故障。
为了提高单片机输出端口的驱动能力，在实际应用中，可以通过三种方式进行改善。
第一种方式是通过外接三极管或场效应管等驱动芯片来增加驱动能力。
这些驱动芯片具有较高的电流输出能力，能够满足大功率负载的驱动需求。
第二种方式是采用继电器来进行电流的切换和驱动，继电器具有较大的电流传输能力，因此可以用于驱动负载电流较大的情况。
但继电器的体积较大、功耗较高，使用时需要充分考虑其自身的特点和限制。
第三种方式是通过模拟输出方式进行电流的驱动，即通过PWM（脉宽调制）信号控制外部电路中的电流大小。
在这种方式下，单片机输出的是一个周期为T的方波信号，通过控制方波的占空比，从而控制外部负载电流的大小。
这种方式具有良好的驱动能力，适用于对输出电流精度要求较高的应用场景。
除了驱动能力，单片机输出端口的电流保护措施也是设计中需要重视的方面。
输出端口电流的过大或过小都可能导致系统故障，因此需要采取相应的保护措施来避免这些问题的发生。
芯片驱动原理
芯片驱动原理芯片驱动原理芯片驱动是指通过软件控制硬件芯片的工作，实现对设备的控制和管理。
芯片驱动是计算机系统中非常重要的一部分，它直接影响着设备的性能和稳定性。
芯片驱动的原理主要包括以下几个方面：1. 硬件接口芯片驱动需要通过硬件接口与设备进行通信。
硬件接口包括物理接口和逻辑接口两部分。
物理接口是指芯片与设备之间的物理连接方式，例如USB、PCI、SATA等接口。
逻辑接口是指芯片与设备之间的通信协议，例如SPI、I2C、UART等协议。
2. 软件控制芯片驱动需要通过软件控制芯片的工作。
软件控制包括驱动程序的编写和操作系统的支持。
驱动程序是指控制芯片工作的软件程序，它需要与操作系统进行交互，通过操作系统提供的接口实现对芯片的控制。
操作系统的支持是指操作系统提供的芯片驱动框架，包括设备管理、中断处理、内存管理等功能。
3. 芯片寄存器芯片驱动需要通过访问芯片寄存器来控制芯片的工作。
芯片寄存器是指芯片内部的寄存器，用于存储芯片的状态和控制信息。
芯片驱动需要通过读写芯片寄存器来实现对芯片的控制。
4. 中断处理芯片驱动需要通过中断处理来响应设备的事件。
中断是指设备向芯片发出的信号，用于通知芯片设备的状态发生了变化。
芯片驱动需要通过中断处理程序来响应设备的事件，并进行相应的处理。
5. DMA传输芯片驱动需要通过DMA传输来实现高速数据传输。
DMA是指直接内存访问，它可以实现芯片与内存之间的高速数据传输，提高数据传输效率。
总之，芯片驱动是计算机系统中非常重要的一部分，它直接影响着设备的性能和稳定性。
芯片驱动的原理包括硬件接口、软件控制、芯片寄存器、中断处理和DMA传输等方面。
只有深入理解芯片驱动的原理，才能编写出高效、稳定的芯片驱动程序，提高设备的性能和稳定性。
驱动ic原理
驱动ic原理IC（Integrated Circuit）是指将大量的电子元件集成在一块半导体晶片上的微小电路。
IC的发展已经成为现代电子技术的一个重要组成部分，而驱动IC作为IC中的一种，其原理和应用也是我们需要了解的重要知识。
首先，驱动IC的原理是指通过对输入信号的处理，控制输出端的电流、电压等参数，从而驱动相应的电子元件工作。
在实际应用中，驱动IC可以用于控制各种电机、灯光、显示屏等设备，实现各种功能。
驱动IC的原理主要包括输入端和输出端两个部分。
输入端接收来自控制系统的信号，经过内部电路的处理，产生相应的输出信号，从而控制外部设备的工作。
在这个过程中，驱动IC可以根据需要对输入信号进行放大、滤波、隔离等处理，以确保输出信号的准确性和稳定性。
而输出端则根据输入信号的处理结果，控制外部设备的工作状态，如控制电机的转速、控制灯光的亮度等。
驱动IC的应用范围非常广泛，可以用于工业自动化、家用电器、汽车电子、通信设备等各个领域。
在工业自动化中，驱动IC可以用于控制各种传感器、执行器，实现生产线的自动化操作；在家用电器中，驱动IC可以用于控制电机、加热元件，实现各种功能；在汽车电子中，驱动IC可以用于控制发动机、制动系统，提高汽车的性能和安全性；在通信设备中，驱动IC可以用于控制天线、滤波器，提高通信的稳定性和速度。
总的来说，驱动IC作为集成电路的一种，其原理和应用是非常重要的。
通过对驱动IC的原理和应用进行深入了解，可以帮助我们更好地理解现代电子技术的发展，为我们的工作和生活带来更多的便利和效益。
希望通过本文的介绍，读者能对驱动IC有一个更加全面的认识，从而更好地应用于实际工作中。
对于51单片机P1口驱动能力的理解
对于51单片机P1口驱动能力的理解在51单片机系列中，现在生产厂家很多，兼容型号也很多。
不同厂家生产的单片机P1口的驱动能力是不同的。
下面仅举最常用的3种单片机为例，谈谈驱动能力。
先说说LS型TTL负载。
LS型TTL负载是指单片机端口所接负载是74LS系列的数字芯片。
以TI公司的74LS00芯片为例，其输入端接高电平时，输入电流为20μA，输入端接低电平时，输入电流是-0.4mA。
因此，单片机端口输出高电平时，每个LS型的输入端将是20μA的拉电流型负载；输出低电平时，将是0.4mA的灌电流负载。
1. 标准的Intel8051单片机：其P0口是一个漏极开路的准双向口，驱动能力是8个LS型TTL负载。
楼上3楼说“51单片机P1口只是准双向口，内部没有上拉的。
（上拉的概念只是对于I/O的输入来说，对于输出来说，无所谓上拉，下拉的）。
”，其实并不对。
不对之处有两点：①没有上拉的是P0口，而不是P1口。
P1口是有上拉的。
②没有上拉（即漏极开路）其实只对输出有影响，以致只能输出低电平，不能输出高电平，而不妨碍高低电平的输入。
因此对P0口来说，输出为高电平时，其输出电流为0，必须外接上拉电阻才能输出高电平；输出低电平时，允许灌入电流为0.4mA×8=3.2mA。
而P1、P2、P3口都是有上拉的准双向口，带负载能力为4个LS型TTL门，因此，高电平输出电流为20μA×4=80μA，低电平允许灌入电流为0.4mA×4=1.6mA。
输出高低电平的带负载能力都很差，因此应该接入4.7k~10k左右的上拉电阻。
2. AT89系列单片机：因为输出电流会影响输出电压，所以参数表中是结合输出电压来提供输出电流能力的。
AT89C51和AT89S51允许的高电平输出电流为：输出电压为3.7V时，电流为25μA；允许的低电平输出电流（实际为灌入电流）为：输出电压为0.45V 时，电流为-1.6mA。
单片机的驱动能力
单片机的驱动能力
在單片機中﹐I/O能夠驅動8個TTL﹐或能驅動4個TTL
一般芯片都允许带多个负载，但是到底能带几个呢？每种芯片输入都不同。
因此、业内就按能带几个标准TTL负载来说明此芯片的负载能力。
一般的标准TTL低电平吸入电流Iilmax 是-3.2mA。
如果I/O口的驱动能力能带4个标准TTL负载，那就说明它能提供16mA电流。
对于低功耗的吸入电流不到1mA。
如果带74LSXXX的芯片数量可增加到16个。
对CMOS负载不是以电流来计算驱动芯片的数量。
由于CMOS电路输入端是电荷器件阻抗极高，吸入电流极小。
对CMOS芯片负载基本可不考虑吸入电流。
那是否CMOS芯片负载数量就可无限制增加呢？答案是否定的。
原因是所有CMOS器件的输入都有电容存在，在芯片的资料中可以查到。
挂接在输出总线上的各芯片输入端电容等价是并联的，带的负载越多电容越大。
大家都知道电容充放电是要时间的。
上升边时通过驱动芯片末级的负载电阻以无源方式对电容充电，下降边时负载电容通过驱动芯片的末级晶体管以有源方式放电。
因此、负载电容增大会造成传输延迟，这就是CMOS器件负载数量不能无限制加大的原因。
通常带多少CMOS负载是以输入电容来计算的，还要参考传输延时的允许范围，当然驱动电流大充电时间也相应会短负载数也可增加，但对TTL器件的输出只改善了下降沿延时，对上升沿毫无帮助。
如果是OC输出器件，可以选择减小上拉电阻的阻值来改善上升边的延时，但随之功耗增加。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字芯片的驱动能力详解
1.芯片驱动能力基本概念
芯片驱动能力，是指在额定电平下的最大输出电流；或者是在额定输出电流下的最大输出电压。
具体解释如下。
当逻辑门输出端是低电平时，灌入逻辑门的电流称为灌电流，灌电流越大，输出端的低电平就越高。
由三极管输出特性曲线也可以看出，灌电流越大，饱和压降越大，低电平越大。
然而，逻辑门的低电平是有一定限制的，它有一个最大值UOLMAX。
在逻辑门工作时，不允许超过这个数值，TTL逻辑门的规范规定UOLMAX ≤0.4。
所以，灌电流有一个上限。
当逻辑门输出端是高电平时，逻辑门输出端的电流是从逻辑门中流出，这个电流称为拉电流。
拉电流越大，输出端的高电平就越低。
这是因为输出级三极管是有内阻的，内阻上的电压降会使输出电压下降。
拉电流越大，输出端的高电平越低。
然而，逻辑门的高电平是有一定限制的，它有一个最小值UOHMIN。
在逻辑门工作时，不允许超过这个数值，TTL逻辑门的规范规定UOHMIN ≥2.4V。
所以，拉电流也有一个上限。
可见，输出端的拉电流和灌电流都有一个上限，否则高电平输出时，拉电流会使输出电平低于UOHMIN；低电平输出时，灌电流会使输出电平高于UOLMAX。
所以，拉电流与灌电流反映了输出驱动能力。
（芯片的拉、灌电流参数值越大，意味着该芯片可以接更多的负载，因为，例如灌电流是负载给的，负载越多，被灌入的电流越大）。
2.怎么通过数字芯片的datasheet看其驱动能力
以时钟buffer FCT3807例，下图是从Pericom的FCT3807的datasheet截取的。
当其输出为高电平2.4V时，其输出电流为8mA，也就是拉电流为8mA。
如果输出电流大于8mA，那么其输出电平就低于2.4V了，就不能称其输出高电平，所以可以说FCT3807输出高电平的驱动能力为8mA。
同样道理，FCT3807输出低电平的驱动能力为24mA。
3.怎么通过数字芯片的驱动能力来估算输出信号的过冲等指标
仍然以Pericom的FCT3807为例，其输出为高电平时的输出阻抗为：
RH= （3.3V – 3V ）/ 8mA = 37.5欧姆。
其输出为低电平时的输出阻抗为：
RL= 0.3V / 24mA = 12.5欧姆。
从上面的计算可以看出，3807输出为高电平和输出为低电平时的驱动能力不一样，也就是输出阻抗不一样，所以用串联匹配的方法很难做到完全匹配，常常表现为overshoot-大
于overshoot+，即下冲远大于上冲。
下图是FCT3807输出，点对点连接负载，在负载端量到的信号，串联匹配电阻为33欧姆。
从上图可以看到，下冲的幅度为526mv，上冲的幅度为240mv。
估算下冲如下：
50/(50+12.5+33) * 3.3 *2 -3.3 = 155mv。
可以看出，估算值与实际测量的值有不小的误差，误差大概有以下几个原因：（1）传输线的阻抗有偏差；（2）驱动器的输出阻抗在整个I-V曲线上都是变化的，因此估算的输出阻抗也有偏差；（3）测量误差；（4）走线过程中的过孔和负载因素等都没有考虑进去。
但是总的来说，通过这个方法可以评估一个芯片的驱动能力，借此我们可以选择合适的匹配电阻。
4.总结
数字芯片可以从其输出电流的大小看出其驱动能力，一般来说，输出电流越大，表明输出阻抗越小，在相同匹配电阻的情况下，其输出信号的过冲也越大。
