空压机加变频器的参数
空压机变频改造技术方案
空压机变频改造技术方案一、概述空气压缩机是利用电能将空气压缩使之作为一种动力源的设备, 在工矿企业中应用十分普遍, 配套电动机的容量一般较大，且大多是常年连续运行的，故节能的潜力很大。
目前常见的压缩机有活塞式、螺杆式、离心式，不论哪一种工作方式，压缩机单位时间内产气量是一定的，目前压缩机都采用上下限控制或启停式控制，也就是说，当气缸内的压力达到设定值的上限时，空压机通过本身的压力或油压开关闭进气阀，这种工作方式频繁出现加载卸载，而且对电网、螺杆空压机本身都有极大的破坏性。
二、系统原工频运行概况1、空压机工作原理简述：原空压机的运行方式为工频状态。
压力采用两点式控制（上、下限控制），也就是当空压机气缸内压力达到设定值上限时，空压机通过本身的油压关闭进气阀，当压力下降到设定值下限时，空压机打开进气阀。
生产的工作状况决定了用气量的时常变化，这样就导致了空压机在半载或轻载下运行，或者经常是加载几分钟，卸载几分钟，频繁的卸载和加载，对电动机、空压机和电网造成很大的冲击。
再说，空压机卸荷运行时，不产生压缩空气，电动机处于空载状态，其用电量为满负载的60% 左右，这部分电能被白白的浪费。
系统在设计时是针对全厂满负荷用气量来设计的，并考虑了富余，是按最大量来设计的的，而现在的工况是用气量经常变化，且经常在半载下运行，在整个系统运行时存在着严重的“大马拉小车”的现象。
为了解决这种现象，节约能源，提高经济效益，有必要对现有系统进行变频改造。
2、原系统工况存在的问题1）主电机全压起动，起动时的电流很大,会影响电网的稳定及其它用电设备的运行安全，对机械设备的冲击大，电机轴承的磨损大，所以设备维护工作量大。
2）主电机时常轻载运行，属非经济运行，电能浪费严重。
3）主电机工频运行致使空压机运行时噪音很大。
4）经常卸载和加载导致整个气网压力经常变化，不能保持恒定的工作压力。
3、拖动系统的特点：1）机械特性具有恒转矩性质，电机的轴功率PL与转速n 成正比。
空压机的变频改造
革新改造（备用）
空压机的变频改造
我公司因用气量较大，一台空压机的供气量不足，而两台供气量富裕较大，因此将有两台空压机并联使用，将两台空压机的最高和最低工作压力设置稍差一点，从而使其中一台空压机始终处于正常运行中，而另一台根据供气压力的变化时开时停。
这样一来管道的气压是不断变化的，其中一台空压机的电机开、停次数多，耗能大，同时又加大了空压机械部分磨损。
为此对空压机的控制系统进行了变频器改造。
将一台空压机用变频器来控制其电动机的运行转速，让它自动随供气压力的变化而变化。
改造方案是用一台变频器取代现有的交流接触器控制，将现有的压力显示仪改为压力显示调节仪。
拆除空压机控制柜的自藕变压器、交流接触器及其控制线路，将运行信号改为变频器控制，“主速频率指令”信号在压力调节显示仪上取用后输送一个模拟信号给变频器进行闭环控制，当空压系统的压力高于0.65MPa时，变频器输出频率下降，而当压力低于0.65MPa时，变频器输出频率上升。
采用变频器控制后，这台空压机可以自动根据空压系统的压力情况调节电机的运行速度，空压系统压力高，电机运行速度就自动降低，反之就自动加速运行，从而有效保证了空压系统的压力稳定性，同时电机运行平稳，消除了频繁起动、停止造成的机械冲击，减轻了磨损，延长设备的使用寿命，而且通过自动降低电机转速，较大幅度地减小了电动机的运行频率，达到节能的效果，据测算，大约1年就可收回改造投资费用。
（中国纱线网网友鸿儒）。

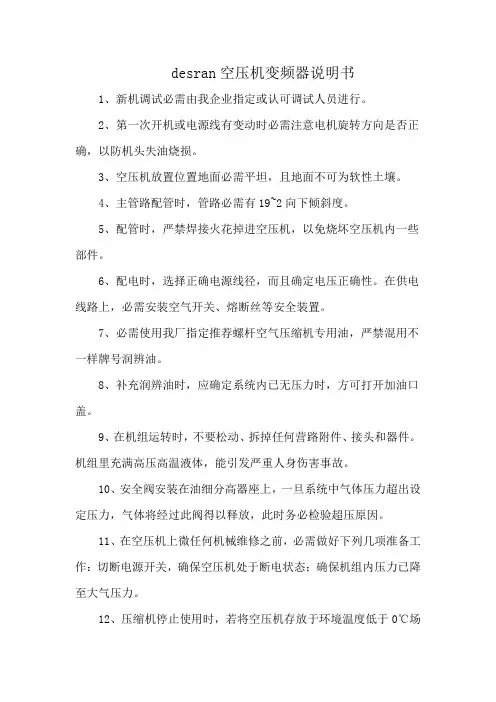

desran空压机变频器说明书
desran空压机变频器说明书1、新机调试必需由我企业指定或认可调试人员进行。
2、第一次开机或电源线有变动时必需注意电机旋转方向是否正确，以防机头失油烧损。
3、空压机放置位置地面必需平坦，且地面不可为软性土壤。
4、主管路配管时，管路必需有19~2向下倾斜度。
5、配管时，严禁焊接火花掉进空压机，以免烧坏空压机内一些部件。
6、配电时，选择正确电源线径，而且确定电压正确性。
在供电线路上，必需安装空气开关、熔断丝等安全装置。
7、必需使用我厂指定推荐螺杆空气压缩机专用油，严禁混用不一样牌号润辨油。
8、补充润辨油时，应确定系统内已无压力时，方可打开加油口盖。
9、在机组运转时，不要松动、拆掉任何营路附件、接头和器件。
机组里充满高压高温液体，能引发严重人身伤害事故。
10、安全阀安装在油细分高器座上，一旦系统中气体压力超出设定压力，气体将经过此阀得以释放，此时务必检验超压原因。
11、在空压机上微任何机械维修之前，必需做好下列几项准备工作：切断电源开关，确保空压机处于断电状态；确保机组内压力已降至大气压力。
12、压缩机停止使用时，若将空压机存放于环境温度低于0℃场所，必需将油冷却器、后冷却器中水放洁净，以防冷却器冻裂。
选定安装场所：空压机安装场所选定应确保以后空压机维修方便，避免因环境不理超造成空压机非正常运转。
适宜安装场所是正确使用空压机系统先觉条件。
1、安装场所要求果光良好，含有足够照明，以利操作及维修。
2、相对湿度小，灰尘少，空气清净且通风良好。
3、如环境温度过高（大于45℃），提议采取降温方法（如避免阳光直射、打开门窗等），以避免无须要高温停机；如环境温度较低（小于0℃），须控制润滑油凝点温度在环境温度之上。
4、假如工厂环境较差，灰尘多，应加装一通风导，将进气端引向空气比较洁净地方。
导蓉安装必需便于拆装，以利维修，安装尺寸参考空压机外部尺寸。
5、空压机周围须保留又以让易部件进出空间，空压机和墙之间最少须有1500mm以上距高。
Goodrive300_01A系列空压机专用变频器英威腾变频器说明书_V2.0
针对空压机的应用特点与实际需求，Goodrive300-01A 变频器与空压机行业的多个主流电机或主机厂家 进行产品适配测试，通过专用 PID 与独特的弱磁设计，可使空压机实现快速启动与平稳运行，最高驱 动频率可达 400Hz 以上，并且调试更加简易；通过高功率密度设计实现体积的减小，并且采用独立风 道、重载与高功率因素方案设计，可以有效应对恶劣的现场与电网环境。
Goodrive300-01A 空压机专用变频器
前言
前言
Goodrive300-01A 系列空压机专用变频器（以下简称 Goodrive300-01A 变频器）是英威腾公司在原 Goodrive300-01 变频器的基础上全面升级设计的一款产品，应用于同步或异步空压机中可实现更优异 的控制。
Goodrive300-01A 变频器具有空压机专用控制逻辑，可以直接接入空压机的急停、压力、温度、风机互 感器及故障等的多种形式的信号，可以实现对电磁阀的控制，可以对外提供 24V 电源给 HMI 使用，可 以提供 MODBUS 通讯接口，与英威腾的空压机专用 HMI 配合，无须外配控制器或 PLC，在极大简化 空压机电气系统设计的同时，实现空压机的完美变频控制。
1.4.1 搬运和安装 .......................................................................................................

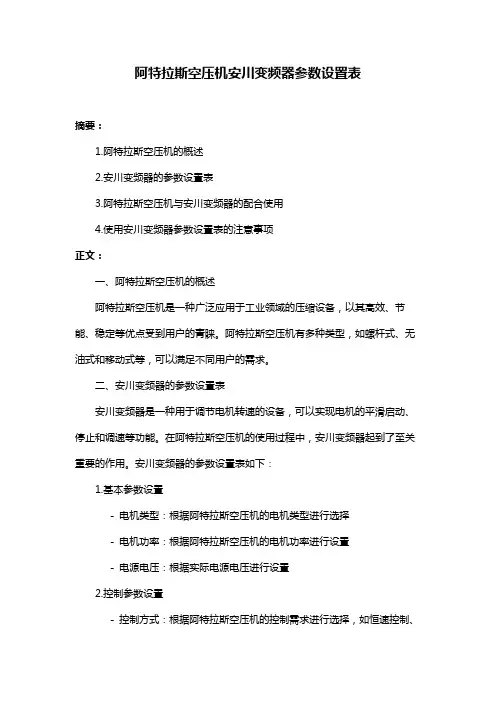

阿特拉斯空压机安川变频器参数设置表
