高、低压电力电缆安装要求

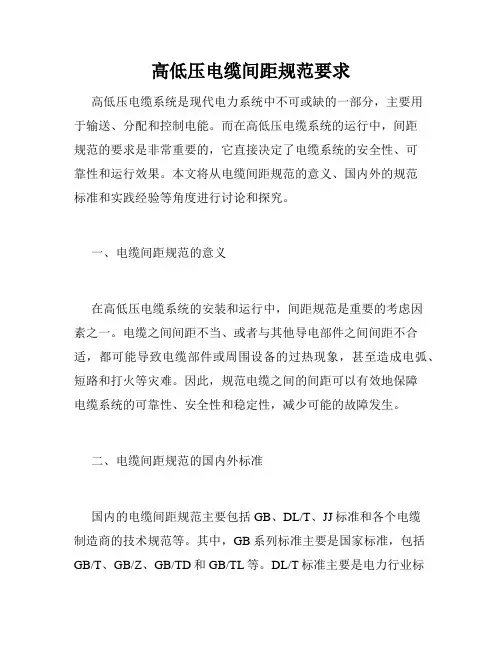

高低压电缆间距规范要求
高低压电缆间距规范要求高低压电缆系统是现代电力系统中不可或缺的一部分，主要用于输送、分配和控制电能。
而在高低压电缆系统的运行中，间距规范的要求是非常重要的，它直接决定了电缆系统的安全性、可靠性和运行效果。
本文将从电缆间距规范的意义、国内外的规范标准和实践经验等角度进行讨论和探究。
一、电缆间距规范的意义在高低压电缆系统的安装和运行中，间距规范是重要的考虑因素之一。
电缆之间间距不当、或者与其他导电部件之间间距不合适，都可能导致电缆部件或周围设备的过热现象，甚至造成电弧、短路和打火等灾难。
因此，规范电缆之间的间距可以有效地保障电缆系统的可靠性、安全性和稳定性，减少可能的故障发生。
二、电缆间距规范的国内外标准国内的电缆间距规范主要包括GB、DL/T、JJ标准和各个电缆制造商的技术规范等。
其中，GB系列标准主要是国家标准，包括GB/T、GB/Z、GB/TD和GB/TL等。
DL/T标准主要是电力行业标准，包括从10kv到500kv的不同电压等级。
而JJ标准则是军工标准，主要适用于军队和军工企业研制和生产的电缆产品。
此外，电缆制造商也会依据自身的技术能力和需求制定自己的技术标准、技术要求等。
国际上也有多个机构发布了电缆间距的标准，如IEC、IEEE、NEC等。
从整体上来看，国内外的电缆间距标准都是比较严格和细致的，涵盖了电缆系统的安装、维护、检查等方方面面。
三、电缆间距规范的实际应用在电缆系统的实际应用中，电缆之间的间距要依照实际情况和标准要求进行考虑和确定。
具体来说，从以下几个方面出发：1. 电缆类型和规格不同类型和规格的电缆需要根据其特性来确定电缆之间的间距。
一般来说，高电压电缆要求间距大、低电压电缆要求间距小。
2. 环境温度和湿度电缆系统安装的环境温度和湿度情况对电缆之间的间距也有直接影响。
环境温度高、湿度大时，电缆之间的间距要比低温低湿时大。
3. 变压器和开关设备的布局变压器和开关设备对电缆的安装和布局有一定的限制作用，因此在安装电缆时需要考虑这些设备的位置和布局情况，从而避免干扰和影响。
高、低压电力电缆技术要求(10KV、0.4KV)
高、低压电力电缆技术要求乙方所供应的高、低压电缆应满足本技术规格书及国家和地方规定的标准和规范进行设计和制造。
若在设计和制造中应用的某项标准或规范在本技术规范书中没有规定，则乙方应详细说明其所采用的标准和规范，并提供该标准或规范的完整中文原件给甲方。
只有当其采用的标准和规范是国际公认的、惯用的，且等于或优于本技术规格书的要求时，此标准或规范才能为乙方所接收。
本技术要求提出的是低压电力电缆最低限度的技术条件，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合本技术要求和国家规范及工业标准的优质产品。
一、10KV高压电缆（8.7/15KV）的总体技术要求1.1 8.7/15KV三芯交联聚乙烯绝缘电力电缆的标准技术参数：1）电缆绝缘层要采用交联聚乙烯绝缘，内衬层采用挤包，并带有铠装，型号为：YJV22-8.7/15KV。
2）电缆内屏蔽标称厚度：≥0.6mm。
3）电缆内屏蔽最薄点厚度：≥0.44mm。
4）电缆绝缘平均厚度：≥4.5mm。
5）电缆绝缘最薄点厚度：≥3.95mm。
6）电缆外屏蔽标称厚度：≥0.6mm。
7）电缆外屏蔽最薄点厚度：≥0.44mm。
8）电缆护套的平均厚度：≥3mm。
9）电缆护套最薄点厚度：≥2.2mm。
10）电缆局部放电15KV＜10PC。
11）电缆工频耐压试验30.5KV---5分钟内不击穿。
12）20℃时导体的直流电阻按照国标执行。
13）电缆导体最高额定温度为90℃、最低额定温度为-15℃，长期工作温度在90℃时，绝缘层不会发生老化、裂纹。
14）电缆导体应采用电工铜(紫铜)，纯度为99.95%。
15）电缆相色采用色带分相（黄、绿、红），其色带宽度不小于2mm。
16）电缆外皮上要标注尺寸，以米为单位，尺寸数字喷墨或者浇注而成，尺寸数字要正确、字迹清楚、容易辨认、耐擦，尺寸标志始、未间的最大距离不能超过500 mm。
二、低压电缆（0.6/1KV）的总体技术要求2.1 0.6/1KV五芯交联聚乙烯绝缘电力电缆的标准技术参数：1）电缆绝缘层要采用交联聚乙烯绝缘，内衬层采用挤包，并带有铠装，型号为：YJV22-0.6/1KV.2）电缆相色要求：电缆在每相的绝缘层上用不同的颜色标注，相线分别采用红、绿、黄三色区分，零线为蓝色，地线为黑色。
高、低压电力电缆安装要求
高、低压电力电缆安装要求电力电缆是输电过程中不可缺少的部分，而在进行电缆敷设的过程中，必须遵循一定的安装要求，才能保证电缆的正常工作。
在本文中，我们将讨论高、低压电力电缆安装所需遵循的要求。
电缆敷设前的准备在进行电缆敷设之前，需要进行一定的准备工作才能保证电缆的安装质量。
以下是电缆敷设前的准备工作。
1.测量与勘察在敷设电缆前，首先需要进行测量与勘察工作，以便确认安装的位置以及敷设电缆所需要的长度和类型依据。
同时，需要注意勘察期间描绘好地图和爆破图，确定电缆敷设线路穿越的各种地形和设施，并进行相关规划。
2.材料准备准备材料应符合的相应国家标准，美观性和安全性要达到一定的标准，使其具有防腐蚀性、抗老化性、防潮性、阻燃性、灭火性能等特征，并保证其电气性能、机械耐用性能等指标符合要求。
高压电缆安装要求高压电缆通常定义为额定电压在1千伏（KV）及以上的电力电缆。
一般来说，高压电缆需要遵循以下安装要求。
高压电缆的埋深应符合规定标准，一般为1.6米左右。
在容易受海水侵蚀的地方，埋深应按更高标准要求进行设置。
2.保护高压电缆安装时需要进行保护，保护应按照规范要求的方式进行施工。
即在电缆两侧进行保护，并使用高压电缆套管来覆盖电缆的任何开口部分，以保证其性能和安全。
3.定位安装高压电缆时，需采用符合规范要求的位置和高度，以保证电缆敷设的稳定性和安全性。
4.固定高压电缆的固定应选用符合规格要求的固定件，并应采用符合规范要求的方式进行固定。
5.接头在高压电缆接头的安装过程中，应根据规格要求，按标准进行接头。
并应使用符合规范的绝缘材料配套。
低压电缆安装要求低压电缆通常定义为额定电压小于1千伏（KV）的电力电缆。
一般来说，低压电缆需要遵循以下安装要求。
低压电缆的排布应按照规范要求的方式进行，应采用合适的走线桥架和其他管道进行悬挂，以保证敷设的美观方便和容易维护。
2.联接低压电缆在联接时，必须进行首尾相接，万一有中断，必须按照规范要求的方法综述，确保电缆联接点的正常工作。
11——高低压电缆敷设、接头标准
• 7）清洁主绝缘层表面 用不掉毛的浸有清洁剂的细布或纸擦净主绝缘表面的污物，清洁时只 允许从绝缘端向半导体层，不允许反复擦，以免将半导电物质带到主绝缘层表面。
• 4）焊接屏蔽层接地线 把内护层外侧的铜屏蔽层铜带上的氧化物去掉，涂上焊锡。把附件的接地扁铜线（分成三股），在涂 上焊锡的铜屏蔽层上绑紧，处理好绑线的头，再用焊锡与铜屏蔽层焊住，焊住线头。 下图是终端头的接地线安装方法（中间头也一样，只是接地线不用向后），外护套防潮段表面一圈要 用砂皮打毛，涂密封胶，以防止水渗进电缆头。屏蔽层与钢甲两接地线要求分开时，屏蔽层接地线要 做好绝缘处理。
基本操作工艺
• 8）安装半导电管（终端头） • 半导电管在三根芯线离分叉处的距离应尽量相等，一般要求离分支手套50mm，半导电管要套住铜
带不小于20mm，外半导电层已留出20mm，在半导电层断口两侧要涂应力疏散胶（外侧主绝缘层 上15mm长），主绝缘表面涂硅脂。半导电管热缩时注意：铜带不松动表面要干净（原焊锡要焊 牢），半导电管内不一点空气。
高、低压单芯电缆敷设一般标准
项目
标准
交流单芯电缆敷 设方式
①单芯交流电缆不宜采用直埋敷设方式；如果要直埋,需 选择非磁性材料的铠装;
②交流单芯电缆以单根穿管时，不得采用未分隔磁路的 钢管，宜采用玻璃钢管及其它非磁性材料管路。
③单芯电缆不宜过多盘绕和交叉,以免发生涡流损耗。
图示
① 交流单芯电力电缆与公用通讯线路相距较近时，通讯
钢甲接地线
钢甲
铜屏蔽接地
地线防潮段钢甲接地 内护套
铜屏蔽
2024年高、低压电力电缆安装要求
____年高、低压电力电缆安装要求随着科技的不断发展和社会的进步，电力电缆在现代社会的各个领域扮演着重要的角色。
为了确保电缆的正常运行和安全使用，制定了一系列的安装要求。
本文将对____年高、低压电力电缆安装要求进行详细讨论，包括电缆的放置位置、敷设方式、保护要求等方面。
一、电缆的放置位置1. 高压电缆的放置位置应远离人员流动区域，避免出现人为因素导致的不安全问题。
同时，也应考虑到电缆放置位置对设备维护和检修的影响。
2. 低压电缆的放置位置应根据具体情况进行合理规划，避免与其他设备或管线交叉布置，防止产生干扰和损坏。
3. 在电缆放置位置的选择上，应尽量避免受到外界的物理和化学因素的影响，如高温、低温、湿度、腐蚀性物质等。
二、电缆的敷设方式1. 高压电缆的敷设方式应遵循国家相关标准，如GB 50052-2019《建筑电气设计规范》中关于电缆敷设的要求。
2. 低压电缆的敷设方式应根据具体情况进行选择，一般可采用埋地敷设、穿梭式架空敷设、电缆槽等方式。
3. 在电缆敷设的过程中，应注意避开其他设备和管线，避免产生干扰和损坏，并保证电缆的安全使用。
三、电缆的保护要求1. 高压电缆的保护要求应符合国家相关标准和规范，如GB 50217-2019《输配电线路工程施工及验收规范》中对高压电缆保护的要求。
2. 低压电缆的保护应根据具体情况进行选择，一般可采用电缆桥架、电缆通道、电缆槽、电缆隧道等方式进行保护。
3. 在电缆保护的过程中，应注意保护设施的维护和检修，及时发现并解决问题，确保电缆的安全运行。
四、其他要求1. 在电缆安装过程中，应按照相关标准和规范进行验收，确保电缆的质量和安全性。
2. 电缆的连接、接地等工作应由专业人员进行，确保操作的正确性和安全性。
3. 电缆的布线应符合电缆的额定电流和电压要求，确保电缆能够正常运行。
4. 在电缆安装完成后，应进行必要的检测和试验，确保电缆安装质量符合要求。
总结：____年高、低压电力电缆安装要求主要涉及电缆的放置位置、敷设方式、保护要求等方面。
2023年高、低压电力电缆安装要求
2023年高、低压电力电缆安装要求2023年的高、低压电力电缆安装要求主要包括以下几个方面：安装设计、材料和设备的要求、安装过程的工序和注意事项，以及验收标准等。
一、安装设计要求1. 根据工程需求确定电缆型号、规格和走向，并编制详细的施工图纸和施工方案。
2. 合理分布电缆沟道，确保符合电缆的散热和维护要求，防止电缆过载和过热。
3. 不同种类和用途的电缆应分开敷设，避免干、湿、油、腐蚀等环境对电缆的影响。
4. 在施工过程中应注意与其他设施的保持适当的距离，确保电缆的安全可靠性。
二、材料和设备要求1. 选用符合国家标准的合格电缆和配套的附件，确保其质量和可靠性。
2. 选择适合工程环境的电缆敷设材料，如支架、槽道等。
3. 使用符合要求的专用工具和设备进行电缆敷设和连接。
三、安装工序和注意事项1. 电缆敷设前，要对电缆及附件进行外观检查和电性能测试，并记录结果。
2. 敷设电缆前应进行沟槽清理、排水等工作，电缆跨越、穿越地下水源地区时应采取防渗漏措施。
3. 电缆敷设过程中应注意保护电缆的绝缘层，避免机械损伤或混凝土渗透。
4. 彩绘电缆应根据设计要求正确敷设，颜色、编号等信息应清晰可辨。
5. 电缆接头的安装应按照制造商的要求和相关规范进行，确保接头连接的牢固和电气性能。
6. 电缆敷设完毕后，应进行电阻测试和绝缘电阻测试，并记录结果。
四、验收标准1. 在工程验收前，应进行电缆的全面检查和测试，确保电缆的完整性和安全性能。
2. 检查电缆的敷设和连接是否符合设计要求，包括长度、直径、弯曲半径等。
3. 进行电缆的电性能测试，包括电压耐受能力、绝缘电阻、接触电阻等。
4. 比对电缆的编号和终端标识，确保与设计一致并记录。
总结：2023年的高、低压电力电缆安装要求将进一步强化对电缆敷设的设计、材料和设备的要求，以及安装过程的工序和注意事项，以确保电缆的质量和安全性能。
同时，验收标准的严格执行将有助于提高电缆安装质量，以满足不断发展的电力需求。
高低压配电工程施工技术要求
高低压配电工程施工技术要求高低压配电工程是电力系统的重要组成部分，涉及到施工设计、施工准备、基础施工、设备安装、电缆敷设、接线工艺、调试与验收、维护与检修等多个环节。
下面将详细介绍这些环节的技术要求。
1.施工设计在进行高低压配电工程施工前，需要进行详细的施工设计。
设计内容包括工程规模、设备选型、布局规划、施工图纸等。
其中，设备选型要根据电力系统的需求和实际情况进行选择，布局规划要合理、科学，施工图纸要详细、准确。
2.施工准备施工准备是高低压配电工程施工的必要环节，包括技术准备、物资准备和现场准备。
技术准备包括技术交底、安全培训等，物资准备包括设备、材料、工具等，现场准备包括场地清理、安全设施等。
3.基础施工在高低压配电工程中，基础施工是保证设备稳定运行的关键环节。
基础施工包括设备基础、支架基础等，要严格按照设计要求进行施工，确保基础的强度和稳定性。
4.设备安装设备安装是高低压配电工程施工的重要环节，包括配电柜安装、变压器安装等。
设备安装要严格按照设计图纸和操作规程进行，确保设备的水平和垂直度，保证设备的正常运行。
5.电缆敷设电缆敷设是高低压配电工程施工的重要环节，包括电缆沟开挖、电缆敷设等。
电缆敷设要严格按照设计图纸和操作规程进行，确保电缆的排列整齐、牢固，避免电缆弯曲、挤压等现象。
6.接线工艺接线工艺是高低压配电工程施工的关键环节，包括电缆接线、设备接线等。
接线工艺要严格按照设计图纸和操作规程进行，确保接线的正确性和可靠性，保证电力系统的正常运行。
7. 调试与验收调试与验收是高低压配电工程施工的重要环节，包括设备调试、系统验收等。
调试与验收要严格按照设计要求和操作规程进行，确保设备的性能和质量符合标准，保证电力系统的稳定性和安全性。
8. 维护与检修高低压配电工程在运行过程中需要进行定期的维护与检修，以保证系统的安全可靠运行。
维护与检修包括对设备进行检查、清洁、润滑等，对电缆进行检查、绝缘测试等，对系统进行巡视、监测等。
高压低压配电柜的电力电缆选择与布线原则
高压低压配电柜的电力电缆选择与布线原则在设计和安装高压低压配电柜时，电力电缆的选择和布线原则至关重要。
正确的选择和布线可以确保电力系统的稳定性、安全性和可靠性。
在本文中，我们将讨论如何选择高压低压配电柜的电力电缆，并介绍一些布线原则。
一、电力电缆的选择1. 电线材料选择在选择电力电缆时，应该考虑使用优质的导体材料，如铜或铝。
铜导体具有良好的导电性能和耐腐蚀性，适用于大部分高压低压配电柜。
铝导体则比较适合用于长距离输电线路。
2. 电缆额定电压和电流根据实际需要，选择适用于高压低压配电柜的电缆额定电压和电流。
额定电压应比实际工作电压高，以确保电力系统的安全运行。
额定电流应根据负载大小和电缆的导电能力来确定。
3. 电缆绝缘层和护套电缆的绝缘层和护套应具有良好的绝缘性能和耐磨性。
一般来说，聚氯乙烯（PVC）绝缘层和聚氯乙烯（PVC）护套是常见的选择，但在特殊环境下，如高温、潮湿或易燃场所，需要选择具有相应特性的绝缘材料和护套。
二、布线原则1. 电缆长度和布线路径电缆的长度应根据实际需求合理确定，避免过长或过短，以免浪费资源或影响电力传输效果。
布线路径应避免与其他干扰源、磁场或高温区域接触，以确保电力传输的稳定性和安全性。
2. 电缆间的距离和间隔在布线过程中，电缆之间应该保持一定的距离和间隔，以避免相互干扰和发生意外故障。
一般来说，高压和低压电缆之间应保持足够的距离，并使用绝缘材料进行隔离。
3. 接地和屏蔽为了保证电力系统的安全性，接地是非常重要的。
在布线过程中，应该正确连接电缆的接地线，以防止电力泄漏和电压过高。
在某些特殊场合，如有干扰源的地方，可以考虑使用屏蔽电缆，以减少干扰和提高电力质量。
4. 标识和维护为了方便维护和管理，布线时应在电缆上标明相关的信息，如电源、负载、功能和编号等。
这样可以提高故障排查的效率，并确保及时恢复电力供应。
结论高压低压配电柜的电力电缆选择和布线原则是确保电力系统安全可靠运行的关键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高、低压电力电缆安装要求
主要包括以下几个方面：
一、电缆敷设与保护
1. 电缆的敷设应尽量避免在地下水位高、有腐蚀性的区域以及易受机械损伤的地方。
2. 电缆敷设的弯曲半径应符合电缆制造厂商的规定，不宜小于建议值。
3. 在电缆穿越建筑物墙壁或地下管道时，应使用密封填塞材料，确保防水。
4. 在辐射场所或其它有害环境中，应采取必要的防护措施，确保电缆安全运行。
5. 对于埋地敷设的电缆，应设置标志牌标明电缆位置和种类，以防误损。
二、接地与屏蔽
1. 电缆金属外护层及绝缘层应适当接地，以确保良好的引流和屏蔽效果。
2. 金属护层接地处应有良好的接地设施，接地电阻不应超过规定的范围。
3. 对于双套电缆，中间金属护层的接地应采用适当的连接方式，确保金属护层电位的一致性。
4. 在高电磁干扰区域或要求屏蔽的场所，应设置屏蔽层以降低电磁干扰。
三、安装方式
1. 电缆敷设应具有足够的保护性能，防止机械损伤或外界因素对电缆的影响。
2. 对于明装电缆，应固定在电缆支架上，保持合适的张力和垂直度。
3. 对于暗装电缆，应采取合适的敷设方式，确保不受外力拉扯或挤压。
4. 多根电缆敷设时，应保持适当的间距，避免相互干扰或过热。
5. 在电缆的弯曲处应采用适当的弯曲半径，避免电缆的绝缘层破裂。
四、连接与绝缘
1. 电缆连接应符合电缆制造厂商的规定，确保牢固可靠。
2. 电缆绝缘层的绝缘电阻应符合国家标准，确保绝缘性能良好。
3. 对于电缆的绝缘测试，应按照规定的方法进行，确保电缆质量合格。
五、防火与防护
1. 在易燃或有爆炸危险的场所，应采取相应的防火措施，确保电缆安全。
2. 对于经过易燃物质区域的电缆敷设，应采取防火套管或设备进行保护。
3. 在需要防护的场所，如交通隧道等，应采取合适的防护措施，确保电缆的安全性。
综上所述，高、低压电力电缆的安装要求包括电缆敷设与保护、接地与屏蔽、安装方式、连接与绝缘、防火与防护等方面。
遵守这些要求可以确保电缆安全、可靠地运行，提高电缆系统的使用寿命和安全性。
以此为依据，合理规划和实施电缆安装工作对于保障电力系统的正常运行至关重要。
