球磨机瓦温高原因及解决措施(姚光)
钢球磨煤机轴瓦温度高及防护措施
钢球磨煤机轴瓦温度高及防护措施磨煤机是锅炉运行的重要设备之一，对机组的稳定运行起到很重要的作用，直接影响到电厂的经济性运行，双进双出钢球磨煤机具有煤种适应性强，运行可靠，维护方便等优点，故在煤粉锅炉使用广泛。
根据钢球磨煤机在运行时常出现轴瓦温度高的问题，在安装和运行方面提出相关的预防措施，保证磨煤机的稳定运行。
标签：钢球磨煤机；轴瓦温度；防护措施前言双进双出钢球磨煤机具有煤种适应性强，运行可靠，维护方便，同时能提高煤粉细度，对锅炉的稳定燃烧，提高电厂锅炉效率有突出优点。
对制粉系统来说，它可以配正压直吹式制粉系统来达到简化系统的目的。
由于其体积相对较小，从而可降低磨煤功耗；磨煤机负荷越低，煤粉细度越高，这对锅炉在低负荷时的燃烧稳定非常有利；储备容量大，负荷变化范围宽，在运行过程始终维持一定煤位，其巨大的大罐内储有大量的备用煤粉，当负荷增加或给煤中断时，磨煤机有足够的煤粉储备可以进行调整；调节方便，负荷响应迅速。
由于其磨煤机的诸多优点而被电厂广泛应用。
如电厂的钢球磨煤机运行稳定性差，不仅增加了工人维修的劳动强度，加大了装拆费用、备品备件用量及相应费用，更为严重的是停机或减负荷影响发电量，造成严重的经济损失及社会影响。
钢球磨煤机常见的问题：轴瓦温度高是球磨机常出现的问题，特别是在球磨机刚开始运行的期间，电厂一般在温度升至一定温度后，启动高压油泵，当轴瓦温度降低后就停高压油泵。
此做法只是一种治标不治本的方法，要彻底解决轴瓦温度高的问题，预防措施就应该从安装和运行做起。
1 安装方面主轴承的安装质量对轴瓦温度的影响是至关重要的，也是球磨机主要的安装工序之一，所以主轴承安装的每一步都会影响到轴瓦的运行。
它主要有三个控制要点：一是主轴承承受大罐的压力时的下沉值应尽可能的小，二是两轴承距离要与实际大罐长度匹配，三是主轴承的纵横向都应处于水平状态轴承底板承受整个球磨机本体的重量，其安装是轴瓦正常运行的基础。
根据布置的轴线及水平面，先预埋地脚螺栓和原始垫铁，清理台板上的毛刺和黄油，确定轴线的位置，用打样冲孔标示，把底板定位在基座的原始垫片上，标出底板的轴线，并且与基座上已经划出的中心线一致。
水泥磨内温度升高的原因分析及应对措施
水泥磨内温度升高的原因分析及应对措施摘要水泥的出磨温度，是水泥粉磨质量控制的一个重要技术指标。
采用球磨机进行水泥粉磨的过程中，会有大部分机械能转化成热能，使得磨机内温度升高。
磨内温度过高会引起石膏脱水成半水石膏，甚至产生部分无水石膏，引起水泥假凝，影响水泥质量，而且容易使入库水泥结块，同时，磨内温度升高，会使水泥因静电吸引而聚集，从而降低粉磨效率。
这种现象在高温环境下更为突出，为了解决这个问题，本文中，笔者结合在沙特SPCC(南方省水泥公司)的生产调试经验，对引起磨内温度升高的原因作了粗浅的分析，并对降低水泥出磨温度的措施进行了阐述。
关键词水泥粉磨，出磨温度，石膏沙特SPCC（“南方省水泥公司”的缩写）5000t/d熟料生产线，是中材国际在沙特承包建设的第一条水泥生产线，它开创了中国水泥在中东市场的先河。
2007年11月27日，该厂水泥磨进行首次性能测试，出磨水泥温度达到115℃，远高出合同规定的105℃的要求，性能测试失败。
由于工厂地处热带沙漠地区，高温炎热，年平均气温32℃，最高气温达47℃，高温环境下如何降低水泥的出磨温度，成为当时最棘手的问题。
本文不仅对磨机内部温度升高的原因作了分析，还对调试过程中所采取的措施作了较详细地阐述。
一、沙特SPCC水泥磨基本情况介绍为了更好地分析磨机内部温度升高的原因，先介绍一下该厂水泥粉磨的基本情况。
（1）水泥粉磨采用2套Ф5x15m的圈流球磨＋组合式高效选粉机系统，水泥生产能力150t/h，入料粒度≤25mm,出磨水泥细度350 m2/kg，主传电机功率6300kw，磨机转速14.5r/min.。
（2）磨机研磨体采用高铬铸铁钢球，多级配球方案。
（3）磨内通风由单独的通风除尘系统提供，风机处理风量能力74750m3/h，风压4500Pa。
（4）磨内设有喷水装置，提供一用一备两台高压水泵，确保磨内喷水稳定可靠。
（5）入磨物料经配料仓配料，由皮带输送机送到磨头，经下料溜槽喂入磨机，进行粉磨。
水泥球磨机出料端盖板更换及轴瓦发热处理
1、磨机出现的问题及原因分析我公司一分公司1#水泥磨规格Ф4 m×13 m，双仓管磨机，圈流生产。
在生产中由于振动严重停机检修，发现出料端盖板在螺钉通过孔边缘处出现环向贯穿性裂纹（见图1），裂纹总长度约2.5 m，已成圆周状，占整环的近1/3。
经综合分析后认为，部件在铸造过程中，内部存在铸造缺陷，磨机在运行中局部应力集中，产生疲劳裂纹；此磨系统因调峰启停频率较高，且残余应力及使用的交变载荷易导致母材疲劳而出现裂缝等问题。
图1 端盖板裂纹2、问题处理2.1 端盖板含筒体短节定制及更换施工定制新的端盖板。
根据球磨机筒体规格，出料端盖板外缘处与筒体为环向焊接，筒体出料端方向分别用60 mm与46 mm两种厚度的钢板焊接过渡。
选取筒体短节规格Φ4.12 m×1.18 m，壁厚60 mm，材质Q245R；端盖板Φ4.12 m，厚度120 mm，材质Q245R。
端盖板更换的整体施工，因球磨机置于厂房内，空间受限无法使用吊车，根据建筑物特点合理设置卷扬机进行大型吊装作业。
前期先行对球磨机中空轴径向、轴向跳动等原始数据测量留底。
因新短节接口附近自带米字撑装置，旧筒体预切口距离隔仓架较近，故接口附近不再单独架设防变形米字撑。
（1）筒体划制切割线。
对球磨机筒体切割线划制必须依据备件实际相关尺寸，同时必须考虑预留坡口间隙与切除筒体宽度差异，从而准确确定切割线位置。
首先划制切割线，在预切位置环向每间隔1 m，依据上述方式计算准确距离，从端部法兰加工面测量取点，最终将各点相连得出切割线（因磨机运转存在轴向滑动，故切割线划制不建议采取辅传慢转转磨方式刻画），之后依据切割线陆续划制基准线、坡口线及切割机轨道线。
（2）筒体切割。
球磨机预切口附近架设千斤顶磨装置并架设百分表，中空轴亦架设百分表，监控承压情况，顶起合理位置后设置保险架。
确保短节吊装轴向空间足够，再使用火焰型管道切割机按照切割线进行筒体切割。
拆下旧端盖板含筒体短节，之后使用基准线复核切口面，防止出现马蹄口现象。
球磨机轴瓦发热原因分析及对策
球磨机轴瓦发热原因分析及对策我们知道水泥球磨机有时候突然遇到中空轴瓦温度升高的情况，这时轴瓦的油膜已被破坏，轴颈和轴瓦直接接触，很容易发生撕脱粘附现象，这时候我们首先应紧急停止向磨内加料，同时设法开大窜水瓦的冷却水或者直接向中空轴上浇油渭油，尽量降低轴瓦温度后方可停磨。
可以说，球磨机轴瓦温度过高是一件非常令人头疼的事情。
而很多球磨机轴瓦发热多半因为选用了低端的润滑油，以致于球磨机轴瓦由于润滑不良而导致发热，今天我们就来讲解下水泥球磨机遇到的中空轴瓦发热的原因及对策。
1、由于润滑油变质导致的发热。
有的润滑油由于进入粉尘导致润滑油变质；有的因为串水变质；有的因为使用周期过长致使氧化失效。
解决办法就是责任到人，保证润滑油不变质。
2、供油系统供油不足导致的发热。
供油量不足会引起轴瓦发热；同时由于进出口油温偏差小，会造成轴瓦热量积累导致其温度升高而发热。
解决办法是：通过调整供油压力，清洁供油管路，改进冷却系统使其达到降温效果。
另外也可使磨料温度控制，降低熟料温度，控制进料额度，适当加大磨内风速。
3、润滑油选择不合适引起的发热。
企业选择润滑油是一个大问题，作为一个水泥企业，有些很难做到根据设备运转负荷、运转温度、环境条件合理选用润滑油。
一般来说选油要选用相对粘度小、粘度指数好、承载负荷高的润滑油。
现在企业由于缺乏化验检测设备，不能完全做到准确选油、用油，轴瓦发热当然不可避免。
4、温度设置不当引起的发热烧瓦。
目前水泥行业球磨机轴瓦温度的设定基本都在60℃-70℃之间，这些数据一般都是球磨机制造厂家要求设定的不得超限的运转温度。
但是铁霸润滑油专家认为温度的设定不仅要考虑轴瓦合金本身材质的耐温性，也应该充分考虑润滑油的承载能力，让其温度设置与润滑油承载能力匹配。
之所以温度超过设定温度轴瓦容易被烧，是因为超过设限温度后，一般的齿轮油形成的油膜被破坏，摩擦力增大，金属之间产生“干磨”，从而产生局部高温烧伤、烧毁轴瓦。
夏季球磨机高温原因分析与降温方法
立志当早，存高远
夏季球磨机高温原因分析与降温方法
一、温度过高对球磨机的危害由于球磨机在工作过程中筒体是在高速转动的，各个部件之间的摩擦、筒体内矿物与研磨体的摩擦等都会造成球磨机温度升高。
通常我们的球磨机出厂时会标明，要保持传动轴承和减速机的温升最高不能超过60℃，温度过高会对球磨机造成以下危害：
1、磨矿效率降低
球磨机长时间在高温下工可能会引发糊磨等现象的发生，物料有可能会粘在钢球或衬板上，长时间这样工作势必会造成磨矿效率降低;如果球磨机产量下降找不到原因，可以参看文章：《选矿球磨机产量突然下降，八成是这个原因》2、球磨机零部件损坏
高温还会造成球磨机内部件的损坏，降低内部装置的使用寿命，同时润滑效果也会下降;
3、影响后续选别进度
一旦球磨机的磨矿效率受到影响、零部件损坏更换等，都会影响到矿物后续的选别进度，进而影响整个项目的进度，还可能会造成一定的经济损失。
可见，球磨机温度过高的危害还是非常大的，那么是什么原因造成温度过高呢?
二、夏季球磨机高温原因分析既然球磨机温度过高会造成如此大的危害，而且我们也找到了球磨机温度过高可能的原因，不妨参照以下方法帮球磨机降降温吧。
1、球磨机在夏天天气特别炎热时，工作时间过长会造成的温度短暂性升高，这属于正常现象，我们可以将球磨机停机，让它冷却一段时间，等它的温度恢复正常了，再继续生产。
这样做有可能会对生产进度产生影响，但是相比。

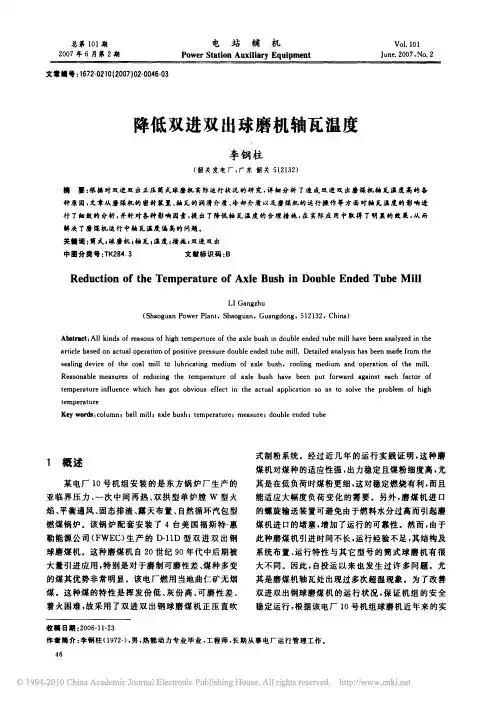

降低双进双出球磨机轴瓦温度
型双进双 出钢
此种 磨 煤 机 引 进 时 间 不 长 运 行 经 验 不 足 其 结 构 及
世纪 Ξ
年代 中后 期被
、
系统 布 置 运 行 特 性 与其 它 型 号 的 筒 式 球 磨 机 有 很 大不 同
。
大 量 引进 应 用 特 别 是 对 于 磨 制 可 磨 性 差 煤 种 多 变 的 煤其 优势 非 常 明 显 该 电 厂 燃 用 当地 曲仁 矿 无 烟
Ρ Κ
、
。
造成 了供
。
>= ;
由于 磨 煤 机 的 油 系 统 设 计 上 没 有 冷 油 器
。
磨煤 机 回 水不 畅 冷却水 流量 低
。
,
考 虑到磨 煤机 在夏 季 时 润 滑油 温 过 高 的实 际 情 况
在
,
,
? > ; 出 口 风 粉 混合 物 温 度 偏 高
磨煤机 出 口 风
、
<
年 的小 修 中 及 时 为 磨煤 机 润 滑 油 系统 加 装
; 具 体 技术 规范 如下
: :
。
>如 图 >0 ;
圈
启 煤 机 滑 动 轴 承 摘构
。
磨煤 机 密封 环 处 间 隙 调 整 过 小
,
为 了 防止
,
7
型号 仆
Κ
:
≅
磨 煤机 内 正 压 将 煤 粉 从 密 封 间 隙 处 吹 出 所 以 在 密
7
简 体转 速
∀ !
∋
Τ4
:
≅
封 间 隙 调 整 时 将 密封 腔 内 的 密封 环 间 隙调 整 过 小
收 稿 日期 :
:
球磨机轴瓦发热原因分析及对策
球磨机轴瓦发热原因分析及对策摘要：造成轴瓦发热的原因有多种，有可能是显性的，也可能是隐性的，因此在处理轴瓦发热时应结合现场情况综合分析，第一时间确定发热原因，采取有效措施，才能避免烧瓦、碎瓦，甚至损坏滑履或中空轴等恶性事故的发生，确保设备安全高效运行。
本文主要分析球磨机轴瓦发热原因分析及对策。
关键词：发热特征；承载角度；接触斑点；轴瓦间隙；隔热层引言磨机的轴瓦底面结构呈凸球面形，与轴承座鞍座配合，安装在鞍座的凹球面上，保证轴瓦能有自由摆动量。
通过适当的润滑能够降低设备转动的滑动阻力和功耗，使设备正常启动和运转。
它的工作内表面是圆柱形，与端盖轴颈装配，从而使轴瓦可以均匀承受磨机和物料重量。
烧瓦是严重事故，因为一旦烧瓦，停机时间长，修复过程复杂，工作量大，不但影响设备正常使用，还会缩短轴瓦的实际使用寿命。
所以，研究如何避免出现发热和烧瓦事故对企业具有重要意义。
1、造成球磨机接触轴瓦故障频发的原因分析球磨机是依靠转盘旋转和滑块运动进行材料循环的机器。
在这种情况下，辊的重量主要集中在球磨机的起动阈值上。
对三种球磨机故障修复进行统计分析，发现球磨机运行过程中因球磨机磨损而造成的停机时间约占机器故障的60%。
球磨机冲洗轴失效率高的原因主要集中在以下几个方面:(1)球磨机接触模具型腔面质量不足，安装球磨机的砂轮前，必须刮削位于空心主轴之间的磨床接触面的轴和轴面，才能接触冲洗轴。
但是，在实际球磨机安装过程中球磨机接触轴磨损质量控制不足，导致磨床接触面与空心主轴颈接触不均匀，导致球磨机磨损因局部加热而增加，进而可能导致球磨机接触轴燃烧。
(2)球磨机外球未与轴承座紧密连接，球磨机由于鼓重而在与球磨机轴接触的中空轴上摆动。
球磨机与轴承座的偏差越大，球磨机接触面上的力分布就越不均匀，使得球磨机接触面的压力主要集中在气缸侧面附近的圆形条纹上，从而防止润滑油进入润滑层。
这导致球磨机在运行过程中由于磨损现象而进入冲洗波。
(3)球磨机投资面本身的复盖面太高，球磨机投资流动过程中的润滑主要依赖于分布在球磨机投资面表面的石墨场，以允许球磨机投资面巴尔干合金使用的阳台级润滑，此外，由于膨胀不足，导致通风孔、裂缝等问题，球磨机投资面存在气孔等缺陷，使得冷却水容易进入投资面的工作平面。
钢球磨煤机轴瓦超温分析及处理方案探讨
钢球磨煤机轴瓦超温分析及处理方案探讨摘要：本文主要以华电邹县发电厂#8机组D磨煤机为例，介绍了轴瓦温度高，频繁启停的原因和轴瓦更换的过程。
通过分析超温原因，完善施工方案，提高施工效率，实现了改造工艺提升。
通过实践应用证明，改造效果优良，指标优秀。
关键词:磨煤机、轴瓦、安装、工艺一、轴瓦更换的背景华电国际邹县发电厂#8机组为1000MW机组，2007年投产，锅炉型号DG3000/26.15-II1，D磨煤机在经过多年运行后，出现了轴瓦温度高，保护频繁动作的问题，经现场观察，确认出现轴瓦过热烧损，在对磨煤机顶大罐进行轴瓦刮研后，并没有得到有效改善。
由于机组制粉系统设计为直吹式，不设置煤粉仓储，D磨煤机运行的可靠性直接影响到整台机组的安全经济运行，因此决定利用检修期间对D磨煤机进行综合治理并更换两端轴瓦。
二、改造设备简介华电国际邹县发电#8锅炉制粉系统采用冷一次风机正压直吹，共配备双进双出钢球磨煤机六台，在煤仓间零米C、D排之间呈横向布置。
磨煤机的主要技术参数为：型号：BBD4360；罐体有效直径：4250mm；罐体有效长度：6140mm；罐体转速：16转/分；电动机功率：1700KW；电机转速：993转/分；减速机速比：7.099；大小齿轮模数：26mm。
1、主要设备及工程量：磨煤机本体（包括轴承、罐体、衬板）、大齿轮、小齿轮、减速机、电动机、慢传装置、中空管、螺旋输送器体、螺旋推进器和热风盒、分离器、螺旋输送器连接管、煤粉管道安装、油水系统设备及管道安装、附件安装。
主要设备重量：（以一台磨计）三、轴瓦超温分析1、润滑油的影响。
润滑油压力低、流量小、滤网堵塞、中断供油、油质差、有杂质、润滑油中进水都会造成轴承与轴瓦间油膜遭到破坏。
经过油质检验、与其它磨煤机相比较和现场检查，润滑油的油路畅通，油质正常，排除了润滑油的影响。
2、冷却水的影响。
冷却水中含杂质，容易造成轴瓦冷却水槽、冷油器堵塞。
冷却水管道堵塞、管道泄漏、压力小会造成冷却效果变差，润滑油温度升高，而导致轴瓦温度升高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
球磨机主轴瓦发热原因及处理
姚光
（牡丹江建新水泥制品有限公司技术部，157041）
我厂新建水泥磨采用Φ4.2mx13m 的中空轴球磨机，生产能力为150t/h。
在安装后试生产时，磨机主滑履轴瓦温度很快上升到70℃，磨机保护跳停。
1 故障分析
造成磨机轴瓦温度高的原因主要有以下四个方面：
（1）出磨水泥温度过高，影响到轴瓦温度；
（2）轴瓦温度检测报警回路故障；
（3）润滑油及冷却水系统故障；
（4）轴瓦在安装时没有刮研好。
针对以上分析，我们进行了如下工作：
（1）在中控室检查出磨水泥温度记录曲线，出磨水泥温度在95℃左右，正常；
（2）对热电阻及瓦温仪表进行检查校验，测温装置指示报警正常；
（3）检查稀油站及冷却水系统，润滑油为N320工业齿轮油，油站供油温度在40℃以内，高压泵的供油压力为28MPa, 流量2.3L/min, 低压泵的供油压力为0.3MPa, 流量50L/min,油站及冷却系统正常，满足轴瓦的冷却需要。
现在故障的焦点集中在轴瓦的刮研质量上。
将轴瓦拆除后，发现原轴瓦是按照经验做法刮研，每25x25mm2面积上有4～6个接触点，但这些接触点已几乎被轴颈磨平，使轴颈与轴瓦的受力接触面形成了较为密封无间隙的接合面，从而润滑油不能随磨机轴颈的转动带入到受力面形成油膜来有效地润滑磨机轴颈。
当轴颈与轴瓦形成相对干磨擦时，轴瓦的温度升高。
2 解决措施
磨机属于重载低速运转设备，轴瓦的制造材料为巴氏合金，硬度较软。
而且轴颈与轴瓦只在受力底部的颈向大约90°的范围内接触受力，因而在受力范围内的这种接触点很容易被轴颈磨平，使轴颈与轴瓦干磨。
为了解决这种干摩擦“赶瓦”现象与轴瓦润滑不良的问题，我们对润滑油进入轴瓦的通道进行了改造，也就是在轴瓦的轴衬层面上挖出棱形的油沟槽 (见图１)：润滑油进入油沟槽后，运转的磨机轴颈将油带进受力面的轴衬层面上形成油膜，对相对摩擦面进行润滑和降温，使设备能长期正常运行。
在止推轴瓦的轴肩上也同样制作出相同的油槽与受力面上的油槽联通，润滑油流到轴肩面上形成油膜进行止推面润滑，而多余的油则流回轴承座油箱，周而复始地循环……。
图1 轴瓦润滑示意图
３结论
通过这样的改造，该球磨机设备运转正常，没有再出现过因轴瓦温度高而停车的现象。
球磨机的中空轴瓦是在重负荷下工作，当轴瓦出现超温时，应对其故障原因进行全面、根本的分析，并彻底解决，这样才能保证球磨机的正常运转。
参考文献：
[1] 汪澜. 水泥工程师手册[M].北京，中国建材工业出版社， 2006.8.
[2] 廖贵芳. 球磨机轴瓦润滑的改造贵州化工 2009. 2.
［2010-03-09］。
