铰孔常见问题及其解决措施
铰孔质量的判别及其解决措施
铰孔质量的判别及其解决措施铰孔是半精加工基础上进行的一种精加工。
一般铰孔的尺寸公差等级可达IT8～IT7，表面粗糙度R。
值可达1.6～0.4。
在实际加工中，常见的铰孔质量问题有表面粗糙度和尺寸精度差，孔口呈喇叭状等。
现分析其产生原因和改进方法。
1 表面粗糙度差的原因及其对策铰削速度过大铰削用量各要素对铰孔的表面粗糙度均有影响，其中以铰削速度影响最大，如用高速钢铰刀铰孔，要获得较好的粗糙度Ra0.63µ；m，对中碳钢工件来说，铰削速度不应超过5m/min，因为此时不易产生积屑瘤，且速度也不高；而铰削铸铁时，因切屑断为粒状，不会形成积屑瘤，故速度可以提高到8～10m/min。
如果采用硬质合金铰刀，铰削速度可提高到90～130m/min，但应修整铰刀的某些角度，以避免出现打刀现象。
铰削余量不适当，进给量过大一般铰削余量为0.1～0.25mm，对于较大直径的孔，余量不能大于0.3mm，否则表面粗糙度很差。
故余量过大时可采取粗铰和精铰分开，以保证技术要求。
余量过小，不能正常切削也会使表面粗糙度差。
铰孔的粗糙度Ra值随进给量的增加而增大，但进给量过小时，会导致径向摩擦力的增大，引起铰刀颤动，使孔的表面变粗糙。
所以，如用标准高速钢铰刀加工钢件，要得到表面粗糙度Ra0.63µ；m，则进给量不能超过0.5mm/r，对于铸铁件，可增加至0.85mm/r。
铰刀刀刃不锋利，刃带粗糙一般标准铰刀均未经研磨，影响铰孔的表面粗糙度，因此必须对新铰刀进行研磨。
研磨时要注意铰刀的切削部分与校准部分的交界处，因为内孔最后在这里成形，刀具的粗糙度也在该处被反映到铰孔的内壁。
所以研磨铰刀时，应特别注意用油石将该处轻轻地仔细研磨、抛光，使切削部分与校准部分的交接处圆滑过渡。
经研磨的铰刀，切削刃后刀面刃带粗糙度得到改善，切削部分与校准部分交界处的粗糙度也得到改善，实际上是改善了铰刀本身的粗糙度，故有利于改善铰孔的表面粗糙度。
铰孔加工质量控制
感谢您的观看
THANKS
高质量的铰孔加工能够提高产品的性能和可靠性，减少故障和维修成本。
铰孔加工质量对于产品的装配和使用也具有重要影响，低质量的铰孔可能导致装 配困难、噪音、振动和早期失效等问题。
影响铰孔加工质量的因素
刀具因素
包括刀具材料、刀具磨损、刀具几何参数 等。
机床因素
包括机床精度、机床刚性、机床振动等。
工艺因素
包括铰孔前的预加工、铰孔方法、铰孔余 量、冷却液等。
铰孔加工质量控制
2023-11-04
目 录
• 铰孔加工质量概述 • 铰孔加工质量策划 • 铰孔加工质量控制措施 • 铰孔加工质量检验与评估 • 铰孔加工质量控制应用案例
01
铰孔加工质量概述
铰孔加工质量的定义与重要性
铰孔加工质量是指孔的几何精度、表面粗糙度和孔的形状、位置精度等指标的总 和。这些指标对于产品的性能、寿命和互换性具有重要影响。
2
对质量控制计划进行细化，明确责任人、时间 节点和具体措施，确保计划的可行性和可操作 性。
3
在计划执行过程中，根据实际情况对质量控制 计划进行调整和优化，以满足实际需求。
确定铰孔加工质量控制方案
根据铰孔加工的质量目标和质量 控制计划，确定相应的质量控制
方案。
方案应包括对原材料的质量控制 、设备精度和稳定性的保证、工 艺流程的优化、检验标准的制定
详细描述
在铰孔加工过程中，应选择具有良好冷却性能和润滑性能的 切削液。同时，应确保切削液的流量和压力适中，以充分冷 却刀具和工件。
铰孔加工参数优化
总结词
铰孔加工参数的优化对铰孔加工质量影响较大，需要合理选择主轴转速、进给速度和切削深度等参数 。
详细描述

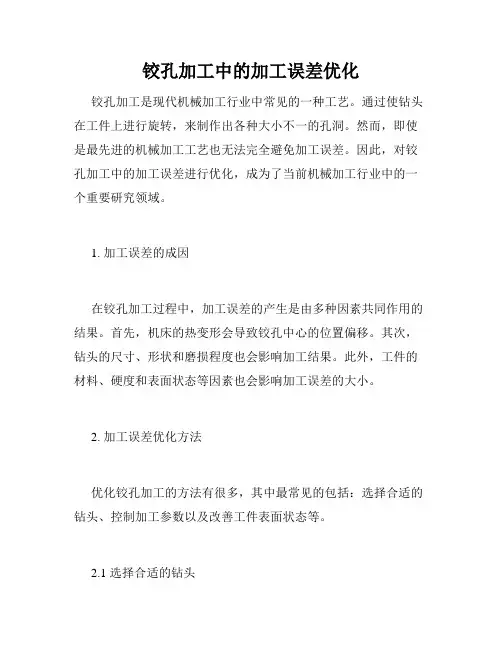

铰孔加工中的加工误差优化
铰孔加工中的加工误差优化铰孔加工是现代机械加工行业中常见的一种工艺。
通过使钻头在工件上进行旋转，来制作出各种大小不一的孔洞。
然而，即使是最先进的机械加工工艺也无法完全避免加工误差。
因此，对铰孔加工中的加工误差进行优化，成为了当前机械加工行业中的一个重要研究领域。
1. 加工误差的成因在铰孔加工过程中，加工误差的产生是由多种因素共同作用的结果。
首先，机床的热变形会导致铰孔中心的位置偏移。
其次，钻头的尺寸、形状和磨损程度也会影响加工结果。
此外，工件的材料、硬度和表面状态等因素也会影响加工误差的大小。
2. 加工误差优化方法优化铰孔加工的方法有很多，其中最常见的包括：选择合适的钻头、控制加工参数以及改善工件表面状态等。
2.1 选择合适的钻头钻头的选用对于铰孔加工的效果有着至关重要的作用。
因此，选择合适的钻头是优化铰孔加工的第一步。
一般来说，在硬度较低的工件上，可以使用高速钢钻头来进行铰孔加工。
而对于硬度较高的工件而言，则需要使用硬质合金钻头或钨钢钻头等更为耐用的材料，以确保加工效果。
2.2 控制加工参数除了选择合适的钻头外，控制加工参数也是优化铰孔加工效果的重要方法之一。
具体而言，应该合理选择切削速度、进给速度和切削深度等参数，以确保铰孔加工的精度和表面质量。
另外，由于油液对于铰孔加工效果也有很大的影响，所以在加工过程中应该及时更换油液，以保证加工效果的稳定性。
2.3 改善工件表面状态铰孔加工过程中，工件的表面状态也是影响加工误差的关键因素。
在进行铰孔加工之前，应该对工件表面进行处理，以确保表面粗糙度和平整度达到要求。
另外，在铰孔加工中，也可以使用切削液或切削油等润滑剂来改善工件表面状态，从而提高加工效果。
3. 结语尽管现代机械加工行业中已经出现了许多优化铰孔加工的方法，但是加工误差仍然难以完全避免。
因此，机械加工行业需要进一步研究铰孔加工中的加工误差优化技术，从而提高机械加工的精度和效率。
铰孔的质量问题及其解决办法
铰孔的质量问题及其解决办法一、背景铰孔广泛应用于各种机械设备中，承担着连接和转动的重要作用。
铰孔的质量问题直接影响整个机械设备的安全性和稳定性。
本文将讨论铰孔常见的质量问题以及解决办法。
二、铰孔常见的质量问题1. 铰孔偏斜铰孔偏斜是指铰孔的中心轴线与设计中心轴线偏离一定的角度。
铰孔偏斜会导致连接件不能正常安装，或者在运行过程中产生振动和噪音等问题。
偏斜的原因铰孔偏斜的原因主要有以下几个方面：1.铰孔施工过程中操作不当。
2.材料强度不够，无法耐受加工过程的应力。
3.设计和制造时的误差。
排除偏斜的方法1.对铰孔进行重复测量，去除误差。
2.优化设计和加工过程。
2. 铰孔尺寸不准铰孔尺寸不准是指铰孔的直径或深度与设计标准不符合。
铰孔尺寸不准可能会使连接件连接时无法安全地嵌入铰孔中，或在连接过程中被卡住，同时还会影响连接件的旋转轨迹。
精度偏差的来源：1.设计不合理或制造过程中的误差。
2.制造设备老化。
3.制造人员技能缺失导致加工精度不高。
解决铰孔尺寸不准的方法：1.通过良好的制造流程和检验来降低尺寸的误差。
2.使用精密检测设备来检查每个铰孔的尺寸和位置。
3. 铰孔表面质量差铰孔表面质量差分为以下两个方面：表面粗糙表面粗糙是铰孔表面的不规则数值。
粗糙表面可能会导致连接件卡住或与铰孔之间产生过多的摩擦力。
表面损伤铰孔表面损伤是指铰孔表面出现划痕或碎壳等现象，可能导致连接件连接不良或摩擦增加。
原因表面粗糙和表面损伤的原因可能是：1.设计不合理或制造工艺错误。
2.制造设备老化。
3.制造人员技能缺失导致加工精度不高。
排除损伤与粗糙的方法1.使用研磨设备将表面粗糙的铰孔表面磨光。
2.合理使用浓缩洁净剂清洗饱和的水泥混凝土表面，保证铰孔的表面水准。
三、铰孔质量问题的解决办法铰孔质量问题的解决办法包括：1. 设计合理化通过优化设计来控制铰孔质量。
合理的设计不仅可以降低生产成本，还可以减少生产过程中的误差。
2. 制造工艺的改进通过改进制造工艺来控制铰孔的质量。
铰孔加工中的加工效率改善
铰孔加工中的加工效率改善随着科技的不断发展，制造业的生产效率也越来越受到关注。
特别是在铰孔加工领域，如何提高加工效率成为了重要的课题。
本文将探讨在铰孔加工中的加工效率改善方法。
一、优化切削参数切削参数是影响加工效率的重要因素。
一般来说，切削速度越高，加工效率越高，但过高的切削速度也会对工件造成破坏。
因此，在调整切削参数时需要在保证工件不受损的前提下尽可能提高切削速度。
另外，进给速度与切削深度也是需要考虑的因素。
进给速度过快会导致切削力过大，从而影响加工效果；而切削深度过大则会增加工件表面的热量和产生较大的排屑，进而影响加工速度和加工精度。
二、合理选择加工工具选择适合的切削工具也是提高加工效率的重要因素。
不同的切削工具在加工不同硬度、不同材质的工件时，其效率和加工结果也会有所不同。
在铰孔加工中，具有高效率和低噪音的钨钢刀和超硬刀具等被广泛使用。
另外，在使用切削工具时需要注意其尖角的角度，角度过大或过小都会影响切削力和加工效率。
因此，在选择加工工具时，需要根据工件的特性和加工要求来选择合适的工具。
三、选择合适的冷却液冷却液在铰孔加工中也有很大的作用。
它可以有效地降低工件表面的摩擦和温度，并且可以减少切削力和延长切削工具的使用寿命。
在使用冷却液时，需要根据加工工件材质和形状来选择合适的液体，如加工钢材时一般选择溶解于水中的冷却液，而加工铝材时则需要使用油剂或矿物油。
此外，冷却液需要定期更换和维护，以保证其正常的使用效果。
四、合理设置加工程序在铰孔加工中，程序的设置也会影响加工效率。
在编写程序时，需要合理安排加工顺序、切削方法和刀具路径等。
例如，选择合适的孔加工顺序可以减少刀具的车削次数，从而缩短加工周期；而安排合理的刀具路径则可以降低切削力和产生较小的残余结构。
五、提高加工质量提高加工质量也是提高加工效率的重要因素之一。
在加工过程中，较高的质量往往也意味着更高的加工效率。
因此，需要在铰孔加工中充分考虑工件的精度和表面质量，并在实际加工中严格按照加工参数和程序来进行操作。
铰孔工艺过程中的质量控制
铰孔工艺过程中的质量控制•发动机零部件加工中有很多装配精密孔，不仅形位公差要求严，而且表面粗糙度要求高。
为了满足图样要求及保证产品质量，很多精密孔的加工均采用铰孔工艺。
然而在加工过程中仍然会因为刀具制造以及设备精度等因素的影响，造成诸多加工不良现象。
•现针对我公司某种机型发动机零部件加工过程中出现的问题，探讨铰孔的质量控制过程。
一、铰孔加工工艺铰孔是扩大一个已经存在的孔、用铰刀从工件原有孔壁上切除微量金属层，以提高其尺寸精度和减小其表面粗糙度值。
由于铰刀一般齿数较多（4～12个），导向性好，心部直径大，刀具的刚性好，加工余量小，切削的厚度较薄，因此，加工精度可达IT7～IT9级，表面粗糙度值一般可达R a=0.4～1.6μm。
铰孔为精加工孔常用的手段之一。
直径在100mm以内的孔可采用铰孔。
在加工中心上铰孔时，一般采用的工艺为：钻（或扩）孔→铰孔。
对于直径＜12mm的孔，由于铰刀本身刚性稍差，因此采用的工艺为：点钻→钻（或扩）孔→铰孔，以保证孔的直线度和同轴度。
二、铰刀结构参数及选用原则铰刀种类很多，根据使用方式可分为手用铰刀和机用铰刀。
目前设备工艺水平先进，加工效率高，大多数采用加工中心铰孔。
机用铰刀常用材质有高速钢和硬质合金，高速钢铰刀一般为整体式，硬质合金铰刀一般为焊接式。
铰刀由工作部分、颈部和柄部组成（见图1）。
工作部分包括切削部分和修光部分，切削部分呈锥形，担负主要的切削工作；修光部分用于校准孔径、修光孔壁和导向。
为减小修光部分与已加工孔壁的摩擦，并防止孔径扩大，修光部分的后端应加工成倒锥形状，其倒锥量为（0.005～0.006mm）/100mm。
铰刀主要参数及设计经验介绍如下：1、前角γo由于铰孔余量很小，背吃刀量很小，切屑与前刀面接触长度很短，因此铰刀前角作用不是主要因素。
为了便于制造，前角一般取0°～5°。
2、后角αo铰刀是定尺寸刀具，为了使铰刀重磨后直径尺寸变化不大，取较小的后角（一般为6°～8°），高速钢铰刀切削部分的刀齿刃磨后应锋利不留刃带，校准部分刀齿则须留有0.05～0.30mm宽的刃带（b a），以起修光和导向作用，也便于铰刀制造和检验。
铰孔常见问题
皎孔是孔的精加工方法之一，在生产中应用很广。
对于较小的孔相对于内圆磨削及精像而言，皎孔是一种较为经济实用的加工方法。
皎孔是皎刀从工件孔壁上切除微量金属层，以提高其尺寸精度和孔表面质量的方法。
但是在皎孔加工中也经常会产生各种各样的问题，本文将为大家介绍一下我们应怎样解决这些问题。
1. 孔径增大问题产生的原因：1）皎刀外径尺寸设计值偏大或皎刀刃口有毛刺、切削速度过高。
2）进给量不当或加工余量过大、皎刀主偏角过大、皎刀弯曲、皎刀刃口上粘附着切屑瘤。
3）刃磨时皎刀刃口摆差超差、切削液选择不合适、安装皎刀时锥柄表面油污未擦干净或锥面有磕碰伤。
4）锥柄的扁尾偏位装入机床主轴后锥柄圆锥干涉、主轴弯曲或主轴轴承过松或损坏。
5）皎刀浮动不灵活、与工件不同轴、手皎孔时两手用力不均匀，使皎刀左右晃动。
解决办法：1）根据具体情况适当减小皎刀外径、降低切削速度、适当调整进给量或减少加工余量、适当减小主偏角、校直或报废弯曲的不能用的皎刀。
2）用油石仔细修整到合格、控制摆差在允许的范围内、选择冷却性能较好的切削液。
3）安装皎刀前必须将皎刀锥柄及机床主轴锥孔内部油污擦净，锥面有磕碰处用油石修光。
4）修磨皎刀扁尾、调整或更换主轴轴承、重新调整浮动卡头，并调整同轴度注意正确操作。
2. 孔径缩小问题产生的原因：1）皎刀外径尺寸设计值偏小、切削速度过低、进给量过大、皎刀主偏角过小、切削液选择不合适、刃磨时皎刀磨损部分未磨掉，弹性恢复使孔径缩小。
2）皎钢件时，余量太大或皎刀不锋利，易产生弹性恢复，使孔径缩小、内孔不圆，孔径不合格。
解决办法：1）更换皎刀外径尺寸、适当提高切削速度、适当降低进给量、适当增大主偏角、选择润滑性能好的油性切削液。
2）定期互换皎刀正确刃磨皎刀切削部分，设计皎刀尺寸时应考虑上述因素或根据实际情况取值，作试验性切削取合适余量将皎刀磨锋利。
3. 皎出的内孔不圆问题产生的原因：1）皎刀过长刚性不足，皎削时产生振动。
2）皎刀主偏角过小、皎刀刃带窄、皎孔余量偏、内孔表面有缺口、交叉孔、孔表面有砂眼、气孔。
铰成喇叭孔的原因及预防措施
铰成喇叭孔的原因及预防措施
我们知道铰孔加工属于孔的精加工，对于铰孔来说，如果孔铰的质量不好，会出现各种问题，造成工件报废，有些并不是首件做好了，以后的工件就没有问题了，加工过程中可能会出现各种问题，我们需要本着亡羊补牢的精神，对出现的各种问题进行分析，提前采取措施进行预防，今天就讨论下喇叭孔出现的原因及预防措施。
咱们首先看下成因，总结如下：
1、铰刀夹头位置不对，造成回转中心不在轴线上
2、铰刀偏角大，导向不良，这会造成铰偏形成喇叭孔
3、铰削时导套有松动现象，这时的导套并不起导向作用
4、饺孔时工件端面不平整，这时铰刀会有摆动产生，造成喇叭孔针对以上原因，我们相应的采取以下措施：
1、调整位置对准轴心线，或改用浮动夹头
2、选用小的铰刀偏角
3、加固导套和夹具的连接，增强夹具刚度
4、修正工件端面，或饺刀对准轴心线后再慢慢进刀
以上就是总结喇叭孔出现的原因和采取的措施，不足之处，希望大家留言指正，谢谢！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铰孔常见问题及其解决措施
铰孔常见问题及其解决措施
在铰孔加工过程中，经常出现孔径超差、内孔表面粗糙度值高等诸多问题。
下面总结铰孔加工十大难题及解决方案：
1.孔径增大，误差大
铰刀外径尺寸设计值偏大或铰刀刃口有毛刺;切削速度过高;进给量不当或加工余量过大;铰刀主偏角过大;铰刀弯曲;铰刀刃口上粘附着切屑瘤;刃磨时铰刀刃口摆差超差;切削液选择不合适;安装铰刀时锥柄表面油污未擦干净或锥面有磕碰伤;锥柄的扁尾偏位装入机床主轴后锥柄圆锥干涉;主轴弯曲或主轴轴承过松或损坏;铰刀浮动不灵活;与工件不同轴;手铰孔时两手用力不均匀，使铰刀左右晃动。
解决措施:
根据具体情况适当减小铰刀外径;降低切削速度;适当调整进给量或减少加工余量;适当减小主偏角;校直或报废弯曲的不能用的铰刀;用油石仔细修整到合格;控制摆差在允许的范围内;选择冷却性能较
好的切削液;安装铰刀前必须将铰数控微信公号cncdar刀锥柄及机
床主轴锥孔内部油污擦净，锥面有磕碰处用油石修光;修磨铰刀扁尾;调整或更换主轴轴承;重新调整浮动卡头，并调整同轴度;注意正确
操作。
2.孔径缩小
铰刀外径尺寸设计值偏小;切削速度过低;进给量过大;铰刀主偏角过小;切削液选择不合适;刃磨时铰刀磨损部分未磨掉，弹性恢复
使孔径缩小;铰钢件时，余量太大或铰刀不锋利，易产生弹性恢复，使孔径缩小;内孔不圆，孔径不合格。
解决措施:
更换铰刀外径尺寸;适当提高切削速度;适当降低进给量;适当增大主偏角;选择润滑性能好的油性切削液;定期互换铰刀，正确刃磨
铰刀切削部分;设计铰刀尺寸时，应考虑上述因素，或根据实际情况取值;作试验性切削，取合适余量，将铰刀磨锋利。
3.铰出的内孔不圆
铰刀过长，刚性不足，铰削时产生振动;铰刀主偏角过小;铰刀刃带窄;铰孔余量偏;内孔表面有缺口、交叉孔;孔表面有砂眼、气孔;
主轴轴承松动，无导向套，或铰刀与导向套配合间隙过大;由于薄壁工件装夹过紧，卸下后工件变形。
解决措施:
刚性不足的铰刀可采用不等分齿距的铰刀，铰刀的安装应采用刚性联接，增大主偏角;选用合格铰刀，控制预加工工序的孔位置公差;采用不等齿距铰刀，采用较长、较精密的导向套;选用合格毛坯;采
用等齿距铰刀铰削较精密的孔时，应对机床主轴间隙进行调整，导
向套的配合间隙应要求较高;采用恰当的夹紧方法，减小夹紧力。
4.孔的内表面有明显的`棱面
铰孔余量过大;铰刀切削部分后角过大;铰刀刃带过宽;工件表面有气孔、砂眼;主轴摆差过大。
解决措施:
减小铰孔余量;减小切削部分后角;修磨刃带宽度;选择合格毛坯;调整机床主轴。
5.内孔表面粗糙度值高
切削速度过高;切削液选择不合适;铰刀主偏角过大，铰刀刃口不在同一圆周上;铰孔余量太大;铰孔余量不均匀或太小，局部表面未
铰到;铰刀切削部分摆差超差、刃口不锋利，表面粗糙;铰刀刃带过宽;铰孔时排屑不畅;铰刀过度磨损;铰刀碰伤，刃口留有毛刺或崩刃;刃口有积屑瘤;由于材料关系，不适用于零度前角或负前角铰刀。
解决措施:
降低切削速度;根据加工材料选择切削液;适当减小主偏角，正确刃磨铰刀刃口;适当减小铰孔余量;提高铰孔前底孔位置精度与质量
或增加铰孔余量;选用合格铰刀;修磨刃带宽度;根据具体情况减少铰
刀齿数，加大容屑槽空间或采数控微信公号cncdar用带刃倾角的铰刀，使排屑顺利;定期更换铰刀，刃磨时把磨削区磨去;铰刀在刃磨、使用及运输过程中，应采取保护措施，避免碰伤;对已碰伤的铰刀，
应用特细的油石将碰伤的铰刀修好，或更换铰刀;用油石修整到合格，采用前角5°～10°的铰刀。
6.铰刀的使用寿命低
铰刀材料不合适;铰刀在刃磨时烧伤;切削液选择不合适，切削液未能顺利地流动切削处;铰刀刃磨后表面粗糙度值太高。
解决措施:
根据加工材料选择铰刀材料，可采用硬质合金铰刀或涂层铰刀;
严格控制刃磨切削用量，避免烧伤;根据加工材料正确选择切削液;
经常清除切屑槽内的切屑，用足够压力的切削液，经过精磨或研磨
达到要求。
7.铰出的孔位置精度超差
导向套磨损;导向套底端距工件太远;导向套长度短、精度差;主
轴轴承松动。
解决措施:
定期更换导向套;加长导向套，提高导向套与铰刀间隙的配合精度;及时维修机床、调整主轴轴承间隙。
8.铰刀刀齿崩刃
铰孔余量过大;工件材料硬度过高;切削刃摆差过大，切削负荷不均匀;铰刀主偏角太小，使切削宽度增大;铰深孔或盲孔时，切屑太多，又未及时清除;刃磨时刀齿已磨裂。
解决措施:
修改预加工的孔径尺寸;降低材料硬度或改用负前角铰刀或硬质合金铰刀;控制摆差在合格范围内;加大主偏角;注意及时清除切屑或采用带刃倾角铰刀;注意刃磨质量。
9.铰刀柄部折断
铰孔余量过大;铰锥孔时，粗精铰削余量分配及切削用量选择不合适;铰刀刀齿容屑空间小，切屑堵塞。
解决措施:
修改预加工的孔径尺寸;修改余量分配，合理选择切削用量;减少铰刀齿数，加大容屑空间或将刀齿间隙磨去一齿。
10.铰孔后孔的中心线不直
铰孔前的钻孔偏斜，特别是孔径较小时，由于铰刀刚性较差，不能纠正原有的弯曲度;铰刀主偏角过大;导向不良，使铰刀在铰削中易偏离方向;切削部分倒锥过大;铰刀在断续孔中部间隙处位移;手铰孔时，在一个方向上用力过大，迫使铰刀向一端偏斜，破坏了铰孔的垂直度。
解决措施:
增加扩孔或镗孔工序校正孔;减小主偏角;调整合适的铰刀;调换有导向部分或加长切削部分的铰刀;注意正确操作。
