化工设备及工艺管道表面涂色及注字统一标准
设备管道涂漆和涂色统一规定
’
1 版次 REV.
详细设计
说明 DESCRIPTION
2015.5.20
日期 DATE
宋明昭
设计 DES.
梁东秀
校核 KD
唐俊
审核 APPD
甲醇装置节能挖潜系统优化项目
00-46-0000-01-005
目录 1. 总则...................................................................................................................... 3 2. 标准规范 ............................................................................................................. 3 3. 设计的一般原则 ................................................................................................. 3 4. 涂漆范围 ............................................................................................................. 4 5. 表面处理 ............................................................................................................. 5 6. 涂漆系统 ............................................................................................................. 6 7. 涂色...................................................................................................................... 9
生产管道涂色及标识标准化管理
生产管道涂色及标识标准化管理目的为使全厂各装置、设备、管道和结构的表面涂色，整洁美观，便于识别和保证生产安全操作，对各装置设备、管道和结构的基体涂色和色环标识作统一规定。
适用范围本规定适用于新建、扩建、改造的生产装置及系统管网的外表面涂料防腐蚀、表面色和标志。
化工管道标识管理化工管道标识4.1.1 由三部分组成：基本识别色环、流向标4.1.1.1 基本识别色环⑴化工管道识别色标识方法：做成色环；⑵目的：用于标识介质的种类及物化基本性质；⑶色环的做法：用基本识别色胶带（宽150MM）缠绕在管道上做成色环；⑷基本识别色胶带根据不同介质进行颜色分类以外，在色带上还标有流体箭头的方向。
4.1.1.2 安全色⑴对属于易燃易爆、有腐蚀性、有毒剧毒介质的管道须做安全色；⑵安全色环的做法：用黄、黑间隔斜条色的胶带（宽100MM）缠绕在管道上做成色环。
如图。
4.1.1.3 流向标⑴流体流向应用对比明显的白色在基本识别色上标注；⑵如果流体是双向流动的,应标注双向箭头。
4.1.2 基本识别色的规定⑴公用管线基本识别色环序号 名称 基本识别色 色 样 色 号 执行标准1 仪表气 淡灰色 B03 GB72312 压缩空气 淡灰色B03 GB7231 3 氮气 黄色 Y07 GB7231 4 消防水 大红色 R03 GB7231 5 泡沫管 大红色 R03 GB7231 6 生活水 艳绿色 G03 GB7231 7 工业水 艳绿色 G03 GB7231 8 循环水 艳绿色 G03 GB7231 9 脱盐水 艳绿色 G03 GB7231 10 除氧水 大红色R03 GB7231 11蒸汽大红色R03GB7231⑵ 物料管线基本识别色 序号 名称 基本识别色 色 样 色 号 执行标准1 原油 棕色 YR05 GB72312 催化原料 棕色YR05 GB7231 3 石脑油 大红色 R03 GB7231 4 汽油 大红色 R03 GB7231 5 柴油 大红色 R03 GB7231 6 蜡油 大红色R03 GB7231 7常压渣油棕色YR05 GB7231灰底白字 灰底白字 黄底黑字 红底白字 红底白字 绿底白字 绿底白字 绿底白字 绿底白字 红底白字 红底白字 棕底白字 棕底白字 红底白字 红底白字 红底白字 红底白字8 减压渣油 棕色 YR05GB7231 9 燃料油 棕色 YR05GB7231 10 甲醇 棕色 YR05GB7231 11 MTBE 大红色R03 GB7231 12 苯类 棕色 YR05GB7231 13 苯乙烯 大红色R03 GB7231 14 轻、重污油 棕色 YR05GB7231 15 丙烷 大红色 R03 GB7231 16 液化气 大红色 R03GB7231 17丙烯 大红色R03 GB7231 18燃料气干气大红色R03GB7231 19 氢气 深绿色 G05 GB7231 20 酸性水 紫色 P02GB7231 21 酸性气 紫色 P02 GB7231 22贫富液溶剂紫色P02 GB7231⑶ 流向标规格名称 颜色 字体 材质 底材 中黄色 / 进口即时贴 字体 黑色 黑体字 进口即时贴 箭头 黑色 / 进口即时贴 “右”为同一方向，“左”方向需掉换位置。
管道参考资料涂色规定
目录1 总则 ......................... 错误！未定义书签。
2 基本识别色 ................... 错误！未定义书签。
3 保护色 ....................... 错误！未定义书签。
4 管本色 ....................... 错误！未定义书签。
5 安全色 ....................... 错误！未定义书签。
6 识别符号 ..................... 错误！未定义书签。
7 公用常用管道涂色规定 ......... 错误！未定义书签。
8 其他介质管道涂色规定 ......... 错误！未定义书签。
9 阀门、疏水器等涂色规定 ....... 错误！未定义书签。
1 总则1.1 为了使化工企业管道涂色统一，达到安全、防腐、醒目、美观、整治的目的，特制定本规程。
1.2 本规程适用于化工厂气体和液体的输送管道。
1.3 本规程按照国家标准GB-7231-87《工业管道的超本识别色和识别符号》的原则；颜色采用国家标准GB-S181-82的规定。
(另加黑、白二种颜色)为了与使用的二种国家标准中颜色基本一致，例如GB7231-87标准中绿色，相当于GB3182-32中淡绿色。
附上色样对照表(详见附录A)。
1.4 国外引进装置的工业管道按原设计规定涂色。
2 基本识别色2.1 基本识别色用于标识管内流体和状态。
2.2 基本识别色及其含义基本识别色及其含义见表1。
2.3 基本识别色的使用应由使用单位从以下三种方法中选择一种。
2.3.1 涂刷在管路的全长上。
2.3.2 在管道上涂刷宽150mm的色环；2.3.3 在管道上用基本识别色胶带缠绕宽150mm的色环。
当采用，如果管道的保护色或管本色与基本识别色相近而不易识别时，应在保护色或管本色与基本识别色之间用对比明显的白色或黑色涂刷宽50mm的色环。
2.4 基本识别色色环应涂刷在所有管交叉点、阀门和穿孔两侧的管路上，以及其它需要识别的部位。

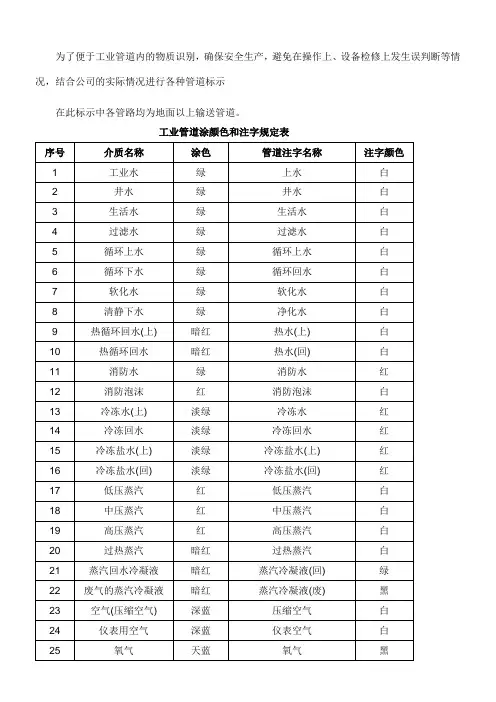

化工管道颜色及标识规范
为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况进行各种管道标示
在此标示中各管路均为地面以上输送管道。
工业管道涂颜色和注字规定表
说明：对于采暖装置一律涂刷银漆，不注字。
通风管道（塑料管除外）一律涂灰色。
对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时，均不涂色。
对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。
对于保温涂沥青的防腐管道，均不涂色。
化工企业管道的基本识别色、识别符号和安全标识办法
化工企业设备、管道和钢结构基本识别色、识别符和安全标识管理规定一、目的为了使公司生产设备、设施和管道涂色统一、达到安全、防腐、醒目、美观、整洁的目的，特制定本规定。
二、依据1、《工业管道的基本识别色、识别符号和安全标识》GB7231-2003；2、《化工设备、管道外防腐设计规定》HG/T20679-19903、《安全色》GB 2893-20084、《消防安全标志》GB13495-19925、《化学品分类和危险性公示通则》GB13690-2009三、适用范围1、生产区内生产过程中非地下埋设的各类设备、设施和管道等。
2、生产厂区内消防设施、消防水管道、消防栓等。
四、工业设备、设施和管道的基本识别色、识别符号和安全标识（一）基本识别色1、设备：1）静止设备：各种容器、塔、反应釜、换热器、冷凝器、缓冲罐、计量罐、贮罐等，均涂银色，并喷涂大红标志色。
2）锅炉：银色，锅炉分汽缸涂红色。
3）机械设备泵：出厂色或银色电机：出厂色或苹果绿色压缩机、离心机：出厂色或苹果绿色风机：出厂色或天酞蓝色联轴器防护罩：淡黄色4）阀门（1）阀门阀体灰铸铁、可锻铸铁：出厂色或黑色球墨铸铁：出厂色或银色碳素钢：出厂色或中灰色耐酸刚：出厂色或海蓝色合金钢：出厂色或中酞蓝色（2）阀门手轮、手柄钢阀门：出厂色或海蓝色铸铁阀门：出厂色或大红色5）电气、仪表设备1）开关柜、配电盘：外表中灰或苹果绿，内表面象牙色，标志色大红色。
2）变压器、配电箱：中灰，标志色大红色。
3）操作台、仪表盘：中灰或苹果绿色。
4）电缆桥架、电缆槽：中灰，镀锌或铝合金表面不涂漆。
2、钢结构涂色：1）梁、管架、支架、支座、平台等钢结构涂蓝灰色或中酞蓝色；2）栏杆、扶梯等钢结构一般涂浅黄色，并在栏杆、扶梯等钢结构最上端涂浅黄色、黑色环相间安全色环，色环长度150～200mm。
3、管道涂色1）凡是不锈钢、有色金属、非金属材料管道均不另行涂漆，但需涂色标漆。
2）保温管道的保护壳表面，用玻璃丝布的，按照管道颜色表格涂色，以便识别管内介质的种类和状态；保温、保冷整管用白铁皮、铝薄、镀锌板或复合硅酸盐材料的表面不涂色，但需涂色标漆。

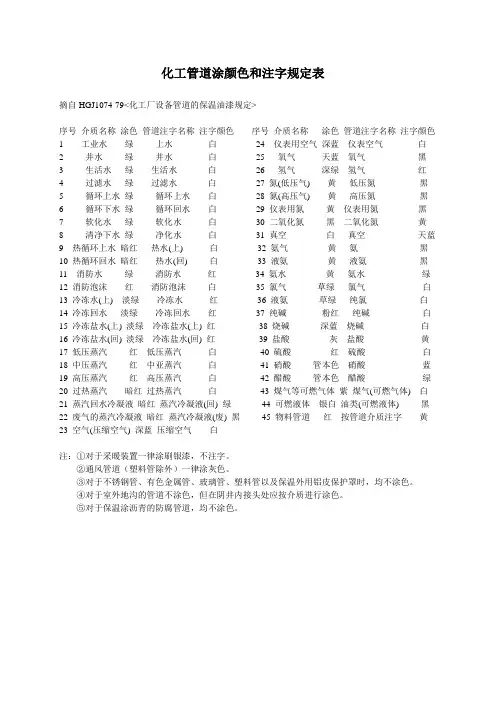

化工管道涂颜色和注字规定表
化工管道涂颜色和注字规定表摘自HGJ1074-79<化工厂设备管道的保温油漆规定>序号介质名称涂色管道注字名称注字颜色序号介质名称涂色管道注字名称注字颜色1 工业水绿上水白24 仪表用空气深蓝仪表空气白2 井水绿井水白25 氧气天蓝氧气黑3 生活水绿生活水白26 氢气深绿氢气红4 过滤水绿过滤水白27 氮(低压气) 黄低压氮黑5 循环上水绿循环上水白28 氮(高压气) 黄高压氮黑6 循环下水绿循环回水白29 仪表用氮黄仪表用氮黑7 软化水绿软化水白30 二氧化氮黑二氧化氮黄8 清净下水绿净化水白31 真空白真空天蓝9 热循环上水暗红热水(上) 白32 氨气黄氨黑10 热循环回水暗红热水(回) 白33 液氨黄液氨黑11 消防水绿消防水红34 氨水黄氨水绿12 消防泡沫红消防泡沫白35 氯气草绿氯气白13 冷冻水(上) 淡绿冷冻水红36 液氨草绿纯氯白14 冷冻回水淡绿冷冻回水红37 纯碱粉红纯碱白15 冷冻盐水(上) 淡绿冷冻盐水(上) 红38 烧碱深蓝烧碱白16 冷冻盐水(回) 淡绿冷冻盐水(回) 红39 盐酸灰盐酸黄17 低压蒸汽红低压蒸汽白40 硫酸红硫酸白18 中压蒸汽红中亚蒸汽白41 硝酸管本色硝酸蓝19 高压蒸汽红高压蒸汽白42 醋酸管本色醋酸绿20 过热蒸汽暗红过热蒸汽白43 煤气等可燃气体紫煤气(可燃气体) 白21 蒸汽回水冷凝液暗红蒸汽冷凝液(回) 绿44 可燃液体银白油类(可燃液体) 黑22 废气的蒸汽冷凝液暗红蒸汽冷凝液(废) 黑45 物料管道红按管道介质注字黄23 空气(压缩空气) 深蓝压缩空气白注：①对于采暖装置一律涂刷银漆，不注字。
②通风管道（塑料管除外）一律涂灰色。
③对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铝皮保护罩时，均不涂色。
④对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。
⑤对于保温涂沥青的防腐管道，均不涂色。
化工设备及工艺管道表面涂色及注字统一标准
化工设备及工艺管道表面涂色及注字统一标准为适应生产需要，进一步加强企业管理，搞好安全、文明生产，根据国家有关规定，特对我公司的化工设备及工艺管道表面涂色及注字统一标准。
一、油漆施工规定1.金属表面应先除锈、除垢，然后刷防锈漆，再涂面漆，非金属表面可直接涂油漆。
2.为保证漆膜质量和保护能力，每层漆膜涂刷不应太厚，应采取多次涂刷的方法。
3.施工环境应保持清洁，严寒、霜、雨、雾、雪及潮湿天气不宜施工。
4.电气、仪表等设备，应用喷漆法施工。
二、油漆涂色规定1．设备油漆涂色规定设备名称涂色静止设备中灰色机泵蒸汽往复泵银灰色其它泵类银灰色电机中绿色注：设备标识、注字待定。
2. 仪表油漆涂色规定仪表名称涂色各种表黑色压力表氨用黄色氧用海蓝色氢用海蓝色乙炔用白色调节阀阀体银灰色执行机构蓝色仪表箱银灰色仪表盘银灰色电缆槽浅绿色气动引线及供风管深蓝色变送器深橄榄绿汇线槽黑色补偿导线及电源线导管黑色穿线管灰色3.电器油漆涂色的规定电器名称涂色变压器中灰或黑灰色配电盘中灰或浅绿色开关柜中灰或浅绿色油开关中灰或浅绿色电 A 黄色力 B 绿色母 C 朱红线 O 黑色电线管灰色4.钢结构油漆涂色规定名称涂色管架、平台、楼梯中灰色栏杆和扶手黄、黑相间5.工艺阀门的油漆涂色的规定名称涂色阀体黑色阀盘（转动部位）与介质相同6．机泵联轴节防护罩：黄色7．路灯杆：距地面1.5米高为蓝色, 1.5米以上为白色8．水泥管架：待定9．厂房、建筑屋：待定10．管道涂色规定（GB140-59、GB7231—2001）⑴．一般管道的涂色及注字规定序号介质名称表面涂色管道注字名称注字颜色1 工业水中绿上水白2 过滤水中绿过滤水白3 循环上水中绿循环上水白4 循环下水中绿循环回水白5 软化水（脱盐水）中绿软化水白6 清净下水中绿净下水白7 热循环上水朱红热水（上）白8 热循环回水朱红热水（回）白9 冷冻上水淡绿冷冻上水红10 冷冻回水淡绿冷冻回水红11 冷冻盐水（上）淡绿冷冻盐水（上）红12 冷冻盐水（下）淡绿冷冻盐水（下）红13 蒸汽朱红蒸汽白14 蒸汽回收冷凝水朱红蒸汽冷凝液（回）白15 蒸汽废弃冷凝水朱红蒸汽冷凝液（废）白16 氢气海蓝氢气红17 氯气黄氯气白18 液氯黄液氯白19 盐酸（氯化氢）朱红盐酸黄20 硫酸朱红硫酸白21 液氨黄液氨黑22 氨气黄氨黑色23 可燃液体银白黑24 氯乙稀气、乙炔气紫氯乙稀/乙炔（Q）白25 氯乙稀液银白氯乙稀（L）白26 氮气黄氮气黑27 烧碱（电解液）深蓝烧碱白28 纯碱深蓝纯碱白29 次氯酸钠朱红次钠黄30 卤水灰卤水白31 消防水绿消防水红32 仪表空气深蓝仪表空气绿33 压缩空气深蓝压缩空气白34 真空白色真空天蓝色35 石灰乳白色石灰乳黑色36 分散剂灰色分散剂白色37 引发剂深蓝色引发剂红色38 缓冲剂深蓝色缓冲剂红色39 终止剂黄色终止剂黑色40 阻聚剂黄色阻聚剂黑色41 防粘釜剂黄色防粘釜剂黑色42 链转移剂黄色链转移剂黑色43 氨基磺酸黄色氨基磺酸黑色44 氯化钙灰色氯化钙白色45 回收盐水灰色盐水黄色46 精盐水灰色精盐水黄色47 二次蒸汽朱红二次蒸汽白色48 废杂水黑色废杂水黄色⑵．不锈钢、有色金属、玻璃管、塑料管以及外用镀锌铁皮保护的保温、保冷管：均不涂色，但要求在管道上以宽为150mm的色环标识（颜色按管道的涂色标准执行）；二个标识之间的最小距离应为10m（通常色环、物料流向、物质名称相邻）。
管道涂颜色及其标识规范标准
管道涂颜色及标识规范两个相关资料：1：《工业管道的基本识别色、识别符号和安全标识》(GB 7231－2003)工业管道的基本识别色、识别符号和安全标识(GB 7231－2003)国家标准局批准 2003－10－01实施本标准第4章4.1；第6章6.1、6.2为强制性的，其余为推荐性的。
本标准是对GB 7231-1987《工业管路的基本识别色和识别符号》首次进行修订。
本标准是参考德国DIN 2403-1984《管道按流体介质的标识》和日本JIS 9102-1987《配管系的识别显示》修订的。
为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。
本标准的附录A是标准的附录。
本标准自实施之日起，代替GB 7231-1987。
本标准由国家经济贸易委员会安全生产局提出和归口。
本标准负责起草单位：上海市劳动保护科学研究所。
本标准参加起草单位：上海氯碱化工股份有限公司。
本标准主要起草人：沈国定、郑宝琴、吴高兴。
1 范围本标准规定了工业管道的基本识别色、识别符号和安全标识。
本标准适用于工业生产中非地下埋没的气体和液体的输送管道。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 2893-1982 安全色GB 13495-1992 消防安全标志GB 13690-1992 常用危险化学品的分类及标志3 定义本标准采用下列定义3.1识别色 identification colors用以识别工业管道内物质种类的颜色。
3.2识别符号 code indications用以识别工业管道内的物质名称和状态的记号。
3.3危险标识 danger label表示工业管道内的物质为危险化学品。
3.4消防标识 fire label表示工业管道内的物质专用于灭火。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为适应生产需要，进一步加强企业管理，搞好安全、文明生产，根据国家有关规定，特对我公司的化工设备及工艺管道表面涂色及注字统一标准。
一、油漆施工规定
1.金属表面应先除锈、除垢，然后刷防锈漆，再涂面漆，非金属表面可直接涂油漆。
2.为保证漆膜质量和保护能力，每层漆膜涂刷不应太厚，应采取多次涂刷的方法。
3.施工环境应保持清洁，严寒、霜、雨、雾、雪及潮湿天气不宜施工。
4.电气、仪表等设备，应用喷漆法施工。
二、油漆涂色规定
1．设备油漆涂色规定
设备名称涂色
静止设备中灰色
机泵蒸汽往复泵银灰色
其它泵类银灰色
电机中绿色
注：设备标识、注字待定。
2. 仪表油漆涂色规定
仪表名称涂色
各种表黑色
压力表氨用黄色
氧用海蓝色
氢用海蓝色
乙炔用白色
调节阀阀体银灰色
执行机构蓝色
仪表箱银灰色
仪表盘银灰色
电缆槽浅绿色
气动引线及供风管深蓝色
变送器深橄榄绿
汇线槽黑色
补偿导线及电源线导管黑色
穿线管灰色
3.电器油漆涂色的规定
电器名称涂色
变压器中灰或黑灰色
配电盘中灰或浅绿色
开关柜中灰或浅绿色
油开关中灰或浅绿色
电 A 黄色
力 B 绿色
母 C 朱红
线 O 黑色
电线管灰色
4.钢结构油漆涂色规定
名称涂色
管架、平台、楼梯中灰色
栏杆和扶手黄、黑相间
5.工艺阀门的油漆涂色的规定
名称涂色
阀体黑色
阀盘（转动部位）与介质相同
6．机泵联轴节防护罩：黄色
7．路灯杆：距地面1.5米高为蓝色, 1.5米以上为白色
8．水泥管架：待定
9．厂房、建筑屋：待定
10．管道涂色规定（GB140-59、GB7231—2001）
⑴．一般管道的涂色及注字规定
序号介质名称表面涂色管道注字名称注字颜色
1 工业水中绿上水白
2 过滤水中绿过滤水白
3 循环上水中绿循环上水白
4 循环下水中绿循环回水白
5 软化水（脱盐水）中绿软化水白
6 清净下水中绿净下水白
7 热循环上水朱红热水（上）白
8 热循环回水朱红热水（回）白
9 冷冻上水淡绿冷冻上水红
10 冷冻回水淡绿冷冻回水红
11 冷冻盐水（上）淡绿冷冻盐水（上）红
12 冷冻盐水（下）淡绿冷冻盐水（下）红
13 蒸汽朱红蒸汽白
14 蒸汽回收冷凝水朱红蒸汽冷凝液（回）白
15 蒸汽废弃冷凝水朱红蒸汽冷凝液（废）白
16 氢气海蓝氢气红
17 氯气黄氯气白
18 液氯黄液氯白
19 盐酸（氯化氢）朱红盐酸黄
20 硫酸朱红硫酸白
21 液氨黄液氨黑
22 氨气黄氨黑色
23 可燃液体银白黑
24 氯乙稀气、乙炔气紫氯乙稀/乙炔（Q）白
25 氯乙稀液银白氯乙稀（L）白
26 氮气黄氮气黑
27 烧碱（电解液）深蓝烧碱白
28 纯碱深蓝纯碱白
29 次氯酸钠朱红次钠黄
30 卤水灰卤水白
31 消防水绿消防水红
32 仪表空气深蓝仪表空气绿
33 压缩空气深蓝压缩空气白
34 真空白色真空天蓝色
35 石灰乳白色石灰乳黑色
36 分散剂灰色分散剂白色
37 引发剂深蓝色引发剂红色
38 缓冲剂深蓝色缓冲剂红色
39 终止剂黄色终止剂黑色
40 阻聚剂黄色阻聚剂黑色
41 防粘釜剂黄色防粘釜剂黑色
42 链转移剂黄色链转移剂黑色
43 氨基磺酸黄色氨基磺酸黑色
44 氯化钙灰色氯化钙白色
45 回收盐水灰色盐水黄色
46 精盐水灰色精盐水黄色
47 二次蒸汽朱红二次蒸汽白色
48 废杂水黑色废杂水黄色
⑵．不锈钢、有色金属、玻璃管、塑料管以及外用镀锌铁皮保护的保温、保冷管：均不涂色，但要求在管道上以宽为150mm的色环标识（颜色按管道的涂色标准执行）；二个标识之间的最小距离应为10m（通常色环、物料流向、物质名称相邻）。
⑶.采暖装置一律涂刷银粉漆、不注字。
⑷.通风管（塑料管除外），一律涂灰色。
⑸.消火栓、箱一律涂红色，注字消火栓（箱）。
⑹. 室外地沟内管道不涂色，但要考虑防腐漆，在阴井内和接头处应按介质涂色。
⑺.管道注字应以醒目为准：从设备的进出口管接头、阀件上方开始，凡拐角、相交处标注；穿墙、穿楼板时，应在离墙两侧或楼板上方0.5~1米处注字。
字体为“仿宋字”、采取用字膜涂刷或喷涂的方式。
⑻.凡管道外径或保温外径小于50毫米者，不注字，可挂牌于醒目处，以便操作。
（见图d）。
⑼.管道外径大于50毫米者上以带箭头的长方形识别色标牌标识，标识方式（见图a），箭头的颜色与注字的颜色一样。
⑽.工业管道内物质的流向用箭头表示，如果是单向的以单箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示，见图b。
⑾.箭头大小与注字大小的规定
管道直径箭头大小注字大小
总长宽箭端长
DN50~150 150 15 40 30*30
DN150~300 150 30 40 60*60
DN300~500 150 60 40 120*120
DN500~1400 150 80 40 160*160。
