机械设计中尺寸标注类知识，毕业前一定读懂它1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
几何公差基础知识培训
几何公差基础知识培训一、引言几何公差是机械零件设计和制造中的重要概念，它关系到零件的精度、配合质量和使用性能。
随着我国制造业的快速发展，对几何公差的要求越来越高，掌握几何公差的基础知识对于机械设计人员和制造工程师来说具有重要意义。
本文将对几何公差的基本概念、标注方法、公差带及其应用进行详细阐述，以帮助读者更好地理解和应用几何公差。
二、几何公差的基本概念1. 几何公差的定义几何公差是指零件几何形状、位置、轮廓、运动轨迹等方面的允许变动量。
它是为了保证零件在装配和使用过程中，满足预定的功能和性能要求，而对零件形状和位置精度提出的要求。
2. 几何公差的分类根据几何公差的性质和作用，可以将其分为形状公差、定向公差、轮廓公差、跳动公差和位置公差等五大类。
（1）形状公差：指单一实际要素的形状所允许的变动全量，包括直线度、平面度、圆度、圆柱度等。
（2）定向公差：指关联实际要素的方向或位置的变动所允许的变动全量，包括垂直度、倾斜度、同轴度、对称度等。
（3）轮廓公差：指关联实际要素的轮廓线所允许的变动全量，包括线轮廓度和面轮廓度。
（4）跳动公差：指旋转零件上同一轴线上的要素在旋转一周过程中所允许的最大变动量，包括圆跳动和全跳动。
（5）位置公差：指关联实际要素的位置所允许的变动全量，包括位置度、平行度、垂直度等。
三、几何公差的标注方法几何公差的标注是几何公差知识体系中的重要组成部分，它直接关系到零件加工质量和装配精度。
几何公差的标注方法如下：1. 符号表示法：用特定的符号表示几何公差类型和公差值，如直线度用“∥”，平面度用“⊥”等。
2. 文字说明法：在图样上用文字描述几何公差的要求，如“平行度0.02mm”。
3. 图形表示法：用图形表示几何公差的形状和大小，如公差带、公差框等。
4. 代号表示法：用代号表示几何公差类型和公差值，如形状公差代号“△”，位置公差代号“○”等。
四、几何公差带及其应用1. 几何公差带的概念几何公差带是指在零件图样上，用一定的线型和间距表示几何公差的一种图形。
机械图纸基础知识图解教程
机械图纸基础知识图解教程1. 什么是机械图纸？机械图纸是指用于传达机械零件形状、尺寸和加工要求的技术图纸。
它是机械设计师与制造人员之间沟通的媒介，也是机械制造的重要依据。
机械图纸通常包括以下内容：•视图：通过不同视角的图像呈现零件的外观。
常见的视图有平面图、正视图、俯视图和剖视图。
•尺寸和标注：用于确定零件的实际尺寸，以便于制造和装配。
•几何尺寸和公差：描述零件的几何特征和公差要求。
•切削加工和特殊处理符号：指示零件的加工方式和特殊处理要求。
•装配要求：描述零件之间的装配关系和装配顺序。
机械图纸的制作一般遵循国际标准ISO 128，包括不同的视图投影方法、尺寸标注方式和符号规定。
2. 常用的投影方法机械图纸通常使用三种视图投影方法：第一角投影法、第三角投影法和等轴投影法。
第一角投影法第一角投影法是在右上方和右侧分别画出主视图和左视图。
主视图放置在最上面，左视图放置在主视图的左侧。
俯视图可以放置在主视图的下方。
特点：主视图位于最上方，左视图位于主视图的左侧。
第三角投影法第三角投影法是在左上方和左侧分别画出主视图和右视图。
主视图放置在最上面，右视图放置在主视图的右侧。
俯视图可以放置在主视图的下方。
特点：主视图位于最上方，右视图位于主视图的右侧。
等轴投影法等轴投影法是通过将主视图画在等边三角形的六个面上来表达零件的三维形状。
特点：主视图位于等边三角形的正上方。
3. 尺寸标注和公差尺寸标注是机械图纸中非常重要的一部分，它用于确定零件的实际尺寸。
尺寸标注的基本原则如下：•直径标注：对于圆形零件，使用直径标注。
•直线尺寸标注：对于直线边缘和轴线尺寸，使用水平标注线和标注箭头。
•斜线尺寸标注：对于斜线边缘和倾斜轴线尺寸，使用倾斜标注线和标注箭头。
•平行线尺寸标注：对于平行线边缘和平行轴线尺寸，使用平行标注线和标注箭头。
•曲线尺寸标注：对于曲线边缘和曲线轴线尺寸，使用虚线标注线和标注箭头。
•尺寸链：对于相互关联的尺寸，可以使用尺寸链来表示。
机械制图尺寸标注详解(图)
R3
⑶ 标注球面半径时，应在符号R前加注 符号S。
⒋ 狭小部位尺寸 5 3 2 3 5
● ● ● ●
3 5
3
5 3
需要注出钻孔深度时， 应明确标注出钻孔深 度尺寸。
尺寸标注方法
一、基本方法 形体分析法 将组合体分解为若干个基本体和简单体，在形 体分析的基础上标注三类尺寸。 ⑴ ⑵ 定形尺寸 确定各基本体形状和大小的尺寸。 定位尺寸 确定各基本体之间相对位置的尺寸。
要标注定位尺寸，必须先选定尺寸基准。零件有长、 宽、高三个方向的尺寸，每个方向至少要有一个基准。
C
10
6
D
30
M8×0.75 (辅助基准）E
15 A
13
A
45
40 ±0.02
58
5
2
2
6
35 65 A-A 90 B
4
10 12
B—高度方向设计基准
8 17
C—长度方向设计基准
30
8
R
D—宽度方向设计基准
16
30
+0.027 0
F---工艺基准
22
15
52 70
10
F
18 26
F
18 26 52 70
说
明
3× M6-7H 表 示 3 个 公 称直径为6，螺纹中径、 顶径公差带为 7H 的螺 孔。 深 10是指螺孔的有效 深度 10 ，钻孔深度以 保证螺孔有效深度为 准，也可查有关手册 确定。
3 M6-7H
3
M6-7H 10
3
M6-7H 10
不通孔
3
10
M6
3
M6 10 12
2、尺寸基准的选择
机械制图中公差符号和表示的意思

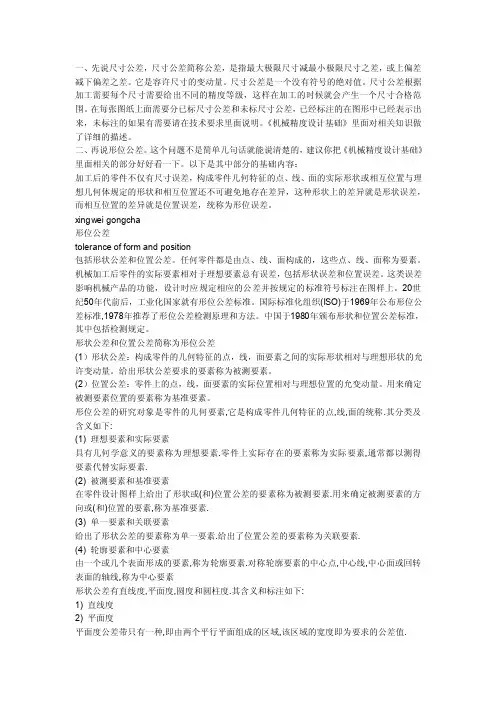

一、先说尺寸公差，尺寸公差简称公差，是指最大极限尺寸减最小极限尺寸之差，或上偏差减下偏差之差。
它是容许尺寸的变动量。
尺寸公差是一个没有符号的绝对值。
尺寸公差根据加工需要每个尺寸需要给出不同的精度等级，这样在加工的时候就会产生一个尺寸合格范围。
在每张图纸上面需要分已标尺寸公差和未标尺寸公差，已经标注的在图形中已经表示出来，未标注的如果有需要请在技术要求里面说明。
《机械精度设计基础》里面对相关知识做了详细的描述。
二、再说形位公差。
这个问题不是简单几句话就能说清楚的，建议你把《机械精度设计基础》里面相关的部分好好看一下。
以下是其中部分的基础内容：加工后的零件不仅有尺寸误差，构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异，这种形状上的差异就是形状误差，而相互位置的差异就是位置误差，统称为形位误差。
xingwei gongcha形位公差tolerance of form and position包括形状公差和位置公差。
任何零件都是由点、线、面构成的，这些点、线、面称为要素。
机械加工后零件的实际要素相对于理想要素总有误差，包括形状误差和位置误差。
这类误差影响机械产品的功能，设计时应规定相应的公差并按规定的标准符号标注在图样上。
20世纪50年代前后，工业化国家就有形位公差标准。
国际标准化组织(ISO)于1969年公布形位公差标准,1978年推荐了形位公差检测原理和方法。
中国于1980年颁布形状和位置公差标准，其中包括检测规定。
形状公差和位置公差简称为形位公差(1）形状公差：构成零件的几何特征的点，线，面要素之间的实际形状相对与理想形状的允许变动量。
给出形状公差要求的要素称为被测要素。
(2）位置公差：零件上的点，线，面要素的实际位置相对与理想位置的允变动量。
用来确定被测要素位置的要素称为基准要素。
形位公差的研究对象是零件的几何要素,它是构成零件几何特征的点,线,面的统称.其分类及含义如下:(1) 理想要素和实际要素具有几何学意义的要素称为理想要素.零件上实际存在的要素称为实际要素,通常都以测得要素代替实际要素.(2) 被测要素和基准要素在零件设计图样上给出了形状或(和)位置公差的要素称为被测要素.用来确定被测要素的方向或(和)位置的要素,称为基准要素.(3) 单一要素和关联要素给出了形状公差的要素称为单一要素.给出了位置公差的要素称为关联要素.(4) 轮廓要素和中心要素由一个或几个表面形成的要素,称为轮廓要素.对称轮廓要素的中心点,中心线,中心面或回转表面的轴线,称为中心要素形状公差有直线度,平面度,圆度和圆柱度.其含义和标注如下:1) 直线度2) 平面度平面度公差带只有一种,即由两个平行平面组成的区域,该区域的宽度即为要求的公差值.3) 圆度在圆度公差的标注中,箭头方向应垂直于轴线或指向圆心.4) 圆柱度形位公差的标注应注意以下问题:(1) 形位公差内容用框格表示,框格内容自左向右第一格总是形位公差项目符号,第二格为公差数值,第三格以后为基准,即使指引线从框格右端引出也是这样.(2) 被测要素为中心要素时,箭头必须和有关的尺寸线对齐.只有当被测要素为单段的轴线或各要素的公共轴线,公共中心平面时,箭头可直接指在轴线或中心线,这样标注很简便,但一定要注意该公共轴线中没有包含非被测要素的轴段在内.(3) 被测要素为轮廓要素时,箭头指向一般均垂直于该要素.但对圆度公差,箭头方向必须垂直于轴线.(4) 当公差带为圆或圆柱体时,在公差数值前需加注符号"Φ",其公差值为圆或圆柱体的直径.这种情况在被测要素为轴线时才有.同轴度的公差带总是一圆柱体,所以公差值前总是加上符号"Φ";轴线对平面的垂直度,轴线的位置度一般也是采用圆柱体公差带,需在公差值前也加上符号"Φ".(5) 对一些附加要求,常在公差数值后加注相应的符号,如(+)符号说明被测要素只许呈腰鼓形外凸,(-)说明被测要素只许呈鞍形内凹,(＞)说明误差只许按符号的小端方向逐渐减小.如形位公差要求遵守最大实体要求时,则需加符号○M.在框格的上,下方可用文字作附加的说明.如对被测要素数量的说明,应写在公差框格的上方;属于解释性说明(包括对测量方法的要求)应写在公差框格的下方.例如:在离轴端300mm处;在a,b范围内等.形位公差是为了满足产品功能要求而对工件要素在形状和位置方面所提出的几何精度要求。
尺寸标注、公差配合和尺寸链
配合选择不当
配合类型选择错误，导致配合精 度不达标。
基准不统一
尺寸基准与装配基准不统一，导 致装配困难。
未考虑热变形
在高温环境下，未考虑热变形对 公差配合的影响。
尺寸链计算中的常见问题
首尾项选择错误
尺寸链的首尾项选择错误 ，导致封闭环不正确。
计算方法选择不当
尺寸链的计算方法
总结词
尺寸链的计算方法包括极值法、概率法、优化法等，用于确定产品各部分之间的相对位 置和尺寸关系，以满足设计要求。
详细描述
极值法是最常用的计算方法之一，它基于尺寸链中各尺寸的最大和最小可能值来计算封 闭环的尺寸。概率法则是基于概率论和数理统计的方法，考虑各尺寸的分布特性和概率 分布函数来计算封闭环的尺寸。优化法则是采用数学优化方法，通过调整尺寸链中的各
04
实际应用中的问题与解决方案
尺寸标注中的常见问题
标注不清晰
尺寸标注不清晰，导致加工人员无法准确 理解设计意图。
标注不完整
部分尺寸未标注，导致无法完全确定零件 的几何特征。
符号使用不当
使用了错误的符号或未使用标准符号进行 标注。
单位标注错误
尺寸单位标注错误，导致测量和加工误差 。
公差配合中的常见问题
配合类型
根据孔和轴之间的工作性质，可以 分为间隙配合、过盈配合和过渡配 合三种类型。
03
尺寸链
尺寸链的定义与组成
总结词
尺寸链是指在产品设计和制造过程中，由一组相互关联的尺寸组成的封闭尺寸 组，用于保证产品各部分之间的相对位置和尺寸关系。
详细描述
尺寸链由一系列相互关联的尺寸组成，这些尺寸按照一定的顺序排列，形成一 个封闭的尺寸组。这些尺寸通常包括基本尺寸、极限尺寸、公差和偏差等。
机械标注及公差规范
1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了.为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11(见A-A断面）等.这样就把设计上的要求和加工时的工艺基准(轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩)或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96.2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体,通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图,同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图,以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面.3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时,主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图,并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适.在标注叉架类零件的尺寸时,通常选用安装基面或零件的对称面作为尺寸基准.尺寸标注方法参见图。
4。
箱体类零件一般来说,这类零件的形状、结构比前面三类零件复杂,而且加工位置的变化更多。
机械制图尺寸标注详解(图)
12
10
工孔 孔
加工深度为10。
锥销孔
锥销孔 5 锥销孔 5
锥销孔 5
φ5为与锥销孔相配的 圆锥销小头直径，锥 销孔通常是两零件装 在一起加工的。
结构类型 普通注法
旁注法
说明
90
锥形
13
67 13 90
67 13 90
6×φ7 表 示 6 个 孔 的
直 径 均 为 φ7 。 锥 形
沉 沉孔
部分大端直径为φ13，
30
25
25
三、一些常见形体的定位尺寸
⑴
⑵
基准
基准
基准
Evaluation only.
ted with Aspose.Slid基e准s for .NET 3.5 Client P基ro准file 5.2
C⑶opyright 2004-2011 Aspose Pty Ltd.
基准 基准
基准
⑴ 一组孔的定位尺寸 ⑵ 圆柱体的定位尺寸 ⑶ 立方体的定位尺寸
22 15
10
F
F---工艺基准
18 26 52
Evaluation only7.0 ted with Aspose.Slides for .NET 3.5 ClienFt Profile 5.2
Copyright 2004-2011 Aspose Pty Ltd.
18 26 52 70
2、尺寸基准的选择
称直径为6，螺纹中径、 顶径公差带为7H的螺
ted
螺
with
Evaluation only. 孔。
3 M6-7H
3 M6-7H
Aspose.Slides for
.NET 10 3 M6-7H310.5深深C度10l1i是e0，指n钻t螺P孔孔r深的o度有fi效以le
