吸料机的工作原理详细说明
吸料机原理
吸料机原理
吸料机是一种用于输送颗粒状物料的设备，广泛应用于塑料、化工、食品、医
药等行业。
吸料机的原理是利用负压吸引物料，通过管道输送到目的地，下面我们来详细了解一下吸料机的原理。
首先，吸料机的工作原理是基于气力输送的原理。
当吸料机启动后，通过内置
的风机产生负压，使得管道内形成一股气流。
随后，物料被吸入管道内，随着气流一起被输送到目的地。
在输送的过程中，吸料机可以根据需要进行加热或降温处理，以确保物料的质量和稳定性。
其次，吸料机的原理还涉及到物料的输送和分离。
在吸料机内部，通常会设置
过滤装置，用于分离气流和物料。
这样可以确保输送的物料不受杂质和杂质的影响，保证产品的质量。
此外，吸料机的原理还包括对输送距离和高度的考虑。
由于气力输送的特性，
吸料机可以轻松实现长距离和高度的输送，而且输送过程中不会产生堵塞和泄漏的问题，保证了生产效率和安全性。
最后，吸料机的原理还与物料的粒度和形状有关。
一般来说，吸料机适用于颗
粒状物料的输送，如塑料颗粒、颗粒状化工原料等。
对于粉状物料，需要根据实际情况选择合适的吸料机型号和配置，以确保输送效果。
总的来说，吸料机的工作原理是基于气力输送的原理，通过负压吸引物料，利
用气流输送到目的地，并通过过滤装置对物料进行分离，适用于颗粒状物料的长距离、高度输送。
希望通过本文的介绍，能够对吸料机的原理有一个更加清晰的了解。

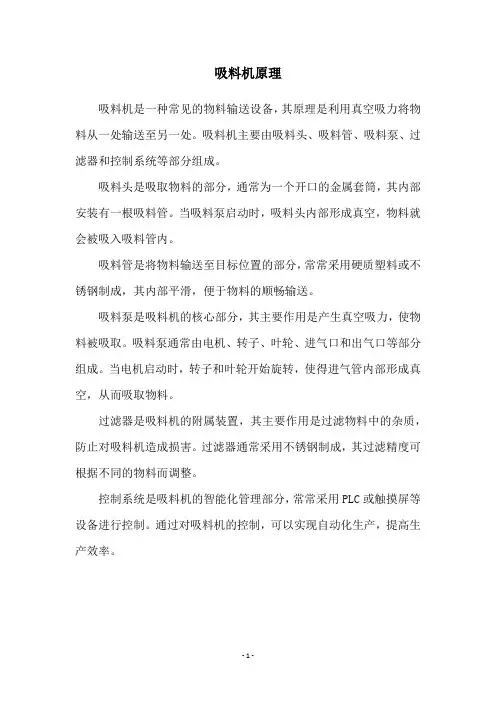

吸料机原理
吸料机原理
吸料机是一种常见的物料输送设备，其原理是利用真空吸力将物料从一处输送至另一处。
吸料机主要由吸料头、吸料管、吸料泵、过滤器和控制系统等部分组成。
吸料头是吸取物料的部分，通常为一个开口的金属套筒，其内部安装有一根吸料管。
当吸料泵启动时，吸料头内部形成真空，物料就会被吸入吸料管内。
吸料管是将物料输送至目标位置的部分，常常采用硬质塑料或不锈钢制成，其内部平滑，便于物料的顺畅输送。
吸料泵是吸料机的核心部分，其主要作用是产生真空吸力，使物料被吸取。
吸料泵通常由电机、转子、叶轮、进气口和出气口等部分组成。
当电机启动时，转子和叶轮开始旋转，使得进气管内部形成真空，从而吸取物料。
过滤器是吸料机的附属装置，其主要作用是过滤物料中的杂质，防止对吸料机造成损害。
过滤器通常采用不锈钢制成，其过滤精度可根据不同的物料而调整。
控制系统是吸料机的智能化管理部分，常常采用PLC或触摸屏等设备进行控制。
通过对吸料机的控制，可以实现自动化生产，提高生产效率。
- 1 -。

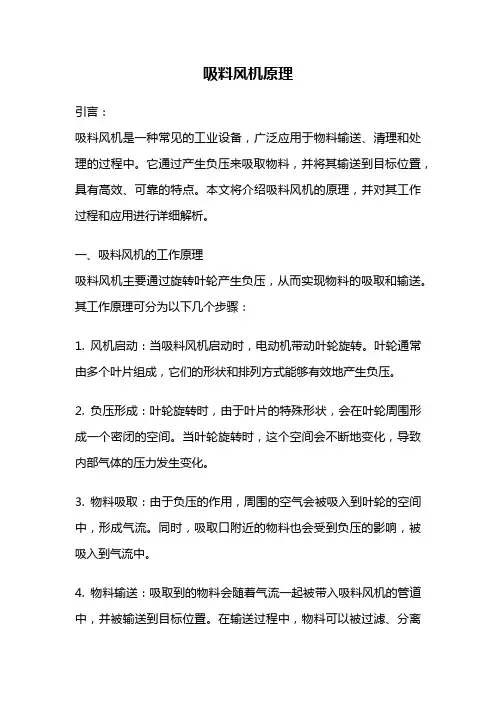

吸料风机原理
吸料风机原理引言：吸料风机是一种常见的工业设备，广泛应用于物料输送、清理和处理的过程中。
它通过产生负压来吸取物料，并将其输送到目标位置，具有高效、可靠的特点。
本文将介绍吸料风机的原理，并对其工作过程和应用进行详细解析。
一、吸料风机的工作原理吸料风机主要通过旋转叶轮产生负压，从而实现物料的吸取和输送。
其工作原理可分为以下几个步骤：1. 风机启动：当吸料风机启动时，电动机带动叶轮旋转。
叶轮通常由多个叶片组成，它们的形状和排列方式能够有效地产生负压。
2. 负压形成：叶轮旋转时，由于叶片的特殊形状，会在叶轮周围形成一个密闭的空间。
当叶轮旋转时，这个空间会不断地变化，导致内部气体的压力发生变化。
3. 物料吸取：由于负压的作用，周围的空气会被吸入到叶轮的空间中，形成气流。
同时，吸取口附近的物料也会受到负压的影响，被吸入到气流中。
4. 物料输送：吸取到的物料会随着气流一起被带入吸料风机的管道中，并被输送到目标位置。
在输送过程中，物料可以被过滤、分离或处理，以满足不同的需求。
二、吸料风机的应用领域吸料风机在各个行业中都有广泛的应用，以下是几个常见的应用领域：1. 粉尘清理：在工业生产过程中，会产生大量的粉尘和废料。
吸料风机可以将这些粉尘吸取到管道中，并输送到集尘设备或处理系统中进行处理，有效地清理了工作环境。
2. 物料输送：许多工业生产过程中都需要对物料进行输送，如颗粒、粉末、液体等。
吸料风机可以通过产生负压将物料吸取并输送到目标位置，提高生产效率。
3. 废气处理：工厂或生产设备产生的废气中可能含有有害物质，需要进行处理。
吸料风机可以将废气吸入管道，并输送到处理设备中进行净化或排放。
4. 压力控制：在某些工业过程中，需要对气体或液体进行压力控制。
吸料风机可以通过调节叶轮的旋转速度或调整风机的进出口阀门，实现对压力的控制。
结论：吸料风机通过旋转叶轮产生负压，实现物料的吸取和输送。
它在粉尘清理、物料输送、废气处理和压力控制等方面具有广泛的应用。
吸料机的工作原理
吸料机常用的吸料机分为分体式吸料机和独立式吸料机，通常与热风式干燥机配套使用，可代替人工向料斗自动加料，还具有自动集尘和除尘的功能。吸料机输送能力一般在300～700kg/h。
吸料机的工作原理：
吸料机多采用真空吸料的方式，真空吸料的工作原理是在料斗腔内形成一定的负压而使物料吸入料斗内。全自动微电脑真空吸料机的工作过程为：当料斗内缺料时，探测物料的触点开关发出信号给吸料机的微电脑，微电脑便给出一个信号使电机启动运行进行抽真空，当密闭系统达到一定的真空度时便开始吸料，吸料完毕后向料斗内放料，放完料后经过一定的预备时间，又进行下一个循环过程。当料斗内满料时，探测物Байду номын сангаас的触点开关便给出信号，吸料动作即终止。在这个往复循环的过程中使物料始终能够满足设备的用料需求。
吸料机在使用过程中要注意检查吸料管是否插入原料内以及是否卡料，系统是否相对密闭，料斗密封圈和过滤网密封圈是否需要更换，过滤网是否被堵塞以及是否需要清理或更换
吸料机的使用及注意事项：
分体式吸料机的主机和料斗分体设计，安全、简便，独立的滤清装置便于清除积尘，如图4—1所示。排风1：3吸料口图4—1分体式吸料机安装示意图图4—2独立式吸料机安装示意图独立式吸料机体积小、质量轻，可直接放置在干燥机或其他原料容器上，完成自动吸料，
吸料机在使用过程中要将吸料口前段吸嘴(吸料枪)插入料箱20～50cm。当料箱内料用完，吸料机不能吸到料时吸料机发出无料警报，此时应停止吸料作业。待料箱内加满料时，重新启动开始吸料作业。当料箱内料可以吸到，但吸料机仍发出警报时，应立即停机关断电源，检查电机是否过载，排除故障后再进行吸料作业。吸料机应定时进行清理，首先停止吸料机作业，然后拆开滤清器护罩，取下滤清器，轻轻抖动滤清器，抖落粉尘和脏物，用干净棉纱擦拭后再进行组装。

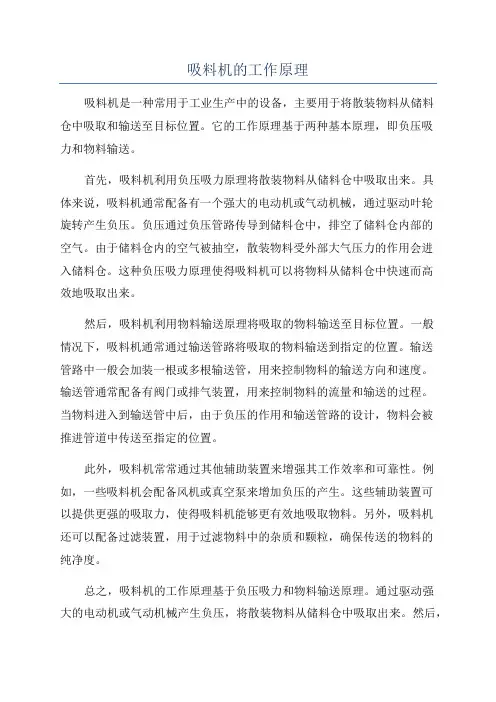

吸料机的工作原理
吸料机的工作原理吸料机是一种常用于工业生产中的设备，主要用于将散装物料从储料仓中吸取和输送至目标位置。
它的工作原理基于两种基本原理，即负压吸力和物料输送。
首先，吸料机利用负压吸力原理将散装物料从储料仓中吸取出来。
具体来说，吸料机通常配备有一个强大的电动机或气动机械，通过驱动叶轮旋转产生负压。
负压通过负压管路传导到储料仓中，排空了储料仓内部的空气。
由于储料仓内的空气被抽空，散装物料受外部大气压力的作用会进入储料仓。
这种负压吸力原理使得吸料机可以将物料从储料仓中快速而高效地吸取出来。
然后，吸料机利用物料输送原理将吸取的物料输送至目标位置。
一般情况下，吸料机通常通过输送管路将吸取的物料输送到指定的位置。
输送管路中一般会加装一根或多根输送管，用来控制物料的输送方向和速度。
输送管通常配备有阀门或排气装置，用来控制物料的流量和输送的过程。
当物料进入到输送管中后，由于负压的作用和输送管路的设计，物料会被推进管道中传送至指定的位置。
此外，吸料机常常通过其他辅助装置来增强其工作效率和可靠性。
例如，一些吸料机会配备风机或真空泵来增加负压的产生。
这些辅助装置可以提供更强的吸取力，使得吸料机能够更有效地吸取物料。
另外，吸料机还可以配备过滤装置，用于过滤物料中的杂质和颗粒，确保传送的物料的纯净度。
总之，吸料机的工作原理基于负压吸力和物料输送原理。
通过驱动强大的电动机或气动机械产生负压，将散装物料从储料仓中吸取出来。
然后，通过输送管路将吸取的物料输送至目标位置。
吸料机还可以配备辅助装置，如风机和过滤器，以提高工作效率和物料的纯净度。
吸料机在工业生产中起到极为重要的作用，可以提高物料的输送效率和生产效率。

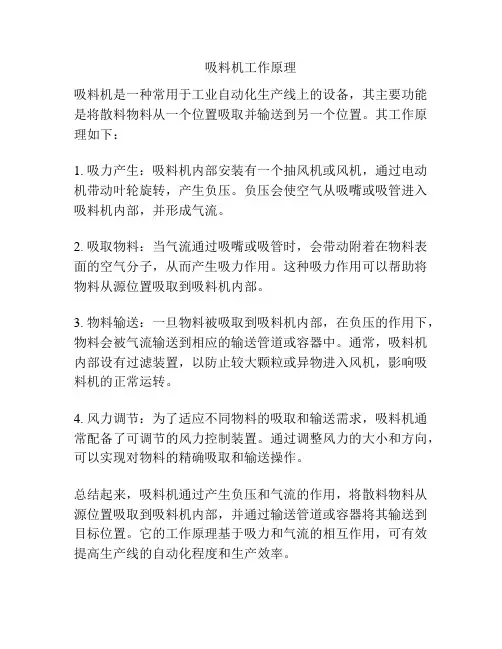

吸料机工作原理
吸料机工作原理
吸料机是一种常用于工业自动化生产线上的设备，其主要功能是将散料物料从一个位置吸取并输送到另一个位置。
其工作原理如下：
1. 吸力产生：吸料机内部安装有一个抽风机或风机，通过电动机带动叶轮旋转，产生负压。
负压会使空气从吸嘴或吸管进入吸料机内部，并形成气流。
2. 吸取物料：当气流通过吸嘴或吸管时，会带动附着在物料表面的空气分子，从而产生吸力作用。
这种吸力作用可以帮助将物料从源位置吸取到吸料机内部。
3. 物料输送：一旦物料被吸取到吸料机内部，在负压的作用下，物料会被气流输送到相应的输送管道或容器中。
通常，吸料机内部设有过滤装置，以防止较大颗粒或异物进入风机，影响吸料机的正常运转。
4. 风力调节：为了适应不同物料的吸取和输送需求，吸料机通常配备了可调节的风力控制装置。
通过调整风力的大小和方向，可以实现对物料的精确吸取和输送操作。
总结起来，吸料机通过产生负压和气流的作用，将散料物料从源位置吸取到吸料机内部，并通过输送管道或容器将其输送到目标位置。
它的工作原理基于吸力和气流的相互作用，可有效提高生产线的自动化程度和生产效率。
负压吸料工作原理
负压吸料工作原理
负压吸料是一种常见的物料输送方式，主要适用于粉状、颗粒状、纤维状等物料的输送。
其工作原理是通过负压效应将物料吸入输送系统中，并在输送过程中进行压缩、输送、卸料等操作。
具体来说，负压吸料装置一般由吸料口、吸料管、风机、过滤器、料仓等组成。
当风机启动后，吸料口呈现低压状态，物料被吸入吸料管中，通过风机带动物料在管道中顺流运动，同时由于管道中的空气流速较快，物料也受到了一定的压缩作用。
在物料被输送到目的地后，通过卸料门将物料卸出。
在负压吸料过程中，需要注意以下几点：
1. 吸口位置应选择在物料流动方向上，以免阻力过大影响吸料效果。
2. 确保管道密封性，避免空气泄漏影响吸料效果。
3. 风机选用应根据物料性质和输送距离进行选择，以保证输送效果。
4. 过滤器的作用是防止物料进入风机、管道等，避免对设备造成损坏。
总的来说，负压吸料是一种简单、高效的物料输送方式，广泛应用于化工、粮食、医药、建材等行业。
- 1 -。
300G吸料机电脑板说明
700G/300G吸料机控制器
一、吸料机控制器直面图
（直观图）（接线图）
触点负载：AC 250V3A 电阻性负载.
二、参数设定：
在关机情况下，按“设置”按键进入设定状态，显示器显示当前的工作模式，按“向上”或“向下”键，可设置当前模式对应的时间项。
再按一下“开/关”按键，则退出设置并返回关机状态。
各模式对应的时间项：
Ｃ１模式：按“向上”或“向下”键，可修改吸料时间值，“0~99Ｓ”。
Ｃ２模式：按“向上”或“向下”键，可修改停顿延时时间值，范围“10~99Ｓ”。
Ｃ３模式：按“向上”或“向下”键，可修改停顿延时时间值，范围“1~99M”。
注：在设置过程中不操作按键10S，则自动退出设置，保存数据并返回关机状态。
三、工作原理：
Ｃ１模式：自动吸料，延时１８Ｓ还缺料则重新吸料，连续３次缺料则缺料报警。
Ｃ２模式：自动吸料，延时“Ｃ２的停顿时间值”后还缺料则输出缺料报警。
Ｃ３模式：自动吸料，延时“Ｃ３的停顿时间值”后还缺料则输出缺料报警。
四、工作过程：
1、待机状态：
系统上电后，电源灯亮，数显不亮，此状态为关机状态。
2、开机：
在关机情况下，按一下“开关”按键，系统开机，若此时检测到满料的则运行灯闪烁，满料灯亮，数显显示设定时间。
若检测到缺料，则系统按设定的模式进行吸料动作。
若缺料报警的，则系统暂停工作，缺料灯闪烁并且报警继电器通断输出。
3、关机：
在开机情况下，按一下“开关”键，系统返回关机状态。
