天然饰面石材抗压强度检测细则NZC-ZY-XZ028-2015
天然石材试验方法 第8部分：用均匀静态压差检测石材挂装系统结构强度试验-最新国标
天然石材试验方法第8部分：用均匀静态压差检测石材挂装系统结构强度试验1 范围本文件规定了用均匀静态压差测试石材挂装系统结构强度试验所用的设备及量具、试样、试验步骤、结果计算和试验报告。
本文件适用于测定石材挂装系统在正、负均匀静态压差下的结构性能。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 17670 天然石材统一编号3 术语和定义下列术语和定义适用于本文件。
3.1正载荷 positive load采用抽真空的方式使试样装饰面承受的静态空气压力差。
3.2负载荷 reverse load采用空气加压的方式使试样背面承受的静态空气压力差。
3.3破坏载荷 broken load试样破坏时作用于试样上的静态空气压力差（正或负）。
4 方法提要建筑物表面的实际载荷随风向、时间、离地面高度、建筑物形状、地理气候、周围建筑及其它因素而变化，而挂装系统的结构性能是加工、安装等因素的函数，还依赖于支撑结构的刚性以及石材对震动、温度变化等各种不利因素的抵抗能力。
本试验方法将石材试样密封在“检测室”的一端，按所需速率向“检测室”内抽出或充入空气以维持试样表面承受的正负压力差，通过观察、测量、并记录试样的形变量和破坏状况。
给出了在均匀静态空气压差下饰面板材结构性能的标准测定程序，其用途为模拟风载对建筑物外表饰面的作用效应，测试结果只提供一种模拟状态下的参考数据。
5 设备及量具5.1 检测室任何能够完成本试验的仪器设备或装置，应满足以下要求：可安装挂件系统和试样并带有一个开口的箱体，示意图见图1。
箱体与试样间应可进行密封，箱体和试样安装架在试验载荷下不应产生变形。
在检测室内应至少安装一个测量室内静态压力的装置，确保其读数不受室内空气流动的影响。
箱体上还应用有试样安装完毕后进行观察调整的通道。
砌墙砖抗压强度检验细则NZC-ZY-XZ006-2015
ZY 宁夏中测计量测试检验院（有限公司）检测细则NZC-ZY-XZ006-2015砌墙砖抗压强度检测细则2015-04-01 发布 2014-04-01 实施宁夏中测计量测试检验院（有限公司）发布前言根据宁夏中测计量测试检验院（有限公司）«质量手册»和«程序文件»的要求，为了使本公司不同检测人员，不同时间所进行试验检测方法、过程保持一致性，实现检测结果的准确性，依据相关产品标准和试验方法标准，特制定本细则。
所有检测人员在检测过程中必须严格遵守本细则。
本细则由宁夏中测计量测试检验院（有限公司）负责起草。
编制：校核：批准：砌墙砖抗压强度试验检测细则1、适用范围适用于以粘土，页岩，煤千石，粉煤灰为主要原料，经焙烧而成，主要用于承重部位的多孔砖2、规范性引用文件下列文件所包含的条文通过在本细则中引用而构成本细则的条文，本细则发布时所列版本均为有效GB/T2542-2012《砌墙砖试验方法》 GB13544-2011《烧结多孔砖和多孔砌体》GB13545-2014《烧结多孔砖和多孔砌体》3、仪具与材料3.1 ZK-1砖用卡尺3.2恒温水箱（NZCS-047）3.3电热鼓风干燥箱（NZCS-076）3.4液压式万能试验机（NZCS-001）3.5钢直尺（NZCS-12）3.6电子计重秤（NZCS-075）3.7砌墙砖抗压强度试验用搅拌机（NZCS-009）3.8红砖爆裂蒸煮箱（NZCS-115）3.9 程控式砌墙砖磁盘振动台（NZCS-010）3.10冰柜（NZCS-047）3.11制样模具4、试验方法与步骤4．1．1 一次成型制样适用于采用样品中间部位切割，交错叠加灌浆制成强度试验试样的方式。
4．1．2 将试样锯成两个半截砖，两个半截砖用于叠合部分的长度不得小于100mm如不足100mm，应另区备用样品补足。
4．1．3将已切割开的半截砖放入室温的净水中浸20min～30min后取出，在铁丝网架上滴水20min～30min，以断口相反方向装入制样模具中。
石材试验
石材试验作业指导书1、依据标准1.1 GB/T19766-2005《天然大理石建筑板材》1.2 GB/T18601-2009《天然花岗岩建筑板材》1.3 JC/T79-2001《天然大理石建筑板材》1.4 GB/T9966.1-2001《天然饰面石材试验方法第1部分：干燥、水饱和、冻融循环后压缩强度试验方法》1.5 GB/T9966.2~2001《天然饰面石材试验方法第2部分：干燥、水饱和弯曲强度试验方法》1.6 GB/T9966.3-2001《天然饰面石材试验方法第3部分：体积密度、真密度、真气孔率、吸水率试验方法》1.7 JC830.1-2005《干挂饰面石材及其金属挂件第1部分：干挂饰面石材》1.8JC205-1992《天然花岗岩建筑板材》2、组批原则：同一品种、类别、等级、同一供货商石材为一批。
3、适用范围：适用于建筑装饰用天然大理石板材、天然花岗岩板材，建筑干挂饰面石材。
4、试验项目及试验方法4.1试验项目4.1.1干燥、水饱和弯曲强度4.1.2体积密度、吸水率4.1.3干燥、水饱和压缩强度4.1.4抗冻系数4.1.5平面度4.1.6剪切强度4.2试验方法4.2.1干燥、水饱和弯曲强度试验方法4.2.1.1设备及量具a.试验机：示值相对误差不超过±1%，试验破坏的荷载在设备示值的20%~90%范围内。
b.游标卡尺：读数值为0.10mm.。
c.万能角度尺：精度为2′。
d.干燥箱：温度可控在105±2℃。
4.2.1.2试样a.试样厚度（H）可按实际情况确定。
当试样厚度（H）≤68mm时宽度为100mm；当试样厚度＞68时宽度为1.5H。
试样长度为10×H+50mm。
长度尺寸偏差为±1 mm，宽度、厚度尺寸偏差±0.3 mm。
b.试样上应标明层里方向。
c.试样两个受力面应平整且平行。
正面与侧面夹角应为90±0.5℃。
d.试样不得有裂纹、缺棱和缺角。
天然饰面石材试验方法耐磨性试验方法

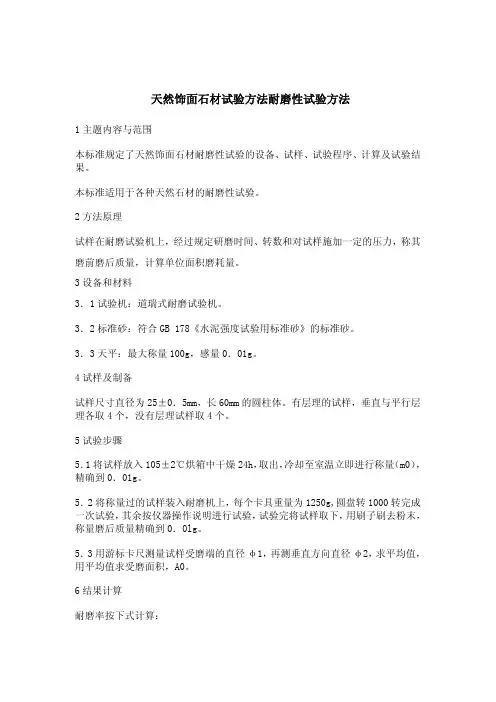

天然饰面石材试验方法耐磨性试验方法
1主题内容与范围
本标准规定了天然饰面石材耐磨性试验的设备、试样、试验程序、计算及试验结果。
本标准适用于各种天然石材的耐磨性试验。
2方法原理
试样在耐磨试验机上，经过规定研磨时间、转数和对试样施加一定的压力，称其磨前磨后质量，计算单位面积磨耗量。
3设备和材料
3．1试验机：道瑞式耐磨试验机。
3．2标准砂：符合GB 178《水泥强度试验用标准砂》的标准砂。
3．3天平：最大称量100g，感量0．01g。
4试样及制备
试样尺寸直径为25±0．5mm，长60mm的圆柱体。
有层理的试样，垂直与平行层理各取4个，没有层理试样取4个。
5试验步骤
5．1将试样放入105±2℃烘箱中干燥24h，取出，冷却至室温立即进行称量（m0），精确到0．01g。
5．2将称量过的试样装入耐磨机上，每个卡具重量为1250g,圆盘转1000转完成一次试验，其余按仪器操作说明进行试验，试验完将试样取下，用刷子刷去粉末，称量磨后质量精确到0．0lg。
5．3用游标卡尺测量试样受磨端的直径φ1，再测垂直方向直径φ2，求平均值，用平均值求受磨面积，A0。
6结果计算
耐磨率按下式计算：
m0－m1
M＝────
A
式中：M一—耐磨率，g／cm2；
m0一一磨前质量，g；
m1—一磨后质量，g；
A—一试样被磨端的面积，cm2。
7试验结果
计算试样不同层理耐磨率算术平均值，取两位有效数。
天然石材压缩强度检测
压缩强度编辑目录1简介2不确定度评定1. 2.1 测量过程2. 2.2 数学模型3. 2.3 计算测量不确定度的分量4. 2.4 合成标准不确定度5. 2.5 测量结果6. 2.6 扩展不确定度7. 2.7 测量不确定度的报告2不确定度评定测量不确定度是说明测量结果好坏的一个重要参数，它表述的是被测量之值的分散性，反映的是整个测量过程的系统效应。
在测量不确定度的评定过程中有一些分量是通过对测量结果的统计分布估算出来的，有一些分量是靠实际工作的经验和相关信息概率分布估算出来的，这也就使得测量不确定度的评定变得系统、复杂，既要考虑到可能影响经测量结果的所有分量，还需要具备一定的数理统计基础知识。
天然石材产品的干燥压缩强度是表述石材材质好坏的一个重要技术性能指标，对其测量过程进行不确定度的评定可以分析出不确定度的主要来源，提高测量的结果的可靠性，为石材产品的应用和选择提供科学的技术依据。
但是由于天然石材产品的不均一性较大，要求全面考虑不确定度的影响因素，建立适宜的数学模型才能做好不确定度的评定工作，本文以某天然大理石为例说明。
测量过程测量对象：某天然大理石产品测量依据：GB/T 9966.1-2001《天然饰面石材试验方法第一部分：干燥、水饱和、冻融循环后压缩强度》测量仪器：YES-2000A数显液压式压力试验机游标卡尺测量环境：室温测量方法：按标准要求将样品干燥冷却后测量边长，测量精确到0.5mm，计算受力面积，然后将样品置于试验机下压板的中心部位，匀速施加载荷直至样品破裂，记录最大破坏载荷，计算压缩强度。
数学模型压缩强度以试验过程中最大破坏力除以受压面积表示（在温度和其它条件不变时）。
式中：P—压缩强度，MPaF—最大破坏力，kNL—试样的长度，mmB—试样的宽度，mm于是模型如下：式中：—重复性试验所引起的不确定度—最大破坏力的测量不确定度—长度的测量所引起的不确定度—宽度的测量所引起的不确定度计算测量不确定度的分量测试数据见下表1所示。
石材检测报告2015
检验报告INSPECTION CERTIFICATE国石中[2014]质检字第12006115号受检单位：北京四惠鄂通石材经销部Applicant产品名称：黑金沙Sampie Description检验类别：委托检验Test Type国家石材质量监督检验中心National Stone Quality Supervision and Inspection Center国家石材质量监督检验测试中心Nationgal Stone Quality Supervision and Inspection Center检验报告INSPECTION CERTIFICATE国石中[2014]质检字第12006115号共3页第1页产品名称黑金沙型号规格（50×50×50）mm 受检单位北京四惠鄂通石材经销部检验类别委托检验生产单位北京四惠鄂通石材经销部样品等级——抽样地点——到样日期2013年3月8日样品数量5块送样者李明灿抽样基数——原编号或生产日期——检验依据GB/T9966-2001《天然饰面石材试验方法》GB/T18601-2001《天然大理石建筑板材》检验项目体积密度、吸水率、干燥压缩强度、干燥与水饱和弯曲强度仪器设备WD-10c电子万能试验机、WE-60液压式万能试验机、TS2000电子天平、CS1012电热鼓风干燥箱检验结论：按GB/T9966—2001标准对该单位送检的黑金沙样品进行了体积密度、吸水率、干燥压缩强度、干燥与水饱和弯曲强度四项检验，检验结果（见附页）均达到GB/T9966—2001标准的技术要求。
2013年03月16日（盖章）备注：本结果只对检验样品负责批准：审核：编制：检验单位地址：北京市朝阳区东坝红松园1号电话65492561 65492557 邮编：100018国家石材质量监督检验测试中心检验报告附页国石中[2013]质检字第12006115号样品名称：黑金沙共3页第3页序号检验项目计量单位标准技术[GB/T18601-2001]检验数量（块）检验数据低于、达到或超过标准备注最大值最小值平均值1 体积密度G/cm3≥2.25 5 2.68 2.66 2.67 达到——2 吸水率% ≤0.60 5 0.56 0.52 0.54 达到——3 干燥压缩强度Mpa ≥100.0 5 101.5 101.3 101.4 达到——4干燥弯曲强度Mpa ≥8.05 9.7 9.3 9.5 达到——水饱和弯曲强度 5 9.3 8.9 9.1 达到——以下空白检测室负责人：主检：国家建筑材料工业石材质量监督检验测试中心Stone Materials Quality Inspection & Test Center of China Building Materials Industry检验报告INSPECTION CERTIFICATE国石中[2013]质检字第12006115号共3页第2页产品名称黑金沙型号规格随形受检单位北京四惠鄂通石材经销部检验类别委托检验生产单位北京博瑞雅秀石材经营部样品等级——抽样地点——到样日期2013年3月8日样品数量 5.7kg 送样者李明灿抽样基数——原编号或生产日期——检验依据GB6566-2001《建筑材料放射性核素限量》检验项目放射性素比活度检验结论：根据室内低本底高分辨率多道Y能谱仪分析结果，该单位送检的埃及米黄样品中的放射性核素比活度为：镭（Ra）—226 钍（Th）—232 钾（K）—4060.65±12.20Bq/kg150.35±14.55 Bq/kg1535.65±120.53Bq/kg依据GB6566-2001标准，该样品的内照射指数（l Ra）为0.31，外照射指数（l Y）为0.98，综合判定为A类装修材料。
饰面石材作业指导书
作业指导书检测项目：天然饰面石材文件编号：YCGJ/ZY-2016-3271受控状态：批准：审核：编制：盐城国建工程质量检测有限公司干燥、水饱和、冻融循环后压缩强度一、适用范围适用于于天然饰面石材干燥、水饱和、冻融循环后压缩强度试验。
二、检测依据《天然饰面石材试验方法第一部分》GB/T9966.1-2001三、仪器设备1.试验机：具有球形支座并能满足试验要求，示值相对误差不超过±1%。
试验破坏的载荷应在示值的20%-90%范围。
2.游标卡尺：读数值为0.10mm。
3.万能角度尺：精度为2′。
4.干燥箱：温度可控制在105℃±2℃范围内。
5.冷冻箱：温度可控制在-20℃±2℃范围内。
四、检测方法及仪器操作1. 试样要求压缩强度：边长50mm的正方体或Φ50mm×50mm的圆柱体；尺寸偏差±0.5mm。
每种试验条件下的试样取五个为一组。
若进行干燥、水饱和、冻融循后的垂直和平行层理的压缩强度试验需制备30个。
2 .试验步骤2.1干燥状态压缩强度将试样在105℃±2℃的干燥箱内干燥24h，放入干燥器中冷却到室温。
用游标卡尺分别测量试样两受力面的边长或直径并计算边长测量值精确到0.5mm。
将试样放置于材料试验机压析的中心部位，施加载荷至试样破坏并记录试验破坏时的载荷值，读数值准确到500N。
加载速率为（1500±100）N/s或压板移动的速率不超过1.3mm/min。
2.2水饱和状态压缩强度将试样放置于20℃±2℃的清水中，浸泡48h后取出，拧干的湿毛巾擦去试样表面水分。
用游标卡尺分别测量试样两受力面的边长或直径并计算其面积，以两个爱力面面积的平均值作为试样的受力面面积，边长测量值精确到0.5mm。
将试样放置于材料试验机压析的中心部位，施加载荷至试样破坏并记录试验破坏时的载荷值，读数值准确到500N。
加载速率为（1500±100）N/s或压板移动的速率不超过1.3mm/min。
天然饰面石材作业指导书
天然饰面石材作业指导书一、编制依据天然饰面石材试验方法第一部份GB/T9966. 1-2001天然饰面石材试验方法第二部份GB/T9966.2-2001天然饰面石材试验方法第三部份GB/T9966.3-2001二、操作人员1、检测人员必须经过专业技术培训取得省、部级建材检验员资格证书。
同时取得上岗合格证的检测人员从事检验,由授权签字人、技术监督人进行质量教育和检验交底,授权签字人、技术监督人进行操作质量监督,发现问题及时纠正。
2 、本试验检测必须有两人以上参加。
三、技术要求1 、石材分类①按形状分类a 普型板(PX)b 圆弧板(HM)：装饰面轮廓线的曲率半径处相同的饰面板材。
C、异型板(YX)：普型板和圆弧板以外的其他形状板材。
② 按表面加工程度分类a 亚光板(YG)：饰面平整细腻，能使光线产生漫反射现象的板材。
b 镜面板(JM)：c 粗面板(CM)：指饰面粗糙规则有序，端面锯切整齐的板材。
2 、等级①按普型板规格尺寸偏差，平面度公差，角度公差，外观质量等将板材分为优等品(A)、一等品(B)、合格品(C)三个等级。
② 板弧面按规格尺寸偏差，直线度公差，线轮廓度公差，外观质量等将板材分为优等品 (A)、一等品 (B)、合格品 (C)三个等级。
四、检测仪器的要求1 、试验机：具有球形支座并能满足试验要求，示值相对误差不超过±1%。
试验破坏的载荷应在示值的20%-90%范围。
2 、游标卡尺：读数值为0. 10mm。
3 、万能角度尺：精度为2′。
4 、干燥箱：温度可控制在105℃±2℃范围内。
5 、冷冻箱：温度可控制在-20℃±2℃范围内。
6 、天平：最大称量1000g，感量10mg；最大称量200g；感量1mg。
7 、比重瓶：容积25mL-30mL。
8 、标准筛：63 μm。
五、试验检测操作1 、试样要求①压缩强度：边长50mm 的正方体或者Φ50mm×50mm 的圆柱体；尺寸偏差± 0.5mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZY 宁夏中测计量测试检验院（有限公司）
检测细则
NZC-ZY-XZ028-2015
天然饰面石材干燥、水饱和压缩强度检测细则
2015-04-01 发布 2015-04-01 实施
宁夏中测计量测试检验院（有限公司）发布
前言
根据宁夏中测计量测试检验院（有限公司）«质量手册»和«程序文件»的要求，为了使本公司不同检测人员，不同时间所进行试验检测方法、过程保持一致性，实现检测结果的准确性，依据相关产品标准和试验方法标准，特制定本细则。
所有检测人员在检测过程中必须严格遵守本细则。
本细则由宁夏中测计量测试检验院（有限公司）负责起草。
编制：校核：批准：
天然饰面石材干燥、水饱和压缩强度试验检测细则
1、适用范围
本细则适用于天然饰面石材干燥、水饱和压缩强度试验。
2、设备及量具
2.1试验机：具有球形支座并能满足试验要求，示值相对误差不超过±1%。
试验破坏荷载应在示值的20%～90%
范围内。
2.2游标书尺：读数值为0.10mm。
2.3 干燥箱：温度可控制在105℃±2℃范围内。
3、试样要求
3.1 试样尺寸：边长50mm的正方体或Ø50mm×50mm的圆柱体；尺寸偏差±0.5mm。
3.2每种试验条件下的试样取五个为一组。
若进行干燥、水饱和、冻触循环后的垂直和平行层理的压缩强度试
验需制备试样30个。
3.3试样应标明层理方向。
如需要测定此二个方向的压缩强度，则应在矿山取样，并将试样的裂理方向、纹理方向和源粒方向标记清楚。
3.4试样两个受力面应平行、光滑，相邻酾夹角应为90°±0.5°
3.5 试样上不得有裂纹、缺棱和缺角。
4、试验步骤
4.1干燥状态压缩强度
4.1.1将试样在105℃±2℃的干燥箱内干燥24h，放入干燥器中冷却至室温。
4.1.2用游标卡尺分别测量试样两受力面的边长或直径并计算其面积，以两个受力面面积的平均值作为试样受
力面面积，边长测量值精确到0.5mm。
4.1.3将试样放置于材料试验机下压板的中心部位，施加载荷至试样破坏并记录试样破坏时的载荷值，读数值
准确到500N。
加载速率为(1500±IOO)N/s或压板移动的速率不超过1.3mm/min。
4.2水饱和状态压缩强度
4.2.1将试样放置于20℃+2℃的清水中，浸泡48h后取出，用拧干的湿毛巾擦去试样表面水分。
4.2.2受力面面积计算同4.1.2。
4.2.3试验按4.1.3进行。
6、结果计算
压缩强度按下式计算
P=F/S
以每组试样压缩强度的算术平均值作为该条件下的压缩强度，数值修约到1MPa。
7、试验报告
试验报告应包含以下内容：
7.1 该组试样压缩强度的平均值和标准偏差
7.2 试样名称、品种、编号及数量。
7.3试样层理方向、状态等。
8、原始记录
7.1原始记录内容填写应完整，不得用铅笔和圆珠笔填写，统一使用黑色钢笔或签字笔填写.
7.2 原始记录不得随意涂改，如确需要改，应在作废资料上划上一横线，将正确资料填写在右上方，并加盖更
改人印章.
7.3 原始记录中数据处理应执行GB/T8170－2008《数值修约规则与极限数值的表示》。
