KJD10主井自动装卸载及测重装置操作流程(装载站)
KJD10主井自动装卸载及测重装置操作流程（装载站）KJD10主井自动装卸载及测重装置操作流程（装载站）1：自动状态：自动状态所有传感器均起作用，将操作台后开关打至“定重”，操作过程将按定重自动执行。
东箕斗到位—打停车信号－东定量斗闸门开—当重量低于1000Kg时系统认为煤已放空，当5秒后煤还没放空则东定量斗闸门闪动于提示操作员用手动操作方式将煤放空，转换成手动后必须等下一钩才能转自动。
煤放空后，自动关东定量斗，如5秒后东定量斗没有关到位，则东定量斗闸门闪动，以提示操作员用其他方式操作。
发开车信号后15秒后如绞车不开则再发开车信号，直至绞车开动为止。
东箕斗离位后－自动开皮带机－收到皮带反馈信号后－自动开给煤机－重量装到设定值后－自动停给煤机－给煤机停后－自动停皮带机。
西箕斗到位后－打停车信号－西定量斗闸门开－当重量低于1000Kg时系统认为煤已放空，当5秒后煤还没放空，转换成手动后必须等下一钩才能转自动。
煤放空后，自动关西定量斗，如5秒后西定量斗没有关到位，则西定量斗闸门闪动，以提示操作员用其他方式操作。
西定量斗关到位后－自动发开车信号同时自动将分配闸门打至东定量斗。
发开车信号15秒后如绞车不开则再发开车信号，直至绞车开动为止。
西箕斗离位后－自动开皮带机－收到皮带反馈信号后－自动开给煤机－重量装到设定值后自动停给煤机－给煤机停后－自动停皮带机。
自动状态所有传感器均起作用，将操作台后开关打至“定时”，操作过程将按定时自动执行。
东箕斗到位－打停车信号－东定量斗闸门开－当东定量斗闸门5秒后还没开到位－则东定量斗闸门闪动以提示操作员用手动操作方式将煤放空，转换成手动后必须等下一钩才能转自动。
开到位后，自动关东定量斗，如5秒后东定量斗没有关到位，则东定量斗闸门闪动，以提示操作员用其他方式操作。
东定量斗关到位后－自动发开车信号同时自动将分配闸打至西定量斗。
发开车信号15秒后如绞车不开则再发开车信号，直至绞车开动为止。

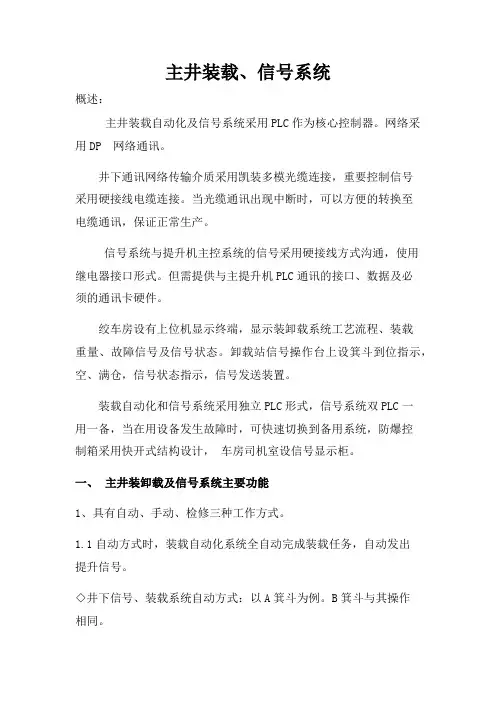

主井装载系统,信号系统
主井装载、信号系统概述：主井装载自动化及信号系统采用PLC作为核心控制器。
网络采用DP 网络通讯。
井下通讯网络传输介质采用凯装多模光缆连接，重要控制信号采用硬接线电缆连接。
当光缆通讯出现中断时，可以方便的转换至电缆通讯，保证正常生产。
信号系统与提升机主控系统的信号采用硬接线方式沟通，使用继电器接口形式。
但需提供与主提升机PLC通讯的接口、数据及必须的通讯卡硬件。
绞车房设有上位机显示终端，显示装卸载系统工艺流程、装载重量、故障信号及信号状态。
卸载站信号操作台上设箕斗到位指示，空、满仓，信号状态指示，信号发送装置。
装载自动化和信号系统采用独立PLC形式，信号系统双PLC一用一备，当在用设备发生故障时，可快速切换到备用系统，防爆控制箱采用快开式结构设计，车房司机室设信号显示柜。
一、主井装卸载及信号系统主要功能1、具有自动、手动、检修三种工作方式。
1.1自动方式时，装载自动化系统全自动完成装载任务，自动发出提升信号。
◇井下信号、装载系统自动方式：以A箕斗为例。
B箕斗与其操作相同。
空载转换开关 A箕斗定量斗闸门信号为停止显示打在自动到位关显示状态显示（0）↓↓↓↓↓↓按自动主令按钮↓此时PLC按如下步骤顺序控制皮带机开↓皮带机动态显示：由静态变为流动。
延时3秒给煤机开↓给煤机动态显示：由红色变为绿色。
定量斗满↓显示满载吨数≥满载设定值给煤机停↓给煤机静态显示：由绿色变为红色。
翻板至A↓翻板至A显示为绿色定量斗闸门开煤卸入箕斗↓定量斗闸门开显示：由红色变为绿色定量斗空载显示↓吨数＜满载设定值定量斗闸门关↓定量斗闸门关显示：由绿色变为红色发出信号2（快上）传给进口↓绞车提升，同时得到定量斗空载信号。
翻板至B，给煤机启动，往复上述过程。
1.2手动方式时，由操作人员手动启动皮带机，给煤机，和装载闸门。
系统完成定重装载后，自动停车。
系统具备必要的闭锁关系。
◇手动方式：以A箕斗为例。
满载 A箕斗到位转换开关定量斗关闭信号为停止显示显示转在手动显示状态显示(0)↓↓↓↓↓↓按压油泵启动按钮，启动液压站↓按压定量斗闸门开按钮煤卸入箕斗↓闸门动态显示：红色变为绿色。
矿井主井卸载站安全操作规程
矿井主井卸载站安全操作规程一.停送电及准备工作1.合上低压柜上的卸载站电源开关。
2.合上操作台柜内断路器QM10（液压站电源）、QM9（电磁阀电源）。
3.将操作台面板上的电源开关转拨至1位置，电源指示灯亮，操作电源接通。
4.停电按反步骤进行。
5.将“操作方式”开关选择到手动位置，相应指示灯亮。
6.选择工作油泵（主油泵或备用泵）。
7.“液压站应急开车”选择开关处于正常工作位置。
8.直轨处于打开（垂宜）状态，“宜轨打开”灯亮，当箕斗运行到卸载位置停车时，即可进行卸载操作。
二.卸载操作1.按下“运行闭锁”按钮，“运行闭锁”指示灯亮，“准备运行灯”灭。
2.按下“油泵启动”按钮，“油泵工作”灯亮。
3.按下“宜轨关闭”按钮，“直轨打开”灯灭，液压杆收回，宜轨关闭到位时“直轨关闭”灯亮，宜轨带动箕斗底部倾斜，箕斗内矿石经箕斗底板溜入卸矿槽进入矿仓。
4.待箕斗内矿石全部放空后，按下“打开宜轨”按钮，“宜轨关闭”灯灭，“宜轨打开灯”亮，直轨打开到位（垂直状态）直轨停止运行。
5.按下“油泵停止”按钮，“油泵工作”灯灭，油泵停止工作。
6.再次按下“闭锁”按钮，“运行闭锁”灯灭，“准备运行灯”亮，运行闭锁解除。
7.按下“开车信号”按钮，“开车信号”灯亮，蜂鸣器响三声，司机接到信号即可开车。
三.卸载站应急方式：当操作台与机房数控柜通信故障时，装载站设备将不能运行，可以将“装载站应急选择开关”拔至右边，按住“油泵启动”按钮不放，再通过“宜轨打开”和“直轨关闭”按钮来控制直轨运行，此时直轨打开与关闭是否到位须靠人工判断。
同时各种保护被封锁，严禁长期使用此方式运行。
四.运行注意事项1.液压站、提升信号通过“运行闭锁”进行连锁，按下“运行闭锁”按钮时，液压站可以工，升信号不能发出；闭锁按钮弹起释放时，液压站不能启动，且在“准备运行”灯亮、“直轨打开”灯开车信号才可以发出。
2.必须经常检查直轨定位磁开关工作情况，确保直轨打开到位，防止箕斗向上不能正常入轨而撞坏直轨。
主井装卸载操作说明
孟津煤业主井装卸载操作说明本系统分为装载、卸载信号、称重三部分。
装载和卸载信号均有检修、手动、自动三种工作方式。
一、装载工作方式具体描述如下：1、检修方式这是最危险的控制方式，需要精心操作。
在这种方式下，只有皮带机运行后，给煤机才能运行，液压站电机运行后，定量斗闸门才能打开或关闭。
皮带机启停和定量斗闸门的关闭，不受外部信号如满仓、闸门关闭、到位等信号的任何控制，可任意启停。
操作步骤为，首先把工作方式转换开关打到“检修”位臵，再按各设备的控制按钮启停各设备。
2、手动方式这是比较安全的控制方式。
在这种方式下，装载设备的启停受外部信号的控制，联锁关系为：①给煤机只有皮带机运行后才能运行，当定量斗实际装煤量大于额定装煤量减去皮带煤量时，或定量斗满仓煤位动作时，给煤机停止运行；②皮带机只有定量斗闸门关闭，且定量斗实际装煤量小于额定装煤量，或定量斗实际装煤量没有到达满仓煤位位臵，才能运行；③液压站电机任意启停；④只有皮带机停止运行，液压站电动机运行，允许装煤信号（即箕斗到位信号）出现，定量斗装载重量不超载，才能打开定量斗闸门，并且箕斗到位后闸门只能打开一次。
手动操作步骤为，首先把工作方式转换开关打到“手动”位臵，再按各设备的控制按钮启停各设备。
3、自动方式这是最安全的控制方式。
在这种方式下，装载各设备的启停由PLC按逻辑关系自动完成，它受外部信号的控制，联锁关系如手动方式。
自动装载过程为，首先关闭定量仓闸门，然后把工作方式转换开关打到“自动”位臵，系统启动所选择的液压站电机，启动皮带机、给煤机向定量斗装煤，按手动所述的逻辑关系停皮带机、给煤机。
箕斗到位并发出停车信号“1”，定量斗满仓但不超载，打开定量斗闸门向箕斗装煤，延时一定时间或定量斗空仓信号出现后关定量斗闸门，自动发提升信号。
在不装煤或断电等情况时，需把装载工作方式转换开关打倒手动或检修位臵。
4、另外，在装载台上还分别装有“装载急停”按钮和“液压站电机选择”开关。
主井卸载站操作标准和行为规范
主井卸载站操作标准和行为规范背景主井卸载站作为煤矿生产中必不可少的设备之一，负责将煤炭从井口运往地面。
在使用主井卸载站的过程中，操作人员需要遵循一定的操作标准和行为规范，以确保生产安全。
本文旨在提供一份主井卸载站操作标准和行为规范，供操作人员参考使用。
操作标准1.操作前必须检查主井卸载站的各项设备是否正常，如轨道是否畅通、系统是否正常启动等。
2.操作人员须戴上符合要求的安全帽，同时穿戴好防护服和安全鞋。
3.操作人员必须熟悉主井卸载站的各项操作方法，并认真阅读操作手册。
4.在操作时，操作人员必须按照操作手册的要求，正确操作控制杆和按钮。
5.当煤炭未完全卸载到地面时，禁止操作人员进入卸煤井道。
6.禁止在主井卸载站上吃饭、抽烟或携带易燃易爆物品。
7.各操作人员必须互相配合，共同维护生产安全。
行为规范1.操作人员在操作时必须认真履行职责，不得擅自更改操作流程。
2.操作人员必须严格遵守规章制度，不得违反规定。
3.操作人员必须遵守安全操作规程，不得出现违章行为。
4.操作人员必须保持沟通，及时向领导汇报工作进展情况和发现的问题。
5.操作人员必须时刻保持清醒头脑，禁止饮酒、熬夜等不利于工作的行为。
6.禁止携带手机等与工作无关物品，并保持专注，避免干扰。
总结主井卸载站作为煤矿生产中的关键设备，必须保持正常运行状态，同时操作人员也必须遵循操作标准和行为规范，确保生产安全。
本文提供的操作标准和行为规范是供操作人员参考的基础标准，具体工作中还需要根据实际情况进行灵活操作。
希望所有操作人员严格遵守相关规定，确保生产环境的安全稳定。
主立井装卸载机械系统分析
主立井装卸载机械系统分析摘要对麻家梁主立井装卸载机械系统的提升容器及其布置、井底装载机械设备系统等，进行了简要分析，肯定了其在特大型矿井主立井装、卸载系统国内领先，国际先进水平的地位。
关键词主立井；装卸系统；设计分析1 概况1 矿井概况麻家梁矿井位于山西省朔州市的南部，是朔南矿区总体规划中五个特大型现代化矿井之一，隶属于大同煤矿集团有限责任公司。
井田面积104162；煤炭储量26 亿吨。
麻家梁矿井设计生产能力为10，同步建设洗选能力为10 的洗煤厂，服务年限827 年。
矿井采用立井双水平开拓，初期布置主立井、副立井、回风立井三个井筒,一个开采水平。
它是同煤集团11 个千万吨级矿井之一，是目前国内领先，世界一流的特大型立井。
2主立井概况主立井井筒净直径①9,井筒深度6028,担负全矿井原煤的提升及进风任务。
井筒内装备两对45 外动力卸载四绳提煤箕斗，一字形布置。
主立井提升设备为2台①57X4落地式多绳摩擦提升机，镜像对称布置于井筒两侧。
2设计内容简介21 提升容器主立井井筒直径① 9,提升容器选用两对45 外动力卸载四绳提煤箕斗,一字形布置,其中一对同侧装卸载,另一对异侧装卸载。
两对箕斗装载异侧,卸载同侧。
箕斗规格3080X 1500X 21600长X宽X高，箕斗总重75,分为上下两段，箕斗闸门采用上开式侧扇形结构，采用刚性罐道运行，井口上盘制动,井底下盘制动,滚轮罐耳采用浸油润滑滚轮罐耳。
为了解决多绳摩擦提升机各钢丝绳张力平衡问题, 首绳悬挂装置采用系列张力自动平衡悬挂装置, 尾绳悬挂装置采用3 个扁尾绳悬挂装置22 主立井井底工艺布置1 箕斗装载设备在井底的井筒两侧对应+665 水平东、西两条胶带大巷设有2 个井底煤仓,每个仓下设有一台甲带给料机。
煤仓下井底装载硐室内设有与2 对提煤箕斗相对应的两套独立的装载系统。
每套装载系统设有一台甲带给料机、一台装载带式输送机和一台定量斗,定量斗设带翻板的装载分岔溜槽。
