光栅尺安装及使用注意事项
光栅尺的安装步骤及要求
光栅尺的安装步骤及要求
以下是 9 条关于“光栅尺的安装步骤及要求”：
1. 首先得找个合适的地方安装呀，这就像给宝贝找个安稳的家一样重要呢！比如在机床上，那得确保安装平面干净光滑，可别随随便便就开始啦！
2. 然后呢，要把光栅尺小心翼翼地放上去，就像呵护小婴儿一样轻拿轻放，千万别粗鲁对待它哟！
3. 接下来呀，固定螺栓可不能马虎，要上紧但也别太紧了，这就如同系鞋带，松了不行，紧过头也不舒服啊，你说是不是？
4. 安装读数头的时候可得仔细了，这可关系到日后读数的准确性呢，可不能有一点偏差呀！
5. 别忘了连接电缆，这就像是给它接上生命线，一定要连接牢固，不然出问题了可咋办呢？
6. 在调整光栅尺的位置时，一定得有耐心呀，就像雕琢一件艺术品，得慢慢打磨才能完美呀！
7. 测试一下安装好没有也很关键啊，不测试咋知道行不行呢，这可不能偷懒呀！
8. 安装过程中要是遇到问题，可别慌张，冷静下来找解决办法，就像打怪升级一样，总会过关的嘛！
9. 最后我想说，认真仔细地安装光栅尺真的太重要啦，只有这样才能让它更好地发挥作用呀！
我的观点结论：光栅尺安装一定要严格按照步骤和要求来进行，才能确保其性能的良好发挥。

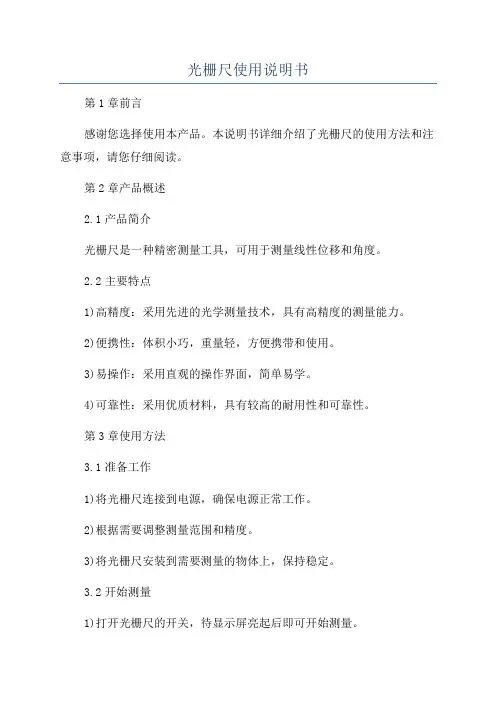

光栅尺使用说明书
光栅尺使用说明书第1章前言感谢您选择使用本产品。
本说明书详细介绍了光栅尺的使用方法和注意事项，请您仔细阅读。
第2章产品概述2.1产品简介光栅尺是一种精密测量工具，可用于测量线性位移和角度。
2.2主要特点1)高精度：采用先进的光学测量技术，具有高精度的测量能力。
2)便携性：体积小巧，重量轻，方便携带和使用。
3)易操作：采用直观的操作界面，简单易学。
4)可靠性：采用优质材料，具有较高的耐用性和可靠性。
第3章使用方法3.1准备工作1)将光栅尺连接到电源，确保电源正常工作。
2)根据需要调整测量范围和精度。
3)将光栅尺安装到需要测量的物体上，保持稳定。
3.2开始测量1)打开光栅尺的开关，待显示屏亮起后即可开始测量。
2)将光栅尺移动到需要测量的位置，并保持稳定。
3)读取显示屏上的数据，即可得到测量结果。
3.3结束测量1)在测量完成后，关闭光栅尺的开关。
2)断开光栅尺与电源的连接。
3)将光栅尺放置在干燥、清洁的地方，避免碰撞和摩擦。
第4章注意事项4.1使用环境1)光栅尺适用于室内环境使用，避免阳光直射和雨淋。
2)使用温度范围为0~40℃，湿度范围为10%~80%RH。
4.2使用方式1)使用前请先阅读本说明书，了解光栅尺的使用方法和注意事项。
2)操作时请保持手部干燥，避免划伤光栅尺表面。
3)避免将光栅尺与尖锐物体接触，以免损坏传感器部件。
4.3维护保养1)定期清洁光栅尺表面，可使用软布轻柔擦拭。
2)长时间不使用时，请将光栅尺放置在干燥、清洁的地方。
第5章常见问题解答Q:光栅尺的测量范围是多少？A: 光栅尺的标准测量范围为0~1000mm，但可根据需要进行调整。
Q:光栅尺的测量精度是多少？A: 光栅尺的标准测量精度为0.01mm，但可根据需要进行调整。
Q:光栅尺能测量角度吗？A:是的，光栅尺具有角度测量功能。
第6章售后服务以上即为光栅尺的使用说明书，希望能对您有所帮助。
祝您使用愉快！。

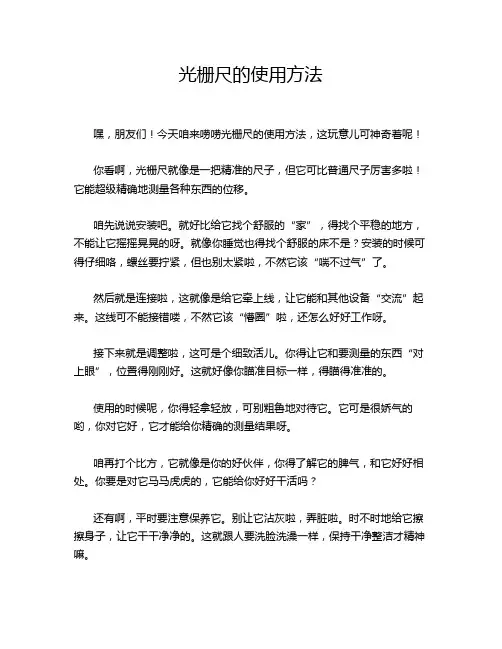

光栅尺的使用方法
光栅尺的使用方法
嘿，朋友们！今天咱来唠唠光栅尺的使用方法，这玩意儿可神奇着呢！
你看啊，光栅尺就像是一把精准的尺子，但它可比普通尺子厉害多啦！它能超级精确地测量各种东西的位移。
咱先说说安装吧。
就好比给它找个舒服的“家”，得找个平稳的地方，不能让它摇摇晃晃的呀。
就像你睡觉也得找个舒服的床不是？安装的时候可得仔细咯，螺丝要拧紧，但也别太紧啦，不然它该“喘不过气”了。
然后就是连接啦，这就像是给它牵上线，让它能和其他设备“交流”起来。
这线可不能接错喽，不然它该“懵圈”啦，还怎么好好工作呀。
接下来就是调整啦，这可是个细致活儿。
你得让它和要测量的东西“对上眼”，位置得刚刚好。
这就好像你瞄准目标一样，得瞄得准准的。
使用的时候呢，你得轻拿轻放，可别粗鲁地对待它。
它可是很娇气的哟，你对它好，它才能给你精确的测量结果呀。
咱再打个比方，它就像是你的好伙伴，你得了解它的脾气，和它好好相处。
你要是对它马马虎虎的，它能给你好好干活吗？
还有啊，平时要注意保养它。
别让它沾灰啦，弄脏啦。
时不时地给它擦擦身子，让它干干净净的。
这就跟人要洗脸洗澡一样，保持干净整洁才精神嘛。
你想想，要是你用着一个脏兮兮的光栅尺，那测量出来的结果能靠谱吗？
总之呢，使用光栅尺可得细心、耐心，把它当成宝贝一样对待。
这样它才能发挥出最大的作用，帮你精确地完成各种测量任务呀！咱可别小瞧了这小小的光栅尺，它在很多领域可都是大功臣呢！所以啊，朋友们，好好和它相处吧，让它为我们的工作和生活助力！。
5S光栅尺的安装
5S角度控制盘形光栅尺的安装步骤
5S光栅尺的安装主要包括标尺光栅盘、光栅读数盘以及光栅读数盘固定盘的安装。
安装主要注意的是标尺光栅盘与光栅读数盘之间的距离和平面平行度，两者之间的距离由安装用的间隙调整纸片控制，使调整纸片刚好塞到间隙中。
标尺光栅盘光栅读数盘间隙调整纸
安装步骤：
1、安装标尺光栅盘
标尺光栅盘一般安装在机床活动（旋转）部件上，表面有镀铬层。
通过八个螺栓安装在蜗轮旋转体上，尽量保证读数盘盘面与分油轴的垂直，在垂直偏差较大的情况下，通过在接触面处垫铜皮或者打磨来调整垂直度。
2、安装光栅读数盘
光栅读数盘先安装在固定盘上，然后通过内侧螺
孔安装到分油轴轴套上。
然后安装固定盘，通过
垫铜片或者磨削调整标尺光栅盘与光栅读数盘之间的距离以及两平面平面平行度。
a)预安装固定盘，
b)用量块测量固定盘内平面到光栅读数盘之间的距离，分别于1/4
圆处测量，并做记录。
c)测量标尺光栅盘厚度，做记录10mm（也分不同的部位进行测量，
看是否存在很大偏差）。
d)测量间隙调整用纸厚度0.25mm
3、 数据整合，分析处理，安装
以此数据进行垫铜片或者用砂纸打磨表面（注意：固定盘安装时要对准相应的测量数据）
安装完毕之后用0.25mm 间隙调整卡片进行检验。
4、 调试
安装完成，上机进行调试。
光栅尺安装方法
光栅尺安装方法嘿，朋友们！今天咱就来唠唠光栅尺安装方法这档子事儿。
你说这光栅尺啊，就好比是机器的眼睛，能让机器精准地知道自己的位置和动作呢。
那要怎么把这双“眼睛”安好呢？先得找个合适的地儿呀。
就跟你找睡觉的床一样，得平平整整，舒舒服服的。
安装面可不能有坑坑洼洼，不然这“眼睛”看东西能准嘛！然后呢，把光栅尺轻轻放上去，就像你把宝贝玩意儿小心翼翼搁在架子上一样。
这时候可别毛手毛脚的，得温柔点儿。
接着，把固定螺丝拧上，可别拧太紧咯，不然会把它弄疼的呀。
再来说说读数头的安装吧。
这读数头就像是“眼睛”的晶状体，得对准了光栅尺才行。
你想想，要是晶状体歪了，那能看清东西吗？把读数头轻轻靠上去，调整好位置，让它和光栅尺亲密无间地配合。
安装过程中，你得时刻留意呀，就像你走路得看着脚下别摔跟头一样。
看看有没有哪儿没对齐，有没有哪儿松动了。
要是出了岔子，那可就麻烦啦。
还有啊，安装的时候别心急，别想着一下子就弄好。
这又不是赛跑，急啥呀。
慢慢来，一步一步稳稳当当的，才能把这光栅尺装好。
等都安装好了，你可得好好检查检查。
就像你出门前得照照镜子，看看自己穿戴整齐没有。
看看这“眼睛”是不是能正常工作，读数是不是准确。
要是有问题，赶紧调整，可别等用的时候才发现不行。
总之啊，安装光栅尺就跟你做一件精细的手工活儿一样，得细心，得耐心。
你要是马马虎虎的，它可就不好好给你干活啦！咱得把它伺候好了，它才能给咱好好服务呀，对不对？大家可别嫌我啰嗦，这都是经验之谈呐！希望大家都能顺顺利利地把光栅尺安装好，让机器们都能拥有明亮的“眼睛”，精准地工作！。
光栅尺使用方法
光栅尺使用方法嘿，朋友们！今天咱就来聊聊光栅尺这玩意儿的使用方法。
你说这光栅尺啊，就像是一个超级精确的“测量小精灵”。
它能把那些微小的位移变化都给你明明白白地记录下来。
那怎么用它呢？首先，你得把它安装在合适的地方呀。
就像给一个小宝贝找个舒服的小窝一样，得安稳，不能晃来晃去的。
安装的时候可得仔细咯，螺丝要拧紧，位置要摆正，不然它可就不好好工作啦！然后呢，就是连接的问题啦。
这就好比是给它接上“生命线”，让它能和其他设备沟通交流。
线要接对，不能接错喽，不然它就“懵圈”啦。
接下来，就是设置的事儿了。
这就像给它设定一个小目标，告诉它要干啥，怎么干。
参数要设置准确，不然它测量出来的数据可就不靠谱啦。
在使用过程中，你得好好爱护它呀。
别让它磕着碰着，别让灰尘啊啥的弄脏了它。
就跟咱爱护自己的宝贝似的，得精心照料。
你想想，要是你不好好对它，它能好好给你干活儿吗？那肯定不能啊！使用光栅尺的时候，还得注意环境哦。
别在温度变化太大的地方，也别在太潮湿或者太干燥的环境里。
它也会“不开心”的，一不开心就不好好工作啦。
就好比你让一个人在又冷又热又潮的地方待着，他能舒服吗？能好好干活儿吗？还有啊，定期给它做个“体检”，检查检查有没有啥问题。
要是有问题赶紧解决，别等它“生病”严重了才重视。
总之呢，使用光栅尺就得细心、耐心，把它当成你的好伙伴。
这样它才能好好地帮你测量，给你提供准确的数据呀。
可别小瞧了这个小小的光栅尺，它在很多领域都有着大用处呢！你说是不是？所以啊，咱可得好好对待它，让它发挥出最大的作用！。
光栅尺安装说明书
光栅尺安装说明郑重声明！！！（此安装步骤仅供参考，由于机床结构不同，安装时要灵活运用。
按照此步骤安装所引起的光栅尺损坏，本公司概不负责。
本说明的最终解释权归本公司所有）。
1：铣床X轴安装步骤：铣床X轴的工作行程最长，一般情况下，为便于操作。
光栅尺体安装在工作合的内侧面上。
读数头安装在横拖板内侧面上。
铣床X轴安装步骤如下：（1）：选位摇动机床横向手轮，使X轴归正，，负方向达到最大行程，确定尺身和读数头的位置。
清洁机床安装部位。
（2）：画线用卡尺量出工作台厚度80mm。
工作台上表面为基准面，距上表面60mm 处画线，距上表面87.5mm处画线交横拖板的垂直平分线于一点，交点为圆心30mm为半径画线，将光栅尺身贴在安装面上，尺身底面与工作台底面平齐。
画出两安装孔位置。
（见图1.1）（3）：钻孔，攻丝用D4.2的钻头钻尺身两安装孔和读数头两安装孔。
深度15mm。
用M5的丝锥攻尺身两安装孔和读数头两安装孔。
深度10mm。
表面去毛刺，去污迹。
（3）：安装尺身用M5×15的螺钉连同弹簧垫圈，平垫圈安装尺身。
（见图1.2）图1.1图1.2（5）：检测调校光学尺高低和水平时，必须以光学尺的长度中心取两边对称点作为调校基准点，任一光学尺不论在调校高低和水平方向时，最后调节范围对尺身而言，以表头距尺身两端距离各不超过20mm为准，对读数头而言，在两个四方基准面之间。
（见图1. 3）检测高低和水平方向相对于机床导轨平行度小于0.15mm。
（见图1. 4）图1. 4（6）：安装读数头。
用M5×35螺钉，弹簧垫圈，平垫圈固定读数头。
要求读数头和尺身高低方向间隙在1.2-1.5mm。
（见图1.5）图1.5(7):检测读数头安装面a：若尺身安装面与读数头安装面互相平行，安装面之间的平行度小于0.1mm。
（见图1.6）b：若尺身安装面和读数头安装面互相垂直，安装面之间的垂直度小于0.1mm。
（见图1. 7）c：读数头和尺身水平方向错位1.5mm。
深圳市道尔电子 光栅尺安装 说明书
深圳市道尔电子科技有限公司光栅尺安装说明书深圳市道尔电子科技有限公司深圳市龙岗区爱联嶂背第二工业区创业2路26号电话：0755-******** 传真：0755-******** E-mail:info@安装说明A.注意事项:1.光栅尺的有效行程必须大于所安装目标机械的有效行程（至少10mm），如图所示：2.为了保证光栅尺使用安全可靠，避免任何错位或存在不安全因素的可能性，光栅尺应尽可能安装在平面上。
在目标机器没有平坦的表面可用的情况下，加工平钢块或其他金属作为填料来保证提供安装面。
读数头应安装在一个平面上。
3. 光栅尺安装必须确保各个被测面的杠杆平衡，从被测点到另外一端必须保证误差值>0.15mm4.以下注意事项，必须选择适当的安装位置(1)光栅尺应安装到一个加工表面。
(2)光栅尺及数值获取插座的安装应避免直接接触到金属屑、油、水、灰尘或其他物质。
以确保光栅尺能正常工作。
(3)在没有安装平面的情况下，应该制作一个标准金属托板，以保证能提供一个标准的安装位置安装块(4)尺罩和尺体之间应该确保有3mm的间隙5.所有螺丝孔的螺纹必须有至少6个螺纹，让螺丝牢固地固定到螺纹孔。
对于所需要承载负荷较大的，螺纹孔必须有至少8个螺纹，攻丝的孔必须去毛刺和清除干净铁屑才可安装。
6.有效合理的布置固定光栅尺传输电缆，下图是电缆允许的弯曲半径。
7.有效的接地是非常重要的抗干扰手段，接地电阻必须小于1.0欧姆。
8. 确保水平面和垂直面应在允许的平衡度（<0.15mm）.B.安装标准及要求1. 安装面的要求a)如果安装面是平行，如图A和B所示，两个安装面的平行度应小于0.1毫米。
b)如果安装面互相垂直的，如图C所示，两个安装面垂直度必须小于0.1毫米。
2.定位误差这是非常重要的，光栅尺运行轨迹必须和目标安装机床运行轨迹一致。
.对于光栅尺行程小于950毫米的，两者的运行轨迹最大误差必须小于0.15mm。
对于光栅尺行程超过950毫米的，最大对齐平行度误差必须小于0.1mm3.光栅尺和读数头:(1)尺体和读数头之间的间隙必须保持在0.8毫米到1.5毫米之间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光栅尺安装及使用注意事项
光栅尺，也称为光栅尺位移传感器（光栅尺传感器），是利用光栅的光学原理工作的测量反馈装置。
光栅尺经常应用于数控机床的闭环伺服系统中，可用作直线位移或者角位移的检测。
其测量输出的信号为数字脉冲，具有检测范围大，检测精度高，响应速度快的特点。
例如，在数控机床中常用于对刀具和工件的坐标进行检测，来观察和跟踪走刀误差，以起到一个补偿刀具的运动误差的作用。
光栅尺线位移传感器的安装比较灵活，可安装在机床的不同部位。
一般将主尺安装在机床的工作台（滑板）上，随机床走刀而动，读数头固定在床身上，尽可能使读数头安装在主尺的下方。
其安装方式的选择必须注意切屑、切削液及油液的溅落方向。
如果由于安装位置限制必须采用读数头朝上的方式安装时，则必须增加辅助密封装置。
另外，一般情况下，读数头应尽量安装在相对机床静止部件上，此时输出导线不移动易固定，而尺身则应安装在相对机床运动的部件上（如滑板）。
1、光栅尺线位移传感器安装基面
安装光栅尺传感器时，不能直接将传感器安装在粗糙不平的机床身上，更不能安装在打底涂漆的机床身上。
光栅主尺及读数头分别安装在机床相对运动的两个部件上。
用千分表检查机床工作台的主尺安装面与导轨运动的方向平行度。
千分表固定在床身上，移动工作台，要求达到平行度为0.1mm/1000mm以内。
如果不能达到这个要求，则需设计加工一件光栅尺基座。
基座要求做到：（1）应加一根与光栅尺尺身长度相等的基座（最好基座长出光栅尺50mm左右）。
（2）该基座通过铣、磨工序加工，保证其平面平行度0.1mm/1000mm以内。
另外，还需加工一件与尺身基座等高的读数头基座。
读数头的基座与尺身的基座总共误差不得大于±0.2mm。
安装时，调整读数头位置，达到读数头与光栅尺尺身的平行度为0.1mm左右，读数头与光栅尺尺身之间的间距为1-1.5mm左右。
2、光栅尺线位移传感器主尺安装
将光栅主尺用M4螺钉上在机床安装的工作台安装面上，但不要上紧，把千分表固定在床身上，移动工作台（主尺与工作台同时移动）。
用千分表测量主尺平面与机床导轨运动方向的平行度，调整主尺M4螺钉位置，使主尺平行度满足0.1mm/1000mm以内时，把M2螺钉彻底上紧。
在安装光栅主尺时，应注意如下三点：
（1）在装主尺时，如安装超过1.5M以上的光栅时，不能象桥梁式只安装两端头，尚需在整个主尺尺身中有支撑。
（2）在有基座情况下安装好后，最好用一个卡子卡住尺身中点（或几点）。
（3）不能安装卡子时，最好用玻璃胶粘住光栅尺身，使基尺与主尺固定好。
3、光栅尺线位移传感器读数头的安装
在安装读数头时，首先应保证读数头的基面达到安装要求，然后再安装读数头，其安装方法与主尺相似。
最后调整读数头，使读数头与光栅主尺平行度保证在0.1mm之内，其读数头与主尺的间隙控制在1～1.5mm以内。
4、光栅尺线位移传感器限位装置
光栅线位移传感器全部安装完以后，一定要在机床导轨上安装限位装置，以免机床加工产品移动时读数头冲撞到主尺两端，从而损坏光栅尺。
另外，用户在选购光栅线位移传感器时，应尽量选用超出机床加工尺寸100mm左右的光栅尺，以留有余量。
5、光栅尺线位移传感器检查
光栅线位移传感器安装完毕后，可接通数显表，移动工作台，观察数显表计数是否正常。
在机床上选取一个参考位置，来回移动工作点至该选取的位置。
数显表读数应相同（或回零）。
另外也可使用千分表（或百分表），使千分表与数显表同时调至零（或记忆起始数据），往返多次后回到初始位置，观察数显表与千分表的数据是否一致。
通过以上工作，光栅尺线位移传感器的安装就完成了。
但对于一般的机床加工环境来讲，铁屑、切削液及油污较多。
因此，传感器应附带加装护罩，护罩的设计是按照传感器的外形截面放大留一定的空间尺寸确定，护罩通常采用橡皮密封，使其具备一定的防水防油能力。
使用注意事项
（1）光栅尺传感器与数显表插头座插拔时应关闭电源后进行。
（2）尽可能外加保护罩，并及时清理溅落在尺上的切屑和油液，严格防止任何异物进入光栅尺传感器壳体内部。
（3）定期检查各安装联接螺钉是否松动。
（4）为延长防尘密封条的寿命，可在密封条上均匀涂上一薄层硅油，注意勿溅落在玻璃光栅刻划面上。
（5）为保证光栅尺传感器使用的可靠性，可每隔一定时间用乙醇混合液（各50%）清洗擦拭光栅尺面及指示光栅面，保持玻璃光栅尺面清洁。
（6）光栅尺传感器严禁剧烈震动及摔打，以免破坏光栅尺，如光栅尺断裂，光栅尺传感器即失效了。
（7）不要自行拆开光栅尺传感器，更不能任意改动主栅尺与副栅尺的相对间距，否则一方面可能破坏光栅尺传感器的精度；另一方面还可能造成主栅尺与副栅尺的相对摩擦，损坏铬层也就损坏了栅线，以而造成光栅尺报废。
（8）应注意防止油污及水污染光栅尺面，以免破坏光栅尺线条纹分布，引起测量误差。
（9）光栅尺传感器应尽量避免在有严重腐蚀作用的环境中工作，以免腐蚀光栅铬层及光栅尺表面，破坏光栅尺质量。
