集成电路设计习题答案-章 精品
集成电路版图设计习题答案第二章集成电路制造工艺
集成电路版图设计习题答案第2章 集成电路制造工艺【习题答案】1．硅片制备主要包括（直拉法）、（磁控直拉法）和（悬浮区熔法）等三种方法。
2．简述外延工艺的用途。
答：外延工艺的应用很多。
外延硅片可以用来制作双极型晶体管，衬底为重掺杂的硅单晶（n +），在衬底上外延十几个微米的低掺杂的外延层（n ），双极型晶体管（NPN ）制作在外延层上，其中b 为基极，e 为发射极，c 为集电极。
在外延硅片上制作双极型晶体管具有高的集电结电压，低的集电极串联电阻，性能优良。
使用外延硅片可以解决增大功率和提高频率对集电区电阻要求上的矛盾。
图 外延硅片上的双极型晶体管集成电路制造中，各元件之间必须进行电学隔离。
利用外延技术的PN 结隔离是早期双极型集成电路常采用的电隔离方法。
利用外延硅片制备CMOS 集成电路芯片可以避免闩锁效应，避免硅表面氧化物的淀积，而且硅片表面更光滑，损伤小，芯片成品率高。
外延工艺已经成为超大规模CMOS 集成电路中的标准工艺。
3．简述二氧化硅薄膜在集成电路中的用途。
答：二氧化硅是集成电路工艺中使用最多的介质薄膜，其在集成电路中的应用也非常广泛。
二氧化硅薄膜的作用包括：器件的组成部分、离子注入掩蔽膜、金属互连层之间的绝缘介质、隔离工艺中的绝缘介质、钝化保护膜。
4．为什么氧化工艺通常采用干氧、湿氧相结合的方式？答：干氧氧化就是将干燥纯净的氧气直接通入到高温反应炉内，氧气与硅表面的原子反应生成二氧化硅。
其特点：二氧化硅结构致密、均匀性和重复性好、针孔密度小、掩蔽能力强、与光刻胶粘附良好不易脱胶；生长速率慢、易龟裂不宜生长厚的二氧化硅。
湿氧氧化就是使氧气先通过加热的高纯去离子水（95℃），氧气中携带一定量的水汽，使氧化气氛既含有氧，又含有水汽。
因此湿氧氧化兼有干氧氧化和en +SiO 2n -Si 外延层 n +Si 衬底水汽氧化的作用，氧化速率和二氧化硅质量介于二者之间。
实际热氧化工艺通常采用干、湿氧交替的方式进行。
集成电路设计基础 课后答案
班级：通信二班姓名：赵庆超学号：200712012977，版图设计中整体布局有哪些注意事项？答：1版图设计最基本满足版图设计准则，以提高电路的匹配性能，抗干扰性能和高频工作性能。
2 整体力求层次化设计，即按功能将版图划分为若干子单元，每个子单元又可能包含若干子单元，从最小的子单元进行设计，这些子单元又被调用完成较大单元的设计，这种方法大大减少了设计和修改的工作量，且结构严谨，层次清晰。
3 图形应尽量简洁，避免不必要的多边形，对连接在一起的同一层应尽量合并，这不仅可减小版图的数据存储量，而且版图一模了然。
4 在构思版图结构时，除要考虑版图所占的面积，输入和输出的合理分布，较小不必要的寄生效应外，还应力求版图与电路原理框图保持一致（必要时修改框图画法），并力求版图美观大方。
8，版图设计中元件布局布线方面有哪些注意事项？答：1 各不同布线层的性能各不相同，晶体管等效电阻应大大高于布线电阻。
高速电路，电荷的分配效应会引起很多问题。
2 随器件尺寸的减小，线宽和线间距也在减小，多层布线层之间的介质层也在变薄，这将大大增加布线电阻和分布电阻。
3 电源线和地线应尽可能的避免用扩散区和多晶硅布线，特别是通过较大电流的那部分电源线和地线。
因此集成电路的版图设计电源线和地线多采用梳状布线，避免交叉，或者用多层金属工艺，提高设计布线的灵活性。
4 禁止在一条铝布线的长信号霞平行走过另一条用多晶硅或者扩散区布线的长信号线。
因为长距离平行布线的两条信号线之间存在着较大的分布电容，一条信号线会在另一条信号线上产生较大的噪声，使电路不能正常工作。
、5 压点离开芯片内部图形的距离不应少于20um，以避免芯片键和时，因应力而造成电路损坏。

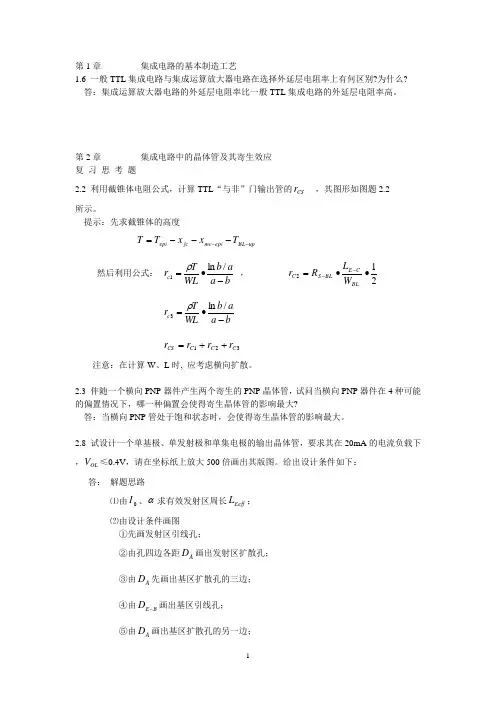

半导体集成电路+习题答案
第1章 集成电路的基本制造工艺1.6 一般TTL 集成电路与集成运算放大器电路在选择外延层电阻率上有何区别?为什么? 答：集成运算放大器电路的外延层电阻率比一般TTL 集成电路的外延层电阻率高。
第2章 集成电路中的晶体管及其寄生效应复 习 思 考 题2.2 利用截锥体电阻公式，计算TTL “与非”门输出管的CS r ，其图形如图题2.2 所示。
提示：先求截锥体的高度up BL epi m c jc epi T x x T T -----=然后利用公式： b a a b WL T r c -∙=/ln 1ρ ， 212∙∙=--BL C E BL S C W L R r ba ab WL Tr c -∙=/ln 3ρ 321C C C CS r r r r ++=注意：在计算W 、L 时, 应考虑横向扩散。
2.3 伴随一个横向PNP 器件产生两个寄生的PNP 晶体管，试问当横向PNP 器件在4种可能的偏置情况下，哪一种偏置会使得寄生晶体管的影响最大?答：当横向PNP 管处于饱和状态时，会使得寄生晶体管的影响最大。
2.8 试设计一个单基极、单发射极和单集电极的输出晶体管，要求其在20mA 的电流负载下 ，OL V ≤0.4V ，请在坐标纸上放大500倍画出其版图。
给出设计条件如下：答： 解题思路⑪由0I 、α求有效发射区周长Eeff L ；⑫由设计条件画图①先画发射区引线孔；②由孔四边各距A D 画出发射区扩散孔；③由A D 先画出基区扩散孔的三边；④由B E D -画出基区引线孔；⑤由A D 画出基区扩散孔的另一边；⑥由A D 先画出外延岛的三边；⑦由C B D -画出集电极接触孔；⑧由A D 画出外延岛的另一边；⑨由I d 画出隔离槽的四周；⑩验证所画晶体管的CS r 是否满足V V O L 4.0≤的条件，若不满足，则要对所作的图进行修正，直至满足V V O L 4.0≤的条件。
（CS C O L r I V V 00ES += 及己知V V C 05.00ES =）第3章 集成电路中的无源元件复 习 思 考 题3.3 设计一个4k Ω的基区扩散电阻及其版图。
集成电路版图设计习题答案第九章集成电路版图设计实例
第9章集成电路版图设计实例【习题答案】1．版图设计关于数字地和模拟地的考虑事项是什么？答：一般的模拟集成电路中，通常既有数字信号又有模拟信号，数字信号和模拟信号之间容易发生干扰。
在版图设计过程中，还要考虑地噪声对电路的影响。
即在整体版图的设计中，需着重考虑电路噪声问题，按照尽量降低噪声的原则进行电路的整体布局。
首先，在总体版图的布局上，尽量将数字部分远离模拟部分，如果总体电路中模拟部分偏多，则在版图设计中将数字部分放在靠边的位置，而且把模拟部分中最容易被数字干扰的部分放到离数字部分最远的位置，同时在数字部分和模拟部分中间用接地的衬底接触来进行隔离，反之亦然。
其次，采用隔离环设计，对每个单元模块都用一层接地的衬底接触，一层接电源的N阱构成的隔离环来进行隔离。
对于整个模拟部分和数字也分别采用相同的隔离环隔离，数字电路的隔离环可以吸收数字电路的衬底噪声，从而可以减少通过衬底串扰到模拟电路的衬底噪声。
隔离环包的层数越多，理论上吸收衬底噪声效果越好。
但是要避免数字电路的p隔离环紧靠模拟电路的p型隔离环，因为在这种情况下数字地的噪声会串扰到模拟地。
从而使模拟地受到干扰。
最后，除了数字模块之外的其它单元模块尽量将距离缩短，这样一方面能尽量地减少互连线经过别的区域引入噪声，同时也能降低引线过长引起电压信号的衰减。
2．总结自己的版图设计技巧和经验。
3. 共质心MOS管设计时的注意事项是什么？答：低精度要求可采用一维共质心，高精度要求必须采用二维共质心。
共质心设计时需保证MO管的对称性和电流通路的对称性。
4. 静电保护的种类以及版图设计注意事项。
答：常用的二极管式的静电保护分为两种方式，一种是用MOS晶体管连接成二极管形式的静电保护，一种利用CMOS工艺中二极管的静电保护。
在MOS型静电保护版图设计中，主要考虑以下几点：●MOS管要分成多个管，叉指结构，以便形成多支路共同放电。
●因为放电瞬间流经MOS管的电流特别大，构成整个放电通路的任何导线的宽度一定要有足够保证，而且CMOS工艺对于每个接触孔能通过的电流密度还有要求，因此还要保证放电通路导线上孔的数目应尽量多。
集成电路设计习题答案-章精品
集成电路设计习题答案-章精品CH11．按规模划分，集成电路的发展已经经历了哪几代？它的发展遵循了一条业界著名的定律，请说出是什么定律？晶体管-分立元件-SSI-MSI-LSI-VLSI-ULSI-GSI-SOC。
MOORE 定律2．什么是无生产线集成电路设计？列出无生产线集成电路设计的特点和环境。
拥有设计人才和技术，但不拥有生产线。
特点：电路设计，工艺制造，封装分立运行。
环境：IC产业生产能力剩余，人们需要更多的功能芯片设计3．多项目晶圆（MPW）技术的特点是什么？对发展集成电路设计有什么意义？MPW：把几到几十种工艺上兼容的芯片拼装到一个宏芯片上，然后以步行的方式排列到一到多个晶圆上。
意义：降低成本。
4．集成电路设计需要哪四个方面的知识？系统，电路，工具，工艺方面的知识CH21．为什么硅材料在集成电路技术中起着举足轻重的作用?原材料来源丰富，技术成熟，硅基产品价格低廉2．GaAs和InP材料各有哪些特点? P10,113．怎样的条件下金属与半导体形成欧姆接触？怎样的条件下金属与半导体形成肖特基接触？接触区半导体重掺杂可实现欧姆接触，金属与掺杂半导体接触形成肖特基接触4．说出多晶硅在CMOS工艺中的作用。
P135．列出你知道的异质半导体材料系统。
GaAs/AlGaAs, InP/ InGaAs, Si/SiGe,6．SOI材料是怎样形成的，有什么特点?SOI绝缘体上硅，可以通过氧隔离或者晶片粘结技术完成。
特点：电极与衬底之间寄生电容大大减少，器件速度更快，功率更低7. 肖特基接触和欧姆型接触各有什么特点？肖特基接触：阻挡层具有类似PN结的伏安特性。
欧姆型接触：载流子可以容易地利用量子遂穿效应相应自由传输。
8. 简述双极型晶体管和MOS晶体管的工作原理。
P19,21CH31．写出晶体外延的意义，列出三种外延生长方法，并比较各自的优缺点。
意义：用同质材料形成具有不同掺杂种类及浓度而具有不同性能的晶体层。

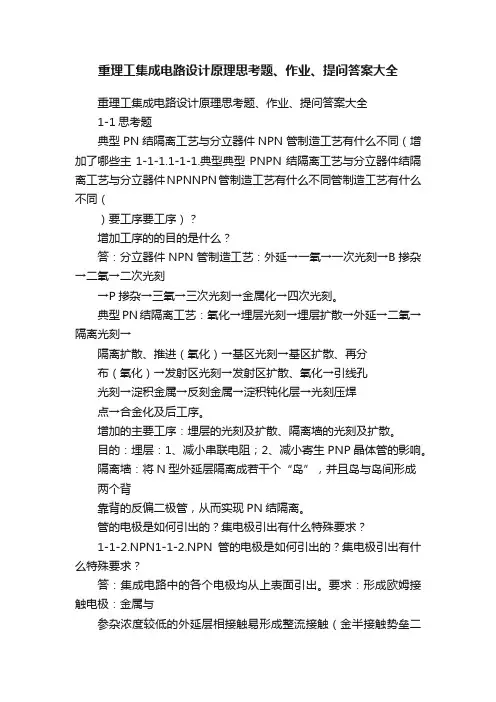

重理工集成电路设计原理思考题、作业、提问答案大全
重理工集成电路设计原理思考题、作业、提问答案大全重理工集成电路设计原理思考题、作业、提问答案大全1-1思考题典型PN结隔离工艺与分立器件NPN管制造工艺有什么不同（增加了哪些主1-1-1.1-1-1.典型典型PNPN结隔离工艺与分立器件结隔离工艺与分立器件NPNNPN管制造工艺有什么不同管制造工艺有什么不同（）要工序要工序）？增加工序的的目的是什么？答：分立器件NPN管制造工艺：外延→一氧→一次光刻→B掺杂→二氧→二次光刻→P掺杂→三氧→三次光刻→金属化→四次光刻。
典型PN结隔离工艺：氧化→埋层光刻→埋层扩散→外延→二氧→隔离光刻→隔离扩散、推进（氧化）→基区光刻→基区扩散、再分布（氧化）→发射区光刻→发射区扩散、氧化→引线孔光刻→淀积金属→反刻金属→淀积钝化层→光刻压焊点→合金化及后工序。
增加的主要工序：埋层的光刻及扩散、隔离墙的光刻及扩散。
目的：埋层：1、减小串联电阻；2、减小寄生PNP晶体管的影响。
隔离墙：将N型外延层隔离成若干个“岛”，并且岛与岛间形成两个背靠背的反偏二极管，从而实现PN结隔离。
管的电极是如何引出的？集电极引出有什么特殊要求？1-1-2.NPN1-1-2.NPN管的电极是如何引出的？集电极引出有什么特殊要求？答：集成电路中的各个电极均从上表面引出。
要求：形成欧姆接触电极：金属与参杂浓度较低的外延层相接触易形成整流接触（金半接触势垒二极管）。
因此，外延层电极引出处应增加浓扩散。
典型PN结隔离工艺中隔离扩散为什么放在基区扩散之前而不放在基区扩1-1-3.1-1-3.典型典型PNPN结隔离工艺中隔离扩散为什么放在基区扩散之前而不放在基区扩散或发射区扩散之后？答：由于隔离扩散深度较深，基区扩散深度相对较浅。
放在基区扩散之前，以防后工序对隔离扩散区产生影响。
1-1作业典型PN结隔离工艺中器件之间是如何实现隔离的？1-1-1.1-1-1.典型典型PNPN结隔离工艺中器件之间是如何实现隔离的？答：在N型外延层中进行隔离扩散，并且扩穿外延层，与P型衬底连通，从而将N型外延层划分为若干个“岛”；同时，将隔离区接最低电位，使岛与岛之间形成两个背靠背的反偏二极管，从而岛与岛互不干涉、互不影响。
(完整版)集成电路设计复习题及解答
集成电路设计复习题绪论1．画出集成电路设计与制造的主要流程框架。
2．集成电路分类情况如何？集成电路设计1．层次化、结构化设计概念，集成电路设计域和设计层次2．什么是集成电路设计？集成电路设计流程。
（三个设计步骤：系统功能设计逻辑和电路设计版图设计）3．模拟电路和数字电路设计各自的特点和流程4．版图验证和检查包括哪些内容？如何实现？5．版图设计规则的概念，主要内容以及表示方法。
为什么需要指定版图设计规则？6．集成电路设计方法分类？（全定制、半定制、PLD）7．标准单元/门阵列的概念，优点/缺点，设计流程8．PLD设计方法的特点，FPGA/CPLD的概念9．试述门阵列和标准单元设计方法的概念和它们之间的异同点。
10．标准单元库中的单元的主要描述形式有哪些？分别在IC设计的什么阶段应用？11．集成电路的可测性设计是指什么？Soc设计复习题1.什么是SoC？2.SoC设计的发展趋势及面临的挑战？3.SoC设计的特点?4.SoC设计与传统的ASIC设计最大的不同是什么？5.什么是软硬件协同设计？6.常用的可测性设计方法有哪些？7. IP的基本概念和IP分类8.什么是可综合RTL代码?9.么是同步电路，什么是异步电路，各有什么特点？10.逻辑综合的概念。
11.什么是触发器的建立时间（Setup Time），试画图进行说明。
12.什么是触发器的保持时间（Hold Time），试画图进行说明。
13. 什么是验证，什么是测试，两者有何区别？14.试画图简要说明扫描测试原理。
绪论1、 画出集成电路设计与制造的主要流程框架。
2、集成电路分类情况如何？集成电路设计1． 层次化、结构化设计概念，集成电路设计域和设计层次分层分级设计和模块化设计．将一个复杂的集成电路系统的设计问题分解为复杂性较低的设计级别，⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎧⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⎩⎨⎧⎩⎨⎧⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎨⎧⎩⎨⎧⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⎩⎨⎧⎪⎩⎪⎨⎧按应用领域分类数字模拟混合电路非线性电路线性电路模拟电路时序逻辑电路组合逻辑电路数字电路按功能分类GSI ULSI VLSI LSI MSI SSI 按规模分类薄膜混合集成电路厚膜混合集成电路混合集成电路B iCMOS B iMOS 型B iMOS CMOS NMOS PMOS 型MOS双极型单片集成电路按结构分类集成电路这个级别可以再分解到复杂性更低的设计级别；这样的分解一直继续到使最终的设计级别的复杂性足够低，也就是说，能相当容易地由这一级设计出的单元逐级组织起复杂的系统。
(整理)集成电路设计习题答案1-5章
CH11．按规模划分，集成电路的发展已经经历了哪几代？它的发展遵循了一条业界著名的定律，请说出是什么定律？晶体管-分立元件-SSI-MSI-LSI-VLSI-ULSI-GSI-SOC。
MOORE定律2．什么是无生产线集成电路设计？列出无生产线集成电路设计的特点和环境。
拥有设计人才和技术，但不拥有生产线。
特点：电路设计，工艺制造，封装分立运行。
环境：IC产业生产能力剩余，人们需要更多的功能芯片设计3．多项目晶圆（MPW）技术的特点是什么？对发展集成电路设计有什么意义？MPW：把几到几十种工艺上兼容的芯片拼装到一个宏芯片上，然后以步行的方式排列到一到多个晶圆上。
意义：降低成本。
4．集成电路设计需要哪四个方面的知识？系统，电路，工具，工艺方面的知识CH21．为什么硅材料在集成电路技术中起着举足轻重的作用 ?原材料来源丰富，技术成熟，硅基产品价格低廉2．GaAs和InP材料各有哪些特点? P10,11 3．怎样的条件下金属与半导体形成欧姆接触？怎样的条件下金属与半导体形成肖特基接触？接触区半导体重掺杂可实现欧姆接触，金属与掺杂半导体接触形成肖特基接触4．说出多晶硅在CMOS工艺中的作用。
P13 5．列出你知道的异质半导体材料系统。
GaAs/AlGaAs, InP/ InGaAs, Si/SiGe, 6．SOI材料是怎样形成的，有什么特点?SOI绝缘体上硅，可以通过氧隔离或者晶片粘结技术完成。
特点：电极与衬底之间寄生电容大大减少，器件速度更快，功率更低7. 肖特基接触和欧姆型接触各有什么特点？肖特基接触：阻挡层具有类似PN结的伏安特性。
欧姆型接触：载流子可以容易地利用量子遂穿效应相应自由传输。
8. 简述双极型晶体管和MOS晶体管的工作原理。
P19,21CH31．写出晶体外延的意义，列出三种外延生长方法，并比较各自的优缺点。
意义：用同质材料形成具有不同掺杂种类及浓度而具有不同性能的晶体层。
外延方法:液态生长，气相外延生长，金属有机物气相外延生长2．写出掩膜在IC制造过程中的作用，比较整版掩膜和单片掩膜的区别，列举三种掩膜的制造方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CH1
1．按规模划分，集成电路的发展已经经历了哪几代？它的发展遵循了一条业界著名的定律，请说出是什么定律？
晶体管-分立元件-SSI-MSI-LSI-VLSI-ULSI-GSI-SOC。
MOORE定律
2．什么是无生产线集成电路设计？列出无生产线集成电路设计的特点和环境。
拥有设计人才和技术，但不拥有生产线。
特点：电路设计，工艺制造，封装分立运行。
环境：IC产业生产能力剩余，人们需要更多的功能芯片设计
3．多项目晶圆（MPW）技术的特点是什么？对发展集成电路设计有什么意义？
MPW：把几到几十种工艺上兼容的芯片拼装到一个宏芯片上，然后以步行的方式排列到一到多个晶圆上。
意义：降低成本。
4．集成电路设计需要哪四个方面的知识？
系统，电路，工具，工艺方面的知识
CH2
1．为什么硅材料在集成电路技术中起着举足轻重的作用?
原材料来源丰富，技术成熟，硅基产品价格低廉
2．GaAs和InP材料各有哪些特点? P10,11
3．怎样的条件下金属与半导体形成欧姆接触？怎样的条件下金属与半导体形成肖特基接触？
接触区半导体重掺杂可实现欧姆接触，金属与掺杂半导体接触形成肖特基接触
4．说出多晶硅在CMOS工艺中的作用。
P13
5．列出你知道的异质半导体材料系统。
GaAs/AlGaAs, InP/ InGaAs, Si/SiGe,
6．SOI材料是怎样形成的，有什么特点?
SOI绝缘体上硅，可以通过氧隔离或者晶片粘结技术完成。
特点：电极与衬底之间寄生电容大大减少，器件速度更快，功率更低
7. 肖特基接触和欧姆型接触各有什么特点？
肖特基接触：阻挡层具有类似PN结的伏安特性。
欧姆型接触：载流子可以容易地利用量子遂穿效应相应自由传输。
8. 简述双极型晶体管和MOS晶体管的工作原理。
P19,21
CH3
1．写出晶体外延的意义，列出三种外延生长方法，并比较各自的优缺点。
意义：用同质材料形成具有不同掺杂种类及浓度而具有不同性能的晶体层。
外延方法:液态生长，气相外延生长，金属有机物气相外延生长
2．写出掩膜在IC制造过程中的作用，比较整版掩膜和单片掩膜的区别，列举三种掩膜的制造方法。
P28,29
3．写出光刻的作用，光刻有哪两种曝光方式？作用：把掩膜上的图形转换成晶圆上的器件结构。
曝光方式有接触与非接触两种。
4．X射线制版和直接电子束直写技术替代光刻技术有什么优缺点？
X 射线（X-ray）具有比可见光短得多的波长，可用来制作更高分辨率的掩膜版。
电子束
扫描法，，由于高速电子的波长很短，分辨率很高
5． 说出半导体工艺中掺杂的作用，举出两种掺杂方法，并比较其优缺点。
热扩散掺杂和离子注入法。
与热扩散相比，离子注入法的优点如下：1.掺杂的过程可通过调整杂质剂量与能量来精确控制杂质分布。
2.可进行小剂量的掺杂。
3.可进行极小深度的掺杂。
4.较低的工业温度，故光刻胶可用作掩膜。
5.可供掺杂的离子种类较多，离子注入法也可用于制作隔离岛。
缺点：价格昂贵，大剂量注入时，半导体晶格会遭到严重破坏且难以恢复
6．列出干法和湿法氧化法形成SiO 2的化学反应式。
干氧22SiO O Si →+湿氧22222H SiO O H Si +→+
CH4
1．Si 工艺和GaAs 工艺都有哪些晶体管结构和电路形式？ 见表4.1
2．比较CMOS 工艺和GaAs 工艺的特点。
CMOS 工艺技术成熟，功耗低。
GaAs 工艺技术不成熟，工作频率高。
3. 什么是MOS 工艺的特征尺寸？
工艺可以实现的平面结构的最小宽度，通常指最小栅长。
4. 为什么硅栅工艺取代铝栅工艺成为CMOS 工艺的主流技术？
铝栅工艺缺点是，制造源漏极与制造栅极需要两次掩膜步骤（MASK STEP ），不容易对齐。
硅栅工艺的优点是：自对准的，它无需重叠设计，减小了电容，提高了速度，增加了电路的稳定性。
5. 为什么在栅长相同的情况下NMOS 管速度要高于PMOS 管？
因为电子的迁移率大于空穴的迁移率
6．简述CMOS 工艺的基本工艺流程。
P .52
7．常规N-Well CMOS 工艺需要哪几层掩膜？每层掩膜分别有什么作用？ P50表4.3
CH5
1． 说出MOSFET 的基本结构。
MOSFET 由两个PN 结和一个MOS 电容组成。
2． 写出MOSFET 的基本电流方程。
])[(2
21DS DS T GS l w t V V V V ox OX --∙μ
ξ 3． MOSFET 的饱和电流取决于哪些参数？
饱和电流取决于栅极宽度W ，栅极长度L ，栅-源之间压降GS V ，阈值电压T V ，氧化层厚度OX t ，氧化层介电常数OX ξ
4． 为什么说MOSFET 是平方率器件？
因为MOSFET 的饱和电流具有平方特性
5． 什么是MOSFET 的阈值电压？它受哪些因素影响？
阈值电压就是将栅极下面的Si 表面从P 型Si 变成N 型Si 所必要的电压。
影响它的因素有4个：材料的功函数之差，SiO2层中可以移动的正离子的影响，氧化层中固定电荷的
影响，界面势阱的影响
6． 什么是MOS 器件的体效应？
由于衬底与源端未连接在一起，而引起的阈值电压的变化叫做体效应。
7． 说明L 、W 对MOSFET 的速度、功耗、驱动能力的影响。
P70，71
8． MOSFET 按比例收缩后对器件特性有什么影响?
DS I 不变，器件占用面积减少，提高电路集成度，减少功耗
9． MOSFET 存在哪些二阶效应？分别是由什么原因引起的？
P .70-73 沟道长度调制效应，体效应，亚阈值效应
10．说明MOSFET 噪声的来源、成因及减小的方法。
噪声来源：热噪声和闪烁噪声。
热噪声是由沟道内载流子的无规则热运动造成的，可通过增加MOS 管的栅宽和偏置电流减少热噪声。
闪烁噪声是由沟道处二氧化硅与硅界面上电子的充放电引起的，增加栅长栅宽可降低闪烁噪声。
