调频接收机设计报告123
调频接收系统整机电路设计
摘要随着广播技术的发展，无论是发射机还是接收机都在更新换代，尤其是以接收机的发展更为明显。
而调频接收机是一种通用形式，本文主要讲述以双失谐回路斜率鉴频器为核心构成接收机和工作原理。
此种调频接收机由六部分构成，分别是：高频放大器、混频器、中频放大器、鉴频器、低频功率放大器和本地振荡器。
接收机的接收天线将接收到的高频调幅波通过变频变换成一个高频和低频之间的固定频率（中频），然后进行中频放大，在解调出低频信号。
关键词：混频、放大、鉴频、本振一、前言接收机的功能与发射机的相反，它是将调制信号进行处理，使其恢复处于发送端相应的基带信号。
接收机主要由接收天线，选频放大和解调器组成。
而对信号的解调在整个接收系统中扮演着举足轻重的角色，本文主要对相干检波的原理进行了详细的讲述，并Multisim软件对整个系统的各个部分进行了设计仿真。
二、设计目的通过设计调幅接收机，使学生加强对通信电子线路的理解，掌握文献资料检索﹑设计方案论证比较，以及设计参数计算等能力环节。
进一步提高分析解决实际问题的能力，提高解决通信电子电路问题的实际本领，真正实现由课本知识向实际能力的转化；通过典型电路的设计与仿真，加深对基本原理的了解，增强学生的实践能力。
三、设计指标3.1单元电路设计及仿真1) 设计三级管混频电路设计二极管单、双平衡混频电路设计单（双）差分对构成的乘法器混频电路2）设计高频、中频谐振放大器电路3）设计叠加型（乘法型）相位鉴频器设计双失谐回路斜率鉴频器设计计数式鉴频器设计锁相环鉴频器4）设计低频功率放大器电路3.2 调幅接收系统整机电路设计3.3高频实验平台整机联调四、系统总述调频接收的工作原理：图一调频接收机组成框图一般调频接收机的组成框图如图一所示。
其工作原理是：天线接受到的高频信号，经输入调谐回路选频为f1，再经高频放大级放大进入混频级。
本机振荡器输出的另一高频f2亦进入混频级，则混频级的输出为含有f1、f2、（f1+f2）、（f2-f1）等频率分量的信号。
高频-超外差调频接收机的设计报告
第1章引言、设计任务描述、思路及方案1.1引言在本次设计中，其目的是得到一个超外差调频接收机机。
在超外差式调频接收机的设计过程中，应将其分为高频放大、混频、本振、中放、限幅、鉴频、低频放大七个部分。
整个电路的设计必须注意几个方面。
选择性好的级，应尽可能靠近前面，因在干扰及信号都不大的地方把干扰抑制下去，效果最好。
如干扰及信号很大，则由于晶体管的非线性，将产生严重的组合频率及其他非线性失真，这时滤除杂波比较困难。
为此，在高级接收机中，输入电路常采用复杂的高选择电路。
1.2设计任务描述设计题目：超外差式调频接收机1设计目的：巩固已学的理论知识，能够建立无线调频接收机的整机概念，了解调频接收机整机各单元电路之间的关系及相互影响，正确设计、计算接收机的各个单元电路。
2基本要求：（1）设计一个超外差式调频接收机，（2）设计指标1、接收频率范围 85～108MHz2、灵敏度≤1mV3、选择性≥50dB4、频率特性通频带为200KHz5、输出功率≥100mW1.3设计思路根据此次课程设计的要求，我设计的是超外差式调频接收机。
整个电路由六部分组成，分别为高频放大、混频、本振、中放、鉴频、低频放大。
（1）高频放大：高频放大器是用来放大高频信号的器件（在接收机中，高放所放大的对象是已调信号，它除载频信号外还有边频分量）。
根据高放的对象是载频信号这一情况，一般采用管子做放大器件，而且并联谐振回路作为负载，让信号谐振在信号载频（若有边频分量，便要设计回路的通频带能通过边频，使已调信号不失真）。
这样做的好处是：1）回路谐振能抑制干扰；2）并联回路谐振时，其阻抗很大，从而可输出很大的信号。
（2）混频：混频是将高频放大信号和本振信号混合，输出一个中频信号，在调频电路中，本振信号必须是独立的，这是与调幅电路最大的一个区别。
混频电路是一种典型的频谱搬移电路，可以用相乘器和带通滤波器来实现这种搬移。
（3）本振：本振电路用LC谐振回路来产生一个稳定的本地振荡频率，将这个稳定的谐振频率与高频放大输出信号混频，得到一个中频信号。
调频接收机的设计
东北石油大学课程设计2013年3月1日东北石油大学课程设计任务书课程 高频电子线路 题目 调频接收机的设计 专业 电子信息工程姓名 邹庆毅 学号 0909********主要内容、基本要求、主要参考资料等 1、主要内容利用集成电路接收机设计基本的点频(调频)接收机电路。
通过本次电路设计，掌握调频接收机电路的设计及调试方法，了解集成电路单片接收机的性能及应用，进而加深对高频电子线路课程理论知识的理解，训练、提高电路设计及电子实践能力。
2、基本要求利用集成电路接收机设计基本的点频(调频)接收机电路。
电路的技术指标为：(1) 工作频率 6.5M H z s f =； (2) 输出功率0.3W o P =(8L R =Ω)； (3) 中频10.7M H z I f =； (4) 灵敏度10μV 。
3、主要参考资料[1] 阳昌汉. 高频电子线路. 哈尔滨：高等教育出版社，2006.[2] 张肃文，陆兆雄. 高频电子线路(第三版). 北京：高等教育出版社，1993. [3] 谢自美. 电子线路设计·实验·测试. 武汉：华中科技大学出版社，2000. [4] 高吉祥. 电子技术基础实验与课程设计. 北京：电子工业出版社，2002.完成期限 2月25日-3月1 日 指导教师 专业负责人2013 年 2 月 22 日一、电路基本原理1.接收系统原理框图无线通信(或称无线电通信)的类型很多，可以根据传输方法、频率范围、用途等分类。
不同的无线通信系统，其设备组成和复杂度虽然有较大差异，但它们的基本组成不变，图2-1是无线通信系统基本组成的方框图。
图1 无线电通信系统基本组成框图二、设计方案1.电路原理图(1)高频放大电路高频放大器是用来放大高频信号的器件，在接收机中，高频放大器放所放大的对象是已调信号，它除载频信号外还有边频分量。
根据高放的对象是载频信号这一情况，一般采用高频功率管做放大器件，而且并联谐振回路作为负载。

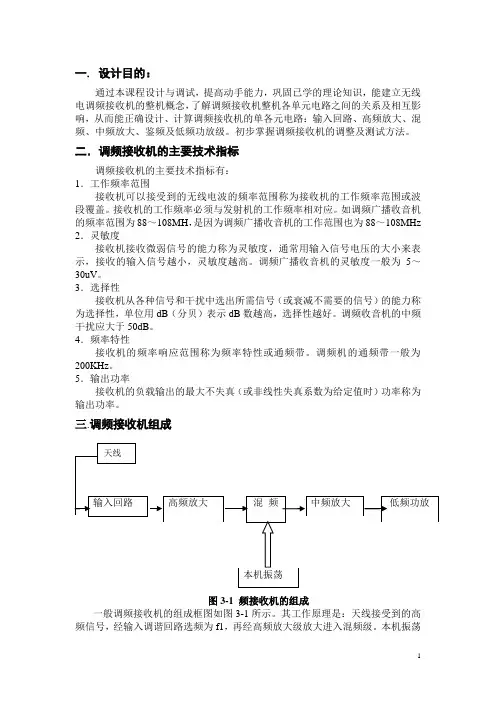

调频接收机高频课程设计报告
一. 设计目的：通过本课程设计与调试，提高动手能力，巩固已学的理论知识，能建立无线电调频接收机的整机概念，了解调频接收机整机各单元电路之间的关系及相互影响，从而能正确设计、计算调频接收机的单各元电路：输入回路、高频放大、混频、中频放大、鉴频及低频功放级。
初步掌握调频接收机的调整及测试方法。
二．调频接收机的主要技术指标调频接收机的主要技术指标有：1．工作频率范围接收机可以接受到的无线电波的频率范围称为接收机的工作频率范围或波段覆盖。
接收机的工作频率必须与发射机的工作频率相对应。
如调频广播收音机的频率范围为88～108MH，是因为调频广播收音机的工作范围也为88～108MHz 2．灵敏度接收机接收微弱信号的能力称为灵敏度，通常用输入信号电压的大小来表示，接收的输入信号越小，灵敏度越高。
调频广播收音机的灵敏度一般为5～30uV。
3．选择性接收机从各种信号和干扰中选出所需信号（或衰减不需要的信号）的能力称为选择性，单位用dB（分贝）表示dB数越高，选择性越好。
调频收音机的中频干扰应大于50dB。
4．频率特性接收机的频率响应范围称为频率特性或通频带。
调频机的通频带一般为200KHz。
5．输出功率接收机的负载输出的最大不失真（或非线性失真系数为给定值时）功率称为输出功率。
三.调频接收机组成图3-1 频接收机的组成一般调频接收机的组成框图如图3-1所示。
其工作原理是：天线接受到的高频信号，经输入调谐回路选频为f1，再经高频放大级放大进入混频级。
本机振荡二极管环形混频电路图 4-2 二极管环形混频电路（ a ）原理电路（ b ）等效电路A 、原理电路及其等效电路：如图4-2 （ a ）、（ b ）所示。
对于图4-2（ a ）所示电路，通常将信号输入端口称之为 R 端口，本振电压输入端口称之为 L 端口，中频输出信号端口称之为 I 端口。
需要说明的是：二极管双平衡组件用作双边带调制电路时，由于变压器的低频响应差，调制信号一般必须加到 I 端口，载波信号加到 R 端口，所需双边带信号从 L 端取出。
调频接收机设计
课程设计报告设计课题：调频接收机设计专业班级：学生姓名：指导教师：设计时间：摘要在人们的日常生活中，广泛使用无线广播来传达声音信息，无线广播信息的接收者．收音机，早已走入千家万户，也因此成为了无线通信技术飞速发展的起点。
无线广播的调频广播信号稳定，抗干扰能力强，声音清晰，与拨盘调谐的收音机相比，数字调谐收音机具有选台准确，可灵活地实现自动调谐选台、存台及频率指示等优点；并且采用模拟元件制作的相关设备由于工作频率较高，电路布局布线和元件参数成为其性能的关键制约因素，一旦设计成型，便难以调整更改。
若将模拟部分采用数字元件来实现，则可借助软件的优势，弥补缺点。
因此是本地无线广播的首选。
本文介绍了一种调频无线接收机的设计方法。
系统采用FPGA作为软件无线电的核心处理器，利用FPGA强大的逻辑控制及快速的运算性能，完成包括信号接收调谐、高速ADC／DAC的控制、解调、自动增益控制等部分在内的软件设计。
AbstractIn people's daily life, widespread use of radio to convey the voice message, the recipient of the wireless broadcast. Radio, already into millions of households, and thus become the rapid development of wireless communication technology to start. FM radio broadcast signal stability, anti-interference ability, clear sound, compared with the radio dial tuning, digital tuning radio station with a selected accuracy, the flexibility to automatically tune to radio stations, storage units and frequency of instruction, etc.; analog components and related equipment as a result of the production of high frequency circuit layout and component performance parameters as a key constraint, once the design of molding, it is difficult to adjust to change. If analog digital components to achieve, can the advantages of using software to make up for shortcomings. Therefore, the first choice of the local radio.This paper presents a design method of FM radio receiver. FPGA as a software radio system is the core processor, the use of FPGA logic control and fast powerful computing performance, including signal receiving tuner complete, high-speed ADC / DAC control, demodulation, automatic gain control and some other software, including design, validation results show that the receiver performance is stable, reliable, to the design intended purpose.目录一概述…………………………………………………………………………二方案设计…………………………………………………………………………三单元电路设计与参数计算………………………………………………………3.1输入调频回路………………………………………………………………3.2高频放大电路………………………………………………………………3.3混频器和本机振荡器…………………………………………………………3.4中频放大电路…………………………………………………………………3.5限幅电路………………………………………………………………………3.6鉴频电路………………………………………………………………………3.7低频放大电路…………………………………………………………………四总原理图……………………………………………………………………………五仿真与调试…………………………………………………………………………六性能特点……………………………………………………………………………七心得体会……………………………………………………………………………八参考文献……………………………………………………………………………一、概述1 工作频率范围接收机可以接受到的无线电波的频率范围称为接收机的工作频率范围或波段覆盖。
调频接收机课程设计
调频接收机课程设计一、引言调频接收机是无线通信领域中重要的设备之一，它能够接收并解调调频信号，实现信息的传输。
在调频接收机课程设计中，我们将学习调频接收机的基本原理、设计方法和实际应用。
本文将全面介绍调频接收机课程设计的相关内容。
二、调频接收机的基本原理调频接收机是基于频率调制原理工作的，它通过解调调频信号，恢复出原始信号。
调频接收机的基本原理包括信号接收、信号解调和信号处理三个主要环节。
在信号接收环节，调频接收机通过天线将调频信号转换为电信号，并进行初步放大；在信号解调环节，调频接收机通过解调电路将调频信号解调为基带信号；在信号处理环节，调频接收机通过滤波、放大、限幅等处理手段对基带信号进行进一步处理。
三、调频接收机的设计方法调频接收机的设计方法包括硬件设计和软件设计两个方面。
硬件设计主要涉及到电路选型、滤波器设计、放大器设计等；软件设计主要涉及到信号解调算法设计、信号处理算法设计等。
在调频接收机的硬件设计中，需要根据具体需求选择合适的电路元件，并进行电路连接和参数计算。
在调频接收机的软件设计中，需要根据解调和处理要求选择合适的算法，并进行编程实现。
3.1 硬件设计在调频接收机的硬件设计中，需要考虑以下几个方面： 1. 选择合适的天线：根据频率范围选择合适的天线，例如，对于广播调频信号，可以选择长波天线或短波天线； 2. 电路选型：根据信号要求选择合适的放大器、滤波器等电路元件，例如，可选择超外差电路作为解调电路； 3. 电路连接：按照电路原理图进行元件连接，确保信号能够流畅地传输； 4. 参数计算：根据具体需求计算电路参数，例如，根据频率范围选择合适的滤波器截止频率。
3.2 软件设计在调频接收机的软件设计中，需要考虑以下几个方面： 1. 解调算法设计：根据调频信号的调制方式选择合适的解调算法，例如，对于频率调制，可以选择锁相环解调算法； 2. 信号处理算法设计：根据解调后的基带信号要求选择合适的信号处理算法，例如，可以选择数字滤波算法、自适应等处理算法； 3. 编程实现：将设计好的解调算法和信号处理算法进行编程实现，实现对调频信号的解调和处理。
智能调频接收机的设计开题报告
自动调频接收机与普通调频接受机的主要区别就在于它们的甄别频率方式不同。普通调频接收机是利用输入回路接收调频信号，调节输入回路电容，以手动调谐的方式来实现调台目的，而智能调频接收机采用电调谐方式选择频率，省去了可变电容器。
本设计使用TDA7088集成芯片，其能够实现智能调频的操作。只要设置目标频率，接收机就会自动搜索所需要的频率，当它搜索到一个固定频率后，会准确地调谐并停止下来。当调谐到频率最高端后，就需要按下复位按钮，让接收机本振频率回到最低端才能重新开始搜索。该设计的研究框图如下：
开题报告
题 目
智能调频接收机的设计
学生姓名
学号
班级
专业
一、研究背景
如今的人们对电子产品的要求越来越高， 因而电子产品无论从制作上还是从销售上都要做到精益求精。要制作一个应用性比较好的电子产品就离不开高频电路，大到超级计算机、小到袖珍计算器，很多电子设备都有高频电路。高频电路大部分应用于通信领域，信号的发射、传输、接收都离不开高频电路。调频接收机的作用随着时代的发展也在发生着变化，广播电台虽然现在已经不是人们获取信息的一种主要手段， 但是它在很多方面依然发挥着主要的作用， 它已经走进了我们的生活，在我们小集体范围内如学生宿舍、宾馆等场所，由于其使用方便、价格低廉、技术成熟、可进行一对多的无线广播等诸多优点，所以将依然会发挥重要作用，尤其是诸多工业上对调频接收机的应用也越来越智能化，因此对智能调频接收机的研究设计非常有意义。
图1 系统框图
四、预期达到的目标
经过查阅资料及对课题设计要求认真分析，完成实物，预期能够完成以下功能：
1.实现多频段自动调频效果；
2.可以显示目标频率；
3.自动保存设置的目标数据；
4.可以设置有效接收频段。
调频接收机课程设计(改)【可编辑范本】
《高频电子线路》课程设计说明书调频接收机设计院部：电气与信息工程学院学生姓名：谢曾闻达、刘泽仁、姚一鸣指导教师：***专业:通信工程班级:通信１102班学号：1１*****０21４１１4013４023111４0１3４0238完成时间：201３年１2月摘要信息传递是人类社会生活的重要内容，没有通信，人类社会是不可想象的，从古到今的烽火到近代的旗语,都是人们寻找快速远距离的通信手段。
今年来，电子工业发展非常惊人,当然这些进步都成了人类生活不可缺少的东西,193７年莫尔斯发明的有线电报开创了利用电传递信息的新时代,187６年贝尔发明的电话已经成为我们日常生活中通信的重要工具,1９18年,调幅无线广播、超外差接收机问世,１93６年,商业电视广播开播······伴随着人类的文明、社会的进步和科学技术的发展，电信技术也是一日千里的速度飞速发展.然而无线通信在现在的生活中更是重要,小到我们常用的手机和各种电器的遥控器等,大到航天科技都离不开发射和接收设备。
本次设计中，其目的是得到一个调频接收机。
在接收机的设计过程中,应将其分为选频网络、高频放大、变频、解调、低放和低频功放六个部分。
整个电路的设计必须注意几个方面,选择性好的级，应尽可能靠近前面，因为在干扰都不大的地方把干扰抑制下去,效果最好。
如干扰信号很大，则由于三极管的非线性,将产生严重的组合频率及其他非线性失真,这时滤除杂波比较困难。
因此,在高级接收机中,输入电路常采用复杂的高级选择电路。
为了使混频和本振分别调在最佳状态,采用单独的本振。
总得来说,设计一部接收机时必须全面考虑,妥善处理一些相互牵制的矛盾,特别要抓住主要矛盾(稳定性、选择性、失真等)，才能使得接收机有较好的指标。
关键词:调频、本振、混频、鉴频目录第１章调频接收机简介 (1)1.1调频接收的特点 (1)1。
2调频接收机的工作过程 (1)1。
