回转式鼓风机工作原理
HC型回转式鼓风机使用说明
使 用 说 明 书注意！使用前敬请仔细阅读本使用说明书TOHIN HC-S 型 回 转 式 鼓 风 机感谢您选购HC型回转式鼓风机！我公司虽精心制作，但使用不当也可能造成意外的事故。
请您将本使用说明书保存于操作者常见处。
百事德机械（江苏）有限公司目 录一.前言 ........................................... . . (1)二.回转式风机结构 (1)三.主要部件简介 .......................................... (2)四.回转式风机的工作原理 (2)五.风机的安装、试运转注意事项 (3)六.风机的维护保养要点 (4)七.风机的修理方法 (5)八. 风机的外形、安装尺寸图................................ .. 6九.主要配件明细表 (8)十.附表一（故障原因及解决办法） (9)十一.附件二（故障树） (10)十二.修理与保修 (8)一、前 言感谢您使用我公司生产的HC-S型回转式鼓风机。
使用前，请阅读本说明书，在充分理解的基础上，长久爱护和使用风机。
风机和人一样，每天各种条件的变化，风机的状态也不同；不同状态下持续运转可能会损坏风机。
日常的维护、点检及正确的使用方法是保证风机良好运转、长寿命的关键。
二、回转式风机的组成在需要0.1kgf/cm2-0.5kgf/cm2的空气时，使用本风机。
风机由以下主要的部分组成。
1.电机2.空气滤清器3.风机主机4.空气室5.底座（兼油箱）6.滴油嘴三、主要部件简介1.风机主机风机主机是制造压缩空气的心脏部件，本机采用了日本东浜公司设计开发的气缸偏心方式，加工精度高，运转噪音小。
2.空气室空气室定量且不间断地贮存主机送来的压缩空气大大减小了排除空气的脉动，同时起油气分离的作用，空气室上装有安全阀和压力表。
3.空气滤清器空气滤清器起着将清洁空气进入风机的重要作用。
回转式鼓风机使用使用说明
回转式鼓风机使用使用说明一、产品简介二、产品结构1.电机：鼓风机采用电机作为动力源，电机的功率和速度要根据具体使用情况而定，可根据需要进行调整。
2.鼓风机主体：鼓风机主体为一个密合的金属外壳，内装有旋转的鼓风叶轮，通过电机的带动旋转，实现气体的压缩和增压。
3.控制系统：鼓风机配备有控制系统，可根据需求调整鼓风机的转速、启停和运行时间，以保证鼓风机的稳定运行。
三、使用前准备1.安装：将鼓风机放置在平稳的地面上，确保鼓风机和电机之间的连接牢固可靠。
2.电源：接通鼓风机的电源，并检查电源的稳定性和电压是否符合要求。
3.通风系统：确保鼓风机周围的通风环境良好，防止过热和过载。
四、使用方法1.启动鼓风机：按下启动按钮，电机开始转动，鼓风机开始工作。
根据需要，可调节鼓风机的转速和运行时间。
2.维护保养：定期对鼓风机进行维护保养，包括清洁鼓风叶轮、检查电机的运行状态、检查电线和接线是否松动等，确保鼓风机的正常运行。
3.停止鼓风机：按下停止按钮，鼓风机停止工作，同时断开电源，确保鼓风机的安全使用。
五、注意事项1.鼓风机工作时，应注意周围的安全，确保鼓风机不会对人或物体造成伤害。
2.鼓风机的运行必须在合理的负荷范围内，不能超过其额定功率，以免造成鼓风机的损坏。
3.在使用过程中，如果发现鼓风机有异常声响、异味或温度过高等情况，应立即停止使用，并请专业人员进行检修。
4.不得随意更改鼓风机的操作参数，以免影响鼓风机的性能和使用寿命。
5.在长时间不使用鼓风机时，应及时断电，并妥善存放，防止尘埃和湿气对鼓风机的损坏。
六、故障排查与处理1.鼓风机运行时发出异常响声：可能是鼓风叶轮与机壳摩擦，应停止使用并检查鼓风叶轮和机壳的磨损情况，必要时更换叶轮或维修机壳。
2.鼓风机启动后无法正常工作：可能是电源故障或电机损坏，应检查电源的供电情况和电机的接线是否正确，必要时更换电机或修理电源。
4.鼓风机运行时发热过高：可能是通风不良或鼓风叶轮磨损过大，应检查通风环境和鼓风叶轮的磨损情况，必要时进行清洁或更换叶轮。
HZ-S回转式鼓风机机简介
HZ-30S 0.55KW
风量：
压力： 转速： 口径：
0.35-0.31m3/min
9.8-49Kpa 430r.p.m
25mm
产品名称：
产品类别： 产品型号： 电机功率：
HZ-301S
HZ-301S回转式鼓 风机
回转式鼓风机 HZ-301S 0.75KW
风量：
压力： 转速： 口径：
0.42-0.38m3/min
风量：
回转式鼓风机 HZ-601S 4KW
压力： 转速： 口径：
2.41-2.18m3/min
9.8-49Kpa 540r.p.m
50mm
产品名称：
产品类别： 产品型号： 电机功率：
HZ-80S
HZ-80S回转式鼓风机
回转式鼓风机 HZ-80S 4KW
风量：
压力： 转速： 口径：
2.82-2.5m3/min
关于产品
产品外形
工作原理及特点
回转式鼓风机结构与工作原理: 鼓风机压力范围：0.1-0.5kgf/cm2 HZ-S回转式鼓风机结构精巧，主要由下列六部分组成：电机、空气过渡器、鼓风机本体、 空气室、底座（兼油箱）、滴油嘴。鼓风机靠汽缸内偏置的转子偏心运转，并使转子槽中 的叶片之间的容积变化将空气吸入、压缩、吐出。在运转中利用鼓风机的压力差自动将润 滑送到滴油嘴，滴入汽缸内以减少摩擦及噪声，同时可保持汽缸内气体不回流。 用途: ●水处理鼓风曝气 ●医院、实验室的污水搅拌曝气 ●印刷行业的真空送纸 ●电镀槽、工业废水的搅拌曝气 ●塑焊、吹风的气源供应 ●燃烧器的喷雾、玻璃工业及其 它
40mm
产品名称：
产品类别： 产品型号： 电机功率：
HZ-60S
关于罗茨风机的详解!
罗茨风机在污水处理曝气设备中应用广泛，本文从原理到使用维护做一个较详细的介绍！
1、罗茨鼓风机基本原理
罗茨鼓风机系属容积回转鼓风机。
这种压缩机靠转子轴端的同步齿轮使两转子保持啮合。
转子上每一凹入的曲面部分与气缸内壁组成工作容积，在转子回转过程中从吸气口带走气体，当移到排气口附近与排气口相连通的瞬时，因有较高压力的气体回流，这时工作容积中的压力突然升高，然后将气体输送到排气通道。
两转子互不接触，它们之间靠严密控制的间隙实现密封，故排出的气体不受润滑油污染。
2、罗茨鼓风机的选型
1、选型
在污水厂鼓风机选型时，风机厂家产品样本上给出的均是标准进气状态下的性能参数，然而风机在实际使用中并非标准状态，当鼓风机的环境工况如温度、大气压力以及海拔高度等不同时，风机的性能也将发生变化，设计选型时就不能直接使用产品样本上的性能参数，而需要根据实际使用状态将风机的性能要求，换算成标准进气状态下的风机参数来选型。
2、压力。

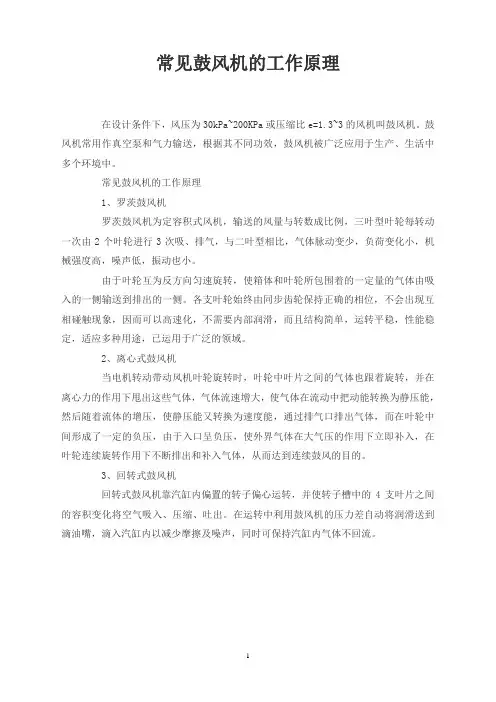

常见鼓风机的工作原理
常见鼓风机的工作原理
在设计条件下，风压为30kPa~200KPa或压缩比e=1.3~3的风机叫鼓风机。
鼓风机常用作真空泵和气力输送，根据其不同功效，鼓风机被广泛应用于生产、生活中多个环境中。
常见鼓风机的工作原理
1、罗茨鼓风机
罗茨鼓风机为定容积式风机，输送的风量与转数成比例，三叶型叶轮每转动一次由2个叶轮进行3次吸、排气，与二叶型相比，气体脉动变少，负荷变化小，机械强度高，噪声低，振动也小。
由于叶轮互为反方向匀速旋转，使箱体和叶轮所包围着的一定量的气体由吸入的一侧输送到排出的一侧。
各支叶轮始终由同步齿轮保持正确的相位，不会出现互相碰触现象，因而可以高速化，不需要内部润滑，而且结构简单，运转平稳，性能稳定，适应多种用途，已运用于广泛的领域。
2、离心式鼓风机
当电机转动带动风机叶轮旋转时，叶轮中叶片之间的气体也跟着旋转，并在离心力的作用下甩出这些气体，气体流速增大，使气体在流动中把动能转换为静压能，然后随着流体的增压，使静压能又转换为速度能，通过排气口排出气体，而在叶轮中间形成了一定的负压，由于入口呈负压，使外界气体在大气压的作用下立即补入，在叶轮连续旋转作用下不断排出和补入气体，从而达到连续鼓风的目的。
3、回转式鼓风机
回转式鼓风机靠汽缸内偏置的转子偏心运转，并使转子槽中的4支叶片之间的容积变化将空气吸入、压缩、吐出。
在运转中利用鼓风机的压力差自动将润滑送到滴油嘴，滴入汽缸内以减少摩擦及噪声，同时可保持汽缸内气体不回流。
1。
HZ-S回转式鼓风机机简介
整机测试示意图
我们的销售网络
关于售后服务
我公司售后服部由技术过硬、责任心强的专业技术人员组成，具有十分完善的售后服务体系。
期待与您的合作 祝
商安
HZ-100S
HZ-100S回转式鼓风机
回转式鼓风机 HZ-100S 5.5KW
风量：
压力： 转速： 口径：
4.32-4.11m3/min
9.8-49Kpa 390r.p.m
80mm
产品名称：
产品类别： 产品型号： 电机功率：
HZ-1001S
HZ-1001S回转式鼓风机 风量：
回转式鼓风机 HZ-1001S 7.5KW
回转式鼓风机 HZ-601S 4KW
风量：
压力： 转速： 口径：
2.41-2.18m3/min
9.8-49Kpa 540r.p.m
50mm
产品名称：
产品类别： 产品型号： 电机功率：
HZ-80S
HZ-80S回转式鼓风机
回转式鼓风机 HZ-80S 4KW
风量：
压力： 转速： 口径：
2.82-2.5m3/min
40mm
产品名称：
产品类别： 产品型号： 电机功率：
HZ-60S
HZ-60S回转式鼓风 风量： 机
1.9-1.71m3/min
回转式鼓风机 HZ-60S 2.2KW
压力： 转速： 口径：
9.8-49Kpa 450r.p.m
50mm
产品名称：
产品类别： 产品型号： 电机功率：
HZ-601S
HZ-601S回转式鼓风机
压力： 转速： 口径：
5.41-5.11m3/min
9.8-49Kpa 420r.p.m
回转式鼓风机工作原理
回转式鼓风机工作原理
回转式鼓风机是一种常用的通风设备，它通过旋转的叶片产生风力，使空气产生流动。
具体工作原理如下：
1. 电机驱动：回转式鼓风机内部有一个电动机，它通过电能转化为机械能，驱动旋转叶片进行风力的产生。
2. 叶轮运转：电动机的转动使得叶轮开始旋转。
叶轮是由若干个叶片组成的，通常成座标对称排列。
叶轮的旋转速度较快，能够产生强大的风力。
3. 空气吸入：随着叶轮的旋转，叶片将周围的空气带入叶轮内部。
叶片的设计和布置使得空气能够被有效吸入，并形成一个较高的压力。
4. 压力增加：通过叶片的旋转和叶轮内部的空荡空间，空气逐渐被压缩。
当空气被压缩到一定程度时，压力将增加。
5. 风力输出：压缩的空气通过鼓风机的出口释放出来。
由于压力增加和空气的流动性，鼓风机将形成一个较强的风力输出。
总结起来，回转式鼓风机通过电动机的驱动，使叶轮旋转，从而引入大量的空气并将其压缩，最终形成一个强大的风力输出。
通过这种方式，回转式鼓风机能够起到通风、排风和送风的作用，广泛应用于工业、建筑物和航空航天等领域。
JTS硫化罗茨风机检修规程
JTS硫化罗茨风机检修规程制备厂硫化风机属容积回转式鼓风机，其最大的特点是使用时当压力在允许范围内加以调节时，流量之变动甚微，压力的选择范围很宽，具有强制输气之特征。
输送介质不含油，结构简单、维修方便，使用寿命长，整机振动小。
消石灰硫化风机型号是JTS806。
1硫化罗茨风机工作原理3硫化罗茨风机组成结构及材质图4硫化罗茨风机参数5硫化罗茨风机日常维护A 介质中微粒杂质含量不得超过100mg/m3，最大微粒尺寸不得超过鼓风机工作间隙表规定的最小工作间隙的一半。
B 工作压力不得高于鼓风机铭牌上所规定的值。
C 进气温度不高于40℃。
D 管路中弯管不宜太多，同时应尽量避免用90°直角弯管。
所有管道尤其弯管位置均应设置可靠支撑，以免风机承受不利的附加载荷，并防止管路产生异常振动。
E 安全阀的设定压力是根据鼓风机的铭牌压力设定的，一般情况下无需调整。
在安装或搬运过程中，应防止受冲击，以免造成阀体泄漏。
F 逆止阀安装时，应尽量与管道同心，并注意气流方向，防止阀瓣开启受阻。
G 鼓风机进口端应设置微负压表，以检测和监控进口过滤器堵塞情况，以便定期清洗或更换。
H 决不能使鼓风机连续反方向旋转。
I 风机润滑在后墙板（或齿轮箱）注油孔处加注润滑油至油位指示计的中心位置。
在前墙板注油孔处用油枪加注适量润滑脂（鼓风机出厂前，已加注了足够的润滑脂）。
润滑剂用量表：推荐的润滑油如下：J 鼓风机运行时或刚停用时，禁止接触鼓风机外表面，以免烫伤。
K 禁止在无适当着装的情况下靠近鼓风机（避免宽大的衣服、领带、手镯和项链）。
L 作为容积型鼓风机，罗茨风机的流量几乎不随压力而变化，因此不允许通过关小主管路阀门开度来调节系统流量。
罗茨鼓风机流量的调节可以通过分流或者在允许的范围内变换转速来实现。
M 备用或者不用的鼓风机，为防止转子轴因自重而向一个方向弯曲，每隔一段时间（例如一周）应将转子盘动一定角度。
N 日常应定期检查油位、油温，少油会使风机发生严重损坏。
