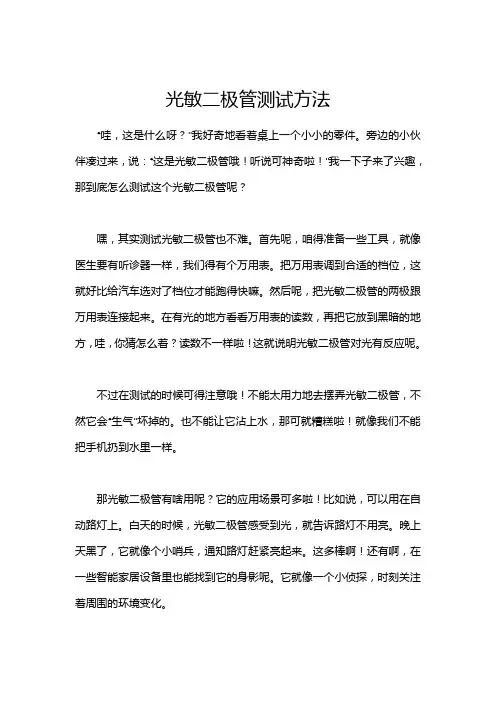

光敏二极管的检测方法

1．电阻测量法用黑纸或黑布遮住光敏二极管的光信号接收窗口，然后用万用表R×1k档测量光敏二极管的正、反向电阻值。正常时，正向电阻值在10~20kΩ之间，反向电阻值为∞（无穷大）。若测得正、反向电阻值均很小或均为无穷大，则是该光敏二极管漏电或开路损坏。

再去掉黑纸或黑布，使光敏二极管的光信号接收窗口对准光源，然后观察其正、反向电阻值的变化。正常时，正、反向电阻值均应变小，阻值变化越大，说明该光敏二极管的灵敏度越高。

2．电压测量法将万用表置于1V直流电压档，黑表笔接光敏二极管的负极，红表笔接光敏二极管的正极、将光敏二极管的光信号接收窗口对准光源。正常时应有0.2~0.4V电压（其电压与光照强度成正比）。

3．电流测量法将万用表置于50μA或500μA电流档，红表笔接正极，黑表笔接负极，正常的光敏二极管在白炽灯光下，随着光照强度的增加，其电流从几微安增大至几百微安。

1．光敏二极管的简易判别方法

（1）电阻测量法

用万用表1k档，测正向电阻约10kΩ左右。在无光照情况下，反向电阻应为∞，反向电阻不是∞，说明漏电流大；有光照时，反向电阻应随光照增强而减小，阻值小至几kΩ或1k Ω以下。

（2）电压测量法

用万用表1V档（无1V档可用1．5V或3V档），红表笔接光敏二极管的“十”极，黑表笔接“-”极，在光照情况下，其电压应与光照度成比例，一般可达0．2～0．4V。

（3）短路电流测量法

用万用表50mA或500mA电流档，红表笔接光敏二极管的“十”极，黑表笔接“-”极，在白炽灯下（不能用日光灯），应随光照的增强，其电流随之增加。短路电流，可达数十mA ～数百mA。

光敏二极管的主要特性参数

①最高反向工作电压VRM:是指光敏二极管在无光照的条件下，反向漏电流不大于0.1μA 时所能承受的最高反向电压值。

②暗电流ID:是指光敏二极管在无光照及最高反向工作电压条件下的漏电流。暗电流越小，光敏二极管的性能越稳定，检测弱光的能力越强。

③光电流IL:是指光敏二极管在受到一定光照时，在最高反向工作电压下产生的电流。其测

量的一般条件是:2856K钨丝光源，照度为10001x。

④光电灵敏度Sn:它是反映光敏二极管对光敏感程度的一个参数，用在每微瓦的入射光能量下所产生的光电流来表示，单位为μA/μW。

隔⑤响应时间Tζ:光敏二极管将光信号转化为电信号所需要的时间。响应时司越短，说明光敏二极管的工作频率越高。

⑥正向压降VF:是指光敏二极管中通过一定的正向电流时，它两端产生的压降。

⑦结电容Cj:指光敏二极管PN结的电容。Cj是影响光电响应速度的主要因索。结面积越小，结电容Cj也就越小，则工作频率越高。

光敏二极管又称光电二极管，目前使用最多的是Si光电二极管。它有四种类型：PN结型，PIN 结型，雪崩型和肖特基结型。以下简介PN结型光敏二极管。

PN结型光敏二极管同普通二极管一样，也是PN结构造，只是结面积较大，结深较浅，管壳上有光窗，从而使人射光容易注入PN结的耗尽区中进行光电转换，大的结面积增加了有效光面积，提高了光电转换效率。

在无光照射时，光敏二极管的伏安特性和普通二极管一样，此时的反向饱和电流叫暗电流，一般在几微安到几百微安之间，其值随反向偏压的增大和环境温度的升高而增大。在检测弱光电信号时，必须考虑用暗电流小的管子。

在有光照时，光敏二极管在一定的反偏电压范围内（UR≥5V），其反向电流将随光照强度

（10-3~103lx范围内）的增加而线性增加，这时的反向电流又叫光电流。因此，对应一定的光照强度，光敏二极管相当于一个恒流源。在有光照而无外加电压时，光敏二极管相当于一个电池，P区为正，N区为负。

光敏二极管有一定光谱响应范围，并对某波长的光有最高的响应灵敏度（峰值波长）。因此，为获取最大的光电流，应选择光谱响应特性符合待测光谱的光敏二极管，同时加大照度和调整入射的角度。

光敏二极管的响应时间，一般小于几百微秒，主要取决于结电容和外部电路电阻的乘积。表B316列出了几种光敏二极管的参数，其中灵敏度指输入给定波长的单位功率时，光敏二极管能输出的光电流值。

当前位置

来源

什么殊敏二极管？光电二极管的原理光线射入

深很浅，一般小于1微米。

光电二极管（也称光敏二极管）是在反向电压作用之下工作的。没有光照时，反向电流很小（一般小于0.1微安），称为暗电流。当有光照时，携带能量的光子进入PN结后，把能量传给共价键上的束缚电子，使部分电子挣脱共价键，从而产生电子---空穴对，称为光生载流子。

它们在反向电压作用下参加漂移运动，使反向电流明显变大，光的强度越大，反向电流也越大。这种特性称为“光电导”。光电二极管在一般照度的光线照射下，所产生的电流叫光电流。如果在外电路上接上负载，负载上就获得了电信号，而且这个电信号随着光的变化而相应变化。

光电二极管、光电三极管是电子电路中广泛采用的光敏器件。光电二极管和普通二极管一样具有一个PN结，不同之处是在光电二极管的外壳上有一个透明的窗口以接收光线照射，实现光电转换，在电路图中文字符号一般为VD。光电三极管除具有光电转换的功能外，还具有放大功能，在电路图中文字符号一般为VT。光电三极管因输入信号为光信号，所以通常只有集电极和发射极两个引脚线。同光电二极管一样，光电三极管外壳也有一个透明窗口，以接收光线照射。

光电流---正电压特性

短路电流---照度特性

波长分布特性

光敏二极管符号

光敏二极管接法

不同种类光电二极管的特点：

特点

应用时反向偏置连接

没光照射，呈现极高阻值

有光照射时，电阻减小

可作光控关关

图一TLIV105A的脉冲驱动电路

图二TPS703A的脉冲接收信号电路

图三光敏晶体管与光达林顿等效电路图

顶一下

(0)

0.00%

踩一下

(0)

0.00%

Tags：基础知识元件电子元件

发布时间:2010-10-01 19:17:21 点击: 29

?[收藏] [推荐] [评论] [纠错] [打印] [关闭] ?上一篇：红外线发射二极管原理-红外线发光二极管资料-特性-作用

?下一篇：红外线发射二极管驱动电路-红外线发光二极管-应用详解-设计

常用电子元器件检测方法与技巧

民常用电子元器件检测方法与技巧元器件的检测是家电维修的一项基本功，如何准确有效地检测元器件的相关参数，判断元器件的是否正常，不是一件千篇一律的事，必须根据不同的元器件采用不同的方法，从而判断元器件的正常与否。特别对初学者来说，熟练掌握常用元器件的检测方法和经验很有必要，以下对常用电子元器件的检测经验和方法进行介绍供对考。一、电阻器的检测方法与经验： 1固定 1固定电容器的检测 A检测10pF以下的小电容因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。测量时，可选用万用表R×10k挡，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。若测出阻值(指针向右摆动)为零，则说明电容漏电损坏或内部击穿。B检测10PF～001μF固定电容器是否有充电现象，进而判断其好坏。万用表选用R×1k挡。两只三极管的β值均为100以上，且穿透电流要小。可选用3DG6等型号硅三极管组成复合管。万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。由于复合三极管的放大作用，把被测电容的充放电过程予以放大，使万用表指针摆幅度加大，从而便于观察。应注意的是：在测试操作时，特别是在测较小容量的电容时，要反复调换被测电容引脚接触A、B两点，才能明显地看到万用表指针的摆动。C对于001μF以上的固定电容，可用万用表的R×10k挡直接测试电容器有无充电过程以及有无内部短路或漏电，并可根据指针向右摆动的幅度大小估计出电容器的容量。 2电解电容器的检测 A因为电解电容的容量较一般固定电容大得多，所以，测量时，应针对不同容量选用合适的量程。根据经验，一般情况下，1～47μF间的电容，可用R×1k挡测量，大于47μF的电容可用R×100挡测量。 B将万用表红表笔接负极，黑表笔接正极，在刚接触的瞬间，万用表指针即向右偏转较大偏度(对于同一电阻挡，容量越大，摆幅越大)，接着逐渐向左回转，直到停在某一位置。此时的阻值便是电解电容的正向漏电阻，此值略大于反向漏电阻。实际使用经验表明，电解电容的漏电阻一般应在几百kΩ以上，否则，将不能正常工作。在测试中，若正向、反向均无充电的现象，即表针不动，则说明容量消失或内部断路；如果所测阻值很小或为零，说明电容漏电大或已击穿损坏，不能再使用。C对于正、负极标志不明的电解电容器，可利用上述测量漏电阻的方法加以判别。即先任意测一下漏电阻，记住其大小，然后交换表笔再测出一个阻值。两次测量中阻值大的那一次便是正向接法，即黑表笔接的是正极，红表笔接的是

物理师范论文——发光二极管伏安特性的研究概要

摘要 (2) 关键词 (2) 一引言 (3) 二实验原理 (4) 2.1发光二极管的基本工作原理 (4) 2.2伏安特性 (5) 三实验部分 (7) 3.1实验装置 (7) 3.2实验内容 (7) 3.2.1发光二极管伏安特性的测量 (7) 3.2.2. 开启电压法测波长由开启电压 (7) 3.2.3注意事项 (8) 3.3实验数据记录与处理 (8) 3.4实验结论 (14) 四结束语 (15) 五实验心得 (16) 参考文献 (17) 致谢 (18)

摘要本文主要测量红光，白光，蓝光，绿光和黄光五种发光二极管的正向伏安特性可使我们深入理解发光二极管的发光原理、特性及其测量方法。通常以电压为横坐标、电流为纵坐标，画出该元件电流和电压的关系曲线，称为该元件的伏安特性曲线。 Abstract In this paper, measure the red, white, blue, green and yellow, five light-emitting diode forward voltage characteristics allows us to understand the light-emitting diode light-emitting principle, characteristics and measurement methods. Usually abscissa voltage, current vertical axis, draw the curve of the components of current and voltage, known as the volt-ampere characteristic curve of the component. 关键词发光二极管伏安特性电流源法 Keyword Light-emitting diodes Volt-ampere characteristic Current source method

光敏二极管的检测方法

1．电阻测量法用黑纸或黑布遮住光敏二极管的光信号接收窗口，然后用万用表R×1k档测量光敏二极管的正、反向电阻值。正常时，正向电阻值在10~20kΩ之间，反向电阻值为∞（无穷大）。若测得正、反向电阻值均很小或均为无穷大，则是该光敏二极管漏电或开路损坏。再去掉黑纸或黑布，使光敏二极管的光信号接收窗口对准光源，然后观察其正、反向电阻值的变化。正常时，正、反向电阻值均应变小，阻值变化越大，说明该光敏二极管的灵敏度越高。 2．电压测量法将万用表置于1V直流电压档，黑表笔接光敏二极管的负极，红表笔接光敏二极管的正极、将光敏二极管的光信号接收窗口对准光源。正常时应有0.2~0.4V电压（其电压与光照强度成正比）。 3．电流测量法将万用表置于50μA或500μA电流档，红表笔接正极，黑表笔接负极，正常的光敏二极管在白炽灯光下，随着光照强度的增加，其电流从几微安增大至几百微安。 1．光敏二极管的简易判别方法（1）电阻测量法用万用表1k档，测正向电阻约10kΩ左右。在无光照情况下，反向电阻应为∞，反向电阻不是∞，说明漏电流大；有光照时，反向电阻应随光照增强而减小，阻值小至几kΩ或1kΩ以下。（2）电压测量法用万用表1V档（无1V档可用1．5V或3V档），红表笔接光敏二极管的“十”极，黑表笔接“-”极，在光照情况下，其电压应与光照度成比例，一般可达0．2～0．4V。（3）短路电流测量法用万用表50mA或500mA电流档，红表笔接光敏二极管的“十”极，黑表笔接“-”极，在白炽灯下（不能用日光灯），应随光照的增强，其电流随之增加。短路电流，可达数十mA～数百mA。光敏二极管的主要特性参数 ①最高反向工作电压VRM:是指光敏二极管在无光照的条件下，反向漏电流不大于0.1μA时所能承受的最高反向电压值。 ②暗电流ID:是指光敏二极管在无光照及最高反向工作电压条件下的漏电流。暗电流越小，光

LED发光二极管检测方法

1．发光二极管的特点 ? 发光二极管LED（Light-Emitting Diode）是能将电信号转换成光信号的结型电致发光半导体器件。其主要特点是：（1）在低电压（～）、小电流(5～30mA)的条件下工作，即可获得足够高的亮度。（2）发光响应速度快（10-7～10-9 s），高频特性好，能显示脉冲信息。（3）单色性好，常见颜色有红、绿、黄、橙等。（4）体积小。发光面形状分圆形、长方形、异形（三角形等）。其中圆形管子的外径有φ1、φ2、φ3、φ4、φ5、φ8、φ10、φ12、φ15、φ20（mm）等规格，直径1 mm的属于超微型LED。（5）防震动及抗冲击穿性能好，功耗低，寿命长。由于LED的PN结工作在正向导通状态，本射功耗低，只要加必要的限流措施，即可长期使用，寿命在10万小时以上，甚至可达100万小时。（6）使用灵活，根据需要可制成数码管、字符管、电平显示器、点阵显示器、固体发光板、LED平极型电视屏等。（7）容易与数字集成电路匹配。 2．发光二极管的原理发光二极管内部是具有发光特性的PN结。当PN结导通时，依靠少数载流子的注入以及随后的复合而辐射发光。普通发光二极管的外形、符号及伏安特性如图1所示。LED正向伏安特性曲线比较陡，在正向导通之前几乎有电流。当电压超过开启电压时，电流就急剧上升。因此，LED属于电流控制型半导体器件，其发光亮度L（单位cd/m2，读作坎[德拉]每平方米）与正向电流IF近似成正双，有公式 L =K IFm 式中，K为比例系数，在小电流范围内（IF=1～10mA），m=～。当IF＞10mA时，m=1，式（）简化成 ?????? L =K IF 即亮度与正向电流成正比。以磷砷化镓黄色LED为例，相对发光强度与正向电流的关系如图2所示。LED的正向电压则与正向电流以及管芯的半导体材料有关。使用时应根据所要求的显示亮度来选取合适的IF值（一般选10mA左右，对于高亮度LED可选1～2mA），既保证亮度适中，也不会损坏LED。若电流过大，就会烧毁LED的PN结。此外，LED的使用寿命将缩短。由于发光二极管的功耗低、体积小，色彩鲜艳、响应速度快、寿命长，所以常用作收录机、收音机和电子仪器的电平指示器、调谐指示器、电源指示器等。发光二极管在正向导通时有一定稳压作用，还可作直流稳压器中的稳压二极管，提供基准电压，兼作电源指示灯。目前市场上还有一种带反射腔及固定装置的发光二要管（例如BT104-B2、BT102-F），很容易固定在仪器面板上。

实验二极管和三极管的识别与检测实验报告

实验二极管和三极管的识别与检测一、实验目的 1.熟悉晶体二极管、三极管的外形及引脚识别方法。 2.熟悉半导体二极管和三极管的类别、型号及主要性能参数。 3.掌握用万用表判别二极管和三极管的极性及其性能的好坏。二、实验仪器 1.万用表 2.不同规格、类型的半导体二极管和三极管若干。三、实验步骤及内容 1.利用万用表测试晶体二极管（1）鉴别正负极性机械万用表及其欧姆档的内部等效电路如图所示。图中E 为表内电源，r 为等效内阻，I 为被测回路中的实际电流。由图可见，黑表笔接表内电源的正端，红表笔接表内电源的负端。将万用表欧姆档的量程拨到100?R 或K R 1?档，并将两表笔分别接到二极管的两端如图所示，即红表笔接二极管的负极，而黑表笔接二极管的正极，则二极管处于正向偏置状态，因而呈现出低电阻，此时万用表指示的电阻通常小于几千欧。反之，若将红表笔接二极管的正极，而黑表笔接二极管的负极，则二极管被反向偏置，此时万用表指示的电阻值将达几百千欧。电阻小电阻大（2）测试性能将万用表的黑表笔接二极管正极，红表笔接二极管负极，可测得二极管的正向电阻，此电阻值一般在几千欧以下为好。通常要求二极管的正向电阻愈小愈好。将红表笔接二极管正极，黑表笔接二极管负极，可测出反向电阻。一般要求二极管的反向电阻应大于二百千欧以上。若反向电阻太小，则二极管失去单向导电作用。如果正、反向电阻都为无穷大，表明管子已断路；反之，二者都为零，表明管子短路。 2.利用万用表测试小功率晶体三极管（1）判定基极和管子类型由于基极与发射极、基极与集电极之间，分别是两个PN 结，而PN 结的反向电阻值很大，正向电阻值很小，因此，可用万用表的100?R 或K R 1?档进行测试。先将黑表笔接晶体管的某一极，然后将红表笔先后接其余两个极，若两次测得的电阻都很小，则黑表笔接的为NPN 型管子基极，如图所示，若测得电阻都很大，则黑表笔所接的是PNP 型管子的基极。若两次测得的阻值为一大一小，则黑表笔所接的电极不是三极管的基极，应另接一个电极重新测量，以便确定管子的基极。

各种二极管、三极管检测方法

各种二极管、三极管检测方法一、二极管的检测方法与经验 1 检测小功率晶体二极管 A 判别正、负电极 (a) 观察外壳上的的符号标记。通常在二极管的外壳上标有二极管的符号，带有三角形箭头的一端为正极，另一端是负极。 (b) 观察外壳上的色点。在点接触二极管的外壳上，通常标有极性色点(白色或红色)。一般标有色点的一端即为正极。还有的二极管上标有色环，带色环的一端则为负极。 (c)以阻值较小的一次测量为准，黑表笔所接的一端为正极，红表笔所接的一端则为负极。 B 检测最高工作频率fM。晶体二极管工作频率，除了可从有关特性表中查阅出外，实用中常常用眼睛观察二极管内部的触丝来加以区分，如点接触型二极管属于高频管，面接触型二极管多为低频管。另外，也可以用万用表R×1k 挡进行测试，一般正向电阻小于1K的多为高频管。 C 检测最高反向击穿电压VRM。对于交流电来说，因为不断变化，因此最高反向工作电压也就是二极管承受的交流峰值电压。需要指出的是，最高反向工作电压并不是二极管的击穿电压。一般情况下，二极管的击穿电压要比最高反向工作电压高得多(约高一倍)。 2 检测玻封硅高速开关二极管检测硅高速开关二极管的方法与检测普通二极管的方法相同。不同的是，这种管子的正向电阻较大。用R×1k电阻挡测量，一般正向电阻值为5K～10K ，反向电阻值为无穷大。 3 检测快恢复、超快恢复二极管用万用表检测快恢复、超快恢复二极管的方法基本与检测塑封硅整流二极管的方法相同。即先用R×1k挡检测一下其单向导电性，一般正向电阻为45K 左右，反向电阻为无穷大；再用R×1挡复测一次，一般正向电阻为几，反向电阻仍为无穷大。 4 检测双向触发二极管 A 将万用表置于R×1K挡，测双向触发二极管的正、反向电阻值都应为无穷大。若交换表笔进行测量，万用表指针向右摆动，说明被测管有漏电性故障。将万用表置于相应的直流电压挡。测试电压由兆欧表提供。测试时，摇动兆欧表，万用表所指示的电压值即为被测管子的VBO值。然后调换被测管子的两个引脚，用同样的方法测出VBR值。最后将VBO与VBR进行比较，两者的绝对值之差越小，说明被测双向触发二极管的对称性越好。 5 瞬态电压抑制二极管(TVS)的检测 A 用万用表R×1K挡测量管子的好坏对于单极型的TVS，按照测量普通二极管的方法，可测出其正、反向电阻，一般正向电阻为4KΩ左右，反向电阻为无穷大。对于双向极型的TVS，任意调换红、黑表笔测量其两引脚间的电阻值均应为无穷大，否则，说明管子性能不良或已经损坏。 6 高频变阻二极管的检测 A 识别正、负极高频变阻二极管与普通二极管在外观上的区别是其色标颜色不同，普通二

检测二极管

一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。 1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。 2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。正向电阻越小越好，反向电阻越大越好。正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。 3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。如图4-71所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。

(完整版)二极管共阴共阳极检测方法

LED数码有共阳和共阴两种，把这些LED发光二极管的正极接到一块（一般是拼成一个8字加一个小数点）而作为一个引脚，就叫共阳的，相反的，就叫共阴的，那么应用时这个脚就分别的接VCC和GND。再把多个这样的8字装在一起就成了多位的数码管了。图1 多位数码管 LED数码有共阳和共阴两种，把些LED发光二极管的正极接到一块（一般拼成一个8字加一个小数点）而作为一个引脚，就叫共阳的，相反的，就叫共阴的，那么应用时这个脚就分别的接VCC和GND。再把多个这样的8字装在一起就成了多位的数码管了。找公共共阴和公共共阳首先，我们找个电源（3到5伏）和1个1K（几百的也欧的也行）的电阻，VCC串接个电阻后和GND接在任意2个脚上，组合有很多，但总有一个LED会发光的找到一个就够了，，然后用GND不动，VCC（串电阻）逐个碰剩下的脚，如果有多个LED （一般是8个），那它就是共阴的了。

相反用VCC不动，GND逐个碰剩下的脚，如果有多个LED（一般是8个），那它就是共阳的了。一、LED数码管的检测方法 1. 用二极管档检测将数字万用表置于二极管档时，其开路电压为＋2.8V。用此档测量LED数码管各引脚之间是否导通，可以识别该数码管是共阴极型还是共阳极型，并可判别各引脚所对应的笔段有无损坏。（1）检测已知引脚排列的LED数码管检测接线如图5-42所示。将数字万用表置于二极管档，黑表笔与数码管的h点（LED的共阴极）相接，然后用红表笔依次去触碰数码管的其他引脚，触到哪个引脚，哪个笔段就应发光。若触到某个引脚时，所对应的笔段不发光，则说明该笔段已经损坏。（2）检测引脚排列不明的LED数码管有些市售LED数码管不注明型号，也不提供引脚排列图。遇到这种情况，可使用数字万用表方便地检测出数码管的结构类型、引脚排列以及全笔段发光性能。下面举一实例，说明测试方法。被测器件市一只彩色电视机用来显示频道的LED数码管，体积为20mm×10mm×5mm，字形尺寸为8mm×4.5mm，发光颜色为红色，采用双列直插式，共10个引脚。

发光二极管(LED)行业深度研究报告

发光二极管（LED）行业深度研究报告

目录核心观点 (3) 一、LED概述 (4) （一）LED基本原理 (4) （二）LED的应用领域 (4) （三）LED产业链 (6) 二、全球LED产业状况 (9) （一）全球LED产业概况 (9) （三）全球LED价格走向 (10) （四）全球LED厂商分布 (12) （五）全球LED专利竞争 (16) （六）全球照明节能政策 (16) 三、国内LED产业状况 (19) （一）国内LED产业发展现状 (19) （二）国内LED产业地区分布 (20) （三）国内LED重点厂商情况 (21) （四）国内LED技术发展现状 (23) （五）国内LED未来产能预测 (24) 四、LED上游硅材料市场分析 (28) （一）全球硅材料生产供应情况 (28) （二）国内硅材料生产供应情况 (28) （三）单晶硅价格走势分析 (30) 五、LED下游市场需求分析 (31) （一）背光源市场 (31) （二）照明市场 (34) （三）景观照明 (36) （四）汽车车灯 (37) 六、LED行业发展前景展望 (38) （一）国家相关产业政策 (38) （二）发展有利和不利因素 (38) （三）行业未来发展前景 (39) 附件1：国内值得关注企业 (40)

核心观点 1、LED是半导体二极管的一种，它能将电能转化为光能，发出黄、绿、蓝等各种颜色的可见光及红外和紫外不可见光。与小白炽灯泡及氖灯相比，它具有工作电压和电流低、可靠性高、寿命长且可方便调节发光亮度等优点。 2、LED产业链从上游到下游行业的进入门槛逐步降低。上游为单晶片及其外延，中游为LED芯片加工，下游为封装测试以及应用。其中，上游和中游技术含量较高，资本投入密度大，为国际竞争最激烈、经营风险最大领域。在LED 产业链中，LED外延片与芯片约占行业70%利润，LED封装约占10~20%，而LED 应用大概也占10~20%。 3、在全球能源危机、环保要求不断提高情况下，寿命长、节能、安全、绿色环保、色彩丰富、微型化的半导体LED照明已被世界公认为一种节能环保的只要途径。半导体灯采用发光二极管作为新光源，同样亮度下，耗电仅为普通白帜灯的1/10，使用寿命可以延长100倍。2007 年全球LED市场总额超过60亿美元，较上年增长大约13.7%，2006 年到2012 年间，LED 全球市场的年复合增长率将达14.6%。其中增长的主要部分是超高亮度和高亮度LEDs。 4、全球LED 产业主要分布在日本、中国台湾地区、欧美、韩国和中国大陆等国家与地区。其中日本约占据50%的份额，是全球LED 产业最大生产国。日本的日亚化学是全球最大的高亮度LED 供货商，丰田合成是全球第四、日本第二大高亮度LED 生产厂商。欧美地区的欧司朗（Osram Opto）为全球第二大也是欧洲最大高亮度LED厂商。我国台湾地区产值第二。由于台湾是全球消费电子产品生产基地，其LED 业以可见光LED 为主，目前是全球第一大下游封装及中游芯片生产地。 5、我国经过30 多年发展，我国LED 产业已初步形成较为完整的产业链，涵盖了LED 衬底、外延片、芯片封装及应用的各个环节。目前国内现有LED企业600多家，企业主要集中在下游封装和应用领域，外延和芯片环节发展相对滞后。国内从事LED 外延片生产的企业仅10 家左右，而从事LED 芯片生产的厂商也不多，产能集中度较高。 6、随着发光效率、应用技术的不断提升，LED的应用已经从最初的指示灯应用转向更具发展潜力的显示屏，景观照明、背光源、汽车车灯、交通灯、照明等领域，LED应用正呈现出多样化发展趋势。2006-2010年显示用LED销售额平均复合增长率为19.2%，景观照明销售额年均复合增长率将达到37.2%，LCD背光源用LED销售额年均复合增长率将达到31.5%。 7、国内LED 企业机遇挑战并存：2010 年LED 行业许多专利将逐渐到期，国内企业有望突破欧美日本巨头的知识产权枷锁，利用国内庞大的市场基础和丰富的劳动力资源，在全球LED 产业占据一席之地。 8、发展LED 产业符合我国倡导节能减排政策，“十一五”规划中国家将绿色照明列于十大节能工程首位。

各种常用二极管的检测方法

各种常用二极管的检测方法半导体二极管又称为晶体二极管，具有明显的单向导电性，是各种电器设备中应用较为广泛的一种半导体元器件，也是日常维修中经常碰到的一种元器件，常见的有普通二极管、稳压二极管、发光二极管、光敏二极管等。 1.普通二极管的检测 (1)小功率锗二极管的正向电阻为300Ω～500Ω，硅二极管为1kΩ或更大些。锗二极管的反向电阻为几十千欧，硅二极管的反向电阻在500kΩ以上(大功率的其值要小些)。 (2)根据二极管的正向电阻小，反向电阻大的特点可判断二极管的极性。将万用表拨到欧姆挡(一般用R×100Ω或R×lkΩ挡，不要用R×1Ω挡或R×10k Ω挡。因为R×1Ω挡使用电流太大，容易将管子烧毁；而 R×10kΩ挡使用的电压太高，可能击穿管子)。用表笔分别与二极管的两极性相连，测出两阻值，在所测得阻值较小的一次，与黑表笔相连的一端即为二极管的正极。同理，在所测得阻值较大的一次，与黑表笔相接的一端为二极管的负极。如果测得的反向电阻很小，说明二极管内部短路；若正向电阻很大，则说明管子内部断路。在这两种情况下二极管就需报废。 (3)硅二极管一般正向压降为 0.6V～0.7V，锗二极管的正向压降为 0.1V～0.3V，所以测量一下二极管的正向导通电压，便可判断被测二极管是硅管还是锗管，其方法是在干电池的一端串一个电阻(1kΩ)，同时按极性与二极管相接，使二极管正向导通，这时用万用表测量二极管两端的管压降，如果是0.6V～0.7V 即为硅管，如为0.1V～0.3V 即为锗管；若用在路动态测量则更为方便。 2.稳压二极管的测量 (1)一般使用万用表的低阻挡测量稳压二极管，由于表内电池为 1.5V，这个电压不足以使稳压二极管反向击穿，因而使用低阻挡测量稳压二极管正反向电阻，其阻值应和普通二极管一样。 (2)稳压二极管的稳压值V_z 的测量。测量时，必须使管子进入反向击穿区，所以电源电压要大于被测管的稳定电压，这样，就必须用万用表的高阻挡(R×10k Ω挡)，这时表内电池是电压较高的叠层电池，当万用表量程置于高阻挡后，测其反向电阻，若实测阻值为Rx，则稳压二极管的稳压值为: 式中，n-所用挡次的倍率数，如所用万用表的最高电阻挡是Rx10k，则n=10000 。 R_0-是万用表的中心阻值。 E_0-是所用万用表最高电阻挡的电池电压值。例:用MF50 型万用表测一只2CWl4，Ro=10 Ω，最高电阻挡为R ×10k 挡，Eo=15V，实测反向电阻为75k Ω，则其稳压值是: 如果实测阻值非常大(接近于无穷)，表示被测管的稳压值Vz 大于 Eo，无法将其击穿。如果实测阻值很小(0或只有几欧)，则是表笔接反，只要将表笔互换就可以。 3.发光二极管的测量

LED发光二极管工作原理及检测方法

LED发光二极管工作原理及检测方法发光二极管LED（Light-EmittingDiode）是能将电信号转换成光信号的结型电致发光半导体器件。 1、发光二极管LED主要特点（1）在低电压（1.5～2.5V）、小电流(5～30mA)的条件下工作，即可获得足够高的亮度。（2）发光响应速度快（10-7～10-9 s），高频特性好，能显示脉冲信息。（3）单色性好，常见颜色有红、绿、黄、橙等。（4）体积小。发光面形状分圆形、长方形、异形（三角形等）。其中圆形管子的外径有φ1、φ2、φ3、φ4、φ5、φ8、φ10、φ12、φ15、φ20（mm）等规格，直径1mm的属于超微型LED。（5）防震动及抗冲击穿性能好，功耗低，寿命长。由于LED的PN结工作在正向导通状态，本射功耗低，只要加必要的限流措施，即可长期使用，寿命在10万小时以上，甚至可达100万小时。（6）使用灵活，根据需要可制成数码管、字符管、电平显示器、点阵显示器、固体发光板、LED 平极型电视屏等。（7）容易与数字集成电路匹配。 2．发光二极管的原理发光二极管内部是具有发光特性的PN结。当PN结导通时，依靠少数载流子的注入以及随后的复合而辐射发光。普通发光二极管的外形、符号及伏安特性如图1 所示。LED正向伏安特性曲线比较陡，在正向导通之前几乎有电流。当电压超过开启电压时，电流就急剧上升。因此，LED属于电流控制型半导体器件，其发光亮度L（单位cd/m2，读作坎德拉每平方米）与正向电流IF近似成正双，有公式L =K IFm 式中，K为比例系数，在小电流范围内（IF=1～10mA），m=1.3～1.5。当IF>10mA时，m=1，式（L =K IF 即亮度与正向电流成正比。以磷砷化镓黄色LED为例，相对发光强度与正向电流的关系如图2所示。LED的正向电压则与正向电流以及管芯的半导体材料有关。使用时应根据所要求的显示亮度来选取合适的IF值（一般选10mA左右，对于高亮度LED可选1～2mA），既保证亮度适中，也不会损坏LED。若电流过大，会烧毁LED的PN结。此外，LED的使用寿命将缩短。由于发光二极管的功耗低、体积小，色彩鲜艳、响应速度快、寿命长，所以常用作收录机、收音

发光二极管及热敏电阻的伏安特性研究

非线性电阻特性研究(一) 【实验目的】（1）了解并掌握基本电学仪器的使用。（2）学习电学实验规程，掌握回路接线方法。（3）学习测量条件的选择及系统误差的修正。（4）探究发光二极管和热敏电阻在常温下的伏安特性曲线。【实验仪器】发光二极管（BT102）热敏电阻（根据实验室情况选择）滑动变阻器（0~100 Ω）定值电阻（400Ω）毫安表（0~50mA）微安表(0~50μA) 电压表（0~3v 0~6v）电源（10v）导线等【实验原理】（1）当一个元件两端加上电压，元件内有电流通过时，电压与电流之比称为该元件的电阻R（R=U/I）。若一个元件两端的电压与通过它的电流成比例，则伏安特性曲线为一条直线，这类元件称为线性元件。若元件两端的电压与通过它的电流不成比例，则伏安特性曲线不再是直线，而是一条曲线，这类元件称为非线性元件。一般金属导体的电阻是线性电阻，它与外加电压的大小和方向无关，其伏安特性是一条直线（见图b）。从图上看出，直线通过一、三象限。它表明，当调换电阻两端电压的极性时，电流也换向，而电阻始终为一定值，等于直线斜率的倒数。常用的晶体二极管是非线性电阻，其电阻值不仅与外加电压的大小有关，而且还与方向有关。 LED是英文light emitting diode（发光二极管）的缩写，它属于固态光源，其基本结构是一块电致发光的半导体材料，置于一个有引线的架子上，然后四周用环氧树脂密封，起到保护内部芯线的作用（如图一）。常规的发光二极管芯片的结构如图二所示，主要分为衬底，外延层（图2中的N型氮化镓，铝镓铟磷有源区和P型氮化镓），透明接触层，P型与N型电极、钝化层几部分。图3 发光二极管的工作原理）））电子的电势能电子的电势能

万用表检测发光二极管的方法

万用表检测发光二极管的方法 1．用万用表检测普通发光二极管 A．用指针式万用表R×10k档，测量发光二极管的正、反向电阻值。正常时，正向电阻值（黑表笔接正极时）约为几十至200kΩ，反向电阻值为∞（无穷大）。在测量正向电阻值时，较高灵敏度的发光二极管，管内会发微光。若用万用表R×1k档测量发光二极管的正、反向电阻值，则会发现其正、反向电阻值均接近∞（无穷大），这是因为发光二极管的正向压降约在2V左右（部分发光二极管压降在3V左右，如白色发光二极管等），而万用表R×1k档内电池的电压值为1.5V，故不能使发光二极管正向导通。 B、用指针式万用表的R×10k档对一只220μF/25V电解电容器充电（黑表笔接电容器正极，红表笔接电容器负极），再将充电后的电容器正极接发光二极管正极、电容器负极接发光二极管负极，若发光二极管有很亮的闪光，则说明该发光二极管完好。 C、用3V直流电源，在电源的正极串接1只47Ω电阻后接发光二极管的正极，将电源的负极接发光二极管的负极，正常的发光二极管应发光。或将1节1.5V 电池串接在万用表的黑表笔（将万用表置于R×10或R×100档，黑表笔接电池负极，等于与表内的1.5V电池串联），将电池的正极接发光二极管的正极，红表笔接发光二极管的负极，正常的发光二极管应发光。 D、如果有两块指针万用表（最好同型号）。用一根导线将其中一块万用表的“+”接线柱与另一块表的“-”接线柱连接。余下的“-”笔接被测发光管的正极（P区），余下的“+”笔接被测发光管的负极（N区）。两块万用表均置×1 0Ω挡。正常情况下，接通后发光二极管就能正常发光。若亮度很低，甚至不发光，可将两块万用表均拨至×1Ω若，若仍很暗，甚至不发光，则说明该发光二极管性能不良或损坏。应注意，不能一开始测量就将两块万用表置于×1Ω，以免电流过大，损坏发光二极管。 2、万用表检测红外发光二极管红外发光二极管的正向压降一般为1.3～2.5V，可用指针式万用表R×10k档测量红外发光管的正、反向电阻。正常时，正向电阻值约为15~40kΩ（此值越小越好）；反向电阻大于500kΩ。若测得正、反向电阻值均接近零，则说明该红外发光二极管内部已击穿损坏。若测得正、反向电阻值均为无穷大，则说明该

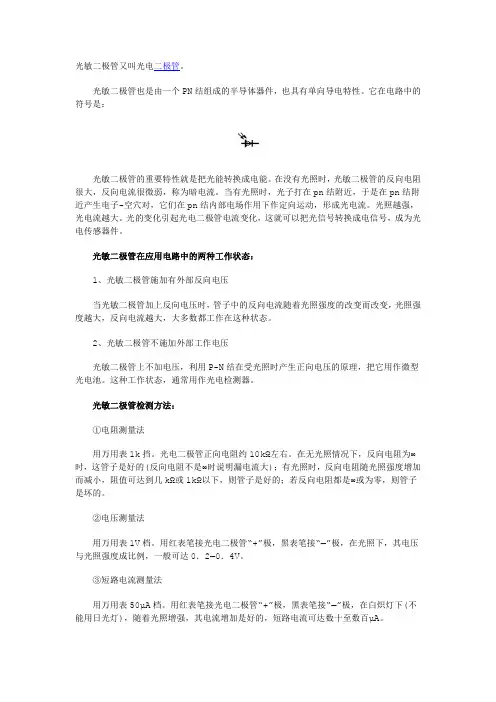

光敏二极管的检验方法
