宫腔镜等离子电切系统技术参数
附件二宫腔镜技术参数
宫腔镜主要配置宫腔镜主要参数一、内镜系统图像处理装置1.图像处理装置与冷光源一体化设计2.HDTV高清信号输出，RGB信号输出，1394数字视频信号输出，可输出动态影像，Y/C输出，VSB复合视频输出，VGA接口，可同时连接普通电脑显示器3.具备构造强调功能4.具备轮廓强调功能5.具备自动增益功能6.自动白平衡记忆功能7.▲具有特殊光功能8.电子放大功能 :能将正常显示的光学图像再放大,最大放大倍率为1.5倍。
9.遥控功能：≥14种功能选择，可根据用户习惯自由设定10.大小图像切换：大、中、小三种图像大小切换11.具有预冻结模式可选12.▲光源灯为LED灯泡，光源寿命≥10000小时。
13.有吸引管口套设计14.测光模式：具有平均测光模式，峰值测光模式。
15.横膈膜式气泵，3级压力开关(关、低、高)二、摄像头1、清洁/消毒：可连接适配器浸入消毒液2、▲灭菌：可用环氧乙烷气体杀菌3、▲内置除摩尔纹滤光片三、诊断、治疗用宫腔镜1、光学视管直径≤4mm，30度超广角镜；2、耐高温高压消毒；3、诊断用外管鞘直径≤5.5mm；可持续灌流；器械通道≤3Fr.4、所有管鞘均经过非磨砂处理5、配消毒盒一个四、诊断用宫腔镜1、光学视管直径≤3mm，30度超广角镜；2、耐高温高压消毒；▲3、诊断用外管鞘直径≤4.5mm4、所有管鞘均经过非磨砂处理5、配消毒盒一个五、医用灌注泵1.电源～220V 50Hz2.额定功率≤150VA3.微电脑数码管显示4.压力可以根据需要调节设定，压力设定范围50～400mmHg5.流量可以根据需要调节设定，流量设定范围0.1～1.0 L/min6.可显示各种功能数据（设定流量、设定压力、实际压力等）7.管路可高温高压和低温等离子消毒8.配件可与其他品牌通配9.配件属于医用级材料，保证手术的安全性10.▲采用挤压式的供水方式，更好的保持腔道形状和视觉效果，形成理想的手术空间和清晰的视野。
宫腔电切镜技术参数
12
质保期：主机≥2年
6
智能主机显示，智能输出功率：按电极类型自动设定。
7
利用了灌洗液是导电的，可使电极排列头部摇摆这一特性，将电极正极、负极先后安装在电极的最顶端，从而远离组织，除接触有源电极的组织外，未涉及其它组织，具有公认的安全特性。同样，这种排列可避免使用传统双极电外科通常会遇到的问题，即：电极相对于组织的方位、工作头可视化、组织粘附和供电受限。
8
智能脚踏，可在脚踏上进行模式选择和功率选择，无需触碰主机。帮助医生手术中更加便利和灵活，减少对助手的需求并减少手术时间。
9
电极尖端用铂金制成，保证在使用中不会退化，可产生汽化袋，高效安全。
10
气化效果类似激光，针状m环形电切电极：气泡少，视野清晰；切割快，可用于切除较大的肌瘤和子宫内膜消融。医生可选择性切除>4cm的子宫肌瘤，加快手术速度，减少4级宫腔镜手术的难度
4
设计工作电压为90-132VAC和198-264VAC，设计工作频率为50/60 Hz。这使得本主机在功率波动的情况下能够保持恒定的功率输出。
5
射频输出功率：340-450KHz，分别对应最小和最大负载阻抗。VC输出最大功率：260瓦输入到330欧姆中；DES输出最大功率：120瓦输入到28欧姆中。；VP输出最大功率：360瓦输入到68欧姆中。
宫腔电切镜技术参数
1
适用范围：粘膜下子宫肌瘤、息肉、宫腔内粘连分解、子宫纵隔切除、内膜电切。。
2
工作原理：双极，生理盐水膨宫，电流不通过人体
3
多种模式选择，包含：汽化（VC）、脉冲汽化（VP）和混合汽化（BL、VBL）。VC模式：VC1 > VC2 > VC3；脉冲模式可提高汽化切割效率；混合模式可在组织消融过程中提供一定程度的止血作用。

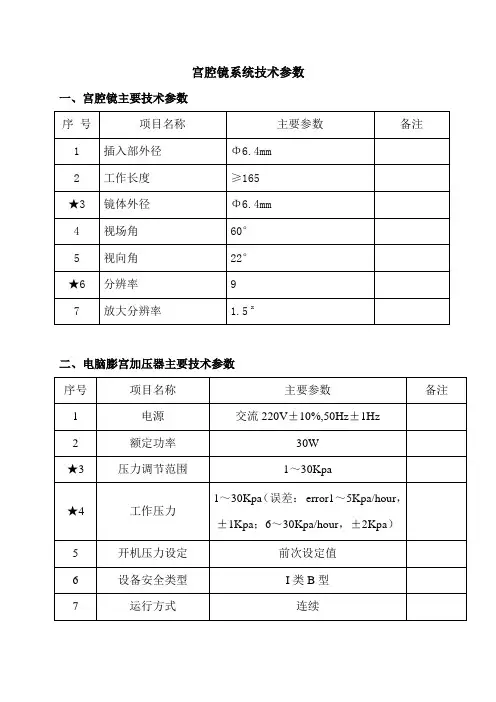

宫腔镜系统技术参数
宫腔镜系统技术参数一、宫腔镜主要技术参数
二、电脑膨宫加压器主要技术参数
三、高亮度冷光源主要技术参数
四、彩色微型摄像机主要技术参数
★D尺寸： 1/3″SONY CCD
2.功能按键：一个可编辑按钮实现白平衡。
★3.防水等级：IPX 8（CE标准最高级）
4.分辨率：800×600
★5.水平解像度：600线
6.最低照度：0.6Lux
7.信噪比：60dB 以上
★8.出血修正：有
五、内窥镜图文工作站技术参数
★1.视频输入为标准PAL,NTSC或SECAM制信号。
2.可采集颜色和黑白图像。
3.高精度9位视频A/D，有梳状滤波器，抗混叠滤波器。
4.六路复合视频输入选择或三路Y/C输入选择。
★5.亮度，对比度，色度，饱和度软件可调。
6.图像采集显示分辨率最大768×576。
★7.具有图形位屏蔽位功能，可开窗采集。
8.硬件完成输入图像比例缩小。
9. 支持RGB32,RGB24,RGB16,RGB15,RGB8,YUV16,YUV12,YUV9, 黑白图像GRAY8等图像格式
宫腔镜系统配置需求。
宫腔镜系统技术参数
宫腔镜系统技术参数一、宫腔镜主要技术参数
二、电脑膨宫加压器主要技术参数
三、高亮度冷光源主要技术参数
四、彩色微型摄像机主要技术参数
★D尺寸： 1/3″SONY CCD
2.功能按键：一个可编辑按钮实现白平衡。
★3.防水等级：IPX 8（CE标准最高级）
4.分辨率：800×600
★5.水平解像度：600线
6.最低照度：0.6Lux
7.信噪比：60dB 以上
★8.出血修正：有
五、内窥镜图文工作站技术参数
★1.视频输入为标准PAL,NTSC或SECAM制信号。
2.可采集颜色和黑白图像。
3.高精度9位视频A/D，有梳状滤波器，抗混叠滤波器。
4.六路复合视频输入选择或三路Y/C输入选择。
★5.亮度，对比度，色度，饱和度软件可调。
6.图像采集显示分辨率最大768×576。
★7.具有图形位屏蔽位功能，可开窗采集。
8.硬件完成输入图像比例缩小。
9. 支持RGB32,RGB24,RGB16,RGB15,RGB8,YUV16,YUV12,YUV9, 黑白图像GRAY8等图像格式
宫腔镜系统配置需求。
等离子双极电切电凝系统技术参数
等离子双极电切电凝系统技术参数一、项目内容：等离子双极电切电凝系统1套，包含：（1）等离子发生器（含脚踏）1台；（2）电切镜及操作系统1套，仪器台车1台二、技术要求（一）等离子发生器技术要求：1.技术参数响应标准：产品性能、结构组成及主要数据和功能需依据医疗器械产品注册证或国家认可的专利证明文件的内容进行技术响应2.等离子发生器：等离子IGBT功率源，具有等离子双极电切和电凝的手术功能。
产品名称和标准应是国家认定的等离子双极电切电凝产品名称和标准。
3.发生器注册证：必须提供国家认可的等离子双极电切电凝系统注册证，产品标准必须执行等离子电切标准。
4.等离子激发效率：＞80%，等离子激发速度更快5.功率源：采用等离子IGBT功率管，具有自适应不同组织阻抗并相应调节输出动态功率变化的功能，变化范围：切割模式不小于200W±40W,凝血模式不小于120W±24W。
（提供能证实以上变化范围的有效的产品注册证为支撑依据）。
6.等离子发生器具有国家认可发明专利认证证书及CE认证7.组织表面温度：40℃—70℃8.热穿透深度≤0.2mm9.等离子输出频率：≥375KHz，负载:电切150Ω，电凝100Ω。
（提供能证实以上频率的有效的产品注册证为支撑依据）。
10.双极，正负极回路通过双极电极直接到发生器主机，工作手件及操作人员不带电，无负极板11.电源运行范围：100-120伏, 220-240伏12.显示：工作状态显示屏为LED的液晶显示，≥5.6吋，多界面显示，可同时显示：动态阻抗、电极状态和切凝的模式、功率等图形、字母和数字13.具有凝血模式和切割模式的输出选择及各模式输出功率的增减控制，并可显示（提供国家医疗器械检测中心的检测材料为支撑依据）14.具有凝血模式或切割模式手术时帮助判定组织效应的阻抗条图显示（提供国家医疗器械检测中心的检测材料为支撑依据）15.网络连接：采用以太网、RS-232和USB的网络接口通过外接的PC，记录手术全过程的状态参数以及进行处理工作16.双极电极为单环状带正负极一体式，有环状、铲状、杆状、钩状、针状设计，杆状电极可加长至570mm（可提供实物），有双极凝切电极和双极电凝电极。
宫腔镜、宫腔电切镜、膨宫泵技术参数
宫腔镜、宫腔电切镜、膨宫泵技术参数一、宫腔镜一套1. 30°宫腔镜，3mm 2根2. 持续灌流管鞘，4.5mm，3Fr工作管道2个二、等离子宫腔电切镜一套1、等离子宫腔电切镜一套（与宫腔镜同一品牌）(进口品牌)1.1 12°4mm光学试管1根，可高温高压消毒。
1.2 工作把手：双极被动式工作把手1个，人体工程学设计，手指摆放舒适。
1.3 电切镜手件自带可旋转持续灌流系统。
1.4 内管鞘1个8mm，用于8.5外管鞘，ABS防堵空设计，含标准闭孔器。
1.5 外管鞘1个8.5mm，194mm加长工作部，双旋阀，可旋转。
1.6 轻质设计，总重248克，平衡性良好。
*1.7 独特的防堵塞系统即使在困难条件下也可使视野清晰。
*1.8 单触锁定机构（LLS），轻松装卸。
*1.9 能提供14种规格以上同品牌不同类型治疗型电极（环形电极、带状电极、滚球型电极、蘑菇头汽化电极、针形电极等）1.10 高强度陶瓷尖端，增加耐用度。
2、等离子高频电刀主机一台*2.1 进口品牌，与宫腔镜同一品牌2.2 可用于开放式、腹腔镜及内镜等多种手术模式2.3 采用触摸屏设计，设置方便，可操作性强2.4 具有生理盐水自动检测功能*2.5 具有FSM快速火花检测功能（阻抗检测功能，保证顺畅切割的前提下最大程度的减少火花产生）*2.6 具有HPCS高功率切割功能（以高功率输出直致检测出放电为止，提高切割初期的顺畅度）2.7 含生理盐水下双极等离子切割、凝血功能，含普通单极切割、凝血功能，含普通双极凝血、切割功能。
2.8 具有广泛的兼容性，可连接不同品牌的手术器械*2.9 扩展性强：与气腹机连接可实现自动排烟功能、可升级超声刀高频电双能量平台(一把器械同时输出超声能量与双极能量)。
三、液体膨宫泵仪一台1进口品牌2.电源：220v，50Hz3.微电脑数码管显示4.实时宫内压力监测，实时进行压力调节，并实时显示在彩色触摸屏幕上。
宫腔电切镜技术参数
设计工作电压为90-132VAC和198-264VAC，设计工作频率为50/60 Hz。这使得本主机在功率波动的情况下能够保持恒定的功率输出。
5
射频输出功率：340-450KHz，分别对应最小和最大负载阻抗。VC输出最大功率：260瓦输入到330欧姆中；DES输出最大功率：120瓦输入到28欧姆中。；VP输出最大功率：360瓦输入到68欧姆中。
8
智能脚踏，可在脚踏上进行模式选择和功率选择，无需触碰主机。帮助医生手术中更加便利和灵活，减少对助手的需求并减少手术时间。
9
电极尖端用铂金制成，保证在使用中不会退化，可产生汽化袋，高效安全。
10
气化效果类似激光11
多种电极选择，（1）4mm环形电切电极：气泡少，视野清晰；切割快，可用于切除较大的肌瘤和子宫内膜消融。医生可选择性切除>4cm的子宫肌瘤，加快手术速度，减少4级宫腔镜手术的难度
宫腔电切镜技术参数
1
适用范围：粘膜下子宫肌瘤、息肉、宫腔内粘连分解、子宫纵隔切除、内膜电切。。
2
工作原理：双极，生理盐水膨宫，电流不通过人体
3
多种模式选择，包含：汽化（VC）、脉冲汽化（VP）和混合汽化（BL、VBL）。VC模式：VC1 > VC2 > VC3；脉冲模式可提高汽化切割效率；混合模式可在组织消融过程中提供一定程度的止血作用。
6
智能主机显示，智能输出功率：按电极类型自动设定。
7
利用了灌洗液是导电的，可使电极排列头部摇摆这一特性，将电极正极、负极先后安装在电极的最顶端，从而远离组织，除接触有源电极的组织外，未涉及其它组织，具有公认的安全特性。同样，这种排列可避免使用传统双极电外科通常会遇到的问题，即：电极相对于组织的方位、工作头可视化、组织粘附和供电受限。
宫腔电切镜及器械公告技术参数要求
宫腔电切镜及器械公告技术参数要求
1.视场角：≥ 62°。
2.视向角: 25°。
3.镜管外径：Φ4mm 。
4.内窥镜工作长度：≥300mm 。
5.内鞘外径：Φ8mm 。
6.内鞘工作长度：≥195mm 。
7.外鞘外径：Φ8.6mm 。
8.外鞘工作长度：≥180mm 。
9.内、外鞘同时使用时，可以产生循环水流，可以连续操作。
10.可与Wolf牌宫腔镜匹配使用。
11.配置要求：每套至少包含内窥镜1根、电切器1把、内鞘及闭孔器1套、外鞘及闭孔器1套、环式汽化环2支、电切环6支、电凝环2支、导光束1根、检查桥等。
*12.为了保障手术安全，投标人需提供样品，供医院试用一个月。
若不满足医院手术要求，医院退回样品，有权取消本次招标活动。
注：标“*”表示此参数为主要技术参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.18
电源
100～240V/AC
4.19
频率
50-60HZ
五、氙灯冷光源—台
序号
技术指标
技术要求
5.1
灯泡
≥300W,短弧氙灯
5.2
使用寿命
≥500小时（500小时内保修），具有灯泡寿命预警功能
5.3
色温
≥6000K
5.4
电器安全
电源带有安全保护宫腔镜等离子电切系统技术参数
一、宫腔电切镜：一套
序号
技术参数
技术要求
1
等离子电切宫腔镜
1.1
直径≥4mm，可高温高压消毒
能同时提供视野方向12度和30度的不同类型的视管，分别用于电切治疗用和诊断检查用。
1.2
导光束1根，小号（S），长度≥3m,CF型
1.3
工作把手：提供被动式工作把手1个
1.4
图像采集格式
等离子双极高频电缆线1根，4米。
2.5
电切环3个
能提供14种以上配套品牌不同电切治疗型电极
提供与宫腔镜同一品牌12度中号电切环3根。
三、膨宫仪系统1套
*3.1
原装进口品牌
3.2
超大液晶显示屏，清晰地监控液体流失量
3.3
智能化软件系统实现宫腔压力的精确控制
3.4
穿孔危险报警音（液体流失量超过300ml/min）
3.5
闭合式系统提供精确而方便的液量监测，使用中不需更换水袋和容器
四、摄像主机
4.1
信号输出模式
可选择RGB或YPbPr输出，可同时输出VBS合成（PAL）、Y/C和RGB。
4.2
兼容性
同一主机可接其他品牌标清单晶片和三晶片摄像头。
4.3
画中画
具有画中画功能
4.4
电子放大功能
触摸键盘或内镜按钮，即可将图像放大1.2或1.5倍。
有
5.6
电源
100～240V/AC
5.7
频率
50-60HZ
六、高清监视器一台
序号
技术指标
技术要求
6.1
显示器类别
高清医用监视器
*6.2
尺寸
≥20寸
6.3
分辨率
最高像素≥1920*1080
6.4
信号输入方式
BNC;S-VIDEO、Y/C;RGB;HD-DVI;HD-SDI
6.5
台车
原装或国产（可选）
16:9或4：3
1.5
内管鞘1个
8mm，用于8.5外管鞘，ABS，含标准闭孔器。
1.6
外管鞘1个
8.5mm，双旋阀，可旋转
二、等离子电刀主机一台
2.1
进口品牌
*2.2
含盐水下双极等离子切割、凝血功能，含普通单极切割、凝血功能，含普通双极凝血、切割功能。
*2.3
等离子电刀主机与宫腔电切镜完全兼容
2.4
4.12
存储备份
自动储存一下设置：白平衡、测光模式、强调、图像大小、色调。
4.13
安全认证
IEC,CSA,UL认证，CF一类认证
4.14
视频数字输出
DVI，SDI,DV，VBS
4.15
简洁主机面板
功能调节完全由摄像头按键控制
4.16
带SCB接口，可与医院以后的腔镜一体化手术室系统连接
有
4.17
扩充性
4.5
自动曝光控制
手动和自动
4.6
主机带高清图文工作站、USB接口
有
4.7
内置影像高清存储模块及刻录系统
有
4.8
打印功能
能连接打印机直接打印
4.9
视频扫描方式
隔行扫描或隔行扫描
4.10
自动增益
微处理器自动控制
4.11
图像增强设置
可电子强调内镜图像的细微图形或轮廓，增加图像的清晰度。可选择构造强调或轮廓强调之一。
